【クリーン洗浄品】アングル取手 プレート付
ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
未確定：候補が12型番あります。

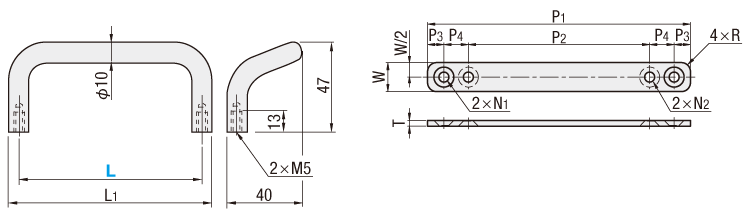

外形図・規格表
| Type | 取手・プレート | [ A ]付属品 | 洗浄方法 | ||||
| [ M ]材質 | [ S ]表面処理 | 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | ||
| SL-UHFNG | A6063 | アルマイト処理 | SHFBS5−12 [ M ]SUS304相当 [ ! ]付属品のねじは2本となります。 | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-UHFNG | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
| SL-UHFNGL | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |||
| SH-UHFNGL | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。規格表
| 型式 |
| SL-UHFNG120 |
| 型式 | 対応アルミフレーム | L1 | P1 | P2 | P3 | P4 | W | N1 | N2 | R | T | 参考質量 | |||
| Type | L | キリ | サラザグリ | キリ | サラザグリ | (g) | |||||||||
| SL-UHFNG SH-UHFNG | 100 | 5シリーズ 6シリーズ 8シリーズ 8-45シリーズ | 110 | 145 | 100 | 9 | 13.5 | 16 | 5.5 | 11 | 5.5 | 11 | 5 | 3.2 | 50 |
| 120 | 130 | 165 | 120 | 52.5 | |||||||||||
| 125 | 135 | 170 | 125 | 54 | |||||||||||
| SL-UHFNGL SH-UHFNGL | 100 | 6シリーズ 8シリーズ 8-45シリーズ 10シリーズ | 110 | 150 | 100 | 10 | 15 | 25 | 6.6 | 13 | 5.5 | 11 | 4 | 5 | 78 |
| 120 | 130 | 170 | 120 | 85 | |||||||||||
| 125 | 135 | 175 | 125 | 87 | |||||||||||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| L | ￥基準単価 | |||
| SL-UHFNG | SH-UHFNG | SL-UHFNGL | SH-UHFNGL | |
| 100 | 1,360 | 1,690 | 1,670 | 2,000 |
| 120 | 1,530 | 1,860 | 1,800 | 2,130 |
| 125 | 1,650 | 1,980 | 1,890 | 2,220 |
| Type | 適用ボルト・ナット(アルミフレーム取付用) | |||||||
| 5シリーズ | 6シリーズ | 8シリーズ | 10シリーズ | |||||
| 8-45シリーズ | ||||||||
| ボルト | ナット | ボルト | ナット | ボルト | ナット | ボルト | ナット | |
| SL-UHFNG SH-UHFNG | 皿ボルト5-8 | HNTT5-5 | 皿ボルト5-12 | HNTT6-5 | 皿ボルト5-15 | HNTT8-5 | ― | |
| SL-UHFNGL SH-UHFNGL | ― | 皿ボルト6-12 | HNTT6-6 | 皿ボルト6-15 | HNTT8-6 | 皿ボルト6-20 | HNTT10-6 | |

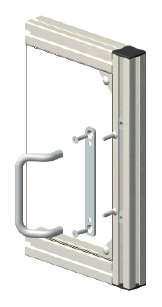

使用例
製品仕様
■表面処理詳細
| 名称 | 層厚さ （μm） | 処理できる材質 | 使用例 | 目的・特長 | 備考 | Type |
|---|---|---|---|---|---|---|
| アルマイト（白色） | 3～5 | アルミ合金 | - | 防食性、高摩耗性 電気伝導性がない | 表面に堅い酸化皮膜を 生成させ、酸化皮膜の 細孔を利用して着色す る着色アルマイトがあ る | UHFNG |
その他の表面処理については こちら
関連部品
| ねじ | 取手用座金 | ナット | |
|---|---|---|---|
| カテゴリページ | ねじ・ボルト カテゴリ | 取手 カテゴリ | ナット カテゴリ |
| 代表商品 | ばね座金・平座金組込 六角穴付ボルト | 取手用座金 | ナット-単品販売- |
| 画像 | | | |
関連商品
| 商品名 | アングル取手 プレート付タイプ | アングル取手 鋳物オフセットタイプ | アングル取手 小径タイプ | アングル取手 アルミタイプ | アングル取手 丸棒グリップタイプ | 丸棒取手 寸法固定タイプ |
|---|---|---|---|---|---|---|
| 写真 | |
|
|
|
|
|
| U字形種類 | アングル取手 | アングル取手 | アングル取手 | アングル取手 | アングル取手 | 丸棒取手 |
| 取付方法 | 外止め | 外止め | めねじ | 外止め | 外止め | めねじ |
取手全商品リストは こちら
注意事項
- 締め付けトルクは設定していません。
- 部品精度（直角度）については設定していません。
洗浄工程・脱脂洗浄 （TYPE型式：SL-□□）
作業環境：一般環境 | ||||||
|---|---|---|---|---|---|---|
 炭化水素系洗浄 Ro水洗浄 |  |  高圧ジェット水洗(Ro水）後 純水で洗浄 | |  オイルフリー コンプレッサー 使用 | |  防錆袋1重梱包 |
・精密洗浄 （TYPE型式：SH-□□）
作業環境：クラス1000 | 作業環境：クラス10 | |||||||
|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄 Ro水洗浄 | | 高圧ジェット水洗(Ro水）後 純水（10MΩ・cm)で洗浄 | |  純水（13MΩ・cm）使用 | | 窒素ブロー使用 | |  クラス10クリーン環境内の クリーンベンチで実施 |
・電解研磨+精密洗浄 （TYPE型式：SHD-□□）
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄 Ro水洗浄 | |  材質に応じた電解研磨層で 電解研磨 | | 高圧ジェット水洗(Ro水）後 純水（10MΩ・cm)で洗浄 | | 温純水（13MΩ・cm）使用 | | 窒素ブロー使用 | | クラス10クリーン環境内の クリーンベンチで実施 |
梱包例| 脱脂洗浄の場合 (TYPE型番：SL-□□）  一部商品・サイズによっては、 梱包形態が異なる場合がございます。 | 精密洗浄または電解研磨＋精密洗浄の場合 (TYPE型番：SH-□□・SHD-□□）  [ ! ]1重目・2重目の梱包とも、脱気されております。 |
洗浄効果・利用推奨環境洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン・工程 |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| 電解研磨＋精密洗浄 | SHD-□□ | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
