【クリーン洗浄品】小径アルミパイプ取手

【クリーン洗浄品】小径アルミパイプ取手

ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

クリーン洗浄品
洗浄証明書発行はこちら
未確定：候補が10型番あります。
数量：

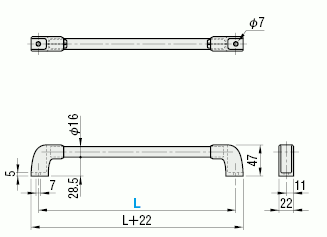

外形図・規格表

Typeパイプエルボ洗浄方法
[ M ]材質[ S ]表面処理[ M ]材質洗浄方法洗浄環境梱包形態梱包環境
SL-UWAPNCA6063白アルマイトポリカーボネイト脱脂洗浄一般環境防錆梱包一般環境
SH-UWAPNC精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式 L
SL-UWAPNC 150
"−"ハイフンは不要です。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式適用￥基準単価
TypeLボルトSL-UWAPNCSH-UWAPNC
SL-UWAPNC
SH-UWAPNC		100六角穴付ボルト
M6		2,9403,270
1502,9403,270
2003,0603,390
2503,1703,500
3003,2903,620

関連部品

 ねじ取手用座金ナット
カテゴリページねじ・ボルト
カテゴリ		取手
カテゴリ		ナット
カテゴリ
代表商品ばね座金・平座金組込
六角穴付ボルト		取手用座金ナット-単品販売-
画像

関連商品

商品名小径アルミパイプ取手アングル取手
鋳物オフセットタイプ		アングル取手
小径タイプ		アングル取手
アルミタイプ		アングル取手
丸棒グリップタイプ 		丸棒取手
寸法固定タイプ
写真

U字形種類アルミパイプ取手アングル取手アングル取手アングル取手アングル取手丸棒取手
取付方法外止め外止めめねじ外止め外止めめねじ

取手全商品リストは こちら

注意事項

  • 締め付けトルクは設定していません。
  • 部品精度（直角度）については設定していません。
  • エルボ部分は接着ではなく圧入しているので、取り外しは可能ですが、再度取付不可です。
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


炭化水素系洗浄
Ro水洗浄


高圧ジェット水洗(Ro水）後
純水で洗浄


オイルフリー
コンプレッサー
使用

防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。		精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数
  • 1
    • 型番
    SH-UWAPNC100
    SH-UWAPNC150
    SH-UWAPNC200
    SH-UWAPNC250
    SH-UWAPNC300
    SL-UWAPNC100
    SL-UWAPNC150
    SL-UWAPNC200
    SL-UWAPNC250
    SL-UWAPNC300

    特性・用途

    取付ピッチ【範囲選択】

    (mm)

    取付ピッチ

    (mm)

    洗浄方法

    		RoHS?最小発注数量
    クリーン洗浄 / 低発塵 / 非磁性
    ～100
    100
    精密洗浄
    10
    1個
    クリーン洗浄 / 低発塵 / 非磁性
    101～150
    150
    精密洗浄
    10
    1個
    クリーン洗浄 / 低発塵 / 非磁性
    151～200
    200
    精密洗浄
    10
    1個
    クリーン洗浄 / 低発塵 / 非磁性
    201～300
    250
    精密洗浄
    10
    1個
    クリーン洗浄 / 低発塵 / 非磁性
    201～300
    300
    精密洗浄
    10
    1個
    クリーン洗浄 / 非磁性
    ～100
    100
    脱脂洗浄
    10
    1個
    クリーン洗浄 / 非磁性
    101～150
    150
    脱脂洗浄
    10
    1個
    クリーン洗浄 / 非磁性
    151～200
    200
    脱脂洗浄
    10
    1個
    クリーン洗浄 / 非磁性
    201～300
    250
    脱脂洗浄
    10
    1個
    クリーン洗浄 / 非磁性
    201～300
    300
    脱脂洗浄
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    洗浄不要の場合の代替品
    -
    ( - )
    3日目

    UWAPNC100

    -
    ( - )
    3日目

    UWAPNC150

    -
    ( - )
    3日目

    UWAPNC200

    -
    ( - )
    3日目

    UWAPNC250

    -
    ( - )
    3日目

    UWAPNC300

    -
    ( - )
    3日目

    UWAPNC100

    -
    ( - )
    3日目

    UWAPNC150

    -
    ( - )
    3日目

    UWAPNC200

    -
    ( - )
    3日目

    UWAPNC250

    -
    ( - )
    3日目

    UWAPNC300

  • 1

    • 詳細情報

    基本情報

    「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
    お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
    ■洗浄型式
    ・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
    ・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
    ・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
    商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
    SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
    バッテリー組立後工程
    SH-□□ 精密洗浄 脱気２重梱包 油分除去
    粉塵除去    		 クリーン環境（クラス10～1,000） バッテリー組立工程
    液晶関連組立後工程
    車載カメラ組立工程
    SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
    粉塵除去
    アウトガス低減    		 真空環境
    クリーン環境（クラス10～1,000）    		 半導体前工程
    液晶成膜工程
    有機EL前工程
    ■ご留意事項
    洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

    【特長】・寸法指定も可能なアルミパイプの取手です。【材質】・アルミ合金です。

    ご注意

    • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
    • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
      適用場所や保管環境には十分ご注意くださいますようお願いいたします。
