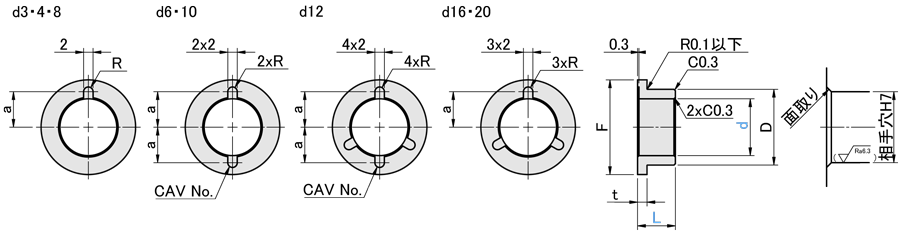

型式			L	D		F		t		a	＊ハウジング径		＊軸径		￥基準単価
Type	d(圧入後の公差)		L	D		F		t		a	基準寸法	許容差(H7)	基準寸法	許容差(g6)	￥基準単価
PPGZF	3	+0.070 +0.040	4	6	+0.052 +0.012	9	0 －0.10	1.5	0 －0.10	3.0	6	＋0.012 0	3	−0.002 −0.008	340
	4		4	7	+0.055 +0.015	10				3.5	7	＋0.015 0	4	−0.004 −0.012	340
	6		5	9	+0.055 +0.015	12				4.5	9	＋0.015 0	6	−0.004 −0.012	360
	8	+0.075 +0.040	6	12	+0.068 +0.018	16		2.0		5.5	12	＋0.018 0	8	−0.005 −0.014	390
	10	+0.095 +0.060	8	14		18				6.5	14		10	−0.005 −0.014	390
	12	+0.100 +0.060	8	16		20				7.5	16		12	−0.006 −0.017	410
	16	+0.100 +0.060	10	20	＋0.071 ＋0.021	24				9.5	19	＋0.021 0	15	−0.006 −0.017	430
	20	+0.110 +0.060	12	25	+0.081 +0.021	30	0 －0.15	2.5	0 －0.15	11.5	25	＋0.021 0	20	−0.007 −0.020	430

[ ! ]dの公差はD±0.002のリングゲージに圧入後の値です。
[ ! ]＊ハウジング径と軸径は推奨寸法です。相手軸の推奨表面粗さは、Ra0.8になります。

型番リスト

表示件数

型番

内径 d

(φ)

外径 D

(φ)

全長 L

(mm)

RoHS?

最小発注数量

3	6	4	10	1個
4	7	4	10	1個
6	9	5	10	1個
8	12	6	10	1個
10	14	8	10	1個
12	16	8	10	1個
15 ～ 16	19	10	10	1個
20	20 ～ 25	12	10	1個

通常単価(税別) (税込単価)	通常出荷日

450円 ( 495円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	在庫品1日目当日出荷可能
560円 ( 616円 )	在庫品1日目当日出荷可能
560円 ( 616円 )	在庫品1日目当日出荷可能

基本情報

充填剤入りポリフェニレンサルファイドの無給油ブッシュ、ツバ付タイプです。
【特長】
・導電性があり、ミニチュアベアリング対応の標準品です。
・摺動特性を維持できるよう、特殊添加材を分散配合させた軸受です。
・完全無給油で使用可能で、帯電防止レベルの導電性を付与しています。
・静摩擦係数と動摩擦係数に大きな差がないため、安定した摩擦特性を発揮します。
・低温から高温まで（-60℃～200℃）幅広い温度範囲で使用可能です。
・軟質金属（アルミ等）を相手軸として使用可能です。
・寸法安定性に優れ、高精度設計が可能で、量産性も良好です。

ご注意

型番PPGZF10-8とPPGZF12-8はツバ部の長穴数が変更となりました。詳細はこちらをご参照ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）

数量区分	標準対応
数　量	1～9	10～19	20～49	50～
値引率	基準単価	5%	10%	18%

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■仕様・特性値（参考）

項目	仕様・特性値
潤滑条件	無潤滑
使用温度範囲	－60～200℃
許容最高面圧 P N/mm²(kgf/cm²)	14.5(148)
許容最高速度 V m/s(m/min)	2.50(150)
許容最PV値 N/mm²・m/s(kgf/cm²・m/min)	0.65(398)

■機械的性質

比重	ASTM D 792	－	1.6
引張強さ	ASTM D 638	N/mm²（kgf/cm²）	41.3（42.1）
引張破断伸び	ASTM D 638	%	0.99
曲げ強さ	ASTM D 790	N/mm²（kgf/cm²）	62.9（641.6）
曲げ弾性率	ASTM D 790	N/mm²（kgf/cm²）	3,430（35,000）
圧縮応力　5％変形	ASTM D 695	N/mm²（kgf/cm²）	72.4（739）
硬さ	ASTM D 785	HRR	116
アイゾット衝撃強さ（ノッチ付）	ASTM D 256	J/m（kgfcm/cm）	15.2（1.55）
線膨張係数	ASTM D 696	×10^-5 ℃^-1	7
荷重たわみ温度 1.82MPa	ASTM D 648	℃	167
融点	DSC	℃	281
体積抵抗率	ASTM D 257	Ωm（Ω・cm）	2.4×10²（2.4×10⁴）
表面抵抗率	ASTM D 257	Ω	1.67×10⁵
UL難燃性	UL94	File No.E78113	V－0

※表の数値は代表値であり、規格値ではありません。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
