ミスミ
MISUMI economy

【エコノミーシリーズ】 静電容量型円柱型 近接センサ

  • 数量スライド割引
  • サンプル品対象
  • 当日出荷可能
通常単価(税別)
2,980円～3,400円
税込単価
3,278円～3,740円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【エコノミーシリーズ】 アンプ内蔵型近接センサ －ねじ型－

ミスミ

【エコノミーシリーズ】 アンプ内蔵型近接センサ －ねじ型－
3.9
通常価格(税別)： 2,610円 (税込価格：2,871円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【エコノミーシリーズ】 近接センサ 非シールドタイプ 検出距離4・8mm

ミスミ

【エコノミーシリーズ】 近接センサ 非シールドタイプ 検出距離4・8mm
0
通常価格(税別)： 3,320円 (税込価格：3,652円)

通常出荷日：在庫品1日目

非接触式検出方式では、金属、プラスチック、液体などのさまざまな物質の検出ができ...

詳細情報を確認する
  • 近接センサ 種類
    円柱型
  • ヘッドサイズ（センサ形状 円柱型） (mm)
    M12
  • 電源
    24V
  • 保護構造
    IP67
  • 検出頻度
    50Hz
  • リード線長さ
    2ｍ

ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は25年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミセンサ
小冊子発刊
お申し込みはこちら

【安全柵】の新常識
製罐からアルミに変更で
現場がもっとラクになる
未確定：候補が8型番あります。
数量：

外形図

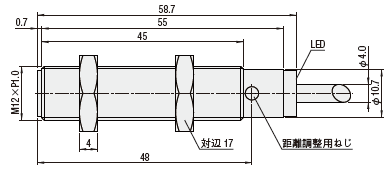

E-MSMC12（シールドタイプ）
外形図

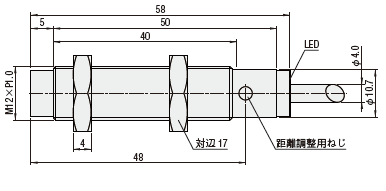

E-MSMC12（非シールドタイプ）
外形図

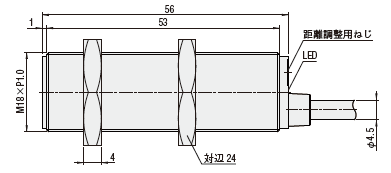

E-MSMC18（シールドタイプ）
外形図

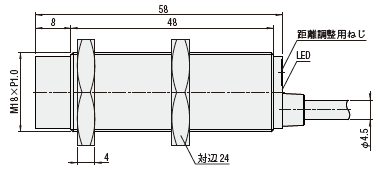

E-MSMC18（非シールドタイプ）
外形図

[ ! ]本商品はRoHS保証外です。ご注意ください。

規格表

注文例 型番
 E-MSMC12-N01
・下表の価格表は25年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
形式形状検出距離取り付け方式出力形式検出周波数Hzケーブル長￥基準単価
E-MSMC12-N01ねじ型M121～3mm（距離調整可能）シールドタイプNPN N.O.502m2,980
E-MSMC12-P01PNP N.O.
E-MSMC12-N111～6mm（距離調整可能）非シールドタイプNPN N.O.
E-MSMC12-P11PNP N.O.
E-MSMC18-N01ねじ型M182～8mm（距離調整可能）シールドタイプNPN N.O.3,400
E-MSMC18-P01PNP N.O.
E-MSMC18-N112～15mm（距離調整可能）非シールドタイプNPN N.O.
E-MSMC18-P11PNP N.O.
[ ! ]検出距離は取付方法により±10％の誤差が生じる場合があります。
[ ! ]本商品はRoHS保証外です。ご注意ください。
動作電圧DC10~30V
許容パルス電圧DC12/24V（DC10～30V）許容リップル率10％p-p以下
無負荷電流<10mA
最大負荷電流200mA
漏れ電流0.01mA以下
電圧降下2.0V以下
開閉頻度50Hz
検出物体（mm）鉄 50×50×1 t（接地状態）
検出材質鉄、非鉄金属、非金属（材質により検出距離は異なります）
応答時間1.5ms
スイッチ応差15％以下
繰り返し再現性5％以下
保護等級IP67
使用温度-25°C~+70°C
温度特性±10％以内（＋25℃時の動作に対して）
保護回路負荷短絡保護、サージ保護、逆接保護
過電流220mA
誘導面材質PBT
ケーブル長2m

近接センサ減衰係数

被検出材減衰係数
一般構造用鋼1
炭素鋼1
ステンレス0.92
シリコンウェーハ0.92
黄銅0.88
アルミ0.99
セラミック0.85
被検出材減衰係数
水1
小麦0.8
木材0.7
ガラス0.6
紙0.55
油0.4
ポリ塩化ビニル0.4
ポリエチレン0.37

入出力回路図

直流3線式NPN出力

ZD：サージ吸収ツェナーダイオード
Tr：NPN出力トランジスタ
D：電源逆接保護用ダイオード
直流3線式PNP出力

ZD：サージ吸収ツェナーダイオード
Tr：PNP出力トランジスタ
D：電源逆接保護用ダイオード
注意事項

使用方法

シールドタイプ非シールドタイプ
使用方法使用方法
シールドタイプの磁束はセンサの前面に集中しています。検出コイルの周りは保護がありません。検出面は取り付け面からYの距離を確保する必要があります。
検出金属物からの検出面距離は≧3Snとし、隣接する2つの近接センサの距離は≧2Dとする。
シールドタイプ非シールドタイプ
使用方法

D：センサ径
Sn：センサ検出距離
Y： M5～M8は6mm
M12は9mm

使用方法
信号が干渉されないように、センサ表面から検出金属物体までの距離は3Sn以下とし、隣接する2つの近接センサの距離は≧Dとする。検出コイルの周りは保護がありません。検出面は取り付け面からYの距離を確保する必要があります。
検出金属物からの検出面距離は≧3Snとし、隣接する2つの近接センサの距離は≧2Dとする。
対面取付方法
寸法DY(MM)
M129
M1816
使用方法
対面設置の場合、2つの検出面間の最小距離は6Sn以下であること。

使用例

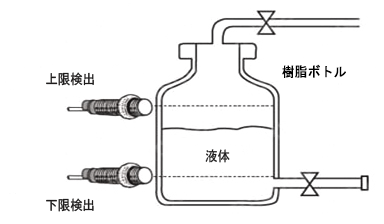

液面レベル検出
使用例

型番リスト

表示件数
  • 1
    • 型番
    E-MSMC12-N01
    E-MSMC12-N11
    E-MSMC12-P01
    E-MSMC12-P11
    E-MSMC18-N01
    E-MSMC18-N11
    E-MSMC18-P01
    E-MSMC18-P11
    関連

    シールド

    検出距離詳細

    (mm)

    出力形式

    		最小発注数量

    サンプル提供申込み

    シールド
    1～3
    NPN·NO
    1個

    サンプル提供申込み

    非シールド
    1～6
    NPN·NO
    1個

    サンプル提供申込み

    シールド
    1～3
    PNP·NO
    1個

    サンプル提供申込み

    非シールド
    1～6
    PNP·NO
    1個

    サンプル提供申込み

    シールド
    2～8
    NPN·NO
    1個

    サンプル提供申込み

    非シールド
    2～15
    NPN·NO
    1個

    サンプル提供申込み

    シールド
    2～8
    PNP·NO
    1個

    サンプル提供申込み

    非シールド
    2～15
    PNP·NO
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,980円
    ( 3,278円 )
    在庫品1日目当日出荷可能
    2,980円
    ( 3,278円 )
    在庫品1日目当日出荷可能
    2,980円
    ( 3,278円 )
    在庫品1日目当日出荷可能
    2,980円
    ( 3,278円 )
    在庫品1日目当日出荷可能
    3,400円
    ( 3,740円 )
    在庫品1日目当日出荷可能
    3,400円
    ( 3,740円 )
    在庫品1日目当日出荷可能
    3,400円
    ( 3,740円 )
    在庫品1日目当日出荷可能
    3,400円
    ( 3,740円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    非接触式検出方式では、金属、プラスチック、液体などのさまざまな物質の検出ができます。保護等級IP67、感度調整用ポテンショメータにより検出距離を簡単に調整できます。ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

    ご注意

    • 本商品はRoHS保証外です。ご注意ください。
    • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
    • 当ページの価格表は25年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    概要・仕様



    商品特長

    豊富なラインナップ
    各種リミット制御、カウント制御などに対応できる豊富な品揃え
    安心できる品質
    IC制御により高い測定精度と長寿命を実現
    取付が簡単
    高パルス、高回転の用途に対応
    保護等級
    IP67構造、耐油・防水機能を備える
    保護回路
    サ−ジ保護回路、短絡保護、極性逆接保護
    標準試験機器で、品質が保証される
    商品特長

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
