面圧バックラッシレスタイミングプーリ 5GTタイプ メカロックスタンダード組込（センタリング機能付）
- 通常単価(税別)
- 4,780円～18,850円
- 税込単価
- 5,258円～20,735円
「メカロックスタンダードタイプ」を組込んだタイミングプーリです。センタリング機...
詳細情報を確認する未確定：候補が779型番あります。

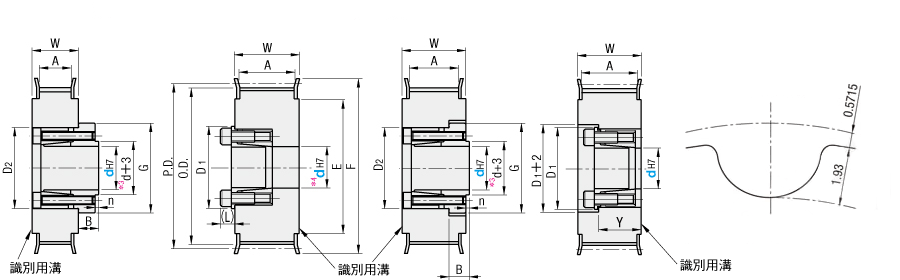

外形図・規格表
標準歯形
●プーリ形状
E形
F形
歯溝寸法は歯数によって若干変わります。
（Pitch：5.0mm）
＊3.d＝6の時d＋2.5、 d＝15・16の時d＋3.5となります。
＊4. 表2の呼び幅とメカロック内径の組み合せの場合、メカロック取付穴は段付穴ではなく、メカロック外径の貫通穴になります。（[ ! ]E形のみ）
[ ! ]軸穴に表面処理が付かない場合があります。
[ ! ]フランジカシメ済
[ ! ]取付け方法は>>こちらをご参照ください。
＊4. 表2の呼び幅とメカロック内径の組み合せの場合、メカロック取付穴は段付穴ではなく、メカロック外径の貫通穴になります。（[ ! ]E形のみ）
[ ! ]軸穴に表面処理が付かない場合があります。
[ ! ]フランジカシメ済
[ ! ]取付け方法は>>こちらをご参照ください。
表1：軸穴径選択
dH7 | GBHAA | GBHTA | GBHTP | GBHTAS | D1 | (L) | ||||
GBHTK | GBHTS | |||||||||
GBHTN | ||||||||||
GBHTT | ||||||||||
GBHTM | ||||||||||
最大許容 | D2 | B | G | n | 最大許容 | |||||
トルク(N・m) | トルク(N・m) | |||||||||
6 | 4 | 17 | 4 | 20 | 0.5 | － | － | － | － | － |
8 | 6 | 19 | 5 | 22 | 0.5 | 19.6 | 16.6 | 10.7 | 23.5 | 6 |
10 | 8 | 21 | 5 | 24 | 0.5 | 27.5 | 19.6 | 12.7 | 25.5 | |
12 | - | 24 | 6 | 27 | 1 | 44.1 | 36.2 | 24.5 | 28.5 | 6.5 |
14 | 26 | 6 | 29 | 1 | 63.7 | 50.9 | 28.4 | 30.5 | ||
15 | 28 | 7 | 31 | 1.2 | 80.4 | 54.8 | 30.4 | 31.5 | ||
16 | 29 | 7 | 32 | 1.2 | 83.3 | 58.8 | － | 33 | ||
17 | － | － | － | － | 92.2 | 76.4 | 33.5 | |||
18 | 95.1 | 80.3 | 34.5 | |||||||
19 | 98.1 | 85.2 | 35.5 | |||||||
表2：プーリ貫通穴組み合わせ
[ ! ]E形状のみ
呼び幅 | メカロック内径 dH7 |
GT5090 | 6・8・10 |
GT5120 | 12・14・15 |
■ベルト幅・寸法
ベルト寸法によってY寸法は異なります。
ベルト幅 | 090 | 120 | 150 |
A | 10.3 | 13.3 | 16.3 |
W | 14 | 17 | 20 |
Y | - | - | 14(d10以下) 22(d12以上22以下) 27(d24以上) |
Type | 型式 | 材質 | 表面処理 | ||||||
ベルト幅9mm | ベルト幅12mm | ベルト幅15mm | プーリ | フランジ | メカロック | プーリ | フランジ | メカロック | |
GT5090 | GT5120 | GT5150 | |||||||
GBHAA | ● | ● | ● | 2000系アルミ合金 | アルミ合金 | 2000系アルミ合金 | 白アルマイト | ||
GBHTA | ● | ● | ● | アルミ合金 | S45C相当 | 白アルマイト | − | ||
GBHTK | ● | ● | ● | 硬質アルマイト | − | ||||
GBHTN | ● | ● | ● | 無電解ニッケルメッキ | − | ||||
GBHTAS | ● | ● | ● | SUS304相当 | 白アルマイト | − | |||
GBHTT | ● | ● | ● | S45C相当 | SPCC | S45C相当 | − | ||
GBHTM | ● | ● | ● | 四三酸化鉄皮膜 | |||||
GBHTP | ● | ● | ● | 無電解ニッケルメッキ | |||||
規格表
型式 | − | プーリ形状 | − | 軸穴径 |
GBHAA20GT5090 | − | E | − | 6 |
型式 | プーリ 形状 | d選択(公差：H7) | P.D | O.D | F | E | |||||||||||
Type | 歯数 | 種類・呼び幅 | GBHAA | GBHTA・GBHTK・GBHTN・GBHTT・GBHTM・GBHTP | GBHTAS | ||||||||||||
E形 | F形 | E形 | F形 | E形 | F形 | ||||||||||||
GT5090 | GT5150 | GT5090 | GT5120 | GT5150 | GT5150 | GT5090 | GT5120 | GT5150 | GT5150 | ||||||||
GBHAA GBHTA GBHTK GBHTN GBHTAS GBHTT GBHTM GBHTP | 20 | GT5090 GT5120 GT5150 | E F | 6 | − | − | − | 31.83 | 30.87 | 35 | 24 | ||||||
22 | 8 | 35.01 | 33.87 | 39 | 27 | ||||||||||||
24 | 8・10 | 8 | 8 | 38.2 | 37.06 | 42 | 30 | ||||||||||
25 | 39.79 | 38.65 | 43 | 32 | |||||||||||||
26 | 8・10 | 8・10 | 8・10 | 41.38 | 40.24 | 45 | 33 | ||||||||||
28 | 44.56 | 43.32 | 48 | 36 | |||||||||||||
30 | 10 | 10 | 10 | 47.75 | 46.61 | 51 | 39 | ||||||||||
32 | 10 | 10・12・14 | 10・12・14 | 10 | 10 | 10・12・14 | 10・12・14 | 10 | 50.93 | 49.79 | 55 | 42 | |||||
34 | 10・12・14・15 | 10・12・14・15・16 | 10・12・14・15 | 54.11 | 52.97 | 58 | 46 | ||||||||||
36 | 57.3 | 56.16 | 61 | 49 | |||||||||||||
40 | 10・12・14～19 | 63.66 | 62.52 | 67 | 55 | ||||||||||||
44 | - | - | 12・14・15 | 12・14～19 | - | - | 12・14・15 | - | 70.03 | 68.89 | 74 | 62 | |||||
48 | 76.39 | 75.25 | 80 | 68 | |||||||||||||
50 | 79.58 | 78.44 | 83 | 71 | |||||||||||||
60 | 95.49 | 94.35 | 99 | 87 | |||||||||||||
追加工
型式 | − | プーリ形状 | − | 軸穴径 | − | (BMR・FC・NFC・LFC・RFC) |
GBHAA20GT5090 | − | E | − | 6 | − | NFC |
| Alterations | フランジカット | フランジカシメなし | フランジカシメ片側のみ | 表面処理追加 | ||
| Code | FC | NFC | LFC・RFC | BMR | ||
| Spec. | フランジをカットして低くします。 FC：0.5mm単位指定 [ ! ]フランジ外周は表面処理されていません。 | フランジをカシメずに出荷します。 （フランジ付属）  | ブッシュ側（LFC）又はブッシュ反対側（RFC）の片側のみフランジをカシメて出荷します。（フランジ1枚付属） |  | メカロックに無電解ニッケルメッキ、ボルトにはジオメット処理を追加します。RoHS対応に変わりありません。 [ ! ]無電解ニッケルメッキにより、許容トルクが20～30％低下します。 [ NG ]GHTA・GHTASには適用不可 | |
 | [ ! ]FC≧（O. D.）＋1 [ ! ]FC≦F－2 指定方法 FC35 | |||||
| ￥/1Code | 300 | 無料 | 無料 | 1,900 | ||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,780円 ( 5,258円 ) | 5日目 |
4,840円 ( 5,324円 ) | 5日目 |
5,120円 ( 5,632円 ) | 5日目 |
5,120円 ( 5,632円 ) | 5日目 |
5,150円 ( 5,665円 ) | 5日目 |
5,150円 ( 5,665円 ) | 5日目 |
5,430円 ( 5,973円 ) | 5日目 |
5,430円 ( 5,973円 ) | 5日目 |
6,040円 ( 6,644円 ) | 5日目 |
6,040円 ( 6,644円 ) | 5日目 |
5,530円 ( 6,083円 ) | 5日目 |
5,530円 ( 6,083円 ) | 5日目 |
6,030円 ( 6,633円 ) | 5日目 |
6,030円 ( 6,633円 ) | 5日目 |
5,640円 ( 6,204円 ) | 5日目 |
6,180円 ( 6,798円 ) | 5日目 |
5,740円 ( 6,314円 ) | 5日目 |
6,220円 ( 6,842円 ) | 5日目 |
6,110円 ( 6,721円 ) | 5日目 |
6,560円 ( 7,216円 ) | 5日目 |
6,340円 ( 6,974円 ) | 5日目 |
6,520円 ( 7,172円 ) | 5日目 |
6,420円 ( 7,062円 ) | 5日目 |
6,610円 ( 7,271円 ) | 5日目 |
5,970円 ( 6,567円 ) | 5日目 |
6,370円 ( 7,007円 ) | 5日目 |
6,780円 ( 7,458円 ) | 5日目 |
6,780円 ( 7,458円 ) | 5日目 |
6,090円 ( 6,699円 ) | 5日目 |
6,540円 ( 7,194円 ) | 5日目 |
6,970円 ( 7,667円 ) | 5日目 |
6,970円 ( 7,667円 ) | 5日目 |
6,260円 ( 6,886円 ) | 5日目 |
6,260円 ( 6,886円 ) | 5日目 |
6,740円 ( 7,414円 ) | 5日目 |
6,740円 ( 7,414円 ) | 5日目 |
7,220円 ( 7,942円 ) | 5日目 |
7,220円 ( 7,942円 ) | 5日目 |
7,220円 ( 7,942円 ) | 5日目 |
7,220円 ( 7,942円 ) | 5日目 |
6,500円 ( 7,150円 ) | 5日目 |
6,500円 ( 7,150円 ) | 5日目 |
7,000円 ( 7,700円 ) | 5日目 |
7,000円 ( 7,700円 ) | 5日目 |
7,300円 ( 8,030円 ) | 5日目 |
7,300円 ( 8,030円 ) | 5日目 |
7,300円 ( 8,030円 ) | 5日目 |
7,300円 ( 8,030円 ) | 5日目 |
6,720円 ( 7,392円 ) | 5日目 |
7,160円 ( 7,876円 ) | 5日目 |
7,610円 ( 8,371円 ) | 5日目 |
7,610円 ( 8,371円 ) | 5日目 |
6,840円 ( 7,524円 ) | 5日目 |
7,590円 ( 8,349円 ) | 5日目 |
7,590円 ( 8,349円 ) | 5日目 |
7,590円 ( 8,349円 ) | 5日目 |
7,900円 ( 8,690円 ) | 5日目 |
7,900円 ( 8,690円 ) | 5日目 |
7,900円 ( 8,690円 ) | 5日目 |
7,900円 ( 8,690円 ) | 5日目 |
詳細情報
基本情報
「メカロックスタンダードタイプ」を組込んだタイミングプーリです。センタリング機能付きです。
理論上のバックラッシ量が0となり、通常のGTタイプ以上の高精度位置決めが可能です。
【材質】
<プーリ＞2000系アルミ合金、S45C相当
<フランジ＞アルミ合金、SPCC
<メカロック＞2000系アルミ合金、S45C相当、SUS304相当
【表面処理】
白アルマイト、硬質アルマイト、無電解ニッケルメッキ、四三酸化鉄皮膜
【ベルト種類（幅寸法）】
GT5090（9mm）
GT5120（12mm）
GT5150（15mm）
【追加工】
フランジカシメなし、フランジカシメ片側のみ、フランジカット、メカロックへの表面処理追加（無電解ニッケルメッキ）
【関連商品】
＜タイミングベルト＞
ハイトルクタイミングベルト
＜アイドラー＞
歯付アイドラーセンターベアリング、歯付アイドラー両サイドベアリング、背面テンションアイドラーセンターベアリング、背面テンションアイドラー両サイドベアリング
◆タイミングベルト・プーリ総合情報のご案内◆
タイミングベルト・プーリ総合情報はこちらからご覧ください。
ご注意
- フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]アルミメカロック性能は>>こちら、S45Cメカロック詳細は>>こちらをご参照ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 歯数 | ￥本体価格 1～10コ | ||||||||||||||||||||||
| GBHAA | GBHTA | GBHTK | GBHTN | GBHTT | GBHTM | GBHTP | GBHTAS | ||||||||||||||||
| GT5090 | GT5150 | GT5090 | GT5120 | GT5150 | GT5090 | GT5120 | GT5150 | GT5090 | GT5120 | GT5150 | GT5090 | GT5120 | GT5150 | GT5090 | GT5120 | GT5150 | GT5090 | GT5120 | GT5150 | GT5090 | GT5120 | GT5150 | |
| 20 | 4,780 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 22 | 4,840 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 24 | 5,120 | - | 5,970 | 6,370 | 6,780 | 6,270 | 6,720 | 7,160 | 6,580 | 7,060 | 7,550 | 5,620 | 5,840 | 6,190 | 5,750 | 5,980 | 6,350 | 6,030 | 6,280 | 6,670 | 10,590 | 10,990 | 11,400 |
| 25 | 5,150 | - | 6,090 | 6,540 | 6,970 | 6,400 | 6,900 | 7,370 | 6,730 | 7,270 | 7,770 | 5,710 | 5,980 | 6,340 | 5,850 | 6,130 | 6,500 | 6,130 | 6,430 | 6,840 | 10,710 | 11,160 | 11,590 |
| 26 | 5,430 | 6,040 | 6,260 | 6,740 | 7,220 | 6,580 | 7,110 | 7,630 | 6,910 | 7,480 | 8,040 | 5,890 | 6,160 | 6,540 | 6,030 | 6,310 | 6,710 | 6,320 | 6,620 | 7,060 | 11,060 | 11,540 | 12,020 |
| 28 | 5,530 | 6,030 | 6,500 | 7,000 | 7,300 | 6,850 | 7,390 | 7,720 | 7,190 | 7,790 | 8,150 | 6,040 | 6,300 | 6,550 | 6,190 | 6,460 | 6,720 | 6,490 | 6,780 | 7,070 | 11,300 | 11,800 | 12,100 |
| 30 | 5,640 | 6,180 | 6,720 | 7,160 | 7,610 | 7,090 | 7,560 | 8,060 | 7,460 | 7,980 | 8,520 | 6,170 | 6,390 | 6,740 | 6,320 | 6,550 | 6,930 | 6,630 | 6,880 | 7,300 | 11,520 | 11,960 | 12,410 |
| 32 | 5,740 | 6,220 | 6,840 | 7,590 | 7,900 | 7,220 | 8,010 | 8,350 | 7,600 | 8,440 | 8,810 | 6,310 | 6,790 | 7,070 | 6,470 | 6,970 | 7,250 | 6,790 | 7,310 | 7,620 | 11,640 | 12,820 | 13,130 |
| 34 | 6,110 | 6,560 | 7,500 | 8,530 | 8,790 | 7,940 | 9,030 | 9,310 | 8,390 | 9,530 | 9,820 | 6,570 | 7,310 | 7,530 | 6,740 | 7,500 | 7,730 | 7,100 | 7,880 | 8,120 | 12,300 | 14,120 | 14,320 |
| 36 | 6,340 | 6,520 | 7,990 | 8,650 | 8,860 | 8,480 | 9,150 | 9,370 | 8,980 | 9,670 | 9,900 | 6,760 | 7,360 | 7,530 | 6,940 | 7,540 | 7,730 | 7,310 | 7,920 | 8,120 | 12,790 | 14,240 | 14,390 |
| 40 | 6,420 | 6,610 | 8,460 | 9,130 | 9,470 | 9,000 | 9,680 | 10,050 | 9,540 | 10,250 | 10,620 | 6,840 | 7,470 | 7,770 | 7,020 | 7,670 | 7,970 | 7,400 | 8,060 | 8,370 | 13,260 | 14,720 | 14,880 |
| 44 | - | - | - | 9,730 | 10,300 | - | 10,340 | 10,960 | - | 10,960 | 11,610 | - | 7,910 | 8,360 | - | 8,130 | 8,590 | - | 8,570 | 9,050 | - | 15,320 | 15,710 |
| 48 | - | - | - | 9,860 | 10,550 | - | 10,490 | 11,230 | - | 11,120 | 11,920 | - | 8,080 | 8,630 | - | 8,300 | 8,870 | - | 8,760 | 9,370 | - | 15,450 | 15,960 |
| 50 | - | - | - | 10,450 | 10,960 | - | 11,140 | 11,680 | - | 11,830 | 12,400 | - | 8,500 | 8,910 | - | 8,740 | 9,160 | - | 9,230 | 9,680 | - | 16,040 | 16,370 |
| 60 | - | - | - | 12,650 | 13,440 | - | 13,560 | 14,410 | - | 14,470 | 15,380 | - | 9,540 | 10,130 | - | 9,840 | 10,440 | - | 10,440 | 11,080 | - | 18,240 | 18,850 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
数量区分 | 標準対応 | 個別対応 | ||||||
小口 | 大口 | 大口 | ||||||
数 量 | 1～9 | 10～12 | 13～14 | 15～30 | 31～50 | 51～80 | 81～100 | 101～ |
値引率 | 基準単価 | 5% | 10% | 18% | 20% | 25% | 35% | お見積り |
出荷日 | 通常 | +3日 | +4日 | +７日 | ||||
