面圧バックラッシレスタイミングプーリ 3GTタイプメカロックスタンダード組込（センタリング機能付）

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 4,740円～14,990円

税込単価: 5,214円～16,489円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

面圧ハイトルクタイミングプーリ 3GTタイプ

通常価格(税別)： 5,650円 (税込価格：6,215円)

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

タイミングプーリ 1.5GTタイプ・2GTタイプ

4.7

通常出荷日：2 日目～

「メカロックスタンダードタイプ」を組込んだタイミングプーリです。センタリング機...

詳細情報を確認する

環境対応
RoHS非対応
特性・用途
該当なし
種類
面圧プーリ
バックラッシレスタイプ
該当
ベルト種類
3GT
材質
2000系アルミ合金
タイミングプーリ/アイドラー
プーリ
洗浄方法
洗浄無し
材質証明書
非対象

ご注意

フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が140型番あります。

外形図・規格表
型番リスト
詳細情報

外形図・規格表

標準歯形

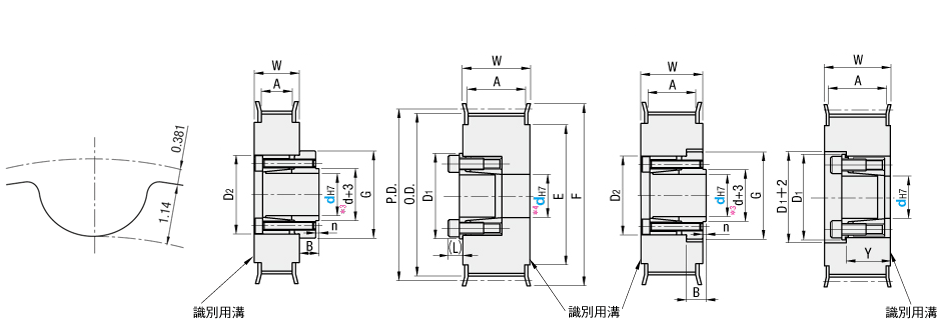

●プーリ形状
E 形

F 形

歯溝寸法は歯数によって若干変わります。
（Pitch：3.0mm）

GBHAA GBHT□ GBHAA GBHT□

*3 d＝6の時d＋2.5、d＝15の時d＋3.5となります。
*4 表2の呼び幅とメカロック内径の組み合せの場合、メカロック取付穴は段付穴ではなく、メカロック外径の貫通穴になります。（[ ! ]E形のみ）
[ ! ]軸穴に表面処理が付かない場合があります。
[ ! ]フランジカシメ済取付け方法は>>こちらをご参照ください。

表1：軸穴径選択

d_H7	GBHAA					GBHTA・GBHTK	GBHTAS	D₁	(L)
	最大許容	D₂	B	G	n	最大許容
	トルク(N・m)	D₂	B	G	n	トルク(N・m)
6	4	17	4	20	0.5	12.7	-	21.5	6
8	6	19	5	22	0.5	19.6	10.7	23.5
10	8	21	5	24	0.5	27.5	12.7	25.5
12	－	－	－	－	－	44.1	24.5	28.5	6.5
14	－	－	－	－	－	63.7	28.4	30.5
15	－	－	－	－	－	80.4	30.4	31.5
16	－	－	－	－	－	83.3	-	33
17	－	－	－	－	－	92.2	-	33.5

表2：プーリ貫通穴組み合わせ

呼び幅	メカロック内径 d_H7
GT3090	6・8・10

[ ! ]E形状のみ

■ベルト幅・寸法

ベルト幅	090	150
A	10.3	16.3
W	14	20
Y	-	14

ベルト寸法によってY寸法は異なります。

Type	型式		材質			表面処理
	ベルト幅9mm	ベルト幅15mm	プーリ	フランジ	メカロック	プーリ	フランジ	メカロック
	GT3090	GT3150
GBHAA	●	●	2000系アルミ合金	アルミ合金	2000系アルミ合金	白アルマイト
GBHTA	●	●			S45C 相当	白アルマイト		−
GBHTK	●	●				硬質アルマイト		−
GBHTAS	●	●			SUS304 相当	白アルマイト		-

規格表

型式	−	プーリ形状	−	軸穴径
GBHAA30GT3090	−	E	−	6

型式			プーリ形状	d選択(公差：H7)								P.D	O.D	F	E
Type	歯数	種類・呼び幅		GBHAA		GBHTA・GBHTK			GBHTAS
				E形	F形	E形		F形	E形		F形
				GT3090	GT3150	GT3090	GT3150	GT3150	GT3090	GT3150	GT3150
GBHAA GBHTA GBHTK GBHTAS	30	GT3090 GT3150	E F	6	−	−			−			28.65	27.89	32	23
	32											30.56	29.8	34	25
	34			6・8		6						32.47	31.71	36	27
	36											34.38	33.62	38	29
	40			8・10	8	8			8			38.2	37.44	42	33
	44			8・10		8・10			8・10			42.02	41.26	46	36
	48					8・10	8・10・12	8・10	8・10	8・10・12	8・10	45.84	45.08	49	40
	50						8・10・12・14			8・10・12・14		47.75	46.99	51	42
	60						8・10・12・14~17			8・10・12・14・15		57.3	56.54	61	52

■GBHAA アルミメカロック性能・重量

d_H7	ロックボルト				許容スラスト	メカロック
	M×L	本数	締付トルク	表面	荷重(kN)	単品重量
	M×L	本数	(N・m)	処理		(g)
6	M2.5×12	3	0.9	黒色	1.33	8
8	M2.5×14	4	0.9	酸化	1.51	11
10	M2.5×14	4	0.9	鉄皮膜	1.63	12

S45C相当材メカロック詳細はこちらをご参照ください。

追加工

型式	−	プーリ形状	−	軸穴径	−	(FC・NFC・LFC・RFC・BMR)
GBHAA30GT3090	−	E	−	6	−	NFC

Alterations	フランジカット		フランジカシメなし	フランジカシメ片側のみ	表面処理追加
Code	FC		NFC	LFC・RFC	BMR
Spec.	フランジをカットして低くします。 FC：0.5mm単位指定 [ ! ]フランジ外周は表面処理されていません。		フランジをカシメずに出荷いたします。（フランジ付属）	ブッシュ側（LFC）又はブッシュ反対側（RFC）の片側のみフランジをカシメて出荷いたします。（フランジ1枚付属）	メカロックに無電解ニッケルメッキ、ボルトにはジオメット処理を追加します。RoHS対応に変わりありません。 [ ! ]無電解ニッケルメッキにより、許容トルクが20～30％低下します。 [ NG ]GHTA・GHTASには適用不可
Spec.		[ ! ]FC≧（O. D.）＋1 [ ! ]FC≦F－2 指定方法 FC35
￥/1Code	300		無料	無料	1,900

型番リスト

表示件数

型番

使用ベルト幅

(mm)

歯数

(T)

プーリ形状

表面処理

軸穴径 d

(mm)

メカロック材質

最小発注数量

9	30	E形	白アルマイト	6	2000系アルミ合金（白アルマイト）	1個
9	32	E形	白アルマイト	6	2000系アルミ合金（白アルマイト）	1個
9	34	E形	白アルマイト	6	2000系アルミ合金（白アルマイト）	1個
9	34	E形	白アルマイト	8	2000系アルミ合金（白アルマイト）	1個
9	36	E形	白アルマイト	6	2000系アルミ合金（白アルマイト）	1個
9	36	E形	白アルマイト	8	2000系アルミ合金（白アルマイト）	1個
9	40	E形	白アルマイト	8	2000系アルミ合金（白アルマイト）	1個
9	40	E形	白アルマイト	10	2000系アルミ合金（白アルマイト）	1個
15	40	F形	白アルマイト	8	2000系アルミ合金（白アルマイト）	1個
9	44	E形	白アルマイト	8	2000系アルミ合金（白アルマイト）	1個
9	44	E形	白アルマイト	10	2000系アルミ合金（白アルマイト）	1個
15	44	F形	白アルマイト	8	2000系アルミ合金（白アルマイト）	1個
15	44	F形	白アルマイト	10	2000系アルミ合金（白アルマイト）	1個
9	48	E形	白アルマイト	8	2000系アルミ合金（白アルマイト）	1個
9	48	E形	白アルマイト	10	2000系アルミ合金（白アルマイト）	1個
15	48	F形	白アルマイト	8	2000系アルミ合金（白アルマイト）	1個
15	48	F形	白アルマイト	10	2000系アルミ合金（白アルマイト）	1個
9	50	E形	白アルマイト	8	2000系アルミ合金（白アルマイト）	1個
9	50	E形	白アルマイト	10	2000系アルミ合金（白アルマイト）	1個
15	50	F形	白アルマイト	8	2000系アルミ合金（白アルマイト）	1個
15	50	F形	白アルマイト	10	2000系アルミ合金（白アルマイト）	1個
9	60	E形	白アルマイト	8	2000系アルミ合金（白アルマイト）	1個
9	60	E形	白アルマイト	10	2000系アルミ合金（白アルマイト）	1個
15	60	F形	白アルマイト	8	2000系アルミ合金（白アルマイト）	1個
15	60	F形	白アルマイト	10	2000系アルミ合金（白アルマイト）	1個
9	34	E形	白アルマイト	6	S45C相当	1個
15	34	E形	白アルマイト	6	S45C相当	1個
15	34	F形	白アルマイト	6	S45C相当	1個
9	36	E形	白アルマイト	6	S45C相当	1個
15	36	E形	白アルマイト	6	S45C相当	1個
15	36	F形	白アルマイト	6	S45C相当	1個
9	40	E形	白アルマイト	8	S45C相当	1個
15	40	E形	白アルマイト	8	S45C相当	1個
15	40	F形	白アルマイト	8	S45C相当	1個
9	44	E形	白アルマイト	8	S45C相当	1個
9	44	E形	白アルマイト	10	S45C相当	1個
15	44	E形	白アルマイト	8	S45C相当	1個
15	44	E形	白アルマイト	10	S45C相当	1個
15	44	F形	白アルマイト	8	S45C相当	1個
15	44	F形	白アルマイト	10	S45C相当	1個
9	48	E形	白アルマイト	8	S45C相当	1個
9	48	E形	白アルマイト	10	S45C相当	1個
15	48	E形	白アルマイト	8	S45C相当	1個
15	48	E形	白アルマイト	10	S45C相当	1個
15	48	E形	白アルマイト	12	S45C相当	1個
15	48	F形	白アルマイト	8	S45C相当	1個
15	48	F形	白アルマイト	10	S45C相当	1個
9	50	E形	白アルマイト	8	S45C相当	1個
9	50	E形	白アルマイト	10	S45C相当	1個
15	50	E形	白アルマイト	8	S45C相当	1個
15	50	E形	白アルマイト	10	S45C相当	1個
15	50	E形	白アルマイト	12	S45C相当	1個
15	50	E形	白アルマイト	14	S45C相当	1個
15	50	F形	白アルマイト	8	S45C相当	1個
15	50	F形	白アルマイト	10	S45C相当	1個
9	60	E形	白アルマイト	8	S45C相当	1個
9	60	E形	白アルマイト	10	S45C相当	1個
15	60	E形	白アルマイト	8	S45C相当	1個
15	60	E形	白アルマイト	10	S45C相当	1個
15	60	E形	白アルマイト	12	S45C相当	1個

通常単価(税別) (税込単価)	通常出荷日

4,740円 ( 5,214円 )	5日目
4,830円 ( 5,313円 )	5日目
4,920円 ( 5,412円 )	5日目
4,920円 ( 5,412円 )	5日目
4,980円 ( 5,478円 )	5日目
4,980円 ( 5,478円 )	5日目
5,350円 ( 5,885円 )	5日目
5,350円 ( 5,885円 )	5日目
5,850円 ( 6,435円 )	5日目
5,490円 ( 6,039円 )	5日目
5,490円 ( 6,039円 )	5日目
6,120円 ( 6,732円 )	5日目
6,120円 ( 6,732円 )	5日目
5,620円 ( 6,182円 )	5日目
5,620円 ( 6,182円 )	5日目
6,330円 ( 6,963円 )	5日目
6,330円 ( 6,963円 )	5日目
5,730円 ( 6,303円 )	5日目
5,730円 ( 6,303円 )	5日目
6,510円 ( 7,161円 )	5日目
6,510円 ( 7,161円 )	5日目
6,270円 ( 6,897円 )	5日目
6,270円 ( 6,897円 )	5日目
6,900円 ( 7,590円 )	5日目
6,900円 ( 7,590円 )	5日目
5,800円 ( 6,380円 )	5日目
6,760円 ( 7,436円 )	5日目
6,760円 ( 7,436円 )	5日目
5,900円 ( 6,490円 )	5日目
6,820円 ( 7,502円 )	5日目
6,820円 ( 7,502円 )	5日目
6,140円 ( 6,754円 )	5日目
7,200円 ( 7,920円 )	5日目
7,200円 ( 7,920円 )	5日目
6,450円 ( 7,095円 )	5日目
6,450円 ( 7,095円 )	5日目
7,450円 ( 8,195円 )	5日目
7,450円 ( 8,195円 )	5日目
7,450円 ( 8,195円 )	5日目
7,450円 ( 8,195円 )	5日目
6,610円 ( 7,271円 )	5日目
6,610円 ( 7,271円 )	5日目
7,950円 ( 8,745円 )	5日目
7,950円 ( 8,745円 )	5日目
7,950円 ( 8,745円 )	5日目
7,950円 ( 8,745円 )	5日目
7,950円 ( 8,745円 )	5日目
6,850円 ( 7,535円 )	5日目
6,850円 ( 7,535円 )	5日目
8,400円 ( 9,240円 )	5日目
8,400円 ( 9,240円 )	5日目
8,400円 ( 9,240円 )	5日目
8,400円 ( 9,240円 )	5日目
8,400円 ( 9,240円 )	5日目
8,400円 ( 9,240円 )	5日目
7,850円 ( 8,635円 )	5日目
7,850円 ( 8,635円 )	5日目
9,460円 ( 10,406円 )	5日目
9,460円 ( 10,406円 )	5日目
9,460円 ( 10,406円 )	5日目

基本情報
納期・価格

基本情報

「メカロックスタンダードタイプ」を組込んだタイミングプーリです。センタリング機能付きです。
理論上のバックラッシ量が0となり、通常のGTタイプ以上の高精度位置決めが可能です。

【材質】
<プーリ＞2000系アルミ合金
<フランジ＞アルミ合金
<メカロック＞2000系アルミ合金、S45C相当、SUS304相当
【表面処理】
白アルマイト、硬質アルマイト
【ベルト種類（幅寸法）】
GT3090（9mm）
GT3150（15mm）
【追加工】
フランジカシメなし、フランジカシメ片側のみ、フランジカット、メカロックへの表面処理追加（無電解ニッケルメッキ）
【関連商品】
＜タイミングベルト＞
ハイトルクタイミングベルト
＜アイドラー＞
歯付アイドラーセンターベアリング、歯付アイドラー両サイドベアリング、背面テンションアイドラーセンターベアリング、背面テンションアイドラー両サイドベアリング

◆タイミングベルト・プーリ総合情報のご案内◆
タイミングベルト・プーリ総合情報はこちらからご覧ください。

ご注意

フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

歯数	￥本体価格 1～10コ
	GBHAA		GBHTA		GBHTK		GBHTAS
	GT3090	GT3150	GT3090	GT3150	GT3090	GT3150	GT3090	GT3150
30	4,740	-	-	-	-	-	-	-
32	4,830	-	-	-	-	-	-	-
34	4,920	-	5,800	6,760	6,080	7,140	-	-
36	4,980	-	5,900	6,820	6,190	7,200	-	-
40	5,350	5,850	6,140	7,200	6,460	7,620	10,760	11,820
44	5,490	6,120	6,450	7,450	6,780	7,880	11,250	12,250
48	5,620	6,330	6,610	7,950	6,960	8,410	11,410	13,090
50	5,730	6,510	6,850	8,400	7,230	8,910	11,650	13,630
60	6,270	6,900	7,850	9,460	8,320	10,040	12,650	14,990

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応							個別対応
数量区分	小口			大口				大口
数　量	1～9	10～12	13～14	15～30	31～50	51～80	81～100	101～
値引率	基準単価	5%	10%	18%	20%	25%	35%	お見積り
出荷日	通常			+3日	+4日		+７日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●GBHAA・GBHTA・GBHTAS

日目出荷

				ご注文締切
急	ストークB	3日目出荷	800円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律2,160円

●GBHTK

日目出荷

[ NG ]ストーク不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
