ミスミ

MISUMI economy

【エコノミーシリーズ】 RoHS対応プレス品シムリング【100個入り】

数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 1,300円～3,730円

税込単価: 1,430円～4,103円

今見ている商品の標準品

クオリティー品

ミスミ

シムリング

4.7

通常価格(税別)： 120円 (税込価格：132円)

通常出荷日：在庫品1日目

当社類似品比最大82％プライスダウン。※RoHS対応品。1パック100個入り。...

詳細情報を確認する

材質
SUS304H
種類
シムリング
材質証明書
対象
材質証明書：材質
SUS304H

ご注意

本商品はRoHS対応品です。
プレスせん断加工後のダレの詳細に関しては、技術情報を参照ください。
上下面で座面寸法が異なり、外径公差は最大寸法の上面側、内径公差は最小寸法の上面側の寸法が公差内となります。
1パック100個入りです。（梱包袋内で製品が重なっている場合があります。ご注意ください。）

未確定：候補が88型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

T	公差
0.05	±0.005
0.1	±0.02
0.2	±0.03
0.5	±0.04

Type	[ M ]材質	[ H ]硬度
E-GPACK100-PCIMRS	SUS304H	370～430HV

規格表

型式	-	D	-	T
E-GPACK100-PCIMRS3	-	6	-	0.2

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		D 選択										T 選択	¥基準単価
TYPE	d	D 選択										T 選択	T0.05	T0.1	T0.2	T0.5
E-GPACK100-PCIMRS	2	3	4	5								0.05 0.1 0.2 0.5	3,050	3,420	3,420	3,730
	3			5	6	8							2,520	1,300	1,300	1,300
	4				6	8	9	10					2,520	1,400	1,400	1,400
	5					8	9	10	12				2,880	1,500	1,500	1,500
	6					8	9	10	12				2,700	1,600	1,600	1,600
	8							10	12	16	18		2,880	2,200	2,200	2,200

製品比較情報

		当社類似品 (PCIMRS)	エコノミーシリーズ (E-GPACK100-PCIMRS)
パック入り数		30	100
材質		SUS304H
表面処理		なし
厚み選択レンジ		0.01～1.0	0.05～0.5
寸法公差	内径	＋0.3 0
	外径	0 －0.3
	厚み	T0.05　±0.005 T0.1　±0.02 T0.2　±0.03 T0.5　±0.04
RoHS10		対応

[ ! ]加工をプレス打抜きとすることにより、厚み公差を維持したまま、安価に提供します。　　
[ ! ]公差に影響のない範囲で端面にプレスによるダレが生じます。
[ ! ]厚み寸法の選択肢が当社類似品より少なくなっております。

技術情報

本商品はプレス生産の為、プレスせん断加工後のダレが残ります。代表サイズ毎の測定結果は下記の通りです。

内外径のダレ及び拡大画像　　※参考値

型式	内径	外径	厚み	拡大画像		ダレ
型式	内径	外径	厚み	上面視点	外周側面視点	外径	内径
E-GPACK100-PCIMRS3-6-0.05	3	6	0.05
E-GPACK100-PCIMRS3-6-0.1	3	6	0.1
E-GPACK100-PCIMRS5-9-0.2	5	9	0.2
E-GPACK100-PCIMRS5-10-0.5	5	10	0.5

型番リスト

表示件数

型番

E-GPACK100-PCIMRS2-3-0.05

E-GPACK100-PCIMRS2-3-0.1

E-GPACK100-PCIMRS2-3-0.2

E-GPACK100-PCIMRS2-3-0.5

E-GPACK100-PCIMRS2-4-0.05

E-GPACK100-PCIMRS2-4-0.1

E-GPACK100-PCIMRS2-4-0.2

E-GPACK100-PCIMRS2-4-0.5

E-GPACK100-PCIMRS2-5-0.05

E-GPACK100-PCIMRS2-5-0.1

E-GPACK100-PCIMRS2-5-0.2

E-GPACK100-PCIMRS2-5-0.5

E-GPACK100-PCIMRS3-5-0.05

E-GPACK100-PCIMRS3-5-0.1

E-GPACK100-PCIMRS3-5-0.2

E-GPACK100-PCIMRS3-5-0.5

E-GPACK100-PCIMRS3-6-0.05

E-GPACK100-PCIMRS3-6-0.1

E-GPACK100-PCIMRS3-6-0.2

E-GPACK100-PCIMRS3-6-0.5

E-GPACK100-PCIMRS3-8-0.05

E-GPACK100-PCIMRS3-8-0.1

E-GPACK100-PCIMRS3-8-0.2

E-GPACK100-PCIMRS3-8-0.5

E-GPACK100-PCIMRS4-6-0.05

E-GPACK100-PCIMRS4-6-0.1

E-GPACK100-PCIMRS4-6-0.2

E-GPACK100-PCIMRS4-6-0.5

E-GPACK100-PCIMRS4-8-0.05

E-GPACK100-PCIMRS4-8-0.1

E-GPACK100-PCIMRS4-8-0.2

E-GPACK100-PCIMRS4-8-0.5

E-GPACK100-PCIMRS4-9-0.05

E-GPACK100-PCIMRS4-9-0.1

E-GPACK100-PCIMRS4-9-0.2

E-GPACK100-PCIMRS4-9-0.5

E-GPACK100-PCIMRS4-10-0.05

E-GPACK100-PCIMRS4-10-0.1

E-GPACK100-PCIMRS4-10-0.2

E-GPACK100-PCIMRS4-10-0.5

E-GPACK100-PCIMRS5-8-0.05

E-GPACK100-PCIMRS5-8-0.1

E-GPACK100-PCIMRS5-8-0.2

E-GPACK100-PCIMRS5-8-0.5

E-GPACK100-PCIMRS5-9-0.05

E-GPACK100-PCIMRS5-9-0.1

E-GPACK100-PCIMRS5-9-0.2

E-GPACK100-PCIMRS5-9-0.5

E-GPACK100-PCIMRS5-10-0.05

E-GPACK100-PCIMRS5-10-0.1

E-GPACK100-PCIMRS5-10-0.2

E-GPACK100-PCIMRS5-10-0.5

E-GPACK100-PCIMRS5-12-0.05

E-GPACK100-PCIMRS5-12-0.1

E-GPACK100-PCIMRS5-12-0.2

E-GPACK100-PCIMRS5-12-0.5

E-GPACK100-PCIMRS6-8-0.05

E-GPACK100-PCIMRS6-8-0.1

E-GPACK100-PCIMRS6-8-0.2

E-GPACK100-PCIMRS6-8-0.5

内径 d

(φ)

外径 D

(φ)

厚さ T

(mm)

RoHS?

最小発注数量

2	3	0.05	10	1パック 100個入り
2	3	0.1	10	1パック 100個入り
2	3	0.2	10	1パック 100個入り
2	3	0.5	10	1パック 100個入り
2	4	0.05	10	1パック 100個入り
2	4	0.1	10	1パック 100個入り
2	4	0.2	10	1パック 100個入り
2	4	0.5	10	1パック 100個入り
2	5	0.05	10	1パック 100個入り
2	5	0.1	10	1パック 100個入り
2	5	0.2	10	1パック 100個入り
2	5	0.5	10	1パック 100個入り
3	5	0.05	10	1パック 100個入り
3	5	0.1	10	1パック 100個入り
3	5	0.2	10	1パック 100個入り
3	5	0.5	10	1パック 100個入り
3	6	0.05	10	1パック 100個入り
3	6	0.1	10	1パック 100個入り
3	6	0.2	10	1パック 100個入り
3	6	0.5	10	1パック 100個入り
3	8	0.05	10	1パック 100個入り
3	8	0.1	10	1パック 100個入り
3	8	0.2	10	1パック 100個入り
3	8	0.5	10	1パック 100個入り
4	6	0.05	10	1パック 100個入り
4	6	0.1	10	1パック 100個入り
4	6	0.2	10	1パック 100個入り
4	6	0.5	10	1パック 100個入り
4	8	0.05	10	1パック 100個入り
4	8	0.1	10	1パック 100個入り
4	8	0.2	10	1パック 100個入り
4	8	0.5	10	1パック 100個入り
4	9	0.05	10	1パック 100個入り
4	9	0.1	10	1パック 100個入り
4	9	0.2	10	1パック 100個入り
4	9	0.5	10	1パック 100個入り
4	10	0.05	10	1パック 100個入り
4	10	0.1	10	1パック 100個入り
4	10	0.2	10	1パック 100個入り
4	10	0.5	10	1パック 100個入り
5	8	0.05	10	1パック 100個入り
5	8	0.1	10	1パック 100個入り
5	8	0.2	10	1パック 100個入り
5	8	0.5	10	1パック 100個入り
5	9	0.05	10	1パック 100個入り
5	9	0.1	10	1パック 100個入り
5	9	0.2	10	1パック 100個入り
5	9	0.5	10	1パック 100個入り
5	10	0.05	10	1パック 100個入り
5	10	0.1	10	1パック 100個入り
5	10	0.2	10	1パック 100個入り
5	10	0.5	10	1パック 100個入り
5	12	0.05	10	1パック 100個入り
5	12	0.1	10	1パック 100個入り
5	12	0.2	10	1パック 100個入り
5	12	0.5	10	1パック 100個入り
6	8	0.05	10	1パック 100個入り
6	8	0.1	10	1パック 100個入り
6	8	0.2	10	1パック 100個入り
6	8	0.5	10	1パック 100個入り

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

3,050円 ( 3,355円 )	在庫品1日目当日出荷可能	PCIMRS2-3-0.05
3,420円 ( 3,762円 )	在庫品1日目当日出荷可能	PCIMRS2-3-0.1
3,420円 ( 3,762円 )	在庫品1日目当日出荷可能	PCIMRS2-3-0.2
3,730円 ( 4,103円 )	在庫品1日目当日出荷可能	-
3,050円 ( 3,355円 )	在庫品1日目当日出荷可能	PCIMRS2-4-0.05
3,420円 ( 3,762円 )	在庫品1日目当日出荷可能	PCIMRS2-4-0.1
3,420円 ( 3,762円 )	在庫品1日目当日出荷可能	PCIMRS2-4-0.2
3,730円 ( 4,103円 )	在庫品1日目当日出荷可能	PCIMRS2-4-0.5
3,050円 ( 3,355円 )	在庫品1日目当日出荷可能	PCIMRS2-5-0.05
3,420円 ( 3,762円 )	在庫品1日目当日出荷可能	PCIMRS2-5-0.1
3,420円 ( 3,762円 )	在庫品1日目当日出荷可能	PCIMRS2-5-0.2
3,730円 ( 4,103円 )	在庫品1日目当日出荷可能	PCIMRS2-5-0.5
2,520円 ( 2,772円 )	在庫品1日目当日出荷可能	PCIMRS3-5-0.05
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能	PCIMRS3-5-0.1
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能	PCIMRS3-5-0.2
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能	PCIMRS3-5-0.5
2,520円 ( 2,772円 )	在庫品1日目当日出荷可能	PCIMRS3-6-0.05
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能	PCIMRS3-6-0.1
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能	PCIMRS3-6-0.2
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能	PCIMRS3-6-0.5
2,520円 ( 2,772円 )	在庫品1日目当日出荷可能	PCIMRS3-8-0.05
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能	PCIMRS3-8-0.1
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能	PCIMRS3-8-0.2
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能	PCIMRS3-8-0.5
2,520円 ( 2,772円 )	在庫品1日目当日出荷可能	PCIMRS4-6-0.05
1,400円 ( 1,540円 )	在庫品1日目当日出荷可能	PCIMRS4-6-0.1
1,400円 ( 1,540円 )	在庫品1日目当日出荷可能	PCIMRS4-6-0.2
1,400円 ( 1,540円 )	在庫品1日目当日出荷可能	PCIMRS4-6-0.5
2,520円 ( 2,772円 )	在庫品1日目当日出荷可能	PCIMRS4-8-0.05
1,400円 ( 1,540円 )	在庫品1日目当日出荷可能	PCIMRS4-8-0.1
1,400円 ( 1,540円 )	在庫品1日目当日出荷可能	PCIMRS4-8-0.2
1,400円 ( 1,540円 )	在庫品1日目当日出荷可能	PCIMRS4-8-0.5
2,520円 ( 2,772円 )	在庫品1日目当日出荷可能	PCIMRS4-9-0.05
1,400円 ( 1,540円 )	在庫品1日目当日出荷可能	PCIMRS4-9-0.1
1,400円 ( 1,540円 )	在庫品1日目当日出荷可能	PCIMRS4-9-0.2
1,400円 ( 1,540円 )	在庫品1日目当日出荷可能	PCIMRS4-9-0.5
2,520円 ( 2,772円 )	在庫品1日目当日出荷可能	PCIMRS4-10-0.05
1,400円 ( 1,540円 )	在庫品1日目当日出荷可能	PCIMRS4-10-0.1
1,400円 ( 1,540円 )	在庫品1日目当日出荷可能	PCIMRS4-10-0.2
1,400円 ( 1,540円 )	在庫品1日目当日出荷可能	PCIMRS4-10-0.5
2,880円 ( 3,168円 )	在庫品1日目当日出荷可能	PCIMRS5-8-0.05
1,500円 ( 1,650円 )	在庫品1日目当日出荷可能	PCIMRS5-8-0.1
1,500円 ( 1,650円 )	在庫品1日目当日出荷可能	PCIMRS5-8-0.2
1,500円 ( 1,650円 )	在庫品1日目当日出荷可能	PCIMRS5-8-0.5
2,880円 ( 3,168円 )	在庫品1日目当日出荷可能	PCIMRS5-9-0.05
1,500円 ( 1,650円 )	在庫品1日目当日出荷可能	PCIMRS5-9-0.1
1,500円 ( 1,650円 )	在庫品1日目当日出荷可能	PCIMRS5-9-0.2
1,500円 ( 1,650円 )	在庫品1日目当日出荷可能	PCIMRS5-9-0.5
2,880円 ( 3,168円 )	在庫品1日目当日出荷可能	PCIMRS5-10-0.05
1,500円 ( 1,650円 )	在庫品1日目当日出荷可能	PCIMRS5-10-0.1
1,500円 ( 1,650円 )	在庫品1日目当日出荷可能	PCIMRS5-10-0.2
1,500円 ( 1,650円 )	在庫品1日目当日出荷可能	PCIMRS5-10-0.5
2,880円 ( 3,168円 )	在庫品1日目当日出荷可能	PCIMRS5-12-0.05
1,500円 ( 1,650円 )	在庫品1日目当日出荷可能	PCIMRS5-12-0.1
1,500円 ( 1,650円 )	在庫品1日目当日出荷可能	PCIMRS5-12-0.2
1,500円 ( 1,650円 )	在庫品1日目当日出荷可能	PCIMRS5-12-0.5
2,700円 ( 2,970円 )	在庫品1日目当日出荷可能	PCIMRS6-8-0.05
1,600円 ( 1,760円 )	在庫品1日目当日出荷可能	PCIMRS6-8-0.1
1,600円 ( 1,760円 )	在庫品1日目当日出荷可能	PCIMRS6-8-0.2
1,600円 ( 1,760円 )	在庫品1日目当日出荷可能	PCIMRS6-8-0.5

基本情報

基本情報

当社類似品比最大82％プライスダウン。※RoHS対応品。1パック100個入り。当社類似品同等の高さ寸法公差を担保し、高さ調整で使用可能です。

ご注意

本商品はRoHS対応品です。
プレスせん断加工後のダレの詳細に関しては、技術情報を参照ください。
上下面で座面寸法が異なり、外径公差は最大寸法の上面側、内径公差は最小寸法の上面側の寸法が公差内となります。
1パック100個入りです。（梱包袋内で製品が重なっている場合があります。ご注意ください。）

カタログ

商品TOP

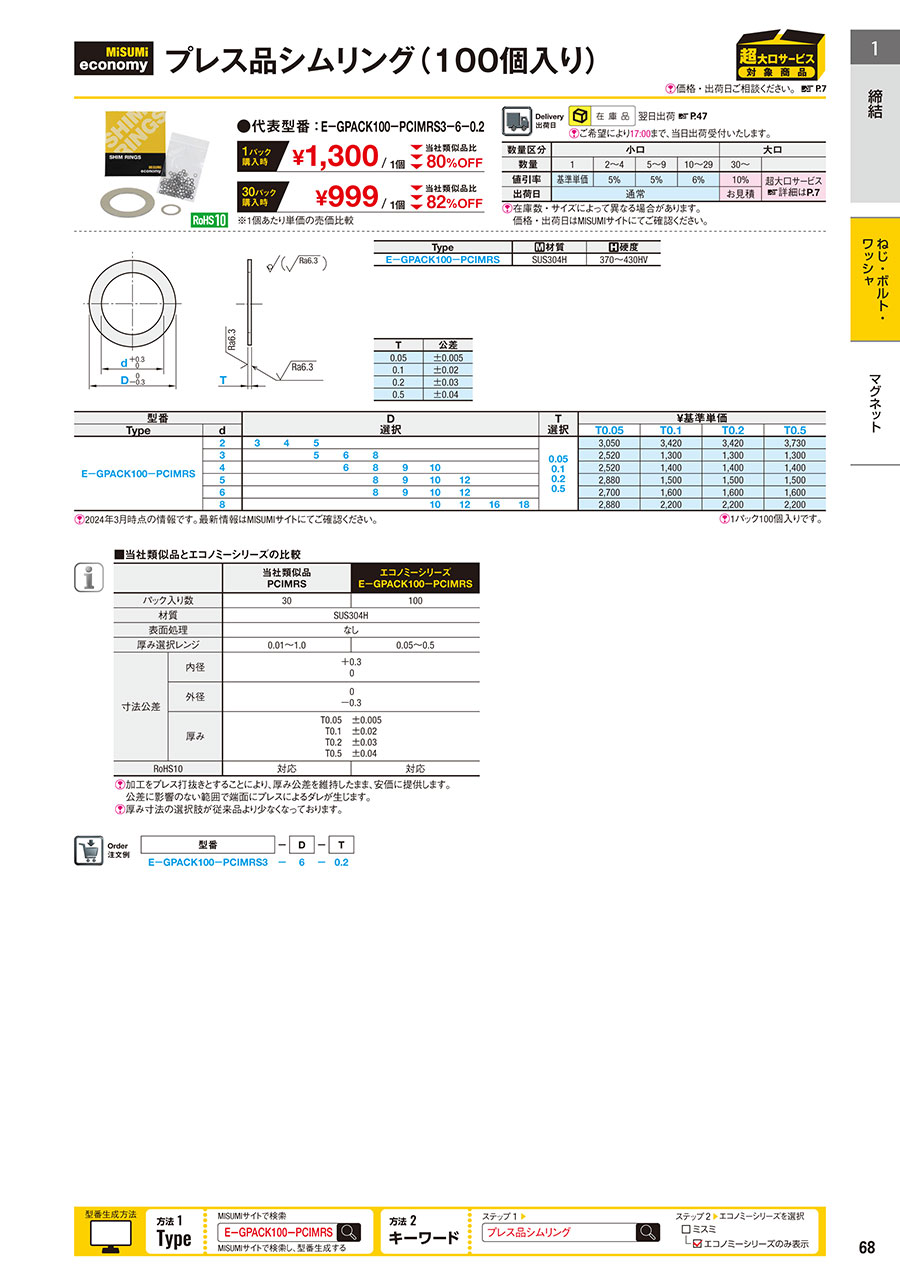

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【エコノミーシリーズ】 RoHS対応プレス品シムリングのレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

治具調整

満足度：4.02025/06/02

平座金では調整できない場合にだけ使用します。納期が早くて助かります。

0人が参考にしています。

調整用で購入

満足度：5.02025/06/02

調整用で急ぎで必要になりました。機械加工品だとコスト、納期がかかるところエコノミーシリーズで購入して即納低コストで手に...もっと読む

0人が参考にしています。
