アクチュエータ ロッドタイプ 標準型 モータ400W用
- 通常単価(税別)
- -
- 税込単価
- -
ミスミからアクチュエータ ロッドタイプが初登場！各種モータに対応でき、取付方法...
詳細情報を確認する未確定：候補が3型番あります。
外形図
BC(直列)
RC(並列)
S ■並列RC ■直列BC ■水平取付HA ■前面フランジFA ■ガイド機構付きGD| 構成部品 | 本体 | スライドスリーブ | プッシュロッド | モータ取付板 |
| [ M ]材質 | アルミ合金 | アルミ合金 | S45C | アルミ合金 |
| [ S ]表面処理 | 白アルマイト処理 | - | クロムメッキ | 白アルマイト処理 |
規格表
| 型番 | - | リード | - | ストロークS | - | モータ位置 | - | モータ記号 | - | 取付方法 | - | センサ数 |
| E－ECTL60 | - | 20 | - | S300 | - | RC | - | Z | - | HA | - | C2 |
| 型式 | リード (mm) | ストロークS | モータ位置 | モータ記号 | 取付方法 | センサ数 | 定格推力 (N) | 最高速度 (mm/s)※1 | 最大可搬質量(kg) | 繰り返し位置決め精度 (mm) | 本体幅 | ボールねじ | ||
| 指定50mm单位 | モータ記号 | 出力W | 水平使用 | 垂直使用 | ||||||||||
| E－ECTL60 | 5 | 50～600 | BC(直列) RC(並列) | P(パナソニック) M(一覧表) | 400W | NA(本体取付) | C0(なし) | 1360 | 250 | 110 | 33 | ±0.01 | □64 | Φ16 (C7) |
| FA(前面フランジ) | C1(1個) | |||||||||||||
| 10 | HA(水平取付) | C2(2個) | 680 | 500 | 88 | 22 | ||||||||
| 20 | GD(ガイド機構付き) | C3(3個) | 340 | 1000 | 40 | 8 | ||||||||
[ ! ]本商品にはモータは付属しておりませんので、お客様にてご用意ください。
[ ! ]モータの加減速時間は0.2秒以上に設定することを推奨します。
| 有効ストロークS | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | |
| L | 212 | 262 | 312 | 362 | 412 | 462 | 512 | 562 | 612 | 662 | 712 | 762 | |
| 本体重量(kg) | BC(直列) | 3.53 | 3.99 | 4.44 | 4.9 | 5.35 | 5.81 | 6.26 | 6.72 | 7.17 | 7.63 | 8.08 | 8.54 |
| RC(並列) | 3.47 | 3.93 | 4.38 | 4.84 | 5.29 | 5.75 | 6.2 | 6.66 | 7.11 | 7.57 | 8.02 | 8.48 | |
| 本体幅 | □64 |
| ボールねじ | Φ16（C7） |
| 繰り返し位置決め精度 | ±0.01 |
■付属品
| 名称 | 内容 | 400W | |||
| 直列 | カップリング | キー溝付きクランプタイプ | 外径 | ねじ側 | モータ側 |
| Φ40 | Φ10 | Φ14 | |||
| 並列 | ねじ端プーリ | 鉄＋ニッケルメッキ | 3GT-41歯×Φ10 | ||
| モータ側プーリ | 3GT-41歯×Φ14 | ||||
| タイミングベルト | ゴム＋ガラス繊維 | 270-3GT-15 | |||
| センサ（オプション） | 2線式 DC常開 DMST-020-2M | ||||
■モータ記号対応メーカー一覧表
| モータ記号 | メーカー |
| P | パナソニック |
| M | 三菱電機 安川電機 デルタ電子 |

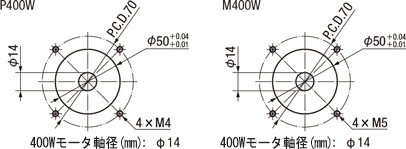

■モータ取付穴図
■推奨対応サーボモータ一覧表
| メーカー | モータ記号 | ブレーキ有無 | モータ出力 | 電源電圧 | サーボモータ型番 | サーボドライバ型番 |
| パナソニック | P | なし(水平方向取付) | 400W | 220V | MHMF042L1U2M | MBDLN25SE |
| あり(垂直方向取付) | MHMF042L1V2M | |||||
| 三菱電機 | M | なし(水平方向取付) | 400W | 220V | HG-KN43J-S100 | MR-JE-40A |
| あり(垂直方向取付) | HG-KN43BJ-S100 | |||||
| 安川電機 | M | なし(水平方向取付) | 400W | 220V | SGM7J-04AFC6S | SGD7S-2R8A00A002 |
| あり(垂直方向取付) | SGM7J-04AFC6E | |||||
| デルタ電子 | M | なし(水平方向取付) | 400W | 220V | ECM-B3M-C20604RS1 | ASD-B3-0421-L |
| あり(垂直方向取付) | ECM-B3M-C20604SS1 |

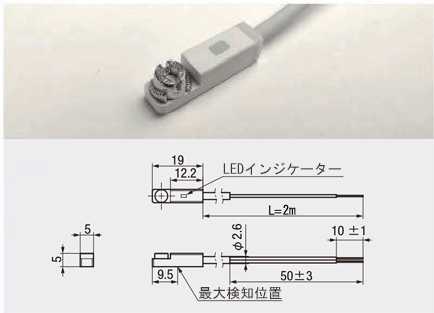

■E－ECTL用近接センサ仕様
■センサ配線図
■近接スイッチ仕様
| 出力方式 | 取付方式 | 検知方式 | 動作電圧 | 消費電流 | 出力電流 | 繰返し精度 | スイッチング周波数 | 表示灯 | 使用温度範囲 | ケーブル長 | 保護等級 |
| D: DC 2線式（常時開） | スロット／クランプ取付 | 環NS中間検出 | 5~30V DC | ≦0.05mA | ≦100mA | <0.2㎜ | ≦2000Hz | 赤色LED表示灯 | -20~+70℃ | 2m | IP67 |
価格表
・下表の価格表は25年6月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | ￥基準単価 | |||||||||||||
| Type | リード | モータ位置 | ストローク | |||||||||||
| 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | |||
| E-ECTL60 | 5 | BC | 25,880 | 26,580 | 29,980 | 30,680 | 34,080 | 34,780 | 38,750 | 39,400 | 43,530 | 44,660 | 45,790 | 46,920 |
| 10 | RC | 27,680 | 28,380 | 31,780 | 32,480 | 35,880 | 36,580 | 40,550 | 41,200 | 45,330 | 46,460 | 47,590 | 48,720 | |
| 20 | BC | 27,720 | 28,400 | 32,110 | 32,790 | 36,460 | 37,140 | 41,740 | 42,370 | 46,790 | 48,080 | 49,370 | 50,660 | |
| RC | 29,520 | 30,200 | 33,910 | 34,590 | 38,260 | 38,940 | 43,540 | 44,170 | 48,590 | 49,880 | 51,170 | 52,460 | ||
■オプション価格
| 取付方法 | ￥追加単価 |
| NA（本体取付） | 0 |
| FA（全面フランジ） | 880 |
| HA（水平取付） | 2,000 |
| GD（ガイド機構付き） | 5,540 |
| センサ数 | ￥追加単価 |
| C0（なし） | 0 |
| C1（1個） | 400 |
| C2（2個） | 790 |
| C3（3個） | 1,190 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 18日目〜 |
- ( - ) | 18日目〜 |
- ( - ) | 18日目〜 |
詳細情報
基本情報
ミスミからアクチュエータ ロッドタイプが初登場！
各種モータに対応でき、取付方法も豊富です。
ご注意
- 本商品にはモータが付属しておりませんので、別途ご購入下さい。
- 当ページの価格表は25年7月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
商品概要
アクチュエータ ロッドタイプとは、モータを用いてボールねじを介して運動を伝達し、回転運動を直線運動に変換してロッドの伸縮を駆動する装置を指します。
従来の油圧・空圧装置と比較して、省エネルギー、省スペース、低騒音、無公害、低メンテナンスコストといった特長があり、トータルコストの削減を実現します。
ミスミのアクチュエータ ロッドタイプは、アルミ合金製の本体、ボールねじ、ロッドで構成されており、汎用モータブランドの指定に応じて取付穴を加工します。
モータはお客様ご自身でご用意いただき、近接センサはオプションで選択可能です。
従来の油圧・空圧装置と比較して、省エネルギー、省スペース、低騒音、無公害、低メンテナンスコストといった特長があり、トータルコストの削減を実現します。
ミスミのアクチュエータ ロッドタイプは、アルミ合金製の本体、ボールねじ、ロッドで構成されており、汎用モータブランドの指定に応じて取付穴を加工します。
モータはお客様ご自身でご用意いただき、近接センサはオプションで選択可能です。
商品特長

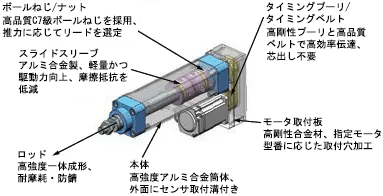

■構造
■特長
・繰り返し位置決め精度±0.01mm
・主に垂直取付や軸方向の推力用途に適している
・圧入・カシメ・クランプなどの押す・引く・圧する動作に対応
・シリンダの代替として、昇降・伸縮などの機能を実現可能
・繰り返し位置決め精度±0.01mm
・主に垂直取付や軸方向の推力用途に適している
・圧入・カシメ・クランプなどの押す・引く・圧する動作に対応
・シリンダの代替として、昇降・伸縮などの機能を実現可能
| 本体取付 | 前面フランジ取付 |
 |  |
| 水平取付 | ガイド機構付き取付 |
 |  |
使用方法
■モータの取付およびタイミングベルトの調整方法
標準型 直列 E-ECTL
1) プラスチックカバーを開け、カップリングのボルトを手動でプラスチックカバーの丸穴位置に回します。
2) スパナを使って丸穴からカップリングのボルトを緩め、モータを取り付けた後に再度ボルトを締め付けます。
3) 最後にプラスチックカバーを元に戻し、モータの取り付けが完了します。
標準型 直列 E-ECTL
1) プラスチックカバーを開け、カップリングのボルトを手動でプラスチックカバーの丸穴位置に回します。
2) スパナを使って丸穴からカップリングのボルトを緩め、モータを取り付けた後に再度ボルトを締め付けます。
3) 最後にプラスチックカバーを元に戻し、モータの取り付けが完了します。

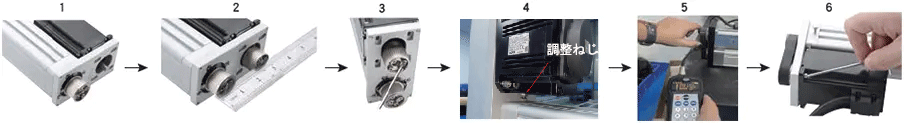

標準型 並列 E-ECTL
1) カバーを取り外し、モータを取り付けます。この時、モータの取付ネジはまだ締めず、モータが上下に動かせる状態にしておきます。
2) モータ側のタイミングプーリを取り付け、ボールねじ側のプーリと並列になるように調整します。
3) タイミングプーリのネジを締め付け、環状タイミングベルトを装着します。
4) 本体にある調整ネジでベルトの張力を調整します。
5) 張力測定器を使ってベルト張力を測定し、基準値（下表）内にあることを確認します。
6) 最後にモータの固定ネジを締め付け、モータの取り付けとタイミングプーリの調整を完了させます。
1) カバーを取り外し、モータを取り付けます。この時、モータの取付ネジはまだ締めず、モータが上下に動かせる状態にしておきます。
2) モータ側のタイミングプーリを取り付け、ボールねじ側のプーリと並列になるように調整します。
3) タイミングプーリのネジを締め付け、環状タイミングベルトを装着します。
4) 本体にある調整ネジでベルトの張力を調整します。
5) 張力測定器を使ってベルト張力を測定し、基準値（下表）内にあることを確認します。
6) 最後にモータの固定ネジを締め付け、モータの取り付けとタイミングプーリの調整を完了させます。
並列型アクチュエータ ロッドタイプの張力値（参考値）
| モータ出力 | アクチュエータ ロッドタイプ 型番 | ベルト仕様 | ベルト幅 | ベルト中心距離 | ベルト質量 | 張力値N |
| W | (mm) | (mm) | (M) | (参考) | ||
| 400W | E-ECTL60/E-ECRL8 | 3GT | 15 | 81 | 2.5 | 32~42 |
注意・禁止事項
■使用時の注意点
①使用環境温度は常温（－20℃～40℃）でご使用ください。腐食性・可燃性ガス、電磁妨害、湿気の多い環境での使用は禁止です。
②取付面は耐振動性と耐圧性を有し、かつ平面度は±0.05mm／500mm以内である必要があります。
③アクチュエータ ロッドタイプを垂直に使用する場合は、ブレーキ付きモータを選定してください。
④アクチュエータ ロッドタイプに振動や衝撃が加わるのを避けてください。使用条件においては、ロッドが回転しないように設計し、シリンダ本体の変形を防止してください。
①使用環境温度は常温（－20℃～40℃）でご使用ください。腐食性・可燃性ガス、電磁妨害、湿気の多い環境での使用は禁止です。
②取付面は耐振動性と耐圧性を有し、かつ平面度は±0.05mm／500mm以内である必要があります。
③アクチュエータ ロッドタイプを垂直に使用する場合は、ブレーキ付きモータを選定してください。
④アクチュエータ ロッドタイプに振動や衝撃が加わるのを避けてください。使用条件においては、ロッドが回転しないように設計し、シリンダ本体の変形を防止してください。
関連資料

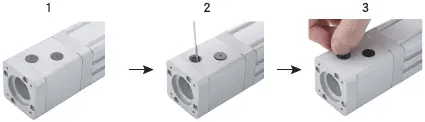

■定期グリス給油方法
・アクチュエータ ロッドタイプは定期的な潤滑が必要です。使用初期は稼働300時間後にグリスを補充し、その後は2000時間ごとに1回グリスを追加してください。
・使用推奨グリスは「GB7324-1994汎用リチウム系グリス3号」、またはMobil（モービル）製 リチウム系グリス EP3です。
・給油はグリスガン（注油器）で行うことを推奨し、液体潤滑油の使用は禁止されています。
・アクチュエータ ロッドタイプは定期的な潤滑が必要です。使用初期は稼働300時間後にグリスを補充し、その後は2000時間ごとに1回グリスを追加してください。
・使用推奨グリスは「GB7324-1994汎用リチウム系グリス3号」、またはMobil（モービル）製 リチウム系グリス EP3です。
・給油はグリスガン（注油器）で行うことを推奨し、液体潤滑油の使用は禁止されています。
標準型
1)サイレンサーを取り外し、ボールねじにグリスを注油します。
2)ロッドを手動で数回伸縮させ、ボールねじ全体に潤滑剤が行き渡るようにします。
[ ! ]標準型E-ECTL75以上および大推力型にはグリスニップルが付属しており、ベアリングへの潤滑にも使用可能です。
1)サイレンサーを取り外し、ボールねじにグリスを注油します。
2)ロッドを手動で数回伸縮させ、ボールねじ全体に潤滑剤が行き渡るようにします。
[ ! ]標準型E-ECTL75以上および大推力型にはグリスニップルが付属しており、ベアリングへの潤滑にも使用可能です。
