ミスミ

MISUMI economy

【エコノミーシリーズ】 RoHS対応薄肉アンギュラ玉軸受 2列正面組合せ

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 2,200円～34,270円

税込単価: 2,420円～37,697円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応薄肉アンギュラ玉軸受単列

通常価格(税別)： 980円 (税込価格：1,078円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応アンギュラ玉軸受 2列組合せDF(正面)型

通常価格(税別)： 1,100円 (税込価格：1,210円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

環境対応
RoHS対応（10物質）
軌道輪形状
アンギュラ玉（複列）
シールド素材・形状
開放型
外輪タイプ
フラット
精度(JIS)
等級5
荷重方向
ラジアル / スラスト荷重・アキシアル
軌道輪列数
複列
サイズ規格
メートル系

ご注意

25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が25型番あります。

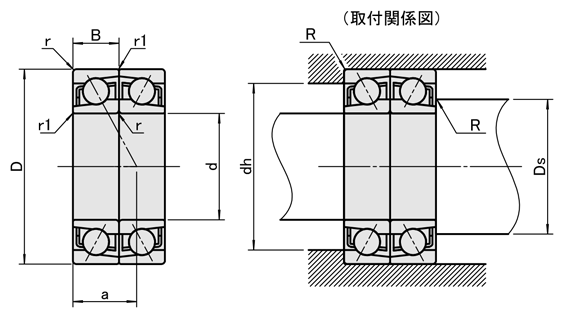

外形図
型番リスト
詳細情報

外形図

[ ! ]軸受精度 JIS B 1514 5級
[ ! ]軸受の技術データ参照は>>こちら
[ M ]材　質 SUJ2相当
接触角：25°
振動等級：V1

規格表

注文例	型番　（　Type　+　ベアリング品番　）
	E-B7904-DF

型番		外形寸法（mm）			定格荷重(KN)		限界回転数（rpm）		r (min)	r1 (min)	作用点 a	取付寸法			質量（g）
Type	ベアリング品番	内径ｄ	外径Ｄ	幅B	Cr	Cor	グリース潤滑	油潤滑	r (min)	r1 (min)	作用点 a	Ds(min.)	dh(max.)	R(max.)	質量（g）
E-B	7900-DF	10	22	6	3.9	2	44100	66500	0.3	0.2	1.6	12	20	0.3	20
	7901-DF	12	24	6	4.06	2.2	39200	59500			2.6	14	22		20
	7902-DF	15	28	7	6.01	3.6	35000	52500			3	17	26		40
	7903-DF	17	30	7	6.34	4	31500	46900			4	19	28		40
	7904-DF	20	37	9	9.26	6	26600	39200			4.4	22	35		80
	7905-DF	25	42		10.24	7.6	22400	33600			6.8	27	40		80
	7906-DF	30	47		10.89	8.6	18200	28000			9.2	32	45		100
	7907-DF	35	55	10	14.95	12.4	15400	25200	0.6	0.3	11.2	38.2	51.8	0.6	140
	7908-DF	40	62	12	19.01	16	12600	21000			12	43.2	58.8		220
	7909-DF	45	68		20.15	18	11900	19600			14.6	66.6	64.8		252
	7910-DF	50	72		20.64	19.6	11200	18200			16.6	53.2	68.8		258
	7911-DF	55	80	13	29.58	27.4	10500	16800	1.1		18.8	59.6	75.4	1.1	348
	7912-DF	60	85		30.23	29.2	9800	15400			21	64.6	80.4		374
	7913-DF	65	90		31.69	32	9100	14000			23.4	69.6	85.4		400
	7914-DF	70	100	16	52.81	65	7700	12600			23.8	74.6	95.4		680
	7915-DF	75	105		54.93	71	7000	11900			26.2	79.6	100		720
	7916-DF	80	110		56.06	73	6650	11200			28.4	84.6	105		760
	7917-DF	85	120	18	70.85	91	6300	10500		0.6	30	91	114		1060
	7918-DF	90	125		71.83	96	5950	9800			32.4	96	119		1120
	7919-DF	95	130		75.08	104	5950	9800			34.6	101	124		1164
	7920-DF	100	140	20	92.95	126	5600	9100			36.2	106	134		1580
	7921-DF	105	145		92.95	131	5250	8400			38.6	111	139		1620
	7922-DF	110	150		95.06	136	5250	8400			40.8	116	144		1680
	7924-DF	120	165	22	118.3	173	4900	7700			44.8	126	159		2300
	7926-DF	130	180	24	141.54	204	4690	7000	1.5		48.6	137	173	1.5	3040

型番リスト

表示件数

型番

内径 d

(φ)

外径 D

(φ)

幅 B

(mm)

基本定格荷重 Cr(動)

(N)

許容回転数

(rpm)

基本定格荷重 Cor(静)

(N)

重量

(g)

最小発注数量

10	22	6	3900	44100	2000	20	2個
12	24	6	4062.5	39200	2200	20	2個
15	28	7	6012.5	35000	3600	40	2個
17	30	7	6337.5	31500	4000	40	2個
20	37	9	9262.5	26600	6000	80	2個
25	42	9	10237.5	22400	7600	80	2個
30	47	9	10887.5	18200	8600	100	2個
35	55	10	14950	15400	12400	140	2個
40	62	12	19012.5	12600	16000	220	2個
45	68	12	20150	11900	18000	252	2個
50	72	12	20637.5	11200	19600	258	2個
55	80	13	29575	10500	27400	348	2個
60	85	13	30225	9800	29200	374	2個
65	90	13	31687.5	9100	32000	400	2個
70	100	16	52812.5	7700	65000	680	2個
75	105	16	54925	7000	71000	720	2個
80	110	16	56062.5	6650	73000	760	2個
85	120	18	70850	6300	91000	1060	2個
90	125	18	71825	5950	96000	1120	2個
95	130	18	75075	5950	104000	1164	2個
100	140	20	92950	5600	126000	1580	2個
105	145	20	92950	5250	131000	1620	2個
110	150	20	95062.5	5250	136000	1680	2個
120	165	22	118300	4900	173000	2300	2個
130	180	24	141537.5	4690	204000	3040	2個

通常単価(税別) (税込単価)	通常出荷日

2,200円 ( 2,420円 )	15日目〜
2,340円 ( 2,574円 )	15日目〜
2,550円 ( 2,805円 )	15日目〜
2,700円 ( 2,970円 )	在庫品1日目当日出荷可能
2,840円 ( 3,124円 )	15日目〜
3,070円 ( 3,377円 )	15日目〜
3,280円 ( 3,608円 )	15日目〜
4,000円 ( 4,400円 )	15日目〜
4,300円 ( 4,730円 )	15日目〜
4,730円 ( 5,203円 )	15日目〜
4,880円 ( 5,368円 )	15日目〜
6,420円 ( 7,062円 )	15日目〜
7,780円 ( 8,558円 )	15日目〜
8,850円 ( 9,735円 )	15日目〜
9,440円 ( 10,384円 )	15日目〜
11,770円 ( 12,947円 )	15日目〜
14,030円 ( 15,433円 )	15日目〜
16,810円 ( 18,491円 )	15日目〜
17,640円 ( 19,404円 )	15日目〜
18,140円 ( 19,954円 )	15日目〜
19,180円 ( 21,098円 )	15日目〜
20,700円 ( 22,770円 )	15日目〜
21,550円 ( 23,705円 )	15日目〜
24,090円 ( 26,499円 )	15日目〜
34,270円 ( 37,697円 )	15日目〜

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
