ミスミ

MISUMI economy

【エコノミーシリーズ】 RoHS対応薄肉アンギュラ玉軸受単列自在型

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 3,300円～29,250円

税込単価: 3,630円～32,175円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応薄肉アンギュラ玉軸受単列

通常価格(税別)： 980円 (税込価格：1,078円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応極薄肉アンギュラ玉軸受単列

通常価格(税別)： 2,000円 (税込価格：2,200円)

通常出荷日：15 日目～

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

環境対応
RoHS対応（10物質）
軌道輪形状
アンギュラ玉（単列）
シールド素材・形状
開放型
外輪タイプ
フラット
精度(JIS)
等級4
荷重方向
ラジアル / スラスト荷重・アキシアル
軌道輪列数
単列
サイズ規格
メートル系

ご注意

25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が25型番あります。

外形図
型番リスト
詳細情報

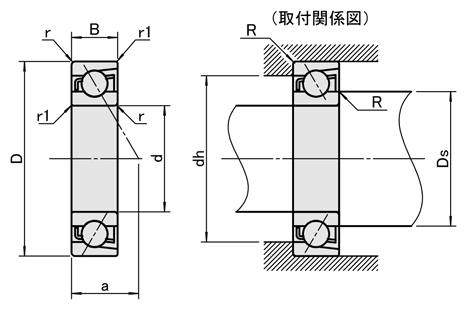

外形図

[ ! ]軸受精度 JIS B 1514 4級
[ ! ]軸受の技術データ参照は>>こちら
[ M ]材　質 SUJ2相当
接触角：25°
振動等級：V1

規格表

注文例	型番　（　Type　+　ベアリング品番　）
	E-B7904SU

型番		外形寸法（mm）			定格荷重(KN)		限界回転数（rpm）		r (min)	r₁ (min)	作用点 a	取付寸法			質量（g）
Type	ベアリング品番	内径ｄ	外径Ｄ	幅B	Cr	Cor	グリース潤滑	油潤滑	r (min)	r₁ (min)	作用点 a	Ds(min.)	dh(max.)	R(max.)	質量（g）
E-B	7900SU	10	22	6	2.4	1.0	63000	95000	0.3	0.2	6.8	12	20	0.3	10
	7901SU	12	24	6	2.5	1.1	56000	85000			7.3	14	22		10
	7902SU	15	28	7	3.7	1.8	50000	75000			8.5	17	26		20
	7903SU	17	30	7	3.9	2	45000	67000			9	19	28		20
	7904SU	20	37	9	5.7	3.0	38000	56000			11.2	22	35		40
	7905SU	25	42		6.3	3.8	32000	48000			12.4	27	40		40
	7906SU	30	47		6.7	4.3	26000	40000			13.6	32	45		50
	7907SU	35	55	10	9.2	6.2	22000	36000	0.6	0.3	15.6	38.2	51.8	0.6	70
	7908SU	40	62	12	11.7	8.0	18000	30000			18	43.2	58.8		110
	7909SU	45	68		12.4	9	17000	28000			19.3	66.6	64.8		126
	7910SU	50	72		12.7	9.8	16000	26000			20.3	53.2	68.8		129
	7911SU	55	80	13	18.2	13.7	15000	24000	1.1		22.4	59.6	75.4	1.1	174
	7912SU	60	85		18.6	14.6	14000	22000			23.5	64.6	80.4		187
	7913SU	65	90		19.5	16	13000	20000			24.7	69.6	85.4		200
	7914SU	70	100	16	32.5	32.5	11000	18000			27.9	74.6	95.4		340
	7915SU	75	105		33.8	35.5	10000	17000			29.1	79.6	100		360
	7916SU	80	110		34.5	36.5	9500	16000			30.2	84.6	105		380
	7917SU	85	120	18	43.6	45.5	9000	15000		0.6	33	91	114		530
	7918SU	90	125		44.2	48.0	8500	14000			34.2	96	119		560
	7919SU	95	130		46.2	52	8500	14000			35.3	101	124		582
	7920SU	100	140	20	57.2	63.0	8000	13000			38.1	106	134		790
	7921SU	105	145		57.2	65.5	7500	12000			39.3	111	139		810
	7922SU	110	150		58.5	68.0	7500	12000			40.4	116	144		840
	7924SU	120	165	22	72.8	86.5	7000	11000			44.4	126	159		1150
	7926SU	130	180	24	87.1	102.0	6700	10000	1.5		48.3	137	173	1.5	1520

型番リスト

表示件数

型番

内径 d

(φ)

外径 D

(φ)

幅 B

(mm)

基本定格荷重 Cr(動)

(N)

許容回転数

(rpm)

基本定格荷重 Cor(静)

(N)

重量

(g)

最小発注数量

10	22	6	2400	63000	1000	10	2個
12	24	6	2500	56000	1100	10	2個
15	28	7	3700	50000	1800	20	2個
17	30	7	3900	45000	2000	20	2個
20	37	9	5700	38000	3000	40	2個
25	42	9	6300	32000	3800	40	2個
30	47	9	6700	26000	4300	50	2個
35	55	10	9200	22000	6200	70	2個
40	62	12	11700	18000	8000	110	2個
45	68	12	12400	17000	9000	126	2個
50	72	12	12700	16000	9800	129	2個
55	80	13	18200	15000	13700	174	2個
60	85	13	18600	14000	14600	187	2個
65	90	13	19500	13000	16000	200	2個
70	100	16	32500	11000	32500	340	2個
75	105	16	33800	10000	35500	360	2個
80	110	16	34500	9500	36500	380	2個
85	120	18	43600	9000	45500	530	2個
90	125	18	44200	8500	48000	560	2個
95	130	18	46200	8500	52000	582	2個
100	140	20	57200	8000	63000	790	2個
105	145	20	57200	7500	65500	810	2個
110	150	20	58500	7500	68000	840	2個
120	165	22	72800	7000	86500	1150	2個
130	180	24	87100	6700	102000	1520	2個

通常単価(税別) (税込単価)	通常出荷日

3,300円 ( 3,630円 )	15日目〜
3,320円 ( 3,652円 )	15日目〜
3,770円 ( 4,147円 )	15日目〜
4,590円 ( 5,049円 )	15日目〜
5,390円 ( 5,929円 )	15日目〜
5,260円 ( 5,786円 )	15日目〜
6,640円 ( 7,304円 )	15日目〜
7,150円 ( 7,865円 )	15日目〜
7,840円 ( 8,624円 )	15日目〜
9,340円 ( 10,274円 )	15日目〜
10,240円 ( 11,264円 )	15日目〜
13,190円 ( 14,509円 )	15日目〜
13,320円 ( 14,652円 )	15日目〜
12,360円 ( 13,596円 )	15日目〜
12,820円 ( 14,102円 )	15日目〜
13,420円 ( 14,762円 )	15日目〜
15,830円 ( 17,413円 )	15日目〜
17,130円 ( 18,843円 )	15日目〜
17,140円 ( 18,854円 )	15日目〜
17,240円 ( 18,964円 )	15日目〜
16,910円 ( 18,601円 )	15日目〜
17,610円 ( 19,371円 )	15日目〜
18,400円 ( 20,240円 )	15日目〜
20,500円 ( 22,550円 )	15日目〜
29,250円 ( 32,175円 )	15日目〜

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
