【エコノミーシリーズ】 RoHS対応極薄肉アンギュラ玉軸受単列

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 2,000円～12,550円

税込単価: 2,200円～13,805円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応薄肉アンギュラ玉軸受単列

通常価格(税別)： 980円 (税込価格：1,078円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応極薄肉アンギュラ 2列正面組合せ

通常価格(税別)： 3,990円 (税込価格：4,389円)

通常出荷日：15 日目～

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

環境対応
RoHS対応（10物質）
軌道輪形状
アンギュラ玉（単列）
シールド素材・形状
開放型
外輪タイプ
フラット
精度(JIS)
等級5
荷重方向
ラジアル / スラスト荷重・アキシアル
軌道輪列数
単列
サイズ規格
メートル系

ご注意

25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が20型番あります。

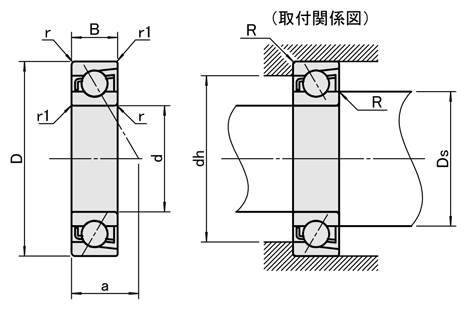

外形図
型番リスト
詳細情報

外形図

[ ! ]軸受精度 JIS B 1514 5級
[ ! ]軸受の技術データ参照は>>こちら
[ M ]材　質 SUJ2相当
接触角：25°
振動等級：V1

規格表

注文例	型番　（　Type　+　ベアリング品番　）
	E-B7803

型番		外形寸法（mm）			定格荷重(KN)		限界回転数（rpm）		r (min)	r1 (min)	作用点 a	取付寸法			質量（g）
Type	ベアリング品番	内径ｄ	外径Ｄ	幅B	Cr	Cor	グリース潤滑	油潤滑	r (min)	r1 (min)	作用点 a	Ds(min.)	dh(max.)	R(max.)	質量（g）
E-B	7803	17	26	5	2.2	1.5	48000	75000	0.3	0.15	7.5	19	24	0.3	8
	7804	20	32	7	3.6	2.5	40000	63000			9.6	22	30		18
	7805	25	37		3.9	3	34000	53000			10.8	27	35		22
	7806	30	42		4.1	3.5	28000	45000			11.9	32	40		25
	7807	35	47		4.3	4	26000	40000			13.1	37	45		29
	7808	40	52		4	4.5	22000	34000			14.3	42	50		32
	7809	45	58		4.6	5	20000	30000			15.5	47	56		40
	7810	50	65		6.8	7.3	18000	28000			16.9	52	63		52
	7811	55	72	9	9.5	10.2	16000	24000			19.3	57	70		81
	7812	60	78	10	12.7	13.4	15000	22000			21.1	62	76		100
	7813	65	85		12.7	14	13000	20000	0.6	0.3	22.5	68.2	81.8	0.6	125
	7814	70	90		13	15	13000	19000			23.7	73.2	86.8		133
	7815	75	95		13.3	16	12000	18000			24.9	78.2	91.8		142
	7816	80	100		13.8	17	11000	17000			26	83.2	96.8		150
	7817	85	110	13	20.3	24	10000	16000	1		29.3	89.6	105.4	1	262
	7818	90	115		20.3	25	10000	15000			30.5	94.6	110.4		274
	7819	95	120		20.8	25.5	9500	14000			31.6	99.6	115.4		287
	7820	100	125		21.2	27.5	8500	13000			32.8	104.6	120.4		301
	7821	105	130		21.6	28.5	8000	12000			34	109.6	125.4		314
	7822	110	140	16	30.2	38	7500	12000			37.2	114.6	135.4		496

型番リスト

表示件数

型番

内径 d

(φ)

外径 D

(φ)

幅 B

(mm)

基本定格荷重 Cr(動)

(N)

許容回転数

(rpm)

基本定格荷重 Cor(静)

(N)

重量

(g)

最小発注数量

17	26	5	2200	48000	1500	8	2個
20	32	7	3600	40000	2500	18	2個
25	37	7	3900	34000	3000	22	2個
30	42	7	4100	28000	3500	25	2個
35	47	7	4300	26000	4000	29	2個
40	52	7	4000	22000	4500	32	2個
45	58	7	4600	20000	5000	40	2個
50	65	7	6800	18000	7300	52	2個
55	72	9	9500	16000	10200	81	2個
60	78	10	12700	15000	13400	100	2個
65	85	10	12700	13000	14000	125	2個
70	90	10	13000	13000	15000	133	2個
75	95	10	13300	12000	16000	142	2個
80	100	10	13800	11000	17000	150	2個
85	110	13	20300	10000	24000	262	2個
90	115	13	20300	10000	25000	274	2個
95	120	13	20800	9500	25500	287	2個
100	125	13	21200	8500	27500	301	2個
105	130	13	21600	8000	28500	314	2個
110	140	16	30200	7500	38000	496	2個

通常単価(税別) (税込単価)	通常出荷日

2,000円 ( 2,200円 )	15日目〜
2,120円 ( 2,332円 )	15日目〜
2,200円 ( 2,420円 )	15日目〜
2,500円 ( 2,750円 )	15日目〜
2,700円 ( 2,970円 )	15日目〜
2,800円 ( 3,080円 )	15日目〜
3,100円 ( 3,410円 )	15日目〜
3,200円 ( 3,520円 )	15日目〜
3,710円 ( 4,081円 )	15日目〜
4,000円 ( 4,400円 )	15日目〜
5,900円 ( 6,490円 )	15日目〜
6,400円 ( 7,040円 )	15日目〜
6,750円 ( 7,425円 )	15日目〜
7,090円 ( 7,799円 )	15日目〜
7,190円 ( 7,909円 )	15日目〜
9,360円 ( 10,296円 )	15日目〜
10,360円 ( 11,396円 )	15日目〜
11,160円 ( 12,276円 )	15日目〜
12,140円 ( 13,354円 )	15日目〜
12,550円 ( 13,805円 )	15日目〜

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
