ミスミ

MISUMI economy

【エコノミーシリーズ】 RoHS対応極薄肉アンギュラ 2列正面組合せ

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 3,990円～23,680円

税込単価: 4,389円～26,048円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応極薄肉アンギュラ玉軸受単列

通常価格(税別)： 2,000円 (税込価格：2,200円)

通常出荷日：15 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応極薄肉アンギュラ 2列背面組合せ

通常価格(税別)： 4,320円 (税込価格：4,752円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

環境対応
RoHS対応（10物質）
軌道輪形状
アンギュラ玉（複列）
シールド素材・形状
開放型
外輪タイプ
フラット
精度(JIS)
等級5
荷重方向
ラジアル / スラスト荷重・アキシアル
軌道輪列数
複列
サイズ規格
メートル系

ご注意

25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が20型番あります。

外形図
型番リスト
詳細情報

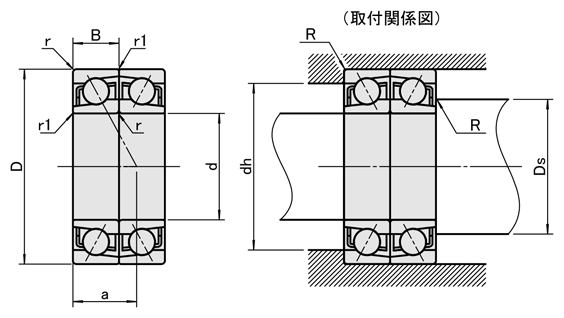

外形図

[ ! ]軸受精度 JIS B 1514 5級
[ ! ]軸受の技術データ参照は>>こちら
[ M ]材　質 SUJ2相当
接触角：25°
振動等級：V1

規格表

注文例	型番　（　Type　+　ベアリング品番　）
	E-B7803-DF

型番		外形寸法（mm）			定格荷重(KN)		限界回転数（rpm）		r (min)	r1 (min)	作用点 a	取付寸法			質量（g）
Type	ベアリング品番	内径ｄ	外径Ｄ	幅B	Cr	Cor	グリース潤滑	油潤滑	r (min)	r1 (min)	作用点 a	Ds(min.)	dh(max.)	R(max.)	質量（g）
E-B	7803-DF	17	26	5	3.58	3	33600	52500	0.3	0.15	5	19	24	0.3	16
	7804-DF	20	32	7	5.85	5	28000	44100			5.2	22	30		36
	7805-DF	25	37		6.34	6	23800	37100			7.6	27	35		44
	7806-DF	30	42		6.66	7	19600	31500			9.8	32	40		50
	7807-DF	35	47		6.99	8	18200	28000			12.2	37	45		58
	7808-DF	40	52		6.5	9	15400	23800			14.6	42	50		64
	7809-DF	45	58		7.48	10	14000	21000			17	47	56		80
	7810-DF	50	65		11.05	14.6	12600	19600			19.8	52	63		104
	7811-DF	55	72	9	15.44	20.4	11200	16800			20.6	57	70		162
	7812-DF	60	78	10	20.64	26.8	10500	15400			22.2	62	76		200
	7813-DF	65	85		20.64	28	9100	14000	0.6	0.3	25	68.2	81.8	0.6	250
	7814-DF	70	90		21.13	30	9100	13300			27.4	73.2	86.8		266
	7815-DF	75	95		21.61	32	8400	12600			29.8	78.2	91.8		284
	7816-DF	80	100		22.43	34	7700	11900			32	83.2	96.8		300
	7817-DF	85	110	13	32.99	48	7000	11200	1		32.6	89.6	105.4	1	524
	7818-DF	90	115		32.99	50	7000	10500			35	94.6	110.4		548
	7819-DF	95	120		33.8	51	6650	9800			37.2	99.6	115.4		574
	7820-DF	100	125		34.45	55	5950	9100			39.6	104.6	120.4		602
	7821-DF	105	130		35.1	57	5600	8400			42	109.6	125.4		628
	7822-DF	110	140	16	49.08	76	5250	8400			42.4	114.6	135.4		992

型番リスト

表示件数

型番

内径 d

(φ)

外径 D

(φ)

幅 B

(mm)

基本定格荷重 Cr(動)

(N)

許容回転数

(rpm)

基本定格荷重 Cor(静)

(N)

重量

(g)

最小発注数量

17	26	5	3575	33600	3000	16	2個
20	32	7	5850	28000	5000	36	2個
25	37	7	6337.5	23800	6000	44	2個
30	42	7	6662.5	19600	7000	50	2個
35	47	7	6987.5	18200	8000	58	2個
40	52	7	6500	15400	9000	64	2個
45	58	7	7475	14000	10000	80	2個
50	65	7	11050	12600	14600	104	2個
55	72	9	15437.5	11200	20400	162	2個
60	78	10	20637.5	10500	26800	200	2個
65	85	10	20637.5	9100	28000	250	2個
70	90	10	21125	9100	30000	266	2個
75	95	10	21612.5	8400	32000	284	2個
80	100	10	22425	7700	34000	300	2個
85	110	13	32987.5	7000	48000	524	2個
90	115	13	32987.5	7000	50000	548	2個
95	120	13	33800	6650	51000	574	2個
100	125	13	34450	5950	55000	602	2個
105	130	13	35100	5600	57000	628	2個
110	140	16	49075	5250	76000	992	2個

通常単価(税別) (税込単価)	通常出荷日

3,990円 ( 4,389円 )	15日目〜
4,390円 ( 4,829円 )	15日目〜
4,300円 ( 4,730円 )	15日目〜
4,670円 ( 5,137円 )	15日目〜
5,990円 ( 6,589円 )	15日目〜
5,940円 ( 6,534円 )	15日目〜
6,620円 ( 7,282円 )	15日目〜
6,800円 ( 7,480円 )	15日目〜
8,580円 ( 9,438円 )	15日目〜
9,350円 ( 10,285円 )	15日目〜
10,870円 ( 11,957円 )	15日目〜
11,350円 ( 12,485円 )	15日目〜
12,640円 ( 13,904円 )	15日目〜
13,490円 ( 14,839円 )	15日目〜
15,800円 ( 17,380円 )	15日目〜
18,330円 ( 20,163円 )	15日目〜
20,420円 ( 22,462円 )	15日目〜
20,370円 ( 22,407円 )	15日目〜
22,940円 ( 25,234円 )	15日目〜
23,680円 ( 26,048円 )	15日目〜

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
