バックラッシレスプーリ 8YUタイプ
- 通常単価(税別)
- -
- 税込単価
- -
GTタイプのバックラッシレスプーリです。理論上のバックラッシ量が0となり、通常...
詳細情報を確認するご注意
- 歯面にタップ穴がつく際、軸穴径によっては付属品セットスクリューが飛び出し、ベルトと干渉する場合がございますので3DプレビューやCADをご確認ください。飛び出してしまう場合、追加工SLH「セットスクリュー長さ変更」やB形状への変更をご検討ください。
- フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
- 規格表内の赤文字は24年4月に追加した商品です。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が15,528型番あります。

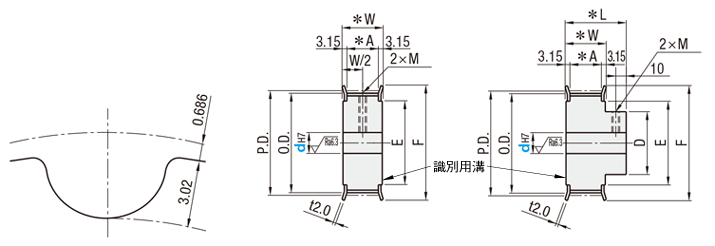

外形図・規格表
■8YUタイプ
●プーリ形状
標準歯形
A形
B形
[ ! ]
[ ! ]
[ ! ]軸穴仕様H(丸穴)・V,F(段付穴)・Y(両端段付穴)の場合、タップ穴は付きません。
[ ! ]歯部とＦ寸を除く指示無き寸法公差はJISB0405m級に準じる。
[ ! ]歯部とＦ寸を除く指示無き寸法公差はJISB0405m級に準じる。
■ベルト呼び幅・寸法
mm | 呼び | ||||||
YU8150 | YU8200 | YU8250 | YU8300 | YU8400 | YU8500 | YU8600 | |
A | 16.7 | 21.7 | 26.7 | 31.7 | 41.7 | 52.7 | 62.7 |
W | 23 | 28 | 33 | 38 | 48 | 59 | 69 |
L | 43 | 48 | 53 | 58 | 68 | 79 | 89 |
■タップ穴寸法表(軸穴仕様：P・N)
| dH7 軸穴内径 | M (並目) | 付属品 セットスクリュー |
| 16〜17 | M5 | M5×4 |
| 18〜30 | M6 | M6×5 |
| 31〜45 | M8 | M8×6 |
| 46〜70 | M10 | M10×8 |
●軸穴仕様 軸穴仕様記号と各寸法を下表よりお選びください。 [ ! ]軸穴に表面処理が付かない場合があります。
H 丸穴
P 丸穴＋タップ
N 新JISキー溝穴＋タップ
V 段付穴
F 段付穴(ボス側ザグリ)
Y 両端段付穴
[ NG ]GPAは適用不可
[ ! ]タップ穴とセットスクリューは付きません。
[ NG ]GPAは適用不可
[ ! ]B形のみ適用
[ ! ]タップ穴とセットスクリューは付きません。
[ ! ]Q(R)－Y≧2
[ NG ]GPAは適用不可
[ ! ]A形のみ適用
[ ! ]タップ穴とセットスクリューは付きません。
[ ! ]Q－R≧2
[ ! ]R－WB≧2
Type | ベルト幅 | 材質＊ | 表面処理 | 付属品＊ | |||||||
15mm | 20mm | 25mm | 30mm | 40mm | 50mm | 60mm | プーリ | フランジ | セットスクリュー | ||
YU8150 | YU8200 | YU8250 | YU8300 | YU8400 | YU8500 | YU8600 | |||||
GBPA | ● | ● | ● | ● | ● | ● | ● | アルミ合金 | アルミ合金 | 白アルマイト | SUS304 |
GBPB | ● | ● | ● | ● | ● | ● | ● | 黒アルマイト | |||
GBPK | ● | ● | ● | ● | ● | ● | ● | 硬質アルマイト | |||
GBPN | ● | ● | ● | ● | ● | ● | ● | 無電解ニッケルメッキ | |||
GBPT | ● | ● | ● | ● | ● | ● | ● | S45C相当 | SPCC | − | クロムモリブデン鋼 |
GBPM | ● | ● | ● | ● | ● | ● | ● | 四三酸化鉄皮膜 | (四三酸化鉄皮膜) | ||
GBPP | ● | ● | ● | ● | ● | ● | ● | 無電解ニッケルメッキ | |||
GBPS | ● | ● | ● | ● | - | - | - | SUS304 | SUS304 | - | SUS304 |
[ ! ]輸送中の揺れによりセットスクリューが本体から外れている場合がございます。
規格表
| 型式 | − | プーリ形状 | − | 軸穴仕様・内径 | − | Z | − | J | − | Q | − | R | − | S | − | T | |
| (軸穴仕様：H・P・N) | GBPA30YU8150 | − | A | − | P25 | ||||||||||||
| (軸穴仕様：V・F) | GBPT36YU8200 | − | B | − | V20 | − | Z24 | − | J20.0 | ||||||||
| (軸穴仕様：Y) | GBPM40YU8250 | − | A | − | Y30 | − | Q34 | − | R38 | − | S10 | − | T15 |
| 型式 | プーリ 形状 | プーリ形状 | P.D. | O.D. | D | GBPA・ GBPB・ GBPK・ GBPN・ GBPT・ GBPM・ GBPP | GBPS | ||||||||||||||||||||
| Type | 歯数 | 種類 呼び幅 | A | B | |||||||||||||||||||||||
| 軸穴仕様 (～)1mm単位指定(・)選択 | 軸穴仕様 (～)1mm単位指定(・)選択 | ||||||||||||||||||||||||||
| H(d) 丸穴 | P(d) 丸穴+タップ | N(d) キー溝+タップ | V 段付穴 ※GPT、GPMのみ選択可 | Y 両段付穴 ※GPT、GPMのみ選択可 | H(d) 丸穴 | P(d) 丸穴＋タップ | N(d) キー溝＋タップ | V・F 段付穴 ※GPT、GPMのみ選択可 | F | E | ｔ ※ | F | E | ｔ | |||||||||||||
| V(d) | Z | J | Y(d) | Q・R | S･T | V・F(d) | Z | J | |||||||||||||||||||
| Z−d≧2 | (0.1mm単位) | (0.1mm単位) | Z−d≧2 | (0.1mm単位) | |||||||||||||||||||||||
| アルミ GBPA GBPB GBPK GBPN 鉄 GBPT GBPM GBPP ステンレス GBPS | 20 | YU8150 YU8200 YU8250 YU8300 YU8400 YU8500 YU8600 | A B | 16～32 | 16～28 | 16～21 | 16～30 | 18～32 | 3.0≦J≦W−3.0 | 16～30 | 18～32 | 3～23 S＋T≦W−3 | 16～32 | 16～20 | 16～18 | 16～30 | 18～32 | 3.0≦J≦L−3.0 | 50.93 | 49.56 | 36 | 62 | 40 | 2 | 58 | 40 | 1.5 |
| 21 | 16～32 | 16～28 | 16～21 | 16～30 | 18～32 | 16～30 | 18～32 | 16～32 | 16～20 | 16～18 | 16～30 | 18～32 | 53.48 | 52.10 | 36 | 61 | 45 | 1.5(1.6) | 61 | 45 | |||||||
| 22 | 16～37 | 16～29 | 16～26 | 16～35 | 18～37 | 16～35 | 18～37 | 16～37 | 16～24 | 16～22 | 16～32 | 18～34 | 56.02 | 54.65 | 40 | 64 | 2 | ||||||||||
| 23 | 16～39 | 16～30 | 16～26 | 16～37 | 18～39 | 16～37 | 18～39 | 16～38 | 16～26 | 16～22 | 16～36 | 18～38 | 58.57 | 57.20 | 42 | 67 | 50 | 1.5(1.6) | 67 | 50 | |||||||
| 24 | 16～42 | 16～34 | 16～30 | 16～40 | 18～42 | 16～40 | 18～42 | 16～40 | 16～28 | 16～24 | 16～38 | 18～40 | 61.12 | 59.74 | 44 | 70 | 2 | ||||||||||
| 25 | 16～48 | 16～36 | 16～30 | 16～46 | 18～48 | 16～46 | 18～48 | 16～42 | 16～30 | 16～26 | 16～40 | 18～42 | 63.66 | 62.29 | 46 | 72 | 52 | 2 | |||||||||
| 26 | 16～50 | 16～38 | 16～30 | 16～48 | 18～50 | 16～48 | 18～50 | 16～42 | 16～32 | 16～28 | 16～43 | 18～45 | 66.21 | 64.84 | 48 | 75 | 54 | 2 | 74 | 58 | |||||||
| 27 | 16～52 | 16～42 | 16～30 | 16～50 | 18～52 | 16～50 | 18～52 | 16～46 | 16～35 | 16～30 | 16～44 | 18～46 | 68.75 | 67.38 | 50 | 80 | 60 | 1.5(1.6) | 80 | 60 | |||||||
| 28 | 16～52 | 16～42 | 16～30 | 16～50 | 18～52 | 16～50 | 18～52 | 16～47 | 16～35 | 16～30 | 16～44 | 18～46 | 71.30 | 69.93 | 52 | 59 | 2 | ||||||||||
| 29 | 16～54 | 16～42 | 16～30 | 16～52 | 18～54 | 16～52 | 18～54 | 16～48 | 16～36 | 16～30 | 16～46 | 18～48 | 73.85 | 72.48 | 54 | 60 | 1.5(1.6) | ||||||||||
| 30 | 16～59 | 16～45 | 16～30 | 16～57 | 18～59 | 16～57 | 18～59 | 16～52 | 16～39 | 16～30 | 16～50 | 18～52 | 76.39 | 75.02 | 56 | 85 | 64 | 2 | 87 | 67 | |||||||
| 31 | 16～59 | 16～45 | 16～30 | 16～57 | 18～59 | 16～57 | 18～59 | 16～50 | 16～39 | 16～30 | 16～48 | 18～50 | 78.94 | 77.57 | 58 | 87 | 67 | 1.5(1.6) | |||||||||
| 32 | 20～59 | 20～48 | 20～30 | 20～57 | 22～59 | 20～57 | 22～59 | 20～55 | 20～42 | 20～30 | 20～48 | 22～50 | 81.49 | 80.12 | 60 | 90 | 69 | 2 | |||||||||
| 33 | 20～63 | 20～50 | 20～30 | 20～61 | 22～63 | 20～61 | 22～63 | 20～56 | 20～45 | 20～30 | 20～54 | 22～56 | 84.03 | 82.66 | 62 | 87 | 67 | 1.5(1.6) | |||||||||
| 34 | 20～67 | 20～52 | 20～30 | 20～65 | 22～67 | 20～65 | 22～67 | 20～58 | 20～45 | 20～30 | 20～54 | 22～56 | 86.58 | 85.21 | 64 | 95 | 74 | 2 | 95 | 75 | |||||||
| 35 | 20～68 | 20～52 | 20～30 | 20～66 | 22～68 | 20～66 | 22～68 | 20～60 | 20～48 | 20～30 | 20～58 | 22～60 | 89.13 | 87.75 | 66 | 75 | 1.5(1.6) | ||||||||||
| 36 | 20～72 | 20～58 | 20～30 | 20～70 | 22～72 | 20～70 | 22～72 | 20～64 | 20～48 | 20～30 | 20～60 | 22～62 | 91.67 | 90.30 | 68 | 100 | 79 | 2 | 99 | 80 | |||||||
| 37 | 20～74 | 20～58 | 20～30 | 20～72 | 22～74 | 20～72 | 22～74 | 20～63 | 20～50 | 20～30 | 20～61 | 22～63 | 94.22 | 92.85 | 70 | 99 | 80 | 1.5(1.6) | |||||||||
| 38 | 20～76 | 20～62 | 20～30 | 20～74 | 22～76 | 20～74 | 22～76 | 20～68 | 20～52 | 20～30 | 20～62 | 22～64 | 96.77 | 95.39 | 72 | 105 | 84 | 2 | 104 | 84 | |||||||
| 39 | 20～78 | 20～62 | 20～30 | 20～76 | 22～78 | 20～76 | 22～78 | 20～70 | 20～54 | 20～30 | 20～64 | 22～66 | 99.31 | 97.94 | 74 | 111 | 90 | 1.5(1.6) | 111 | 90 | |||||||
| 40 | 25～80 | 25～65 | 25～30 | 25～80 | 27～82 | 25～75 | 27～82 | 25～70 | 25～54 | 25～30 | 25～64 | 27～66 | 101.86 | 100.49 | 74 | 110 | 89 | 2 | |||||||||
| 41 | 25～80 | 25～65 | 25～30 | 25～80 | 27～82 | 25～80 | 27～82 | 25～70 | 25～54 | 25～30 | 25～64 | 27～66 | 104.41 | 103.03 | 76 | 111 | 90 | 1.5(1.6) | |||||||||
| 42 | 25～80 | 25～65 | 25～30 | 25～80 | 27～82 | 25～80 | 27～82 | 25～70 | 25～54 | 25～30 | 25～64 | 27～66 | 106.95 | 105.58 | 76 | ||||||||||||
| 43 | 25～80 | 25～65 | 25～30 | 25～80 | 27～82 | 25～80 | 27～82 | 25～72 | 25～56 | 25～30 | 25～66 | 27～68 | 109.50 | 108.13 | 78 | 119 | 100 | 119 | 100 | ||||||||
| 44 | 25～80 | 25～65 | 25～30 | 25～80 | 27～92 | 25～75 | 27～92 | 25～72 | 25～56 | 25～30 | 25～66 | 27～68 | 112.05 | 110.67 | 78 | 121 | 99 | 2 | |||||||||
| 45 | 25～80 | 25～65 | 25～30 | 25～80 | 27～92 | 25～80 | 27～92 | 25～72 | 25～56 | 25～30 | 25～66 | 27～68 | 114.59 | 113.22 | 78 | 123 | 102 | 1.5(1.6) | 123 | 102 | |||||||
| 46 | 25～80 | 25～65 | 25～30 | 25～80 | 27～92 | 25～80 | 27～92 | 25～74 | 25～58 | 25～30 | 25～68 | 27～70 | 117.14 | 115.77 | 80 | ||||||||||||
| 47 | 25～80 | 25～65 | 25～30 | 25～80 | 27～92 | 25～80 | 27～92 | 25～74 | 25～58 | 25～30 | 25～68 | 27～70 | 119.68 | 118.31 | 80 | 127 | 105 | 127 | 105 | ||||||||
| 48 | 25～80 | 25～65 | 25～30 | 25～80 | 27～95 | 25～75 | 27～95 | 25～74 | 25～58 | 25～30 | 25～68 | 27～70 | 122.23 | 120.86 | 80 | 131 | 109 | 2 | |||||||||
| 49 | 25～80 | 25～65 | 25～30 | 25～80 | 27～95 | 25～80 | 27～95 | 25～76 | 25～60 | 25～30 | 25～70 | 27～72 | 124.78 | 123.41 | 82 | 135 | 115 | 1.5(1.6) | 135 | 115 | |||||||
| 50 | 25～80 | 25～65 | 25～30 | 25～80 | 27～95 | 25～75 | 27～95 | 25～76 | 25～60 | 25～30 | 25～70 | 27～72 | 127.32 | 125.95 | 82 | 136 | 114 | 2 | |||||||||
| 51 | 25～80 | 25～65 | 25～30 | 25～80 | 27～95 | 25～80 | 27～95 | 25～76 | 25～60 | 25～30 | 25～70 | 27～72 | 129.87 | 128.50 | 82 | 135 | 115 | 1.5(1.6) | |||||||||
| 52 | 25～80 | 25～65 | 25～30 | 25～80 | 27～95 | 25～80 | 27～95 | 25～76 | 25～60 | 25～30 | 25～70 | 27～72 | 132.42 | 131.04 | 84 | 140 | 120 | 140 | 120 | ||||||||
| 53 | 25～80 | 25～65 | 25～30 | 25～80 | 27～95 | 25～80 | 27～95 | 25～76 | 25～60 | 25～30 | 25～70 | 27～72 | 134.96 | 133.59 | 84 | ||||||||||||
| 54 | 25～80 | 25～65 | 25～30 | 25～80 | 27～95 | 25～80 | 27～95 | 25～76 | 25～60 | 25～30 | 25～70 | 27～72 | 137.51 | 136.14 | 84 | 144 | 125 | 144 | 125 | ||||||||
| 55 | 25～80 | 25～65 | 25～30 | 25～80 | 27～95 | 25～80 | 27～95 | 25～76 | 25～60 | 25～30 | 25～70 | 27～72 | 140.06 | 138.68 | 86 | ||||||||||||
| 56 | 25～80 | 25～65 | 25～30 | 25～80 | 27～95 | 25～80 | 27～95 | 25～76 | 25～60 | 25～30 | 25～70 | 27～72 | 142.60 | 141.23 | 86 | 152 | 130 | 152 | 130 | ||||||||
| 57 | 25～80 | 25～65 | 25～30 | 25～80 | 27～95 | 25～80 | 27～95 | 25～76 | 25～60 | 25～30 | 25～70 | 27～72 | 145.15 | 143.78 | 86 | ||||||||||||
| 58 | 25～80 | 25～65 | 25～30 | 25～80 | 27～95 | 25～80 | 27～95 | 25～76 | 25～60 | 25～30 | 25～70 | 27～72 | 147.70 | 146.32 | 88 | ||||||||||||
| 59 | 25～80 | 25～65 | 25～30 | 25～80 | 27～95 | 25～80 | 27～95 | 25～76 | 25～60 | 25～30 | 25～70 | 27～72 | 150.24 | 148.87 | 88 | 160 | 140 | 160 | 140 | ||||||||
| 60 | 30～80 | 30～65 | 30 | 30～80 | 32～95 | 30～75 | 32～95 | 30～80 | 30～65 | 30 | 30～72 | 32～74 | 152.79 | 151.42 | 88 | 161 | 2 | ||||||||||
| 72 | 30～80 | 30～65 | 30 | 30～80 | 32～95 | 30～80 | 32～95 | 30～80 | 30～70 | 30 | 30～78 | 32～80 | 183.35 | 181.97 | 94 | 190 | 170 | 190 | 170 | 2 | |||||||
※フランジ材質がアルミの場合1.5、スチールの場合1.6。
追加工
| 型式 | − | プーリ形状 | − | 軸穴仕様・内径 | − | Z | − | J | − | Q | − | R | − | S | − | T | − | (KC90…etc.) |
| GBPA20GT5090 | − | A | − | P25 | − | KC90−QFC40−M4 |
| Alterations | 止めねじ角度変更 | フランジカシメなし | フランジカシメ片側のみ | フランジカット | ボスカット |
| Code | KC90 | NFC | RFC・LFC | FC | BC |
| Spec. | 止めねじ角度を90°に変更します。 [ ! ]A形プーリの場合は山を避ける  | (フランジ2枚付属) 指定方法 NFC  | (フランジ1枚付属) 指定方法 RFC  | フランジ外径を0.5mm単位でカット 指定方法 FC17 適用条件 [ ! ]FC≧(O.D.)＋1 [ ! ]FC≦F−2 [ ! ]フランジ外周は表面処理されません。  | ボスの長さを0.5mm単位でカット 指定方法 BC6.5 適用条件 [ ! ]軸穴仕様H・V・F：  |
| 詳細は追加工概要 >>P.1466 | |||||
| ￥/1Code | 無料 | 300 | 300 | 300 | 500 |
| Alterations | 側面タップ穴 | 側面通し穴 |
| Code | QSC・QFC・QTC | KSC・KFC・KTC |
| Spec. | ボス側の側面にタップ穴を追加工します。(QSC、QFC、QTC：1mm単位指定) [ ! ]肉厚条件 最低2mm A形：d＋M＋4≦QSC(QFC・QTC)≦E−(M＋4) B形：d＋M＋4≦QSC(QFC・QTC)≦D−(M＋4) ※軸穴仕様Vの場合、dはZで計算してください。 [ ! ]軸穴仕様がP・NでQFCを指定する場合、KC90を同時に指定してください。 [ NG ]軸穴仕様がP・NでQTCを指定する場合、KC90は適用不可 [ ! ]タップ下穴が貫通する場合があります。 [ NG ]軸穴仕様がF・Yの場合 適用不可 [ NG ]軸穴仕様がP・Nの場合 (6ヵ所) (4ヵ所) (3ヵ所)  | 側面に通し穴を追加工します。(KSC、KFC、KTC：1mm単位指定) [ ! ]肉厚条件 最低2mm A形：d＋K＋4≦KSC(KFC・KTC)≦E−(K＋4) B形：d＋K＋4≦KSC(KFC・KTC)≦D−(K＋4) ※軸穴仕様Vの場合、dはZで計算してください。 [ ! ]軸穴仕様がP・NでKFCを指定する場合、KC90を同時に指定してください。 [ NG ]軸穴仕様がP・NでKTCを指定する場合、KC90は適用不可 [ NG ]軸穴仕様がF・Yの場合適用不可 [ NG ]軸穴仕様がP・Nの場合 KSCは適用不可 K(通し穴径)選択 (6ヵ所) (4ヵ所) (3ヵ所)  |
| 詳細は追加工概要 >>P.1466 | ||
| ￥/1Code | QSC:700 QFC・QTC:500 | KSC:1,000 KFC・KTC:700 |
[ ! ]1-1466はこちらを参照ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
GTタイプのバックラッシレスプーリです。理論上のバックラッシ量が0となり、通常のGTタイプ以上の高精度位置決めが可能です。ゲイツ・ユニッタ・アジア株式会社技術提供により同社のベルト規格に適合します。
■規格追加情報■
ステンレス材（SUS304）を追加しました。
【材質】
<プーリ＞アルミ合金、S45C相当、ステンレス
<フランジ＞アルミ合金、SPCC、ステンレス
【表面処理】
白アルマイト、黒アルマイト、硬質アルマイト、無電解ニッケルメッキ、四三酸化鉄皮膜
【付属品：セットスクリュー】
SUS304、クロムモリブデン鋼（四三酸化鉄皮膜）
【ベルト種類（幅寸法）】
YU8150（15mm）、YU8200（20mm）、YU8250（25mm）
YU8300（30mm）、YU8400（40mm）、YU8500（50mm）
YU8600（60mm）
【プーリ形状】
A形状（ボス無し）、B形状（ボス有り）
【軸穴形状】
丸穴、丸穴＋タップ、キー溝（新JIS）＋タップ、片側ザグリ（片端段付）、両側ザグリ（両端段付） 、片側2段ザグリ（片端2段段付）
軸穴形状丸穴の場合はメカロック（パワーロック）でも締結することが可能です。
【追加工】
止めねじ角度を90°に変更、フランジカシメなし、フランジカシメ片側のみ、フランジカット、側面タップ穴、側面通し穴
【関連商品】
＜タイミングベルト＞
ハイトルクタイミングベルト
＜アイドラー＞
歯付アイドラーセンターベアリング、歯付アイドラー両サイドベアリング、背面テンションアイドラーセンターベアリング、背面テンションアイドラー両サイドベアリング
◆タイミングベルト・プーリ総合情報のご案内◆
タイミングベルト・プーリ総合情報はこちらからご覧ください。
ご注意
- 歯面にタップ穴がつく際、軸穴径によっては付属品セットスクリューが飛び出し、ベルトと干渉する場合がございますので3DプレビューやCADをご確認ください。飛び出してしまう場合、追加工SLH「セットスクリュー長さ変更」やB形状への変更をご検討ください。
- フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
- 規格表内の赤文字は24年4月に追加した商品です。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■価格計算例
①H（丸穴）指定時
例：GBPA20YU8150-A-H16
本体価格：2,710円＝2,710円
②P（タップ穴）指定時
例：GBPA20YU8150-A-P16
本体価格：2,710円＋軸穴加工価格：890円＝3,600円
[ ! ]基準単価は、（本体価格＋軸穴加工価格）となります。
[ ! ]GBPB・GBPKは係数（×1.1）、GBPNは係数（×1.2）、GBPMは係数（×1.05）、GBPPは係数（×1.15）を表中の価格に掛けた金額が本体価格となります。（1円単位切り捨て）
[ ! ]H穴仕様の軸穴加工価格は無料です。
[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円
[ NG ]歯数14～30のA形はストーク不可
出荷日については、こちらをご覧ください。
①H（丸穴）指定時
例：GBPA20YU8150-A-H16
本体価格：2,710円＝2,710円
②P（タップ穴）指定時
例：GBPA20YU8150-A-P16
本体価格：2,710円＋軸穴加工価格：890円＝3,600円
[ ! ]基準単価は、（本体価格＋軸穴加工価格）となります。
[ ! ]GBPB・GBPKは係数（×1.1）、GBPNは係数（×1.2）、GBPMは係数（×1.05）、GBPPは係数（×1.15）を表中の価格に掛けた金額が本体価格となります。（1円単位切り捨て）
[ ! ]H穴仕様の軸穴加工価格は無料です。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
歯数 | ￥本体価格 | ￥軸穴加工価格(本体価格＋) | ||||||||||||||||||||||||||||||||||||||||
GBPA(×1.0) GBPB・GBPK(×1.1) GBPN(×1.2) | GBPT(×1.0) GBPM(×1.05) GBPP(×1.15) | GBPS | GBPA・ GBPB・ GBPK・ GBPN・ GBPT・ GBPM・ GBPP | GBPS | ||||||||||||||||||||||||||||||||||||||
YU8150 | YU8200 | YU8250 | YU8300 | YU8400 | YU8500 | YU8600 | YU8150 | YU8200 | YU8250 | YU8300 | YU8400 | YU8500 | YU8600 | YU8150 | YU8200 | YU8250 | YU8300 | |||||||||||||||||||||||||
A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | P穴 | N・V・F穴 | Y穴 | P穴 | N・V・F穴 | Y穴 | |
| 20 | 2,710 | 3,300 | 2,890 | 3,460 | 3,370 | 4,030 | 4,110 | 5,000 | 4,210 | 5,130 | 4,780 | 5,830 | 5,460 | 6,650 | 1,930 | 2,210 | 2,070 | 2,360 | 2,170 | 2,560 | 2,930 | 3,350 | 3,000 | 3,440 | 3,410 | 3,900 | 3,890 | 4,450 | 4,340 | 5,280 | 4,620 | 5,540 | 5,390 | 6,450 | 6,580 | 8,010 | 890 | 1,470 | 2,230 | 1,100 | 1,840 | 2,790 |
| 21 | 2,800 | 3,410 | 2,990 | 3,570 | 3,460 | 4,150 | 4,250 | 5,170 | 4,350 | 5,300 | 4,940 | 6,020 | 5,640 | 6,870 | 1,970 | 2,290 | 2,120 | 2,440 | 2,250 | 2,650 | 2,990 | 3,470 | 3,060 | 3,560 | 3,480 | 4,040 | 3,970 | 4,610 | 4,480 | 5,460 | 4,780 | 5,710 | 5,540 | 6,640 | 6,790 | 8,280 | 940 | 1,590 | 2,370 | 1,150 | 1,910 | 2,910 |
| 22 | 2,890 | 3,510 | 3,080 | 3,670 | 3,550 | 4,260 | 4,380 | 5,320 | 4,490 | 5,460 | 5,100 | 6,200 | 5,820 | 7,070 | 2,010 | 2,370 | 2,160 | 2,520 | 2,320 | 2,740 | 3,050 | 3,590 | 3,120 | 3,680 | 3,550 | 4,180 | 4,050 | 4,770 | 4,620 | 5,620 | 4,930 | 5,870 | 5,680 | 6,820 | 7,010 | 8,520 | 940 | 1,590 | 2,370 | 1,180 | 1,990 | 2,970 |
| 23 | 3,020 | 3,670 | 3,230 | 3,860 | 3,720 | 4,450 | 4,580 | 5,560 | 4,700 | 5,710 | 5,330 | 6,480 | 6,080 | 7,390 | 2,050 | 2,450 | 2,190 | 2,570 | 2,420 | 2,850 | 3,110 | 3,710 | 3,190 | 3,810 | 3,620 | 4,320 | 4,130 | 4,940 | 4,830 | 5,870 | 5,170 | 6,180 | 5,950 | 7,120 | 7,320 | 8,900 | 1,010 | 1,690 | 2,520 | 1,270 | 2,120 | 3,150 |
| 24 | 3,140 | 3,820 | 3,380 | 4,040 | 3,880 | 4,630 | 4,760 | 5,790 | 4,880 | 5,940 | 5,540 | 6,740 | 6,320 | 7,690 | 2,080 | 2,520 | 2,210 | 2,610 | 2,510 | 2,960 | 3,150 | 3,820 | 3,230 | 3,920 | 3,670 | 4,450 | 4,190 | 5,080 | 5,020 | 6,110 | 5,410 | 6,460 | 6,210 | 7,410 | 7,610 | 9,260 | 1,010 | 1,690 | 2,520 | 1,270 | 2,120 | 3,150 |
| 25 | 3,240 | 3,960 | 3,510 | 4,200 | 4,010 | 4,820 | 4,910 | 6,000 | 5,040 | 6,160 | 5,720 | 6,990 | 6,530 | 7,980 | 2,150 | 2,520 | 2,300 | 2,690 | 2,590 | 3,050 | 3,260 | 3,820 | 3,340 | 3,920 | 3,800 | 4,450 | 4,330 | 5,080 | 5,180 | 6,340 | 5,620 | 6,720 | 6,420 | 7,710 | 7,850 | 9,610 | 1,060 | 1,750 | 2,600 | 1,320 | 2,190 | 3,250 |
| 26 | 3,360 | 4,070 | 3,610 | 4,300 | 4,120 | 4,970 | 5,090 | 6,170 | 5,220 | 6,330 | 5,930 | 7,180 | 6,770 | 8,200 | 2,210 | 2,600 | 2,360 | 2,780 | 2,670 | 3,150 | 3,350 | 3,940 | 3,440 | 4,040 | 3,900 | 4,590 | 4,450 | 5,240 | 5,380 | 6,510 | 5,780 | 6,880 | 6,590 | 7,950 | 8,160 | 9,870 | 1,090 | 1,820 | 2,670 | 1,370 | 2,280 | 3,340 |
| 27 | 3,460 | 4,210 | 3,720 | 4,460 | 4,260 | 5,140 | 5,250 | 6,380 | 5,380 | 6,550 | 6,110 | 7,430 | 6,970 | 8,480 | 2,300 | 2,730 | 2,410 | 2,920 | 2,750 | 3,230 | 3,490 | 4,140 | 3,580 | 4,240 | 4,060 | 4,820 | 4,630 | 5,500 | 5,540 | 6,740 | 5,950 | 7,140 | 6,820 | 8,220 | 8,400 | 10,220 | 1,140 | 1,890 | 2,780 | 1,430 | 2,360 | 3,480 |
| 28 | 3,550 | 4,350 | 3,830 | 4,610 | 4,400 | 5,300 | 5,380 | 6,600 | 5,520 | 6,760 | 6,270 | 7,680 | 7,150 | 8,760 | 2,390 | 2,860 | 2,460 | 3,060 | 2,820 | 3,300 | 3,620 | 4,340 | 3,720 | 4,450 | 4,220 | 5,050 | 4,810 | 5,760 | 5,680 | 6,960 | 6,130 | 7,380 | 7,040 | 8,480 | 8,610 | 10,550 | 1,140 | 1,890 | 2,780 | 1,430 | 2,360 | 3,480 |
| 29 | 3,620 | 4,430 | 3,920 | 4,690 | 4,480 | 5,400 | 5,490 | 6,720 | 5,630 | 6,890 | 6,390 | 7,820 | 7,290 | 8,920 | 2,440 | 2,920 | 2,580 | 3,120 | 2,870 | 3,370 | 3,700 | 4,430 | 3,790 | 4,540 | 4,310 | 5,150 | 4,910 | 5,880 | 5,790 | 7,090 | 6,270 | 7,500 | 7,170 | 8,640 | 8,780 | 10,750 | 1,170 | 1,980 | 2,890 | 1,470 | 2,470 | 3,610 |
| 30 | 3,690 | 4,500 | 4,010 | 4,770 | 4,550 | 5,500 | 5,600 | 6,820 | 5,740 | 7,000 | 6,510 | 7,940 | 7,430 | 9,060 | 2,480 | 2,980 | 2,700 | 3,170 | 2,920 | 3,440 | 3,760 | 4,520 | 3,860 | 4,630 | 4,380 | 5,260 | 5,000 | 6,000 | 5,900 | 7,200 | 6,420 | 7,630 | 7,280 | 8,800 | 8,950 | 10,920 | 1,170 | 1,980 | 2,890 | 1,470 | 2,470 | 3,610 |
| 31 | 3,830 | 4,690 | 4,180 | 4,980 | 4,730 | 5,730 | 5,810 | 7,110 | 5,950 | 7,290 | 6,760 | 8,280 | 7,710 | 9,450 | 2,570 | 3,130 | 2,770 | 3,320 | 3,070 | 3,520 | 3,900 | 4,750 | 4,000 | 4,870 | 4,540 | 5,530 | 5,180 | 6,300 | 6,130 | 7,500 | 6,690 | 7,970 | 7,570 | 9,170 | 9,290 | 11,370 | 1,240 | 2,070 | 2,990 | 1,550 | 2,590 | 3,740 |
| 32 | 3,970 | 4,880 | 4,350 | 5,180 | 4,910 | 5,950 | 6,020 | 7,400 | 6,170 | 7,590 | 7,010 | 8,610 | 8,000 | 9,830 | 2,650 | 3,280 | 2,830 | 3,470 | 3,210 | 3,600 | 4,020 | 4,970 | 4,120 | 5,100 | 4,680 | 5,790 | 5,340 | 6,610 | 6,350 | 7,810 | 6,960 | 8,290 | 7,860 | 9,520 | 9,630 | 11,840 | 1,240 | 2,070 | 2,990 | 1,550 | 2,590 | 3,740 |
| 33 | 4,140 | 5,090 | 4,510 | 5,400 | 5,120 | 6,210 | 6,280 | 7,720 | 6,440 | 7,910 | 7,310 | 8,990 | 8,340 | 10,250 | 2,740 | 3,370 | 2,950 | 3,590 | 3,260 | 3,750 | 4,150 | 5,110 | 4,260 | 5,240 | 4,840 | 5,950 | 5,520 | 6,790 | 6,620 | 8,140 | 7,220 | 8,640 | 8,190 | 9,940 | 10,040 | 12,340 | 1,350 | 2,240 | 3,230 | 1,680 | 2,810 | 4,040 |
| 34 | 4,310 | 5,290 | 4,660 | 5,620 | 5,320 | 6,470 | 6,540 | 8,020 | 6,700 | 8,220 | 7,610 | 9,340 | 8,680 | 10,660 | 2,830 | 3,450 | 3,070 | 3,710 | 3,300 | 3,890 | 4,290 | 5,230 | 4,400 | 5,360 | 5,000 | 6,090 | 5,700 | 6,950 | 6,900 | 8,460 | 7,460 | 8,990 | 8,510 | 10,350 | 10,460 | 12,830 | 1,350 | 2,240 | 3,230 | 1,680 | 2,810 | 4,040 |
| 35 | 4,520 | 5,550 | 4,880 | 5,900 | 5,580 | 6,770 | 6,850 | 8,420 | 7,030 | 8,630 | 7,980 | 9,800 | 9,100 | 11,180 | 2,900 | 3,610 | 3,120 | 3,820 | 3,450 | 4,070 | 4,400 | 5,470 | 4,510 | 5,610 | 5,120 | 6,370 | 5,840 | 7,270 | 7,230 | 8,880 | 7,810 | 9,440 | 8,930 | 10,830 | 10,960 | 13,460 | 1,450 | 2,430 | 3,470 | 1,820 | 3,040 | 4,350 |
| 36 | 4,720 | 5,800 | 5,090 | 6,180 | 5,830 | 7,060 | 7,160 | 8,790 | 7,340 | 9,020 | 8,330 | 10,240 | 9,510 | 11,680 | 2,970 | 3,760 | 3,160 | 3,930 | 3,600 | 4,240 | 4,500 | 5,700 | 4,620 | 5,850 | 5,240 | 6,640 | 5,980 | 7,570 | 7,550 | 9,280 | 8,140 | 9,890 | 9,330 | 11,300 | 11,450 | 14,070 | 1,450 | 2,430 | 3,470 | 1,820 | 3,040 | 4,350 |
| 37 | 4,950 | 6,090 | 5,340 | 6,470 | 6,130 | 7,410 | 7,510 | 9,230 | 7,700 | 9,470 | 8,740 | 10,750 | 9,970 | 12,270 | 3,140 | 3,920 | 3,340 | 4,140 | 3,730 | 4,480 | 4,760 | 5,940 | 4,880 | 6,090 | 5,540 | 6,920 | 6,320 | 7,900 | 7,920 | 9,740 | 8,540 | 10,350 | 9,810 | 11,860 | 12,010 | 14,770 | 1,620 | 2,710 | 3,850 | 2,020 | 3,390 | 4,820 |
| 38 | 5,180 | 6,370 | 5,580 | 6,750 | 6,420 | 7,760 | 7,850 | 9,660 | 8,050 | 9,900 | 9,140 | 11,240 | 10,430 | 12,830 | 3,300 | 4,080 | 3,520 | 4,350 | 3,860 | 4,720 | 5,000 | 6,190 | 5,130 | 6,340 | 5,830 | 7,200 | 6,650 | 8,220 | 8,290 | 10,190 | 8,930 | 10,800 | 10,270 | 12,420 | 12,570 | 15,450 | 1,620 | 2,710 | 3,850 | 2,020 | 3,390 | 4,820 |
| 39 | 5,500 | 6,780 | 5,930 | 7,200 | 6,820 | 8,260 | 8,340 | 10,280 | 8,550 | 10,540 | 9,710 | 11,970 | 11,080 | 13,660 | 3,460 | 4,290 | 3,690 | 4,570 | 3,930 | 4,940 | 5,250 | 6,500 | 5,380 | 6,670 | 6,110 | 7,570 | 6,970 | 8,640 | 8,800 | 10,850 | 9,490 | 11,520 | 10,910 | 13,220 | 13,340 | 16,450 | 1,780 | 3,000 | 4,230 | 2,230 | 3,750 | 5,290 |
| 40 | 5,810 | 7,180 | 6,270 | 7,650 | 7,210 | 8,750 | 8,810 | 10,890 | 9,030 | 11,160 | 10,260 | 12,670 | 11,700 | 14,460 | 3,620 | 4,500 | 3,860 | 4,780 | 4,000 | 5,160 | 5,490 | 6,820 | 5,630 | 7,000 | 6,390 | 7,940 | 7,290 | 9,060 | 9,300 | 11,490 | 10,030 | 12,240 | 11,540 | 14,000 | 14,100 | 17,420 | 1,780 | 3,000 | 4,230 | 2,230 | 3,750 | 5,290 |
| 41 | 5,920 | 7,360 | 6,390 | 7,850 | 7,340 | 8,960 | 8,980 | 11,160 | 9,200 | 11,440 | 10,450 | 12,990 | 11,920 | 14,830 | 3,700 | 4,610 | 3,970 | 4,900 | 4,150 | 5,360 | 5,610 | 6,990 | 5,750 | 7,170 | 6,530 | 8,140 | 7,450 | 9,290 | 9,470 | 11,780 | 10,220 | 12,560 | 11,740 | 14,340 | 14,360 | 17,860 | 1,870 | 3,130 | 4,380 | 2,350 | 3,910 | 5,470 |
| 42 | 6,020 | 7,540 | 6,510 | 8,050 | 7,480 | 9,180 | 9,130 | 11,430 | 9,360 | 11,720 | 10,630 | 13,310 | 12,130 | 15,190 | 3,770 | 4,710 | 4,070 | 5,020 | 4,300 | 5,570 | 5,720 | 7,140 | 5,860 | 7,320 | 6,660 | 8,310 | 7,590 | 9,490 | 9,630 | 12,060 | 10,420 | 12,880 | 11,970 | 14,690 | 14,600 | 18,290 | 1,870 | 3,130 | 4,380 | 2,350 | 3,910 | 5,470 |
| 43 | 6,130 | 7,720 | 6,630 | 8,240 | 7,610 | 9,390 | 9,290 | 11,710 | 9,530 | 12,000 | 10,820 | 13,630 | 12,350 | 15,550 | 3,850 | 4,820 | 4,180 | 5,140 | 4,450 | 5,770 | 5,840 | 7,310 | 5,990 | 7,490 | 6,800 | 8,510 | 7,760 | 9,710 | 9,810 | 12,350 | 10,610 | 13,180 | 12,180 | 15,020 | 14,870 | 18,730 | 1,870 | 3,130 | 4,380 | 2,350 | 3,910 | 5,470 |
| 44 | 6,230 | 7,900 | 6,750 | 8,440 | 7,740 | 9,600 | 9,450 | 11,980 | 9,690 | 12,280 | 11,000 | 13,950 | 12,550 | 15,910 | 3,920 | 4,920 | 4,280 | 5,260 | 4,600 | 5,970 | 5,940 | 7,460 | 6,090 | 7,650 | 6,920 | 8,690 | 7,900 | 9,910 | 9,970 | 12,640 | 10,800 | 13,500 | 12,380 | 15,360 | 15,120 | 19,170 | 1,870 | 3,130 | 4,380 | 2,350 | 3,910 | 5,470 |
| 45 | 6,430 | 8,160 | 6,950 | 8,710 | 7,990 | 9,920 | 9,750 | 12,370 | 10,000 | 12,690 | 11,350 | 14,400 | 12,950 | 16,440 | 4,010 | 5,070 | 4,410 | 5,420 | 4,740 | 6,150 | 6,080 | 7,690 | 6,230 | 7,880 | 7,080 | 8,950 | 8,080 | 10,210 | 10,290 | 13,060 | 11,120 | 13,940 | 12,780 | 15,870 | 15,600 | 19,800 | 2,090 | 3,510 | 4,880 | 2,620 | 4,380 | 6,100 |
| 46 | 6,630 | 8,430 | 7,150 | 8,980 | 8,240 | 10,250 | 10,050 | 12,780 | 10,310 | 13,110 | 11,700 | 14,880 | 13,350 | 16,980 | 4,100 | 5,230 | 4,530 | 5,570 | 4,880 | 6,330 | 6,220 | 7,930 | 6,370 | 8,130 | 7,240 | 9,230 | 8,260 | 10,530 | 10,610 | 13,490 | 11,440 | 14,370 | 13,180 | 16,400 | 16,090 | 20,450 | 2,090 | 3,510 | 4,880 | 2,620 | 4,380 | 6,100 |
| 47 | 6,830 | 8,690 | 7,340 | 9,240 | 8,490 | 10,570 | 10,360 | 13,180 | 10,620 | 13,510 | 12,060 | 15,340 | 13,760 | 17,500 | 4,190 | 5,380 | 4,660 | 5,730 | 5,020 | 6,500 | 6,350 | 8,160 | 6,510 | 8,360 | 7,400 | 9,500 | 8,440 | 10,840 | 10,930 | 13,900 | 11,740 | 14,780 | 13,580 | 16,910 | 16,570 | 21,080 | 2,090 | 3,510 | 4,880 | 2,620 | 4,380 | 6,100 |
| 48 | 7,030 | 8,950 | 7,540 | 9,510 | 8,740 | 10,890 | 10,660 | 13,570 | 10,930 | 13,910 | 12,410 | 15,800 | 14,160 | 18,030 | 4,280 | 5,530 | 4,780 | 5,880 | 5,160 | 6,680 | 6,490 | 8,380 | 6,650 | 8,600 | 7,560 | 9,760 | 8,620 | 11,140 | 11,250 | 14,320 | 12,060 | 15,220 | 13,980 | 17,420 | 17,060 | 21,710 | 2,090 | 3,510 | 4,880 | 2,620 | 4,380 | 6,100 |
| 49 | 7,330 | 9,310 | 7,910 | 9,920 | 9,110 | 11,320 | 11,110 | 14,120 | 11,400 | 14,470 | 12,940 | 16,430 | 14,760 | 18,750 | 4,500 | 5,680 | 4,900 | 6,190 | 5,350 | 6,700 | 6,820 | 8,610 | 7,000 | 8,830 | 7,940 | 10,030 | 9,060 | 11,440 | 11,730 | 14,900 | 12,660 | 15,870 | 14,580 | 18,110 | 17,790 | 22,590 | 2,320 | 3,860 | 5,350 | 2,910 | 4,830 | 6,680 |
| 50 | 7,620 | 9,660 | 8,270 | 10,320 | 9,480 | 11,740 | 11,550 | 14,650 | 11,850 | 15,020 | 13,450 | 17,050 | 15,350 | 19,460 | 4,720 | 5,820 | 5,010 | 6,500 | 5,530 | 6,720 | 7,160 | 8,820 | 7,340 | 9,050 | 8,330 | 10,270 | 9,510 | 11,720 | 12,190 | 15,460 | 13,230 | 16,510 | 15,170 | 18,780 | 18,480 | 23,440 | 2,320 | 3,860 | 5,350 | 2,910 | 4,830 | 6,680 |
| 51 | 7,860 | 9,970 | 8,530 | 10,630 | 9,780 | 12,120 | 11,920 | 15,120 | 12,220 | 15,500 | 13,880 | 17,600 | 15,830 | 20,080 | 4,850 | 6,000 | 5,150 | 6,680 | 5,700 | 6,990 | 7,350 | 9,100 | 7,540 | 9,330 | 8,560 | 10,590 | 9,770 | 12,090 | 12,580 | 15,950 | 13,650 | 17,010 | 15,650 | 19,390 | 19,070 | 24,180 | 2,940 | 4,910 | 6,720 | 3,680 | 6,130 | 8,400 |
| 52 | 8,090 | 10,280 | 8,790 | 10,940 | 10,070 | 12,500 | 12,270 | 15,590 | 12,580 | 15,980 | 14,280 | 18,150 | 16,300 | 20,710 | 4,970 | 6,180 | 5,280 | 6,850 | 5,880 | 7,260 | 7,540 | 9,370 | 7,730 | 9,610 | 8,770 | 10,910 | 10,010 | 12,450 | 12,940 | 16,450 | 14,060 | 17,500 | 16,110 | 20,000 | 19,620 | 24,940 | 2,940 | 4,910 | 6,720 | 3,680 | 6,130 | 8,400 |
| 53 | 8,330 | 10,590 | 9,050 | 11,250 | 10,370 | 12,880 | 12,630 | 16,060 | 12,950 | 16,460 | 14,700 | 18,690 | 16,780 | 21,330 | 5,100 | 6,360 | 5,420 | 7,030 | 6,050 | 7,520 | 7,730 | 9,640 | 7,930 | 9,890 | 9,000 | 11,230 | 10,270 | 12,810 | 13,330 | 16,940 | 14,480 | 18,000 | 16,590 | 20,610 | 20,210 | 25,690 | 2,940 | 4,910 | 6,720 | 3,680 | 6,130 | 8,400 |
| 54 | 8,560 | 10,900 | 9,310 | 11,560 | 10,670 | 13,260 | 12,980 | 16,530 | 13,310 | 16,950 | 15,110 | 19,240 | 17,240 | 21,960 | 5,230 | 6,540 | 5,550 | 7,200 | 6,220 | 7,790 | 7,930 | 9,920 | 8,130 | 10,170 | 9,230 | 11,540 | 10,530 | 13,170 | 13,700 | 17,440 | 14,900 | 18,500 | 17,070 | 21,220 | 20,770 | 26,440 | 2,940 | 4,910 | 6,720 | 3,680 | 6,130 | 8,400 |
| 55 | 8,800 | 11,220 | 9,570 | 11,880 | 10,970 | 13,650 | 13,340 | 17,010 | 13,680 | 17,440 | 15,530 | 19,810 | 17,730 | 22,600 | 5,360 | 6,720 | 5,690 | 7,380 | 6,400 | 8,060 | 8,130 | 10,190 | 8,330 | 10,450 | 9,460 | 11,860 | 10,800 | 13,540 | 14,080 | 17,950 | 15,310 | 19,010 | 17,550 | 21,840 | 21,350 | 27,220 | 2,940 | 4,910 | 6,720 | 3,680 | 6,130 | 8,400 |
| 56 | 9,030 | 11,530 | 9,830 | 12,190 | 11,260 | 14,030 | 13,690 | 17,480 | 14,040 | 17,930 | 15,940 | 20,350 | 18,190 | 23,220 | 5,480 | 6,900 | 5,830 | 7,550 | 6,570 | 8,330 | 8,310 | 10,460 | 8,520 | 10,730 | 9,670 | 12,180 | 11,040 | 13,900 | 14,450 | 18,450 | 15,730 | 19,500 | 18,020 | 22,450 | 21,910 | 27,980 | 2,940 | 4,910 | 6,720 | 3,680 | 6,130 | 8,400 |
| 57 | 9,270 | 11,840 | 10,090 | 12,500 | 11,560 | 14,410 | 14,060 | 17,950 | 14,410 | 18,410 | 16,360 | 20,900 | 18,670 | 23,850 | 5,610 | 7,080 | 5,960 | 7,730 | 6,740 | 8,600 | 8,510 | 10,740 | 8,720 | 11,010 | 9,900 | 12,500 | 11,300 | 14,260 | 14,830 | 18,940 | 16,140 | 20,000 | 18,500 | 23,060 | 22,490 | 28,720 | 2,940 | 4,910 | 6,720 | 3,680 | 6,130 | 8,400 |
| 58 | 9,500 | 12,150 | 10,350 | 12,810 | 11,860 | 14,790 | 14,400 | 18,420 | 14,770 | 18,890 | 16,770 | 21,450 | 19,140 | 24,470 | 5,740 | 7,260 | 6,100 | 7,900 | 6,910 | 8,860 | 8,700 | 11,010 | 8,920 | 11,290 | 10,130 | 12,820 | 11,560 | 14,620 | 15,200 | 19,440 | 16,560 | 20,500 | 18,980 | 23,660 | 23,050 | 29,480 | 2,940 | 4,910 | 6,720 | 3,680 | 6,130 | 8,400 |
| 59 | 9,740 | 12,460 | 10,610 | 13,120 | 12,150 | 15,170 | 14,770 | 18,890 | 15,140 | 19,370 | 17,190 | 22,000 | 19,620 | 25,100 | 5,860 | 7,440 | 6,230 | 8,080 | 7,090 | 9,130 | 8,890 | 11,280 | 9,110 | 11,570 | 10,340 | 13,130 | 11,800 | 14,990 | 15,580 | 19,940 | 16,980 | 20,990 | 19,440 | 24,270 | 23,620 | 30,230 | 2,940 | 4,910 | 6,720 | 3,680 | 6,130 | 8,400 |
| 60 | 9,970 | 12,770 | 10,870 | 13,430 | 12,450 | 15,550 | 15,120 | 19,360 | 15,500 | 19,850 | 17,600 | 22,540 | 20,080 | 25,720 | 5,990 | 7,620 | 6,370 | 8,250 | 7,260 | 9,400 | 9,080 | 11,550 | 9,310 | 11,850 | 10,570 | 13,450 | 12,070 | 15,350 | 15,950 | 20,430 | 17,390 | 21,490 | 19,920 | 24,880 | 24,180 | 30,980 | 2,940 | 4,910 | 6,720 | 3,680 | 6,130 | 8,400 |
| 72 | 14,600 | 18,690 | 15,910 | 19,660 | 18,230 | 22,760 | 22,140 | 28,340 | 22,700 | 29,060 | 25,770 | 32,990 | 29,410 | 37,650 | 8,770 | 11,150 | 9,330 | 12,080 | 10,630 | 13,760 | 13,300 | 16,910 | 13,630 | 17,330 | 15,480 | 19,680 | 17,670 | 22,460 | 23,360 | 29,900 | 25,460 | 31,460 | 29,170 | 36,420 | 35,420 | 45,340 | 3,370 | 5,510 | 7,350 | 4,210 | 6,880 | 9,190 |
■数量スライド価格 （1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | 大口 | |||
| 数 量 | 1～10 | 11～20 | 21～30 | 31～50 | 51～ |
| 値引率 | 基準単価 | 10% | 25% | 25% | 35% |
| 出荷日 | 通常 | +8日 | お見積り | ||
[ ! ]標準対応大口以上はストーク対応なし。
納期
●GBPA・GBPT・GBPM・GBPP・GBPS
| 3 | 日目出荷 |
| ご注文締切 | |||||
| 急 | ストークA早割 | 翌日出荷 | 300円/1明細行 | PM 3:00迄 | >>こちら |
ストークA | 翌日出荷 | 800円/1本 | PM 6:00迄 |
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円
[ NG ]歯数14～30のA形はストーク不可
●GBPB・GBPK・GBPN
| 5 | 日目出荷 |
出荷日については、こちらをご覧ください。
概要・仕様
■製品概要
元々GT歯形はインボリュート運動により創成される形状のため、バックラッシの量が少なく、高精度な位置決め用途に使用できます。
バックラッシレスプーリ(本製品)はさらなる高精度位置決め要求に対応すべく、理論上のバックラッシ量を極限まで減らした歯形のプーリです。
ベルトはこれまでお使いのGT歯形ベルトと同じものをお使い頂けます。
■ベルト・プーリ噛み合い
バックラッシレスプーリは標準プーリと比べ、バックラッシ(ベルト・プーリ間の隙間)が少ない形状をしています。
元々GT歯形はインボリュート運動により創成される形状のため、バックラッシの量が少なく、高精度な位置決め用途に使用できます。
バックラッシレスプーリ(本製品)はさらなる高精度位置決め要求に対応すべく、理論上のバックラッシ量を極限まで減らした歯形のプーリです。
ベルトはこれまでお使いのGT歯形ベルトと同じものをお使い頂けます。
■ベルト・プーリ噛み合い
バックラッシレスプーリは標準プーリと比べ、バックラッシ(ベルト・プーリ間の隙間)が少ない形状をしています。
3GTバックラッシレスプーリ噛み合い
ベルト形状
バックラッシレスプーリ形状
3GT標準プーリ噛み合い
ベルト形状
標準プーリ形状
※画像は共にゲイツ・ユニッタ・アジア提供
バックラッシレスプーリ 8YUタイプのレビュー
この商品のレビューはありません
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
タイミングプーリ・アイドラーカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
ハイトルクタイミングプーリ S3Mタイプ
4.5通常出荷日:当日出荷可能2日目～
ミスミ
ハイトルクタイミングプーリ S5Mタイプ
4.5通常出荷日:当日出荷可能2日目～
ミスミ
タイミングプーリ XLタイプ
4.8通常出荷日:2日目～
ミスミ
ハイトルクタイミングプーリ S8Mタイプ
4.6通常出荷日:2日目～
ミスミ
タイミングプーリ T5タイプ
3.9通常価格(税別)：1,520円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
タイミングプーリ Lタイプ
4.5通常出荷日:3日目～
ミスミ
ハイトルクタイミングプーリ S2Mタイプ
4.5通常出荷日:2日目～
ミスミ
タイミングプーリ T10タイプ
4.6通常出荷日:3日目～
ミスミ
アイドラー 両サイドベアリングタイプ
4.5通常価格(税別)：1,510円～
通常出荷日:当日出荷可能在庫品1日目～
