バックラッシレスプーリ 5GTタイプ
- 通常単価(税別)
- -
- 税込単価
- -
GTタイプのバックラッシレスプーリです。理論上のバックラッシ量が0となり、通常...
詳細情報を確認するご注意
- 歯面にタップ穴がつく際、軸穴径によっては付属品セットスクリューが飛び出し、ベルトと干渉する場合がございますので3DプレビューやCADをご確認ください。飛び出してしまう場合、追加工SLH「セットスクリュー長さ変更」やB形状への変更をご検討ください。
- フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
- 規格表内の赤文字は24年4月に追加した商品です。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が31,138型番あります。

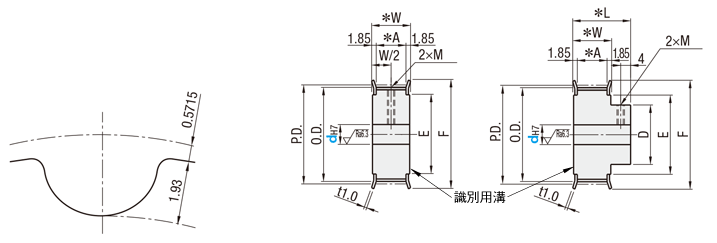

外形図・規格表
■5GTタイプ
●プーリ形状 A形
B形
標準歯形
[ ! ]
[ ! ]
[ ! ]軸穴仕様H(丸穴)・V,F(段付穴)・Y(両端段付穴)・WB(二段段付穴)の場合、タップ穴は付きません。
[ ! ]歯数60の場合、フランジの厚さtが1.2になります。
[ ! ]歯部とＦ寸を除く指示無き寸法公差はJISB0405m級に準じる。
[ ! ]歯数60の場合、フランジの厚さtが1.2になります。
[ ! ]歯部とＦ寸を除く指示無き寸法公差はJISB0405m級に準じる。
■ベルト呼び幅・寸法
| mm | 呼び | ||
| GT5090 | GT5120 | GT5150 | |
| A | 10.3 | 13.3 | 16.3 |
| W | 14.0 | 17.0 | 20.0 |
| L | 22.0 | 25.0 | 28.0 |
■タップ穴寸法表(軸穴仕様：P・N)
| dH7 軸穴内径 | M (並目) | 付属品 セットスクリュー |
| 6〜12 | M4 | M4×3 |
| 13〜30 | M5 | M5×4 |
| 31〜45 | M6 | M6×5 |
| 46〜70 | M8 | M8×6 |
●軸穴仕様 軸穴仕様記号と各寸法を下表よりお選びください。 [ ! ]軸穴に表面処理が付かない場合があります。
H 丸穴
P 丸穴＋タップ
N 新JISキー溝穴＋タップ
[ ! ]タップ穴とセットスクリューは
付きません。
軸穴径d選択範囲内であれば
軸穴径6.35が選択可能です。
[ ! ]A形プーリの場合は山を避けるため
120°近辺になります。
軸穴径d選択範囲内であれば
軸穴径6.35が選択可能です。
[ ! ]キー溝の詳細寸法はこちらをご覧下さい。
軸穴径10で、キー溝幅4.0mm(高さ1.8mm)
選定時はNK10をご指定下さい。
V 段付穴
F 段付穴(ボス側ザグリ)
Y 両端段付穴
WB 二段段付穴
[ ! ] タップ穴とセットスクリューは
付きません。
軸穴径d選択範囲内であれば
軸穴径6.35が選択可能です。
[ ! ]B形のみ適用
[ ! ]タップ穴とセットスクリューは
付きません。
軸穴径d選択範囲内であれば
軸穴径6.35が選択可能です。
[ ! ]A形のみ適用
[ ! ]軸穴径dは＋0.1/0
[ ! ]タップ穴とセットスクリューは付きません。
[ ! ]Q(R)－Y≧2
[ ! ]A形のみ適用
[ ! ]タップ穴とセットスクリューは付きません。
[ ! ]Q－R≧2
[ ! ]R－WB≧2
Type | ベルト幅 | 材質＊ | 表面処理 | 付属品＊ | |||||||
9mm | 12mm | 15mm | 20mm | 25mm | 30mm | 40mm | プーリ | フランジ | セットスクリュー | ||
GT5090 | GT5120 | GT5150 | GT5200 | GT5250 | GT5300 | GT5400 | |||||
GBPA | ● | ● | ● | ● | ● | ● | ● | アルミ合金 | アルミ合金 | 白アルマイト | SUS304 |
GBPB | ● | ● | ● | ● | ● | ● | ● | 黒アルマイト | |||
GBPK | ● | ● | ● | ● | ● | ● | ● | 硬質アルマイト | |||
GBPN | ● | ● | ● | ● | ● | ● | ● | 無電解ニッケルメッキ | |||
GBPT | ● | ● | ● | ● | ● | ● | ● | S45C相当 | SPCC | − | クロムモリブデン鋼 |
GBPM | ● | ● | ● | ● | ● | ● | ● | 四三酸化鉄皮膜 | (四三酸化鉄皮膜) | ||
GBPP | ● | ● | ● | ● | ● | ● | ● | 無電解ニッケルメッキ | |||
GBPS | ● | ● | ● | ● | ● | ● | - | SUS304 | SUS304 | - | SUS304 |
[ ! ]輸送中の揺れによりセットスクリューが本体から外れている場合がございます。
規格表
| 型式 | − | プーリ形状 | − | 軸穴仕様・内径 | − | Z | − | J | − | Q | − | R | − | S | − | T | |
| (軸穴仕様：H・P・N) | GBPA20GT5090 | − | A | − | N10 | ||||||||||||
| (軸穴仕様：V・F) | GBPA36GT5120 | − | B | − | V20 | − | Z22 | − | J10.0 | ||||||||
| (軸穴仕様：Y・WB) | GBPA40GT5150 | − | A | − | Y25 | − | Q27 | − | R35 | − | S5 | − | T7 |
| 型式 | プーリ 形状 | プーリ形状 | P.D. | O.D. | D | GBPA・ GBPB・ GBPK・ GBPN・ GBPN・ GBPN・ GBPN | GBPS | ||||||||||||||||||
| Type | 歯数 | 種類 呼び幅 | A | B | |||||||||||||||||||||
| 軸穴仕様 (～)1mm単位指定(・)選択 | 軸穴仕様 (～)1mm単位指定(・)選択 | ||||||||||||||||||||||||
| H(d) 丸穴 | P(d) 丸穴+タップ 下記[ ! ] 参照 | N(d) キー溝+タップ 下記[ ! ] 参照 | V 段付穴 | Y 両段付穴 | H(d) 丸穴 | P(d) 丸穴＋タップ 下記[ ! ] 参照 | N(d) キー溝＋タップ 下記[ ! ] 参照 | V・F 段付穴 | F | E | F | E | |||||||||||||
| V(d) | Z | J | Y(d) | Q・R | S･T | V・F(d) | Z | J | |||||||||||||||||
| Z−d≧2 | (0.1mm単位) | (0.1mm単位) | Z−d≧2 | (0.1mm単位) | |||||||||||||||||||||
| アルミ GBPA GBPB GBPK GBPN 鉄 GBPT GBPM GBPP ステンレス GBPS | 15 | GT5090 GT5120 GT5150 GT5200 GT5250 GT5300 GT5400 | A B | 6～13 | 6～8 | − | 6～11 | 8～13 | 2～18 2.0≦Ｊ≦W−2.0 | 6～11 | 8～13 | 3～14 S＋T≦W−3 | 6～10 | − | − | 6～7 | 8・9 | 2～26 2.0≦Ｊ≦L−2.0 | 23.87 | 22.73 | 13 | 27 | 17 | 28 | 18 |
| 16 | 6～15 | 6～10 | 8 | 6～13 | 8～15 | 6～13 | 8～15 | 6～12 | 6 | 6～9 | 8～11 | 25.46 | 24.32 | 15 | 29 | 19 | |||||||||
| 17 | 6～16 | 6～12 | 8・10 | 6～14 | 8～16 | 6～14 | 8～16 | 6～12 | 6 | 6～10 | 8～12 | 27.06 | 25.91 | 16 | 30 | 20 | 30 | 20 | |||||||
| 18 | 6～18 | 6～13 | 8・10 | 6～16 | 8～18 | 6～16 | 8～18 | 6～14 | 6～9 | 6～12 | 8～14 | 28.65 | 27.50 | 18 | 32 | 22 | 32 | 23 | |||||||
| 19 | 6～19 | 6～13 | 8～11 | 6～17 | 8～19 | 6～17 | 8～19 | 6～15 | 6～11 | 8 | 6～13 | 8～15 | 30.24 | 29.10 | 19 | 23 | |||||||||
| 20 | 8～20 | 8～14 | 8～12 | 8～18 | 10～20 | 8～18 | 10～20 | 8～16 | 8～10 | 8 | 8～14 | 10～16 | 31.83 | 30.69 | 20 | 35 | 24 | 35 | 25 | ||||||
| 21 | 8～22 | 8～16 | 8～12 | 8～20 | 10～22 | 8～20 | 10～22 | 8～18 | 8～12 | 8 | 8～16 | 10～18 | 33.42 | 32.28 | 22 | 25 | |||||||||
| 22 | 8～23 | 8～17 | 8～12 | 8～21 | 10～23 | 8～21 | 10～23 | 8～19 | 8～12 | 8 | 8～16 | 10～18 | 35.01 | 33.87 | 22 | 39 | 27 | 40 | 28 | ||||||
| 23 | 8～25 | 8～17 | 8～15 | 8～23 | 10～25 | 8～23 | 10～25 | 8～20 | 8～16 | 8・10 | 8～18 | 10～20 | 36.61 | 35.46 | 24 | 40 | 28 | ||||||||
| 24 | 8～26 | 8～18 | 8～14 | 8～24 | 10～26 | 8～24 | 10～26 | 8～22 | 8～16 | 8・10 | 8～20 | 10～22 | 38.20 | 37.05 | 26 | 42 | 30 | 44 | 32 | ||||||
| 25 | 8～28 | 8～20 | 8～16 | 8～26 | 10～28 | 8～26 | 10～28 | 8～24 | 8～16 | 8～12 | 8～22 | 10～24 | 39.79 | 38.65 | 28 | 43 | 32 | ||||||||
| 26 | 10～29 | 10～21 | 10～17 | 10～27 | 12～29 | 10～27 | 12～29 | 10～24 | 10～16 | 10～13 | 10～22 | 12～24 | 41.38 | 40.24 | 28 | 45 | 33 | ||||||||
| 27 | 10～30 | 10～22 | 10～19 | 10～28 | 12～30 | 10～28 | 12～30 | 10～26 | 10～20 | 10～15 | 10～24 | 12～26 | 42.97 | 41.83 | 30 | 48 | 36 | 48 | 36 | ||||||
| 28 | 10～32 | 10～22 | 10～19 | 10～30 | 12～32 | 10～30 | 12～32 | 10～27 | 10～20 | 10～15 | 10～25 | 12～27 | 44.56 | 43.42 | 30 | ||||||||||
| 29 | 10～32 | 10～24 | 10～19 | 10～32 | 12～34 | 10～32 | 12～34 | 10～28 | 10～22 | 10～16 | 10～26 | 12～28 | 46.15 | 45.01 | 32 | 50 | 38 | 50 | 38 | ||||||
| 30 | 10～35 | 10～26 | 10～20 | 10～33 | 12～35 | 10～33 | 12～35 | 10～28 | 10～22 | 10～16 | 10～26 | 12～28 | 47.75 | 46.60 | 32 | 51 | 39 | ||||||||
| 31 | 10～37 | 10～28 | 10～22 | 10～35 | 12～37 | 10～35 | 12～37 | 10～30 | 10～22 | 10～17 | 10～28 | 12～30 | 49.34 | 48.20 | 34 | 55 | 40 | 55 | 40 | ||||||
| 32 | 10～38 | 10～30 | 10～23 | 10～36 | 12～38 | 10～36 | 12～38 | 10～30 | 10～22 | 10～17 | 10～28 | 12～30 | 50.93 | 49.79 | 34 | 42 | |||||||||
| 33 | 12～40 | 12～30 | 12～24 | 12～38 | 14～40 | 12～38 | 14～40 | 12～32 | 12～24 | 12～18 | 12～30 | 14～32 | 52.52 | 51.38 | 36 | 40 | |||||||||
| 34 | 12～42 | 12～32 | 12～25 | 12～40 | 14～42 | 12～40 | 14～42 | 12～32 | 12～24 | 12～18 | 12～30 | 14～32 | 54.11 | 52.97 | 36 | 58 | 46 | 61 | 46 | ||||||
| 35 | 12～43 | 12～32 | 12～25 | 12～41 | 14～43 | 12～41 | 14～43 | 12～32 | 12～24 | 12～18 | 12～30 | 14～32 | 55.70 | 54.56 | 36 | 61 | |||||||||
| 36 | 12～45 | 12～34 | 12～30 | 12～43 | 14～45 | 12～43 | 14～45 | 12～34 | 12～26 | 12～20 | 12～32 | 14～34 | 57.30 | 56.15 | 38 | 49 | |||||||||
| 37 | 12～46 | 12～36 | 12～30 | 12～44 | 14～46 | 12～44 | 14～46 | 12～34 | 12～26 | 12～20 | 12～32 | 14～34 | 58.89 | 57.74 | 38 | 67 | 50 | 67 | 50 | ||||||
| 38 | 12～48 | 12～36 | 12～30 | 12～46 | 12～48 | 12～46 | 12～48 | 12～34 | 12～26 | 12～20 | 12～32 | 14～34 | 60.48 | 59.34 | 38 | ||||||||||
| 39 | 12～49 | 12～36 | 12～30 | 12～47 | 12～49 | 12～47 | 12～49 | 12～36 | 12～26 | 12～22 | 12～34 | 14～36 | 62.07 | 60.93 | 40 | ||||||||||
| 40 | 12～51 | 12～36 | 12～30 | 12～49 | 14～51 | 12～49 | 14～51 | 12～36 | 12～26 | 12～22 | 12～34 | 14～36 | 63.66 | 62.52 | 40 | 55 | |||||||||
| 41 | 12～53 | 12～40 | 12～30 | 12～51 | 12～53 | 12～51 | 12～53 | 12～36 | 12～26 | 12～22 | 12～34 | 14～36 | 65.25 | 64.11 | 40 | 74 | 58 | 74 | 58 | ||||||
| 42 | 12～54 | 12～40 | 12～30 | 12～52 | 14～54 | 12～52 | 14～54 | 12～38 | 12～26 | 12～23 | 12～36 | 14～38 | 66.85 | 65.70 | 42 | ||||||||||
| 43 | 12～56 | 12～42 | 12～30 | 12～54 | 14～56 | 12～54 | 14～56 | 12～38 | 12～26 | 12～23 | 12～36 | 14～38 | 68.44 | 67.29 | 42 | ||||||||||
| 44 | 12～58 | 12～42 | 12～30 | 12～56 | 14～58 | 12～56 | 14～58 | 12～38 | 12～26 | 12～23 | 12～36 | 14～38 | 70.03 | 68.89 | 42 | 62 | |||||||||
| 45 | 12～59 | 12～45 | 12～30 | 12～57 | 14～59 | 12～57 | 14～59 | 12～40 | 12～30 | 12～25 | 12～38 | 14～40 | 71.62 | 70.48 | 44 | 83 | 63 | 83 | 63 | ||||||
| 46 | 12～61 | 12～45 | 12～30 | 12～59 | 12～61 | 12～59 | 12～61 | 12～40 | 12～30 | 12～25 | 12～38 | 14～40 | 73.21 | 72.07 | 44 | ||||||||||
| 47 | 12～62 | 12～45 | 12～30 | 12～60 | 12～62 | 12～60 | 12～62 | 12～40 | 12～30 | 12～25 | 12～38 | 14～40 | 74.80 | 73.66 | 44 | ||||||||||
| 48 | 12～64 | 12～45 | 12～30 | 12～62 | 14～64 | 12～62 | 14～64 | 12～42 | 12～30 | 12～26 | 12～40 | 14～42 | 76.39 | 75.25 | 46 | 80 | 68 | ||||||||
| 49 | 12～65 | 12～45 | 12～30 | 12～63 | 12～65 | 12～63 | 12～65 | 12～42 | 12～30 | 12～26 | 12～40 | 14～42 | 77.99 | 76.84 | 46 | 83 | 63 | ||||||||
| 50 | 12～67 | 12～45 | 12～30 | 12～65 | 14～67 | 12～65 | 14～67 | 12～42 | 12～30 | 12～27 | 12～40 | 14～42 | 79.58 | 78.43 | 46 | 71 | 87 | 67 | |||||||
| 51 | 12～69 | 12～45 | 12～30 | 12～67 | 12～69 | 12～67 | 12～69 | 12～42 | 12～30 | 12～27 | 12～40 | 14～42 | 81.17 | 80.03 | 46 | 87 | 67 | ||||||||
| 52 | 12～70 | 12～45 | 12～30 | 12～68 | 12～70 | 12～68 | 12～70 | 12～44 | 12～35 | 12～28 | 12～42 | 12～44 | 82.76 | 81.62 | 48 | ||||||||||
| 53 | 12～72 | 12～45 | 12～30 | 12～70 | 12～72 | 12～70 | 12～72 | 12～44 | 12～35 | 12～28 | 12～42 | 12～44 | 84.35 | 83.21 | 48 | 95 | 75 | 95 | 75 | ||||||
| 54 | 12～73 | 12～45 | 12～30 | 12～71 | 12～73 | 12～71 | 12～73 | 12～44 | 12～35 | 12～28 | 12～42 | 12～44 | 85.94 | 84.80 | 48 | ||||||||||
| 55 | 12～75 | 12～45 | 12～30 | 12～73 | 12～75 | 12～73 | 12～75 | 12～44 | 12～35 | 12～28 | 12～42 | 12～44 | 87.54 | 86.39 | 48 | ||||||||||
| 56 | 12～77 | 12～45 | 12～30 | 12～75 | 12～77 | 12～75 | 12～77 | 12～46 | 12～38 | 12～32 | 12～44 | 14～46 | 89.13 | 87.98 | 50 | 99 | 80 | 99 | 80 | ||||||
| 57 | 12～78 | 12～45 | 12～30 | 12～76 | 12～78 | 12～76 | 12～78 | 12～46 | 12～38 | 12～32 | 12～44 | 14～46 | 90.72 | 89.58 | 50 | ||||||||||
| 58 | 12～80 | 12～45 | 12～30 | 12～78 | 12～80 | 12～78 | 12～80 | 12～46 | 12～38 | 12～32 | 12～44 | 14～46 | 92.31 | 91.17 | 50 | ||||||||||
| 59 | 12～81 | 12～45 | 12～30 | 12～79 | 12～81 | 12～79 | 12～81 | 12～46 | 12～38 | 12～32 | 12～44 | 14～46 | 93.90 | 92.76 | 50 | ||||||||||
| 60 | 12～83 | 12～45 | 12～30 | 12～81 | 14～83 | 12～81 | 14～83 | 12～48 | 12～30 | 12～30 | 12～46 | 14～48 | 95.49 | 94.35 | 52 | 87 | |||||||||
| 72 | 12～85 | 12～70 | 12～50 | 12～83 | 12～85 | 12～83 | 12～85 | 12～52 | 12～43 | 12～35 | 12～50 | 14～52 | 114.59 | 113.45 | 56 | 119 | 100 | 119 | 100 | ||||||
| [ NG ]軸穴仕様Nの場合、軸穴径9は指定できません。 | [ ! ] 軸穴仕様H･P･V・Fの場合、選択範囲内であれば軸穴径6.35が選択可能です。 | ||||||||||||||||||||||||
追加工
| 型式 | − | プーリ形状 | − | 軸穴仕様・内径 | − | Z | − | J | − | Q | − | R | − | S | − | T | − | (KC90…etc.) | |||||
| GBPA20GT5090 | − | A | − | N10 | − | KC90 | |||||||||||||||||
| Alterations | 止めねじ角度変更 | フランジカシメなし | フランジカシメ片側のみ | フランジカット | ボスカット |
| Code | KC90 | NFC | RFC・LFC | FC | BC |
| Spec. | 止めねじ角度を90°に 変更します。 [ ! ]A形プーリの場合は山を避ける  | (フランジ2枚付属) 指定方法 NFC  | (フランジ1枚付属) 指定方法 RFC  | フランジ外径を0.5mm単位でカット 指定方法 FC17 適用条件 [ ! ]FC≧(O.D.)＋1 [ ! ]FC≦F−2 [ ! ]フランジ外周は表面処理されません。  | ボスの長さを0.5mm単位でカット 指定方法 BC6.5 適用条件 [ ! ]軸穴仕様H・V・F： [ ! ]軸穴仕様P・N：  |
| 詳細は追加工概要 >>P.1466 | |||||
| ￥/1Code | 無料 | 300 | 300 | 300 | 500 |
| Alterations | 側面穴追加工 [ ! ]軸穴仕様により、条件が異なります。>>P.1466 | ||
| 側面タップ穴 | 側面通し穴 | 側面ザグリ穴 | |
| Code | QTC・QFC・QSC | KTC・KFC・KSC | ZTC・ZFC・ZSC |
| Spec. | ボス側の側面にタップ穴を追加工します。 指定方法 QTC28−M4 Q□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。 M選択 M3,M4,M5,M6,M8 適用条件 [ ! ]肉厚条件 最低2㎜ 計算式>>P.1466 [ ! ]軸穴仕様により、条件が異なります。>>P.1466  (6ヵ所) (4ヵ所) (3ヵ所) | ボス側の側面にキリ穴を追加工します。 指定方法 KTC28−K4.5 K□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。 K指定 K4.0～13.0(0.5mm単位指定) 適用条件 [ ! ]肉厚条件 最低2㎜ 計算式>>P.1466 [ ! ]軸穴仕様により、条件が異なります。>>P.1466  (6ヵ所) (4ヵ所) (3ヵ所) | ボス側の側面にザグリ穴を追加工します。 指定方法 ZTC28−ZM4 Z□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。 ZM選択 ZM3,ZM4,ZM5,ZM6,ZM8 適用条件 [ ! ]肉厚条件 最低2㎜ 計算式>>P.1466 [ ! ]軸穴仕様により、条件が異なります。>>P.1466  (6ヵ所) (4ヵ所) (3ヵ所) |
| 詳細は追加工概要 >>P.1466 | |||
| ￥/1Code | QTC:400 QFC:500 QSC:600 | KTC:500 KFC:600 KSC:800 | ZSC:1,000 ZTC・ZFC:700 |
[ ! ]1-1466はこちらを参照ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
詳細情報
基本情報
GTタイプのバックラッシレスプーリです。理論上のバックラッシ量が0となり、通常のGTタイプ以上の高精度位置決めが可能です。ゲイツ・ユニッタ・アジア株式会社技術提供により同社のベルト規格に適合します。
■規格追加情報■
ステンレス材（SUS304）を追加しました。
【材質】
<プーリ＞アルミ合金、S45C相当、ステンレス
<フランジ＞アルミ合金、SPCC、ステンレス
【表面処理】
白アルマイト、黒アルマイト、硬質アルマイト、無電解ニッケルメッキ、四三酸化鉄皮膜
【付属品：セットスクリュー】
SUS304、クロムモリブデン鋼（四三酸化鉄皮膜）
【ベルト種類（幅寸法）】
GT5090（9mm）、GT5120（12mm）、GT5150（15mm）
GT5200（20mm）、GT5250（25mm）、GT5300（30mm）
GT5400（40mm）
【プーリ形状】
A形状（ボス無し）、B形状（ボス有り）
【軸穴形状】
丸穴、丸穴＋タップ、キー溝（新JIS）＋タップ、片側ザグリ（片端段付）、両側ザグリ（両端段付） 、片側2段ザグリ（片端2段段付）
軸穴形状丸穴の場合はメカロック（パワーロック）でも締結することが可能です。
【追加工】
止めねじ角度を90°に変更、フランジカシメなし、フランジカシメ片側のみ、フランジカット、側面タップ穴、側面通し穴、側面ザグリ穴
【関連商品】
＜タイミングベルト＞
ハイトルクタイミングベルト
＜アイドラー＞
歯付アイドラーセンターベアリング、歯付アイドラー両サイドベアリング、背面テンションアイドラーセンターベアリング、背面テンションアイドラー両サイドベアリング
◆タイミングベルト・プーリ総合情報のご案内◆
タイミングベルト・プーリ総合情報はこちらからご覧ください。
ご注意
- 歯面にタップ穴がつく際、軸穴径によっては付属品セットスクリューが飛び出し、ベルトと干渉する場合がございますので3DプレビューやCADをご確認ください。飛び出してしまう場合、追加工SLH「セットスクリュー長さ変更」やB形状への変更をご検討ください。
- フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
- 規格表内の赤文字は24年4月に追加した商品です。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■価格計算例
①H（丸穴）指定時
例：GBPA14GT5090-A-H6
本体価格：1,380円＝1,380円
②P（タップ穴）指定時
例：GBPA14GT5090-A-P6
本体価格：1,380円＋軸穴加工価格：480円＝1,860円
[ ! ]基準単価は、（本体価格＋軸穴加工価格）となります。
[ ! ]GBPB・GBPKは係数（×1.1）、GBPNは係数（×1.2）、GBPMは係数（×1.05）、GBPPは係数（×1.15）を表中の価格に掛けた金額が本体価格となります。（1円単位切り捨て）
[ ! ]H穴仕様の軸穴加工価格は無料です。
[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円
[ NG ]歯数14～30のA形はストーク不可
出荷日については、こちらをご覧ください。
①H（丸穴）指定時
例：GBPA14GT5090-A-H6
本体価格：1,380円＝1,380円
②P（タップ穴）指定時
例：GBPA14GT5090-A-P6
本体価格：1,380円＋軸穴加工価格：480円＝1,860円
[ ! ]基準単価は、（本体価格＋軸穴加工価格）となります。
[ ! ]GBPB・GBPKは係数（×1.1）、GBPNは係数（×1.2）、GBPMは係数（×1.05）、GBPPは係数（×1.15）を表中の価格に掛けた金額が本体価格となります。（1円単位切り捨て）
[ ! ]H穴仕様の軸穴加工価格は無料です。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
歯数 | ￥本体価格 | ￥軸穴加工価格(本体価格＋) | ||||||||||||||||||||||||||||||||||||||||||||
GBPA(×1.0) GBPB・GBPK(×1.1) GBPN(×1.2) | GBPT(×1.0) GBPM(×1.05) GBPP(×1.15) | GBPS | GBPA・GBPB・GBPK・GBPN・GBPT・GBPM・GBPP | GBPS | ||||||||||||||||||||||||||||||||||||||||||
GT5090 | GT5120 | GT5150 | GT5200 | GT5250 | GT5300 | GT5400 | GT5090 | GT5120 | GT5150 | GT5200 | GT5250 | GT5300 | GT5400 | GT5090 | GT5120 | GT5150 | GT5200 | GT5250 | GT5300 | |||||||||||||||||||||||||||
A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | P穴 | N・V・F穴 | Y・WB穴 | P穴 | N・V・F穴 | Y・WB穴 | |
15 | 1,380 | 1,670 | 1,500 | 1,760 | 1,620 | 1,860 | 1,900 | 2,300 | 2,060 | 2,490 | 2,230 | 2,700 | 2,460 | 2,980 | 1,300 | 1,580 | 1,410 | 1,670 | 1,530 | 1,760 | 1,790 | 2,180 | 1,940 | 2,350 | 2,100 | 2,550 | 2,320 | 2,820 | 2,210 | 2,670 | 2,400 | 2,820 | 2,590 | 2,980 | 3,050 | 3,680 | 3,290 | 3,980 | 3,570 | 4,310 | 480 | 790 | 1,440 | 580 | 940 | 1,630 |
16 | 1,430 | 1,700 | 1,550 | 1,820 | 1,680 | 1,920 | 1,970 | 2,350 | 2,130 | 2,530 | 2,310 | 2,750 | 2,550 | 3,030 | 1,360 | 1,610 | 1,470 | 1,710 | 1,590 | 1,820 | 1,880 | 2,220 | 2,030 | 2,400 | 2,200 | 2,600 | 2,420 | 2,870 | 2,290 | 2,720 | 2,480 | 2,910 | 2,690 | 3,070 | 3,160 | 3,750 | 3,410 | 4,050 | 3,700 | 4,390 | 480 | 790 | 1,440 | 580 | 940 | 1,630 |
17 | 1,450 | 1,720 | 1,580 | 1,840 | 1,710 | 1,950 | 2,000 | 2,370 | 2,160 | 2,560 | 2,340 | 2,780 | 2,580 | 3,070 | 1,380 | 1,630 | 1,500 | 1,740 | 1,610 | 1,840 | 1,900 | 2,250 | 2,060 | 2,430 | 2,230 | 2,630 | 2,460 | 2,910 | 2,320 | 2,750 | 2,530 | 2,940 | 2,740 | 3,120 | 3,200 | 3,790 | 3,450 | 4,100 | 3,750 | 4,440 | 480 | 810 | 1,450 | 580 | 970 | 1,660 |
18 | 1,470 | 1,740 | 1,610 | 1,860 | 1,730 | 1,970 | 2,030 | 2,400 | 2,190 | 2,590 | 2,370 | 2,810 | 2,620 | 3,100 | 1,390 | 1,640 | 1,520 | 1,760 | 1,630 | 1,860 | 1,920 | 2,260 | 2,070 | 2,440 | 2,240 | 2,650 | 2,480 | 2,920 | 2,350 | 2,780 | 2,580 | 2,980 | 2,770 | 3,150 | 3,240 | 3,840 | 3,500 | 4,140 | 3,800 | 4,490 | 480 | 810 | 1,450 | 580 | 970 | 1,660 |
19 | 1,540 | 1,880 | 1,730 | 2,000 | 1,910 | 2,110 | 2,120 | 2,590 | 2,290 | 2,800 | 2,490 | 3,040 | 2,740 | 3,350 | 1,460 | 1,730 | 1,600 | 1,840 | 1,760 | 1,940 | 2,010 | 2,390 | 2,170 | 2,580 | 2,360 | 2,790 | 2,600 | 3,080 | 2,460 | 3,010 | 2,770 | 3,200 | 3,060 | 3,380 | 3,390 | 4,150 | 3,660 | 4,480 | 3,970 | 4,860 | 490 | 830 | 1,480 | 610 | 1,000 | 1,700 |
20 | 1,610 | 2,010 | 1,850 | 2,140 | 2,090 | 2,250 | 2,220 | 2,770 | 2,400 | 2,990 | 2,600 | 3,250 | 2,870 | 3,580 | 1,520 | 1,820 | 1,670 | 1,920 | 1,890 | 2,020 | 2,100 | 2,510 | 2,260 | 2,710 | 2,450 | 2,940 | 2,710 | 3,240 | 2,580 | 3,220 | 2,960 | 3,420 | 3,340 | 3,600 | 3,560 | 4,440 | 3,840 | 4,800 | 4,170 | 5,200 | 490 | 830 | 1,480 | 610 | 1,000 | 1,700 |
21 | 1,650 | 2,050 | 1,900 | 2,180 | 2,150 | 2,310 | 2,280 | 2,830 | 2,460 | 3,050 | 2,660 | 3,310 | 2,940 | 3,650 | 1,560 | 1,860 | 1,710 | 1,960 | 1,940 | 2,080 | 2,150 | 2,570 | 2,320 | 2,770 | 2,520 | 3,000 | 2,780 | 3,320 | 2,640 | 3,280 | 3,040 | 3,490 | 3,440 | 3,700 | 3,640 | 4,520 | 3,930 | 4,880 | 4,260 | 5,300 | 660 | 1,070 | 1,790 | 780 | 1,290 | 2,080 |
22 | 1,680 | 2,090 | 1,940 | 2,220 | 2,200 | 2,360 | 2,320 | 2,880 | 2,500 | 3,110 | 2,710 | 3,380 | 2,990 | 3,730 | 1,590 | 1,890 | 1,750 | 2,000 | 1,980 | 2,130 | 2,190 | 2,610 | 2,370 | 2,810 | 2,570 | 3,050 | 2,830 | 3,370 | 2,690 | 3,340 | 3,100 | 3,550 | 3,520 | 3,780 | 3,710 | 4,610 | 4,010 | 4,970 | 4,340 | 5,390 | 660 | 1,070 | 1,790 | 780 | 1,290 | 2,080 |
24 | 1,750 | 2,150 | 2,000 | 2,300 | 2,250 | 2,450 | 2,410 | 2,970 | 2,610 | 3,200 | 2,830 | 3,470 | 3,120 | 3,830 | 1,650 | 1,940 | 1,800 | 2,070 | 2,030 | 2,210 | 2,280 | 2,680 | 2,460 | 2,890 | 2,660 | 3,130 | 2,940 | 3,460 | 2,800 | 3,440 | 3,200 | 3,680 | 3,600 | 3,920 | 3,860 | 4,750 | 4,170 | 5,120 | 4,520 | 5,560 | 720 | 1,200 | 1,960 | 870 | 1,440 | 2,270 |
24 | 1,820 | 2,200 | 2,060 | 2,370 | 2,300 | 2,540 | 2,510 | 3,030 | 2,710 | 3,280 | 2,940 | 3,550 | 3,240 | 3,920 | 1,710 | 1,980 | 1,850 | 2,130 | 2,070 | 2,280 | 2,360 | 2,730 | 2,550 | 2,950 | 2,760 | 3,200 | 3,050 | 3,530 | 2,910 | 3,520 | 3,300 | 3,790 | 3,680 | 4,060 | 4,010 | 4,860 | 4,330 | 5,240 | 4,700 | 5,680 | 720 | 1,200 | 1,960 | 870 | 1,440 | 2,270 |
25 | 1,870 | 2,310 | 2,140 | 2,450 | 2,390 | 2,610 | 2,580 | 3,190 | 2,780 | 3,440 | 3,020 | 3,730 | 3,330 | 4,120 | 1,760 | 2,080 | 1,920 | 2,210 | 2,150 | 2,350 | 2,430 | 2,870 | 2,620 | 3,100 | 2,840 | 3,360 | 3,140 | 3,710 | 2,990 | 3,700 | 3,420 | 3,920 | 3,820 | 4,180 | 4,120 | 5,100 | 4,450 | 5,510 | 4,830 | 5,980 | 740 | 1,240 | 2,010 | 900 | 1,500 | 2,350 |
26 | 1,920 | 2,400 | 2,210 | 2,540 | 2,480 | 2,670 | 2,650 | 3,310 | 2,860 | 3,570 | 3,100 | 3,880 | 3,420 | 4,280 | 1,820 | 2,160 | 1,990 | 2,280 | 2,230 | 2,400 | 2,510 | 2,980 | 2,710 | 3,220 | 2,940 | 3,490 | 3,240 | 3,850 | 3,070 | 3,840 | 3,540 | 4,060 | 3,970 | 4,270 | 4,240 | 5,300 | 4,570 | 5,720 | 4,960 | 6,200 | 760 | 1,250 | 2,020 | 920 | 1,510 | 2,360 |
27 | 1,970 | 2,480 | 2,260 | 2,600 | 2,480 | 2,720 | 2,720 | 3,420 | 2,930 | 3,690 | 3,180 | 4,000 | 3,510 | 4,420 | 1,870 | 2,240 | 2,030 | 2,340 | 2,230 | 2,440 | 2,580 | 3,090 | 2,780 | 3,340 | 3,020 | 3,620 | 3,330 | 3,990 | 3,150 | 3,970 | 3,620 | 4,160 | 3,970 | 4,350 | 4,350 | 5,480 | 4,690 | 5,910 | 5,090 | 6,410 | 790 | 1,330 | 2,130 | 970 | 1,600 | 2,460 |
28 | 2,010 | 2,560 | 2,300 | 2,660 | 2,470 | 2,760 | 2,770 | 3,530 | 2,990 | 3,810 | 3,250 | 4,130 | 3,580 | 4,560 | 1,910 | 2,310 | 2,070 | 2,390 | 2,230 | 2,480 | 2,630 | 3,190 | 2,840 | 3,440 | 3,080 | 3,730 | 3,400 | 4,120 | 3,220 | 4,100 | 3,680 | 4,260 | 3,950 | 4,420 | 4,440 | 5,660 | 4,800 | 6,110 | 5,200 | 6,620 | 790 | 1,330 | 2,130 | 970 | 1,600 | 2,460 |
29 | 2,070 | 2,630 | 2,340 | 2,720 | 2,550 | 2,810 | 2,860 | 3,630 | 3,080 | 3,920 | 3,340 | 4,250 | 3,690 | 4,690 | 1,950 | 2,380 | 2,100 | 2,450 | 2,300 | 2,520 | 2,690 | 3,280 | 2,900 | 3,540 | 3,150 | 3,840 | 3,480 | 4,240 | 3,310 | 4,210 | 3,740 | 4,350 | 4,080 | 4,500 | 4,570 | 5,810 | 4,930 | 6,270 | 5,350 | 6,800 | 830 | 1,390 | 2,200 | 1,000 | 1,670 | 2,560 |
30 | 2,120 | 2,700 | 2,370 | 2,780 | 2,620 | 2,850 | 2,920 | 3,720 | 3,160 | 4,020 | 3,420 | 4,360 | 3,780 | 4,810 | 1,990 | 2,440 | 2,130 | 2,500 | 2,360 | 2,560 | 2,750 | 3,370 | 2,960 | 3,630 | 3,210 | 3,940 | 3,550 | 4,350 | 3,390 | 4,320 | 3,790 | 4,450 | 4,190 | 4,560 | 4,680 | 5,960 | 5,050 | 6,430 | 5,470 | 6,980 | 830 | 1,390 | 2,200 | 1,000 | 1,670 | 2,560 |
31 | 2,170 | 2,770 | 2,430 | 2,850 | 2,650 | 2,880 | 2,990 | 3,820 | 3,230 | 4,130 | 3,500 | 4,470 | 3,870 | 4,940 | 2,050 | 2,500 | 2,180 | 2,570 | 2,380 | 2,590 | 2,830 | 3,450 | 3,050 | 3,720 | 3,310 | 4,040 | 3,650 | 4,460 | 3,470 | 4,430 | 3,890 | 4,560 | 4,240 | 4,610 | 4,790 | 6,110 | 5,170 | 6,600 | 5,600 | 7,150 | 870 | 1,440 | 2,270 | 1,050 | 1,730 | 2,650 |
32 | 2,220 | 2,840 | 2,480 | 2,920 | 2,670 | 2,900 | 3,060 | 3,920 | 3,310 | 4,230 | 3,590 | 4,590 | 3,960 | 5,060 | 2,100 | 2,560 | 2,230 | 2,630 | 2,400 | 2,610 | 2,900 | 3,530 | 3,130 | 3,810 | 3,390 | 4,130 | 3,740 | 4,560 | 3,550 | 4,540 | 3,970 | 4,670 | 4,270 | 4,640 | 4,900 | 6,260 | 5,290 | 6,760 | 5,730 | 7,330 | 870 | 1,440 | 2,270 | 1,050 | 1,730 | 2,650 |
33 | 2,280 | 2,910 | 2,550 | 3,000 | 2,690 | 2,920 | 3,150 | 4,010 | 3,400 | 4,330 | 3,680 | 4,700 | 4,060 | 5,190 | 2,150 | 2,620 | 2,290 | 2,700 | 2,430 | 2,640 | 2,970 | 3,610 | 3,200 | 3,900 | 3,470 | 4,230 | 3,830 | 4,670 | 3,650 | 4,660 | 4,080 | 4,800 | 4,300 | 4,670 | 5,040 | 6,430 | 5,440 | 6,940 | 5,890 | 7,530 | 970 | 1,610 | 2,480 | 1,150 | 1,900 | 2,860 |
34 | 2,330 | 2,980 | 2,610 | 3,070 | 2,710 | 2,940 | 3,210 | 4,110 | 3,470 | 4,440 | 3,760 | 4,810 | 4,150 | 5,310 | 2,200 | 2,680 | 2,350 | 2,760 | 2,450 | 2,660 | 3,030 | 3,700 | 3,280 | 3,990 | 3,550 | 4,330 | 3,920 | 4,780 | 3,730 | 4,770 | 4,180 | 4,910 | 4,340 | 4,700 | 5,150 | 6,580 | 5,550 | 7,100 | 6,020 | 7,700 | 970 | 1,610 | 2,480 | 1,150 | 1,900 | 2,860 |
35 | 2,470 | 2,980 | 2,650 | 3,140 | 2,740 | 3,190 | 3,410 | 4,110 | 3,680 | 4,440 | 3,990 | 4,810 | 4,400 | 5,310 | 2,280 | 2,680 | 2,390 | 2,830 | 2,470 | 2,880 | 3,150 | 3,700 | 3,400 | 3,990 | 3,680 | 4,330 | 4,060 | 4,780 | 3,950 | 4,770 | 4,240 | 5,020 | 4,380 | 5,100 | 5,450 | 6,580 | 5,880 | 7,100 | 6,380 | 7,700 | 970 | 1,610 | 2,480 | 1,160 | 1,930 | 2,910 |
36 | 2,600 | 2,970 | 2,680 | 3,200 | 2,760 | 3,430 | 3,590 | 4,100 | 3,870 | 4,420 | 4,200 | 4,800 | 4,630 | 5,290 | 2,350 | 2,670 | 2,420 | 2,890 | 2,480 | 3,090 | 3,240 | 3,680 | 3,500 | 3,980 | 3,800 | 4,310 | 4,190 | 4,760 | 4,160 | 4,750 | 4,290 | 5,120 | 4,420 | 5,490 | 5,740 | 6,550 | 6,190 | 7,070 | 6,720 | 7,670 | 970 | 1,610 | 2,480 | 1,160 | 1,930 | 2,910 |
37 | 2,630 | 3,010 | 2,720 | 3,240 | 2,800 | 3,470 | 3,630 | 4,150 | 3,920 | 4,480 | 4,250 | 4,860 | 4,690 | 5,360 | 2,380 | 2,710 | 2,450 | 2,920 | 2,510 | 3,130 | 3,280 | 3,740 | 3,540 | 4,040 | 3,840 | 4,380 | 4,240 | 4,830 | 4,210 | 4,820 | 4,350 | 5,180 | 4,480 | 5,550 | 5,810 | 6,650 | 6,270 | 7,180 | 6,800 | 7,780 | 1,050 | 1,670 | 2,560 | 1,270 | 2,000 | 3,000 |
38 | 2,670 | 3,050 | 2,750 | 3,280 | 2,830 | 3,520 | 3,680 | 4,210 | 3,980 | 4,540 | 4,310 | 4,930 | 4,760 | 5,440 | 2,400 | 2,740 | 2,480 | 2,960 | 2,550 | 3,160 | 3,310 | 3,780 | 3,570 | 4,080 | 3,880 | 4,420 | 4,280 | 4,880 | 4,270 | 4,880 | 4,400 | 5,250 | 4,530 | 5,630 | 5,890 | 6,730 | 6,360 | 7,270 | 6,900 | 7,880 | 1,050 | 1,670 | 2,560 | 1,270 | 2,000 | 3,000 |
39 | 2,700 | 3,080 | 2,790 | 3,320 | 2,870 | 3,560 | 3,720 | 4,250 | 4,020 | 4,590 | 4,360 | 4,970 | 4,810 | 5,490 | 2,430 | 2,780 | 2,510 | 2,990 | 2,580 | 3,200 | 3,350 | 3,840 | 3,620 | 4,140 | 3,920 | 4,490 | 4,330 | 4,950 | 4,320 | 4,930 | 4,460 | 5,310 | 4,590 | 5,700 | 5,960 | 6,800 | 6,430 | 7,340 | 6,980 | 7,960 | 1,050 | 1,670 | 2,560 | 1,270 | 2,000 | 3,000 |
40 | 2,730 | 3,120 | 2,820 | 3,360 | 2,900 | 3,600 | 3,770 | 4,300 | 4,070 | 4,650 | 4,410 | 5,040 | 4,870 | 5,560 | 2,450 | 2,810 | 2,540 | 3,020 | 2,610 | 3,230 | 3,380 | 3,880 | 3,650 | 4,180 | 3,960 | 4,540 | 4,370 | 5,010 | 4,370 | 4,990 | 4,510 | 5,380 | 4,640 | 5,760 | 6,030 | 6,880 | 6,510 | 7,430 | 7,060 | 8,060 | 1,050 | 1,670 | 2,560 | 1,270 | 2,000 | 3,000 |
41 | 2,760 | 3,160 | 2,890 | 3,400 | 3,000 | 3,650 | 3,810 | 4,360 | 4,110 | 4,710 | 4,460 | 5,100 | 4,920 | 5,630 | 2,480 | 2,840 | 2,600 | 3,060 | 2,700 | 3,270 | 3,420 | 3,920 | 3,690 | 4,230 | 4,000 | 4,590 | 4,420 | 5,060 | 4,420 | 5,060 | 4,620 | 5,440 | 4,800 | 5,840 | 6,100 | 6,980 | 6,580 | 7,540 | 7,140 | 8,170 | 1,120 | 1,850 | 2,810 | 1,330 | 2,190 | 3,240 |
42 | 2,800 | 3,200 | 2,970 | 3,450 | 3,100 | 3,690 | 3,860 | 4,410 | 4,170 | 4,770 | 4,520 | 5,170 | 4,990 | 5,700 | 2,520 | 2,880 | 2,670 | 3,100 | 2,790 | 3,320 | 3,480 | 3,970 | 3,750 | 4,290 | 4,070 | 4,650 | 4,490 | 5,130 | 4,480 | 5,120 | 4,750 | 5,520 | 4,960 | 5,900 | 6,180 | 7,060 | 6,670 | 7,620 | 7,230 | 8,270 | 1,120 | 1,850 | 2,810 | 1,330 | 2,190 | 3,240 |
43 | 2,830 | 3,240 | 3,040 | 3,490 | 3,200 | 3,740 | 3,900 | 4,470 | 4,210 | 4,820 | 4,570 | 5,230 | 5,040 | 5,770 | 2,550 | 2,910 | 2,730 | 3,130 | 2,880 | 3,360 | 3,520 | 4,010 | 3,800 | 4,330 | 4,120 | 4,700 | 4,540 | 5,190 | 4,530 | 5,180 | 4,860 | 5,580 | 5,120 | 5,980 | 6,250 | 7,150 | 6,750 | 7,710 | 7,320 | 8,370 | 1,120 | 1,850 | 2,810 | 1,330 | 2,190 | 3,240 |
44 | 2,860 | 3,280 | 3,110 | 3,530 | 3,300 | 3,780 | 3,950 | 4,520 | 4,260 | 4,880 | 4,620 | 5,300 | 5,100 | 5,850 | 2,580 | 2,940 | 2,790 | 3,170 | 2,970 | 3,400 | 3,560 | 4,060 | 3,840 | 4,380 | 4,170 | 4,750 | 4,600 | 5,240 | 4,580 | 5,250 | 4,980 | 5,650 | 5,280 | 6,050 | 6,320 | 7,240 | 6,820 | 7,820 | 7,400 | 8,480 | 1,120 | 1,850 | 2,810 | 1,330 | 2,190 | 3,240 |
45 | 2,900 | 3,320 | 3,150 | 3,570 | 3,360 | 3,830 | 4,000 | 4,580 | 4,320 | 4,940 | 4,680 | 5,360 | 5,170 | 5,920 | 2,610 | 2,980 | 2,830 | 3,210 | 3,020 | 3,450 | 3,600 | 4,110 | 3,890 | 4,440 | 4,210 | 4,810 | 4,650 | 5,310 | 4,640 | 5,310 | 5,040 | 5,710 | 5,380 | 6,130 | 6,400 | 7,330 | 6,910 | 7,910 | 7,490 | 8,580 | 1,160 | 1,940 | 2,920 | 1,380 | 2,280 | 3,370 |
46 | 2,930 | 3,360 | 3,190 | 3,620 | 3,420 | 3,880 | 4,040 | 4,640 | 4,360 | 5,000 | 4,730 | 5,430 | 5,220 | 5,990 | 2,640 | 3,030 | 2,860 | 3,260 | 3,070 | 3,490 | 3,640 | 4,180 | 3,930 | 4,510 | 4,260 | 4,890 | 4,710 | 5,400 | 4,690 | 5,380 | 5,100 | 5,790 | 5,470 | 6,210 | 6,470 | 7,420 | 6,980 | 8,010 | 7,570 | 8,690 | 1,160 | 1,940 | 2,920 | 1,380 | 2,280 | 3,370 |
47 | 2,970 | 3,400 | 3,230 | 3,660 | 3,470 | 3,920 | 4,100 | 4,690 | 4,420 | 5,060 | 4,800 | 5,490 | 5,290 | 6,060 | 2,670 | 3,070 | 2,900 | 3,300 | 3,120 | 3,540 | 3,680 | 4,240 | 3,980 | 4,570 | 4,310 | 4,960 | 4,760 | 5,470 | 4,750 | 5,440 | 5,170 | 5,860 | 5,550 | 6,270 | 6,550 | 7,500 | 7,070 | 8,100 | 7,670 | 8,790 | 1,160 | 1,940 | 2,920 | 1,380 | 2,280 | 3,370 |
48 | 3,000 | 3,440 | 3,270 | 3,700 | 3,530 | 3,970 | 4,140 | 4,750 | 4,470 | 5,120 | 4,840 | 5,560 | 5,350 | 6,130 | 2,700 | 3,110 | 2,930 | 3,340 | 3,170 | 3,580 | 3,720 | 4,290 | 4,020 | 4,630 | 4,360 | 5,020 | 4,810 | 5,540 | 4,800 | 5,500 | 5,230 | 5,920 | 5,650 | 6,350 | 6,620 | 7,590 | 7,150 | 8,190 | 7,750 | 8,880 | 1,160 | 1,940 | 2,920 | 1,380 | 2,280 | 3,370 |
49 | 3,160 | 3,530 | 3,400 | 3,800 | 3,610 | 4,070 | 4,360 | 4,870 | 4,710 | 5,260 | 5,100 | 5,700 | 5,630 | 6,290 | 2,850 | 3,180 | 3,050 | 3,430 | 3,250 | 3,670 | 3,930 | 4,390 | 4,240 | 4,740 | 4,600 | 5,140 | 5,080 | 5,670 | 5,060 | 5,650 | 5,440 | 6,080 | 5,780 | 6,510 | 6,980 | 7,790 | 7,540 | 8,410 | 8,170 | 9,120 | 1,240 | 2,070 | 3,080 | 1,460 | 2,400 | 3,530 |
50 | 3,320 | 3,610 | 3,530 | 3,890 | 3,690 | 4,160 | 4,580 | 4,980 | 4,940 | 5,380 | 5,360 | 5,830 | 5,920 | 6,430 | 2,990 | 3,240 | 3,170 | 3,510 | 3,320 | 3,760 | 4,120 | 4,470 | 4,450 | 4,820 | 4,830 | 5,230 | 5,330 | 5,770 | 5,310 | 5,780 | 5,650 | 6,220 | 5,900 | 6,660 | 7,330 | 7,970 | 7,910 | 8,610 | 8,580 | 9,330 | 1,240 | 2,070 | 3,080 | 1,460 | 2,400 | 3,530 |
51 | 3,390 | 3,720 | 3,610 | 4,000 | 3,780 | 4,280 | 4,680 | 5,130 | 5,050 | 5,540 | 5,470 | 6,010 | 6,040 | 6,630 | 3,050 | 3,340 | 3,240 | 3,610 | 3,400 | 3,860 | 4,210 | 4,610 | 4,540 | 4,970 | 4,930 | 5,390 | 5,440 | 5,950 | 5,420 | 5,950 | 5,780 | 6,400 | 6,050 | 6,850 | 7,480 | 8,210 | 8,070 | 8,860 | 8,750 | 9,610 | 1,500 | 2,500 | 3,650 | 1,600 | 2,600 | 3,800 |
52 | 3,460 | 3,830 | 3,680 | 4,110 | 3,870 | 4,390 | 4,770 | 5,280 | 5,150 | 5,700 | 5,590 | 6,190 | 6,170 | 6,830 | 3,110 | 3,440 | 3,310 | 3,710 | 3,480 | 3,960 | 4,290 | 4,750 | 4,630 | 5,120 | 5,020 | 5,560 | 5,540 | 6,130 | 5,540 | 6,130 | 5,890 | 6,580 | 6,190 | 7,020 | 7,640 | 8,460 | 8,250 | 9,130 | 8,950 | 9,900 | 1,500 | 2,500 | 3,650 | 1,600 | 2,600 | 3,800 |
53 | 3,530 | 3,940 | 3,760 | 4,230 | 3,960 | 4,510 | 4,870 | 5,440 | 5,260 | 5,870 | 5,700 | 6,360 | 6,290 | 7,020 | 3,180 | 3,540 | 3,380 | 3,810 | 3,560 | 4,070 | 4,390 | 4,880 | 4,740 | 5,270 | 5,140 | 5,720 | 5,670 | 6,310 | 5,650 | 6,300 | 6,020 | 6,770 | 6,340 | 7,220 | 7,790 | 8,690 | 8,410 | 9,380 | 9,120 | 10,170 | 1,500 | 2,500 | 3,650 | 1,600 | 2,600 | 3,800 |
54 | 3,600 | 4,050 | 3,840 | 4,340 | 4,050 | 4,620 | 4,970 | 5,590 | 5,360 | 6,030 | 5,810 | 6,540 | 6,420 | 7,220 | 3,240 | 3,640 | 3,450 | 3,910 | 3,640 | 4,170 | 4,470 | 5,020 | 4,820 | 5,420 | 5,230 | 5,880 | 5,770 | 6,490 | 5,760 | 6,480 | 6,140 | 6,940 | 6,480 | 7,390 | 7,950 | 8,940 | 8,580 | 9,650 | 9,300 | 10,460 | 1,500 | 2,500 | 3,650 | 1,660 | 2,710 | 3,970 |
55 | 3,670 | 4,170 | 3,920 | 4,450 | 4,140 | 4,740 | 5,060 | 5,750 | 5,470 | 6,210 | 5,930 | 6,730 | 6,540 | 7,430 | 3,300 | 3,740 | 3,520 | 4,020 | 3,730 | 4,270 | 4,550 | 5,160 | 4,910 | 5,570 | 5,330 | 6,040 | 5,880 | 6,670 | 5,870 | 6,670 | 6,270 | 7,120 | 6,620 | 7,580 | 8,100 | 9,200 | 8,740 | 9,930 | 9,480 | 10,770 | 1,500 | 2,500 | 3,650 | 1,660 | 2,710 | 3,970 |
56 | 3,730 | 4,280 | 3,990 | 4,560 | 4,230 | 4,850 | 5,150 | 5,900 | 5,550 | 6,370 | 6,020 | 6,910 | 6,650 | 7,630 | 3,360 | 3,840 | 3,580 | 4,120 | 3,810 | 4,370 | 4,640 | 5,300 | 5,000 | 5,720 | 5,430 | 6,200 | 5,990 | 6,840 | 5,970 | 6,850 | 6,380 | 7,300 | 6,770 | 7,760 | 8,240 | 9,450 | 8,890 | 10,200 | 9,640 | 11,060 | 1,500 | 2,500 | 3,650 | 1,660 | 2,710 | 3,970 |
57 | 3,800 | 4,390 | 4,070 | 4,670 | 4,320 | 4,970 | 5,240 | 6,060 | 5,660 | 6,540 | 6,140 | 7,090 | 6,770 | 7,820 | 3,420 | 3,940 | 3,650 | 4,220 | 3,890 | 4,470 | 4,720 | 5,440 | 5,090 | 5,870 | 5,520 | 6,360 | 6,100 | 7,020 | 6,080 | 7,020 | 6,510 | 7,470 | 6,910 | 7,950 | 8,390 | 9,680 | 9,050 | 10,450 | 9,820 | 11,340 | 1,500 | 2,500 | 3,650 | 1,710 | 2,840 | 4,090 |
58 | 3,870 | 4,500 | 4,150 | 4,790 | 4,410 | 5,080 | 5,340 | 6,210 | 5,760 | 6,700 | 6,250 | 7,270 | 6,900 | 8,020 | 3,490 | 4,040 | 3,720 | 4,320 | 3,970 | 4,580 | 4,810 | 5,570 | 5,200 | 6,020 | 5,640 | 6,520 | 6,220 | 7,200 | 6,190 | 7,200 | 6,640 | 7,660 | 7,060 | 8,130 | 8,540 | 9,930 | 9,220 | 10,720 | 10,000 | 11,630 | 1,500 | 2,500 | 3,650 | 1,710 | 2,840 | 4,090 |
59 | 3,940 | 4,610 | 4,220 | 4,900 | 4,500 | 5,200 | 5,440 | 6,360 | 5,870 | 6,870 | 6,360 | 7,440 | 7,020 | 8,220 | 3,550 | 4,140 | 3,790 | 4,420 | 4,050 | 4,680 | 4,900 | 5,710 | 5,290 | 6,170 | 5,730 | 6,690 | 6,330 | 7,380 | 6,300 | 7,380 | 6,750 | 7,840 | 7,200 | 8,320 | 8,690 | 10,180 | 9,380 | 10,990 | 10,170 | 11,920 | 1,500 | 2,500 | 3,650 | 1,710 | 2,840 | 4,090 |
60 | 4,010 | 4,720 | 4,300 | 5,010 | 4,590 | 5,310 | 5,530 | 6,510 | 5,970 | 7,030 | 6,480 | 7,620 | 7,150 | 8,410 | 3,610 | 4,240 | 3,860 | 4,520 | 4,130 | 4,780 | 4,980 | 5,850 | 5,380 | 6,310 | 5,830 | 6,850 | 6,430 | 7,560 | 6,420 | 7,550 | 6,880 | 8,020 | 7,340 | 8,500 | 8,860 | 10,420 | 9,560 | 11,240 | 10,370 | 12,190 | 1,500 | 2,500 | 3,650 | 1,710 | 2,840 | 4,090 |
72 | 4,560 | 5,360 | 4,890 | 5,690 | 5,220 | 6,030 | 6,290 | 7,390 | 6,790 | 7,980 | 7,360 | 8,660 | 8,130 | 9,550 | 4,100 | 4,820 | 4,390 | 5,140 | 4,690 | 5,430 | 5,660 | 6,650 | 6,110 | 7,180 | 6,620 | 7,780 | 7,310 | 8,590 | 7,300 | 8,580 | 7,820 | 9,100 | 8,350 | 9,650 | 10,070 | 11,840 | 10,870 | 12,780 | 11,790 | 13,860 | 1,770 | 2,840 | 3,930 | 1,970 | 3,270 | 4,720 |
■数量スライド価格 （1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし。
| 数量区分 | 標準対応 | 個別対応 | ||||||
| 小口 | 大口 | 大口 | ||||||
| 数 量 | 1～10 | 11～15 | 16～20 | 21～50 | 51～100 | 101～200 | 201～300 | 301～ |
| 値引率 | 基準単価 | 10% | 25% | 35% | 35% | |||
| 出荷日 | 通常 | +2日 | +4日 | +7日 | +10日 | お見積り | ||
[ ! ]標準対応大口以上はストーク対応なし。
納期
●GBPA・GBPT・GBPM・GBPP・GBPS
| 2 | 日目出荷 |
| ご注文締切 | |||||
| 急 | ストークA早割 | 翌日出荷 | 300円/1明細行 | PM 3:00迄 | >>こちら |
ストークA | 翌日出荷 | 800円/1本 | PM 6:00迄 |
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円
[ NG ]歯数14～30のA形はストーク不可
●GBPB・GBPK・GBPN
| 5 | 日目出荷 |
出荷日については、こちらをご覧ください。
概要・仕様
■製品概要
元々GT歯形はインボリュート運動により創成される形状のため、バックラッシの量が少なく、高精度な位置決め用途に使用できます。
バックラッシレスプーリ(本製品)はさらなる高精度位置決め要求に対応すべく、理論上のバックラッシ量を極限まで減らした歯形のプーリです。
ベルトはこれまでお使いのGT歯形ベルトと同じものをお使い頂けます。
■ベルト・プーリ噛み合い
バックラッシレスプーリは標準プーリと比べ、バックラッシ(ベルト・プーリ間の隙間)が少ない形状をしています。
元々GT歯形はインボリュート運動により創成される形状のため、バックラッシの量が少なく、高精度な位置決め用途に使用できます。
バックラッシレスプーリ(本製品)はさらなる高精度位置決め要求に対応すべく、理論上のバックラッシ量を極限まで減らした歯形のプーリです。
ベルトはこれまでお使いのGT歯形ベルトと同じものをお使い頂けます。
■ベルト・プーリ噛み合い
バックラッシレスプーリは標準プーリと比べ、バックラッシ(ベルト・プーリ間の隙間)が少ない形状をしています。
3GTバックラッシレスプーリ噛み合い
ベルト形状
バックラッシレスプーリ形状
3GT標準プーリ噛み合い
ベルト形状
標準プーリ形状
※画像は共にゲイツ・ユニッタ・アジア提供
バックラッシレスプーリ 5GTタイプのレビュー
この商品のレビューはありません
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
タイミングプーリ・アイドラーカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
ハイトルクタイミングプーリ S3Mタイプ
4.5通常出荷日:当日出荷可能2日目～
ミスミ
ハイトルクタイミングプーリ S5Mタイプ
4.5通常出荷日:当日出荷可能2日目～
ミスミ
タイミングプーリ XLタイプ
4.8通常出荷日:2日目～
ミスミ
ハイトルクタイミングプーリ S8Mタイプ
4.6通常出荷日:2日目～
ミスミ
タイミングプーリ Lタイプ
4.5通常出荷日:3日目～
ミスミ
タイミングプーリ T5タイプ
3.9通常価格(税別)：1,520円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
ハイトルクタイミングプーリ S2Mタイプ
4.5通常出荷日:2日目～
ミスミ
タイミングプーリ T10タイプ
4.6通常出荷日:3日目～
ミスミ
タイミングプーリ MXLタイプ
4.8通常出荷日:2日目～
