バックラッシレスプーリ 1.5GT・2GTタイプ
- 通常単価(税別)
- -
- 税込単価
- -
GTタイプのバックラッシレスプーリです。理論上のバックラッシ量が0となり、通常...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- 種類
- タイミングプーリ
- バックラッシレスタイプ
- 該当
- タイミングプーリ/アイドラー
- プーリ
- 洗浄方法
- 洗浄無し
- 材質証明書
- 非対象
ご注意
- 歯面にタップ穴がつく際、軸穴径によっては付属品セットスクリューが飛び出し、ベルトと干渉する場合がございますので3DプレビューやCADをご確認ください。飛び出してしまう場合、追加工SLH「セットスクリュー長さ変更」やB形状への変更をご検討ください。
- フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
- 規格表内の赤文字は24年4月に追加した商品です。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が5,960型番あります。

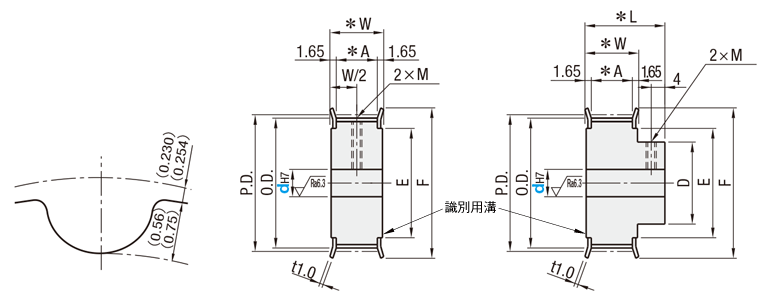

外形図・規格表
■1.5GT・2GTタイプ
●プーリ形状
A形
B形
標準歯形
[ ! ]
[ ! ]
[ NG ]B形は1.5GT歯数24以下、2GT歯数21以下は選択不可
[ ! ]軸穴仕様H（丸穴）の場合、タップ穴は付きません。
[ ! ]歯部とＦ寸を除く指示無き寸法公差はJISB0405m級に準じる。
[ ! ]軸穴仕様H（丸穴）の場合、タップ穴は付きません。
[ ! ]歯部とＦ寸を除く指示無き寸法公差はJISB0405m級に準じる。
■ベルト呼び幅・寸法
| mm | 呼び | |||
| GT15040 | GT2040 | GT2060 | GT2090 | |
| A | 5.0 | 5.0 | 7.0 | 10.0 |
| W | 8.3 | 8.3 | 10.3 | 13.3 |
| L | 16.0 | 16.0 | 18.0 | 21.0 |
■タップ穴寸法表（軸穴仕様：P・N）
| dH7 軸穴内径 | M （並目） | 付属品 セットスクリュー |
| 5 | M3 | M3×3 |
| 6〜22 | M4 | M4×3 |
| 23〜30 | M5 | M5×4 |
●軸穴仕様 軸穴仕様記号とd寸法を下表よりお選びください。 [ ! ]軸穴に表面処理が付かない場合があります。
H 丸穴
P 丸穴＋タップ
N 新JISキー溝穴＋タップ
[ ! ]タップ穴とセットスクリューは
付きません。
[ ! ]軸穴径d選択範囲内であれば
軸穴径4.5・6.35が選択可能です。
[ ! ]軸穴径d選択範囲内であれば
軸穴径6.35が選択可能です。
[ ! ]キー溝の詳細寸法はこちらをご覧下さい。
新JISキー溝穴、軸穴径10、キー溝幅4.0mm選定時は
NK10をご指定ください。
V 段付穴
F 段付穴（ボス側ザグリ）
Y 両端段付穴
[ ! ]タップ穴とセットスクリューは
付きません。
[ ! ]軸穴径d選択範囲内であれば
軸穴径6.35が選択可能です。
[ ! ]B形のみ適用
[ ! ]タップ穴とセットスクリューは
付きません。
[ ! ]軸穴径d選択範囲内であれば
軸穴径6.35が選択可能です。
[ ! ]A形のみ適用
[ ! ]軸穴径dは＋0.1/0
[ ! ]タップ穴とセットスクリューは付きません。
[ ! ]Q(R)－Y≧2
[ ! ]軸穴径dは＋0.1/0
[ ! ]タップ穴とセットスクリューは付きません。
[ ! ]Q(R)－Y≧2
■タイプ表
[ ! ]フランジカシメ済、軸穴P、Nにはセットスクリュー付属
[ ! ]輸送中の揺れによりセットスクリューが本体から外れている場合がございます。
| Type | ベルト幅 | 材質＊ | 表面処理 | 付属品＊ | ||||
| 4mm | 4mm | 6mm | 9mm | プーリ | フランジ | セットスクリュー | ||
| GT15040 | GT2040 | GT2060 | GT2090 | |||||
| GBPA | ● | ● | ● | ● | アルミ合金 | アルミ合金 | 白アルマイト | SUS304 |
| GBPB | ● | ● | ● | ● | 黒アルマイト | |||
| GBPK | ● | ● | ● | ● | 硬質アルマイト | |||
| GBPN | ● | ● | ● | ● | 無電解ニッケルメッキ | |||
| GBPS | ● | ● | ● | ● | SUS304 | SUS304 | - | |
[ ! ]輸送中の揺れによりセットスクリューが本体から外れている場合がございます。
規格表
| 型式 | − | プーリ形状 | − | 軸穴仕様・内径 |
| GBPA32GT2060 | − | A | − | H8 |
■1.5GT
| 型式 | プーリ 形状 | プーリ形状 | P.D. | O.D. | D | GBPA・ GBPB・ GBPK・ GBPN | GBPS | ||||||||
| Type | 歯数 | 種類 呼び幅 | A | B | |||||||||||
| 軸穴仕様d(選択) | 軸穴仕様d(選択) | F | E | F | E | ||||||||||
| H 丸穴 | P 丸穴+タップ | N キー溝+タップ | H 丸穴 | P 丸穴+タップ | |||||||||||
| アルミ GBPA GBPB GBPK GBPN ステンレス GBPS | 19 | GT15040 | A | 3 | − | − | − | − | 9.07 | 8.61 | − | 12 | 6 | 12 | 6 |
| 20 | 3・4 | 9.55 | 9.09 | 14 | 7 | ||||||||||
| 21 | 10.03 | 9.57 | 12 | 6 | |||||||||||
| 22 | 10.50 | 10.04 | 14 | 8 | 14 | 8 | |||||||||
| 23 | 10.98 | 10.52 | |||||||||||||
| 24 | 4・4.5・5 | 5 | 11.46 | 11.00 | 16 | ||||||||||
| 25 | A B | 11.94 | 11.48 | 14 | |||||||||||
| 26 | 12.41 | 11.95 | 16 | 10 | 16 | 10 | |||||||||
| 27 | 12.89 | 12.43 | |||||||||||||
| 28 | 13.37 | 12.91 | |||||||||||||
| 29 | 4・4.5・5・6 | 5・6 | 4 | 5・6 | 13.85 | 13.39 | 8 | 18 | 11 | 18 | 11 | ||||
| 30 | 14.32 | 13.86 | 10 | ||||||||||||
| 31 | 14.80 | 14.34 | 11 | ||||||||||||
| 32 | 15.28 | 14.82 | |||||||||||||
| 33 | 5・6・6.35・7・8 | 5・6・6.35・7・8 | 15.76 | 15.30 | 20 | 13 | 20 | 13 | |||||||
| 34 | 16.23 | 15.77 | |||||||||||||
| 35 | 8 | 16.71 | 16.25 | 22 | 14 | 22 | 14 | ||||||||
| 36 | 5・6・6.35・7・8 | 5・6・6.35・7・8 | 17.19 | 16.73 | 10 | 13 | |||||||||
| 37 | 17.67 | 17.21 | 14 | ||||||||||||
| 38 | 18.14 | 17.68 | |||||||||||||
| 39 | 18.62 | 18.16 | |||||||||||||
| 40 | 19.10 | 18.64 | |||||||||||||
■2GT
| 型式 | プーリ 形状 | プーリ形状 | P.D. | O.D. | D | GBPA・ GBPB・ GBPK・ GBPN | GBPS | ||||||||||||||||||
| Type | 歯数 | 種類 呼び幅 | A | B | |||||||||||||||||||||
| 軸穴仕様 (～)1mm単位指定(・)選択 | 軸穴仕様 (～)1mm単位指定(・)選択 | ||||||||||||||||||||||||
| H(d) 丸穴 | P(d) 丸穴+タップ 下記[ ! ]参照 | N(d) キー溝+タップ 下記[ ! ]参照 | V 段付穴 | Y 両段付穴 | H(d) 丸穴 | P(d) 丸穴＋タップ 下記[ ! ]参照 | N(d) キー溝＋タップ 下記[ ! ]参照 | V・F 段付穴 | F | E | F | E | |||||||||||||
| V(d) | Z | J | Y(d) | Q・R | S･T | V・F(d) | Z | J | |||||||||||||||||
| Z−d≧2 | (0.1mm単位) | (0.1mm単位) | Z−d≧2 | (0.1mm単位) | |||||||||||||||||||||
| アルミ GBPA GBPB GBPK GBPN ステンレス GBPS | 16 | GT2040 GT2060 GT2090 | A | 3・4 | − | − | − | − | − | − | − | − | − | − | − | − | − | − | 10.19 | 9.68 | − | 14 | 7 | 12 | 6 |
| 17 | 4・4.5・5 | 10.82 | 10.31 | − | 8 | 14 | 8 | ||||||||||||||||||
| 18 | 4・4.5・5 | 11.46 | 10.95 | − | 16 | ||||||||||||||||||||
| 19 | 4・4.5・5 | 12.10 | 11.59 | − | 14 | ||||||||||||||||||||
| 20 | 4・4.5・5・6 | 12.73 | 12.22 | − | 17 | 9 | 16 | 10 | |||||||||||||||||
| 21 | 4～6 | 13.37 | 12.86 | − | 18 | 10 | |||||||||||||||||||
| 22 | A B | 4～6 | 4 | 6 | 2～11 2.0≦Ｊ≦W−2.0 | 4 | 6 | 3～5 S＋T≦W−3 | 4 | 14.01 | 13.50 | 8 | 18 | 11 | |||||||||||
| 23 | 4～6 | 4 | 6 | 4 | 6 | 4 | 14.64 | 14.13 | 8 | 11 | |||||||||||||||
| 24 | 5～8 | 5・6 | 7・8 | 5・6 | 7・8 | 5・6 | 15.28 | 14.77 | 10 | 20 | 12 | ||||||||||||||
| 25 | 5～8 | 5・6 | 7・8 | 5・6 | 7・8 | 5～7 | 15.92 | 15.41 | 10 | 20 | 13 | ||||||||||||||
| 26 | 5～8 | 5・6 | 7・8 | 5・6 | 7・8 | 5～8 | 16.55 | 16.04 | 10 | 21 | |||||||||||||||
| 27 | 5～8 | 5・6 | 7・8 | 5・6 | 7・8 | 5～8 | 17.19 | 16.68 | 10 | 22 | 14 | 22 | 14 | ||||||||||||
| 28 | 5～10 | 5～8 | 7～10 | 5～8 | 7～10 | 5～8 | 17.83 | 17.32 | 10 | 23 | |||||||||||||||
| 29 | 5～10 | 5～8 | 7～10 | 5～8 | 7～10 | 5～8 | 18.46 | 17.95 | 10 | 22 | |||||||||||||||
| 30 | 5～11 | 5～9 | 7～11 | 5～9 | 7～11 | 5～8 | 5 | 7 | 2～19 2.0≦Ｊ≦L−2.0 | 19.10 | 18.59 | 11 | 24 | 15 | |||||||||||
| 31 | 5～11 | 5～9 | 7～11 | 5～9 | 7～11 | 5～8 | 5 | 7 | 19.74 | 19.23 | 11 | 25 | 16 | 25 | 16 | ||||||||||
| 32 | 5～13 | 5～10 | 5～11 | 7～13 | 5～11 | 7～13 | 5～9 | 5・6 | 5～7 | 7～9 | 20.37 | 19.86 | 13 | 17 | |||||||||||
| 33 | 5～13 | 5～10 | 5～11 | 7～13 | 5～11 | 7～13 | 5～9 | 5・6 | 5～7 | 7～9 | 21.01 | 20.50 | 13 | 16 | |||||||||||
| 34 | 6～14 | 6～10 | 6～12 | 8～14 | 6～12 | 8～14 | 6～10 | 6～8 | 6～8 | 8～10 | 21.65 | 21.14 | 14 | 27 | 18 | ||||||||||
| 35 | 6～14 | 6～10 | 6～12 | 8～14 | 6～12 | 8～14 | 6～10 | 6～8 | 6～8 | 8～10 | 22.28 | 21.77 | 14 | 28 | 28 | 18 | |||||||||
| 36 | 6～14 | 6～10 | 6～12 | 8～14 | 6～12 | 8～14 | 6～10 | 6～8 | 6～8 | 8～10 | 22.92 | 22.41 | 14 | 27 | |||||||||||
| 37 | 6～14 | 6～10 | 6～12 | 8～14 | 6～12 | 8～14 | 6～10 | 6～8 | 6～8 | 8～10 | 23.55 | 23.05 | 15 | 28 | |||||||||||
| 38 | 6～16 | 6～10 | 8 | 6～14 | 8～16 | 6～14 | 8～16 | 6～12 | 6～8 | 6～10 | 8～12 | 24.19 | 23.68 | 16 | 29 | 20 | |||||||||
| 39 | 6～16 | 6～10 | 8 | 6～14 | 8～16 | 6～14 | 8～16 | 6～12 | 6～8 | 6～10 | 8～12 | 24.83 | 24.32 | 16 | 30 | 30 | 20 | ||||||||
| 40 | 6～17 | 6～12 | 8・10 | 6～15 | 8～17 | 6～15 | 8～17 | 6～13 | 6～10 | 6～11 | 8～13 | 25.46 | 24.96 | 17 | 21 | ||||||||||
| 41 | 6～18 | 6～12 | 8・10 | 6～16 | 8～18 | 6～16 | 8～18 | 6～14 | 6～11 | 6～12 | 8～14 | 26.10 | 25.59 | 18 | 20 | ||||||||||
| 42 | 6～18 | 6～12 | 8・10 | 6～16 | 8～18 | 6～16 | 8～18 | 6～14 | 6～11 | 6～12 | 8～14 | 26.74 | 26.23 | 18 | |||||||||||
| 43 | 6～19 | 6～13 | 8～11 | 6～17 | 8～19 | 6～17 | 8～19 | 6～15 | 6～12 | 6～13 | 8～15 | 27.37 | 26.87 | 19 | 32 | 23 | 32 | 23 | |||||||
| 44 | 6～19 | 6～13 | 8～11 | 6～17 | 8～19 | 6～17 | 8～19 | 6～15 | 6～12 | 6～13 | 8～15 | 28.01 | 27.50 | 19 | |||||||||||
| 45 | 6～21 | 6～14 | 6～12 | 6～19 | 8～21 | 6～19 | 8～21 | 6～17 | 6～12 | 8 | 6～14 | 8～16 | 28.65 | 28.14 | 20 | ||||||||||
| 46 | 6～21 | 6～14 | 6～12 | 6～19 | 8～21 | 6～19 | 8～21 | 6～17 | 6～12 | 8 | 6～14 | 8～16 | 29.28 | 28.78 | 20 | ||||||||||
| 47 | 6～21 | 6～14 | 6～12 | 6～19 | 8～21 | 6～19 | 8～21 | 6～17 | 6～12 | 8 | 6～14 | 8～16 | 29.92 | 29.41 | 20 | 35 | 25 | 35 | 25 | ||||||
| 48 | 8～22 | 8～15 | 8～13 | 8～20 | 10～22 | 8～20 | 10～22 | 8～18 | 8～12 | 8 | 8～16 | 10～18 | 30.56 | 30.05 | 22 | 26 | |||||||||
| 49 | 8～23 | 8～16 | 8～14 | 8～21 | 10～23 | 8～21 | 10～23 | 8～18 | 8～12 | 8 | 8～16 | 10～18 | 31.19 | 30.69 | 22 | 25 | |||||||||
| 50 | 8～23 | 8～16 | 8～14 | 8～21 | 10～23 | 8～21 | 10～23 | 8～18 | 8～12 | 8 | 8～16 | 10～18 | 31.83 | 31.32 | 22 | 36 | 27 | ||||||||
| 51 | 8～24 | 8～20 | 8～19 | 8～22 | 10～24 | 8～22 | 10～24 | 8～20 | 8～16 | 8～12 | 8～18 | 10～20 | 32.47 | 31.96 | 24 | 40 | 28 | 40 | 28 | ||||||
| 52 | 8～25 | 8～20 | 8～19 | 8～23 | 10～25 | 8～23 | 10～25 | 8～20 | 8～16 | 8～12 | 8～18 | 10～20 | 33.10 | 32.60 | 24 | ||||||||||
| 53 | 8～25 | 8～20 | 8～19 | 8～23 | 10～25 | 8～23 | 10～25 | 8～20 | 8～16 | 8～12 | 8～18 | 10～20 | 33.74 | 33.23 | 24 | ||||||||||
| 54 | 8～26 | 8～20 | 8～19 | 8～24 | 10～26 | 8～24 | 10～26 | 8～22 | 8～18 | 8～12 | 8～20 | 10～22 | 34.38 | 33.87 | 26 | ||||||||||
| 55 | 8～26 | 8～20 | 8～19 | 8～24 | 10～26 | 8～24 | 10～26 | 8～22 | 8～18 | 8～12 | 8～20 | 10～22 | 35.01 | 34.51 | 26 | ||||||||||
| 56 | 8～26 | 8～20 | 8～19 | 8～24 | 10～26 | 8～24 | 10～26 | 8～22 | 8～18 | 8～12 | 8～20 | 10～22 | 35.65 | 35.14 | 26 | 44 | 32 | 44 | 32 | ||||||
| 57 | 8～28 | 8～22 | 8～19 | 8～26 | 10～28 | 8～26 | 10～28 | 8～23 | 8～18 | 8～14 | 8～21 | 10～23 | 36.29 | 35.78 | 27 | ||||||||||
| 58 | 8～28 | 8～22 | 8～19 | 8～26 | 10～28 | 8～26 | 10～28 | 8～23 | 8～18 | 8～14 | 8～21 | 10～23 | 36.92 | 36.42 | 27 | ||||||||||
| 59 | 8～29 | 8～22 | 8～19 | 8～27 | 10～29 | 8～27 | 10～29 | 8～24 | 8～22 | 8～14 | 8～22 | 10～24 | 37.56 | 37.05 | 28 | ||||||||||
| 60 | 8～29 | 8～22 | 8～19 | 8～27 | 10～29 | 8～27 | 10～29 | 8～24 | 8～22 | 8～14 | 8～22 | 10～24 | 38.20 | 37.69 | 28 | 42 | 33 | ||||||||
| 72 | 10～34 | 10～30 | 10～26 | 10～32 | 12～34 | 10～32 | 12～34 | 10～30 | 10～26 | 10～20 | 10～28 | 12～30 | 45.84 | 45.33 | 36 | 50 | 38 | 50 | 38 | ||||||
| [ NG ]軸穴仕様Nの場合、軸穴径9は指定できません。 | [ ! ]軸穴仕様Hの場合、選択範囲内であれば軸穴径4.5・6.35が選択可能です。 | ||||||||||||||||||||||||
追加工
| 型式 | − | プーリ形状 | − | 軸穴仕様・内径 | − | (KC90…etc.) | ||||||||
| GBPA32GT2060 | − | A | − | H8 | − | NFC | ||||||||
| Alterations | 止めねじ角度変更 | フランジカシメなし | フランジカシメ片側のみ | フランジカット | ボスカット |
| Code | KC90 | NFC | RFC・LFC | FC | BC |
| Spec. | 止めねじ角度を90°に変更します。 [ ! ]A形プーリの場合は山を避けるため90°より大きい角度になります。  | (フランジ2枚付属) 指定方法 NFC  | (フランジ1枚付属) 指定方法 RFC  | フランジ外径を0.5mm単位でカット 指定方法 FC17 適用条件 [ ! ]FC≧(O. D.)＋1 [ ! ]FC≦F−2 [ ! ]フランジ外周は表面処理されません。  | ボスの長さを0.5mm単位でカット 指定方法 BC6.5 適用条件 [ ! ]軸穴仕様H： [ ! ]軸穴仕様P・N：  |
| ￥/1Code | 無料 | 300 | 300 | 300 | 500 |
| Alterations | 側面穴追加工 [ ! ]軸穴仕様により、条件が異なります。>>P.1466 | ||
| 側面タップ穴 | 側面通し穴 | 側面ザグリ穴 | |
| Code | QTC・QFC・QSC | KTC・KFC・KSC | ZTC・ZFC・ZSC |
| Spec. | ボス側の側面にタップ穴を追加工します。 指定方法 QTC28−M4 Q□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。 M選択 M3,M4,M5,M6,M8 適用条件 [ NG ]1.5GTは適用不可 [ ! ]肉厚条件 最低2㎜ 計算式>>P.1466 [ ! ]軸穴仕様により、条件が異なります。>>P.1466  (6ヵ所) (4ヵ所) (3ヵ所) | ボス側の側面にキリ穴を追加工します。 指定方法 KTC28−K4.5 K□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。 K指定 K4.0～8.0(0.5mm単位指定) 適用条件 [ NG ]1.5GTは適用不可 [ ! ]肉厚条件 最低2㎜ 計算式>>P.1466 [ ! ]軸穴仕様により、条件が異なります。>>P.1466  (6ヵ所) (4ヵ所) (3ヵ所) | ボス側の側面にザグリ穴を追加工します。 指定方法 ZTC28−ZM4 Z□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。 ZM選択 ZM3,ZM4,ZM5,ZM6,ZM8 適用条件 [ NG ]1.5GTは適用不可 [ ! ]肉厚条件 最低2㎜ 計算式>>P.1466 [ ! ]軸穴仕様により、条件が異なります。>>P.1466  (6ヵ所) (4ヵ所) (3ヵ所) |
| 詳細は追加工概要 >>P.1466 | |||
| ￥/1Code | QTC:400 QFC:500 QSC:600 | KTC:500 KFC:600 KSC:800 | ZSC:1,000 ZTC・ZFC:700 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
詳細情報
基本情報
GTタイプのバックラッシレスプーリです。理論上のバックラッシ量が0となり、通常のGTタイプ以上の高精度位置決めが可能です。ゲイツ・ユニッタ・アジア株式会社技術提供により同社のベルト規格に適合します。
■規格追加情報■
ステンレス材（SUS304）を追加しました。
【材質】
<プーリ＞アルミ合金、ステンレス
<フランジ＞アルミ合金、ステンレス
【表面処理】
白アルマイト、黒アルマイト、硬質アルマイト、無電解ニッケルメッキ
【付属品：セットスクリュー】
SUS304
【ベルト種類（幅寸法）】
GT15040（4mm）、GT2040（4mm）、GT2060（6mm）、GT2090（9mm）
【プーリ形状】
A形状（ボス無し）、B形状（ボス有り）
【軸穴形状】
丸穴、丸穴＋タップ、キー溝（新JIS）＋タップ、片側ザグリ（片端段付）、両側ザグリ（両端段付）
軸穴形状丸穴の場合はメカロック（パワーロック）でも締結することが可能です。
【追加工】
止めねじ角度を90°に変更、フランジカシメなし、フランジカシメ片側のみ、フランジカット、側面タップ穴、側面通し穴、側面ザグリ穴
【関連商品】
＜タイミングベルト＞
ハイトルクタイミングベルト
＜アイドラー＞
歯付アイドラーセンターベアリング、歯付アイドラー両サイドベアリング、背面テンションアイドラーセンターベアリング、背面テンションアイドラー両サイドベアリング
◆タイミングベルト・プーリ総合情報のご案内◆
タイミングベルト・プーリ総合情報はこちらからご覧ください。
ご注意
- 歯面にタップ穴がつく際、軸穴径によっては付属品セットスクリューが飛び出し、ベルトと干渉する場合がございますので3DプレビューやCADをご確認ください。飛び出してしまう場合、追加工SLH「セットスクリュー長さ変更」やB形状への変更をご検討ください。
- フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
- 規格表内の赤文字は24年4月に追加した商品です。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■価格計算例①H（丸穴）指定時
例：GBPA32GT2040-A-H10
本体価格：1,390円＝1,390円
②P（タップ穴）指定時
例：GBPA32GT2040-A-P10
本体価格：1,390円＋軸穴加工価格：330円＝1,720円
[ ! ]基準単価は、（本体価格＋軸穴加工価格）となります。
[ ! ]GBPB・GBPKは係数（×1.1）、GBPNは係数（×1.2）を表中の価格に掛けた金額が本体価格となります。（1円単位切り捨て）
[ ! ]H穴仕様の軸穴加工価格は無料です。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
歯数 | ￥本体価格 | ￥軸穴加工価格(本体価格＋) | ||||||||||||||||||||||||
GBPA(×1.0) GBPB・GBPK(×1.1) GBPN(×1.2) | GBPS | GBPA・GBPB・GBPK・GBPN | GBPS | |||||||||||||||||||||||
GT15040 | GT2040 | GT2060 | GT2090 | GT15040 | GT2040 | GT2060 | GT2090 | 1.5GT | 2GT | 1.5GT | 2GT | |||||||||||||||
A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | P穴 | N穴 | P穴 | N・V・F穴 | Y穴 | P穴 | N穴 | P穴 | N・V・F穴 | Y穴 | |
16 | − | − | 1,240 | − | 1,300 | − | 1,430 | − | − | − | 1,980 | − | 2,080 | − | 2,290 | − | − | − | − | − | − | − | − | − | − | − |
17 | 1,250 | 1,300 | 1,440 | 2,000 | 2,080 | 2,300 | ||||||||||||||||||||
18 | 1,250 | 1,300 | 1,440 | 2,000 | 2,080 | 2,300 | ||||||||||||||||||||
19 | 3,160 | 1,270 | 1,310 | 1,440 | 5,060 | 2,030 | 2,100 | 2,300 | ||||||||||||||||||
20 | 3,160 | 1,280 | 1,310 | 1,440 | 5,060 | 2,050 | 2,100 | 2,300 | ||||||||||||||||||
21 | 3,170 | 1,290 | 1,330 | 1,450 | 5,070 | 2,060 | 2,130 | 2,320 | ||||||||||||||||||
22 | 3,180 | 1,290 | 1,470 | 1,360 | 1,600 | 1,450 | 1,690 | 5,090 | 2,060 | 2,350 | 2,180 | 2,560 | 2,320 | 2,700 | 530 | 1,170 | 550 | 1,170 | ||||||||
23 | 3,180 | 1,300 | 1,500 | 1,370 | 1,620 | 1,460 | 1,720 | 5,090 | 2,080 | 2,400 | 2,190 | 2,590 | 2,340 | 2,750 | 530 | 1,170 | 550 | 1,170 | ||||||||
24 | 3,190 | 1,300 | 1,520 | 1,370 | 1,640 | 1,460 | 1,750 | 5,100 | 2,080 | 2,430 | 2,190 | 2,620 | 2,340 | 2,800 | 700 | 530 | 1,170 | 840 | 550 | 1,170 | ||||||
25 | 3,200 | 3,350 | 1,310 | 1,550 | 1,370 | 1,670 | 1,510 | 1,820 | 5,120 | 5,360 | 2,100 | 2,480 | 2,190 | 2,670 | 2,420 | 2,910 | 700 | 530 | 1,170 | 840 | 580 | 1,170 | ||||
26 | 3,200 | 3,360 | 1,330 | 1,550 | 1,380 | 1,670 | 1,540 | 1,860 | 5,120 | 5,380 | 2,130 | 2,480 | 2,210 | 2,670 | 2,460 | 2,980 | 700 | 530 | 1,170 | 840 | 580 | 1,170 | ||||
27 | 3,210 | 3,370 | 1,350 | 1,570 | 1,410 | 1,680 | 1,570 | 1,890 | 5,140 | 5,390 | 2,160 | 2,510 | 2,260 | 2,690 | 2,510 | 3,020 | 700 | 530 | 1,170 | 840 | 610 | 1,200 | ||||
28 | 3,210 | 3,380 | 1,360 | 1,580 | 1,430 | 1,680 | 1,600 | 1,910 | 5,140 | 5410 | 2,180 | 2,530 | 2,290 | 2,690 | 2,560 | 3,060 | 700 | 530 | 1,170 | 840 | 610 | 1,200 | ||||
29 | 3,220 | 3,390 | 1,360 | 1,590 | 1,430 | 1,680 | 1,610 | 1,920 | 5,150 | 5,420 | 2,180 | 2,540 | 2,290 | 2,690 | 2,580 | 3,070 | 700 | 530 | 1,170 | 840 | 620 | 1,230 | ||||
30 | 3,220 | 3,400 | 1,360 | 1,600 | 1,430 | 1,680 | 1,610 | 1,930 | 5,150 | 5,440 | 2,180 | 2,560 | 2,290 | 2,690 | 2,580 | 3,090 | 700 | 530 | 1,170 | 840 | 620 | 1,230 | ||||
31 | 3,230 | 3,420 | 1,380 | 1,620 | 1,450 | 1,680 | 1,630 | 1,960 | 5,170 | 5,470 | 2,210 | 2,590 | 2,320 | 2,690 | 2,610 | 3,140 | 700 | 530 | 1,170 | 840 | 640 | 1,230 | ||||
32 | 3,240 | 3,440 | 1,390 | 1,640 | 1,460 | 1,680 | 1,640 | 1,980 | 5,180 | 5,500 | 2,220 | 2,620 | 2,340 | 2,690 | 2,620 | 3,170 | 700 | 330 | 530 | 1,170 | 840 | 410 | 640 | 1,230 | ||
33 | 3,250 | 3,460 | 1,420 | 1,660 | 1,490 | 1,680 | 1,640 | 2,010 | 5,200 | 5,540 | 2,270 | 2,660 | 2,380 | 2,690 | 2,620 | 3,220 | 700 | 370 | 550 | 1,200 | 840 | 440 | 680 | 1,280 | ||
34 | 3,250 | 3,470 | 1,440 | 1,680 | 1,510 | 1,680 | 1,640 | 2,040 | 5,200 | 5,550 | 2,300 | 2,690 | 2,420 | 2,690 | 2,620 | 3,260 | 700 | 370 | 550 | 1,200 | 840 | 440 | 680 | 1,280 | ||
35 | 3,260 | 3,490 | 1,440 | 1,650 | 1,510 | 1,690 | 1,650 | 2,050 | 5,220 | 5,580 | 2,300 | 2,640 | 2,420 | 2,700 | 2,640 | 3,280 | 700 | 1,280 | 370 | 550 | 1,200 | 840 | 1,530 | 440 | 690 | 1,290 |
36 | 3,270 | 3,510 | 1,440 | 1,610 | 1,510 | 1,690 | 1,660 | 2,060 | 5,230 | 5,620 | 2,300 | 2,580 | 2,420 | 2,700 | 2,660 | 3,300 | 700 | 1,280 | 370 | 550 | 1,200 | 840 | 1,530 | 440 | 690 | 1,290 |
37 | 3,290 | 3,530 | 1,450 | 1,640 | 1,520 | 1,720 | 1,660 | 2,070 | 5,260 | 5,650 | 2,320 | 2,620 | 2,430 | 2,750 | 2,660 | 3,310 | 700 | 1,280 | 370 | 580 | 1,200 | 840 | 1,530 | 440 | 710 | 1,330 |
38 | 3,310 | 3,560 | 1,450 | 1,660 | 1,520 | 1,740 | 1,660 | 2,080 | 5,300 | 5,700 | 2,320 | 2,660 | 2,430 | 2,780 | 2,660 | 3,330 | 700 | 1,280 | 370 | 580 | 1,200 | 840 | 1,530 | 440 | 710 | 1,330 |
39 | 3,330 | 3,580 | 1,450 | 1,700 | 1,520 | 1,780 | 1,660 | 2,090 | 5,330 | 5,730 | 2,320 | 2,720 | 2,430 | 2,850 | 2,660 | 3,340 | 700 | 1,280 | 370 | 590 | 1,210 | 840 | 1,530 | 440 | 710 | 1,330 |
40 | 3,340 | 3,610 | 1,450 | 1,730 | 1,520 | 1,820 | 1,660 | 2,100 | 5,340 | 5,780 | 2,320 | 2,770 | 2,430 | 2,910 | 2,660 | 3,360 | 700 | 1,280 | 370 | 590 | 1,210 | 840 | 1,530 | 440 | 710 | 1,330 |
41 | − | − | 1,470 | 1,770 | 1,540 | 1,870 | 1,680 | 2,110 | − | − | 2,350 | 2,830 | 2,460 | 2,990 | 2,690 | 3,380 | − | − | 390 | 630 | 1,370 | − | − | 460 | 750 | 1,480 |
42 | 1,490 | 1,800 | 1,570 | 1,910 | 1,710 | 2,120 | 2,380 | 2,880 | 2,510 | 3,060 | 2,740 | 3,390 | 390 | 630 | 1,370 | 460 | 750 | 1,480 | ||||||||
43 | 1,510 | 1,840 | 1,590 | 1,960 | 1,730 | 2,120 | 2,420 | 2,940 | 2,540 | 3,140 | 2,770 | 3,390 | 390 | 630 | 1,370 | 460 | 750 | 1,480 | ||||||||
44 | 1,530 | 1,870 | 1,610 | 2,000 | 1,750 | 2,130 | 2,450 | 2,990 | 2,580 | 3,200 | 2,800 | 3,410 | 390 | 630 | 1,370 | 460 | 750 | 1,480 | ||||||||
45 | 1,550 | 1,890 | 1,620 | 2,020 | 1,770 | 2,160 | 2,480 | 3,020 | 2,590 | 3,230 | 2,830 | 3,460 | 390 | 640 | 1,410 | 460 | 760 | 1,600 | ||||||||
46 | 1,560 | 1,920 | 1,640 | 2,050 | 1,790 | 2,180 | 2,500 | 3,070 | 2,620 | 3,280 | 2,860 | 3,490 | 390 | 640 | 1,410 | 460 | 760 | 1,600 | ||||||||
47 | 1,580 | 1,940 | 1,650 | 2,070 | 1,810 | 2,210 | 2,530 | 3,100 | 2,640 | 3,310 | 2,900 | 3,540 | 390 | 640 | 1,410 | 460 | 760 | 1,600 | ||||||||
48 | 1,590 | 1,960 | 1,660 | 2,090 | 1,830 | 2,230 | 2,540 | 3,140 | 2,660 | 3,340 | 2,930 | 3,570 | 390 | 640 | 1,410 | 460 | 760 | 1,600 | ||||||||
49 | 1,660 | 2,020 | 1,740 | 2,130 | 1,880 | 2,330 | 2,660 | 3,230 | 2,780 | 3,410 | 3,010 | 3,730 | 780 | 920 | 1,520 | 680 | 770 | 1,600 | ||||||||
50 | 1,730 | 2,070 | 1,820 | 2,160 | 1,930 | 2,420 | 2,770 | 3,310 | 2,910 | 3,460 | 3,090 | 3,870 | 780 | 920 | 1,520 | 680 | 770 | 1,600 | ||||||||
51 | 1,740 | 2,080 | 1,840 | 2,180 | 1,950 | 2,450 | 2,780 | 3,330 | 2,940 | 3,490 | 3,120 | 3,920 | 780 | 920 | 1,610 | 680 | 990 | 1,640 | ||||||||
52 | 1,750 | 2,100 | 1,860 | 2,190 | 1,980 | 2,480 | 2,800 | 3,360 | 2,980 | 3,500 | 3,170 | 3,970 | 780 | 920 | 1,610 | 680 | 990 | 1,640 | ||||||||
53 | 1,770 | 2,110 | 1,890 | 2,210 | 2,000 | 2,510 | 2,830 | 3,380 | 3,020 | 3,540 | 3,200 | 4,020 | 780 | 920 | 1,610 | 680 | 990 | 1,640 | ||||||||
54 | 1,780 | 2,120 | 1,910 | 2,220 | 2,030 | 2,540 | 2,850 | 3,390 | 3,060 | 3,550 | 3,250 | 4,060 | 780 | 920 | 1,610 | 680 | 1,020 | 1,730 | ||||||||
55 | 1,790 | 2,140 | 1,930 | 2,240 | 2,050 | 2,580 | 2,860 | 3,420 | 3,090 | 3,580 | 3,280 | 4,130 | 780 | 920 | 1,610 | 680 | 1,020 | 1,730 | ||||||||
56 | 1,800 | 2,150 | 1,950 | 2,260 | 2,070 | 2,610 | 2,880 | 3,440 | 3,120 | 3,620 | 3,310 | 4,180 | 780 | 920 | 1,610 | 680 | 1,020 | 1,730 | ||||||||
57 | 1,810 | 2,160 | 1,970 | 2,270 | 2,100 | 2,640 | 2,900 | 3,460 | 3,150 | 3,630 | 3,360 | 4,220 | 780 | 920 | 1,610 | 680 | 1,050 | 1,760 | ||||||||
58 | 1,830 | 2,170 | 2,000 | 2,290 | 2,120 | 2,670 | 2,930 | 3,470 | 3,200 | 3,660 | 3,390 | 4,270 | 780 | 920 | 1,610 | 680 | 1,050 | 1,760 | ||||||||
59 | 1,840 | 2,190 | 2,020 | 2,300 | 2,150 | 2,700 | 2,940 | 3,500 | 3,230 | 3,680 | 3,440 | 4,320 | 780 | 920 | 1,610 | 680 | 1,050 | 1,760 | ||||||||
60 | 1,850 | 2,200 | 2,040 | 2,320 | 2,170 | 2,730 | 2,960 | 3,520 | 3,260 | 3,710 | 3,470 | 4,370 | 780 | 920 | 1,610 | 680 | 1,050 | 1,760 | ||||||||
72 | 2,200 | 2,610 | 2,420 | 2,750 | 2,580 | 3,240 | 3,520 | 4,180 | 3,870 | 4,400 | 4,130 | 5,180 | 850 | 960 | 1,680 | 720 | 1,130 | 2,100 | ||||||||
■数量スライド価格 （1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし。
| 数量区分 | 標準対応 | 個別対応 | ||||||
| 小口 | 大口 | 大口 | ||||||
| 数 量 | 1～10 | 11～15 | 16～20 | 21～50 | 51～100 | 101～200 | 201～300 | 301～ |
| 値引率 | 基準単価 | 10% | 25% | 35% | 35% | |||
| 出荷日 | 通常 | +2日 | +4日 | +7日 | +10日 | お見積り | ||
[ ! ]標準対応大口以上はストーク対応なし。
納期
●GBPA・GBPS
| 2 | 日目出荷 |
| ご注文締切 | |||||
| 急 | ストークA早割 | 翌日出荷 | 300円/1明細行 | PM 3:00迄 | >>こちら |
ストークA | 翌日出荷 | 800円/1本 | PM 6:00迄 |
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円
[ NG ]歯数14～30のA形はストーク不可
●GBPB・GBPK・GBPN
| 5 | 日目出荷 |
出荷日については、こちらをご覧ください。
概要・仕様
■製品概要
元々GT歯形はインボリュート運動により創成される形状のため、バックラッシの量が少なく、高精度な位置決め用途に使用できます。
バックラッシレスプーリ(本製品)はさらなる高精度位置決め要求に対応すべく、理論上のバックラッシ量を極限まで減らした歯形のプーリです。
ベルトはこれまでお使いのGT歯形ベルトと同じものをお使い頂けます。
■ベルト・プーリ噛み合い
バックラッシレスプーリは標準プーリと比べ、バックラッシ(ベルト・プーリ間の隙間)が少ない形状をしています。
元々GT歯形はインボリュート運動により創成される形状のため、バックラッシの量が少なく、高精度な位置決め用途に使用できます。
バックラッシレスプーリ(本製品)はさらなる高精度位置決め要求に対応すべく、理論上のバックラッシ量を極限まで減らした歯形のプーリです。
ベルトはこれまでお使いのGT歯形ベルトと同じものをお使い頂けます。
■ベルト・プーリ噛み合い
バックラッシレスプーリは標準プーリと比べ、バックラッシ(ベルト・プーリ間の隙間)が少ない形状をしています。
3GTバックラッシレスプーリ噛み合い
ベルト形状
バックラッシレスプーリ形状
3GT標準プーリ噛み合い
ベルト形状
標準プーリ形状
※画像は共にゲイツ・ユニッタ・アジア提供
バックラッシレスプーリ 1.5GT・2GTタイプのレビュー
この商品のレビューはありません
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
タイミングプーリ・アイドラーカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
ハイトルクタイミングプーリ S3Mタイプ
4.5通常出荷日:当日出荷可能2日目～
ミスミ
ハイトルクタイミングプーリ S5Mタイプ
4.5通常出荷日:当日出荷可能2日目～
ミスミ
ハイトルクタイミングプーリ S8Mタイプ
4.6通常出荷日:2日目～
ミスミ
タイミングプーリ XLタイプ
4.8通常出荷日:2日目～
ミスミ
タイミングプーリ T5タイプ
3.9通常価格(税別)：1,520円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
タイミングプーリ Lタイプ
4.5通常出荷日:3日目～
ミスミ
ハイトルクタイミングプーリ S2Mタイプ
4.5通常出荷日:2日目～
ミスミ
タイミングプーリ T10タイプ
4.6通常出荷日:3日目～
ミスミ
アイドラー 両サイドベアリングタイプ
4.5通常価格(税別)：1,510円～
通常出荷日:当日出荷可能在庫品1日目～
