オールステンレス埋め込み取手 おねじ取付タイプ SEMI規格準拠

オールステンレス埋め込み取手 おねじ取付タイプ SEMI規格準拠 UWAKPR150

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番:

UWAKPR150
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：
－閉じる

UWAKPR150の仕様・寸法情報

特性・用途
耐食性・耐薬品 / 非磁性 / SEMI規格（S8-0218 2018）準拠
本体種類
[埋込形] 埋込形
形状
その他
取付方法
おねじ
材質
[ステンレス] ステンレス
取付ピッチ【範囲選択】(mm)
101～150
取付ピッチ(mm)
124
取付高さ【範囲選択】(mm)
45.1～50
全高(mm)
42.8
付加機能
収納形
詳細材質
SUS304
表面処理
[ヘアライン仕上] ヘアライン仕上
許容荷重(N)
400
長手寸法(mm)
153
短手寸法(mm)
135
取付必要深さ(mm)
35.3
ピッチ P2（短手）※4つ穴の場合(mm)
108
ねじの呼び　M
5
ねじ部長さ L(mm)
8.5
材質証明書
対象
材質証明書：材質
本体：SUS304
RoHS?
10
chemSHERPA
調査中

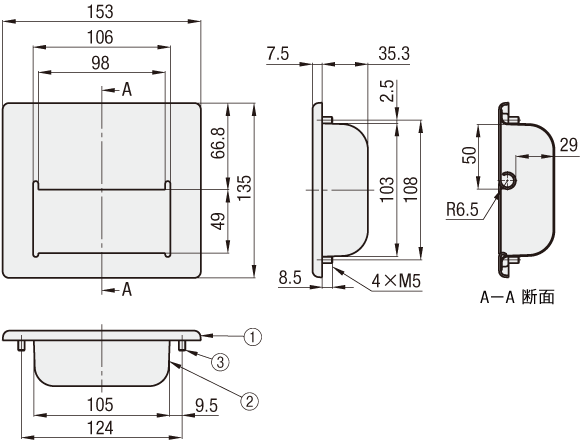

外形図・規格表


No.部品名[ M ]材質[ S ]表面処理
①プレートSUS304ヘアライン仕上
②カップ
③六角ボルトM5×12ステンレス―
[ A ]付属品：M5六角ナット（ステンレス）


規格表

型式
UWAKPR150
型式耐荷重
N(kgf)		質量
(g)		￥基準単価
UWAKPR150400(41)4433,760

型番リスト

表示件数
  • 1
    • 型番
    UWAKPR150
    RoHS?最小発注数量
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,760円
    ( 4,136円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ・SEMI規格準拠品（SEMI S8-0218 セクション6.8）
    ・ボルトが動くため、取り付けしやすい仕様
    【用途】
    半導体製造装置、液晶製造装置など

    納期・価格



    価格表

    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口
    数　量1～1920～3435～4950～100101～
    値引率基準単価5%10%18%お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。


    納期

    在庫品
    		翌日出荷
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

    出荷日については、こちらをご覧ください。

    概要・仕様



    仕様・概要

    【取付加工図】

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は マニュアルカタログをご覧ください。

    オールステンレス埋め込み取手 おねじ取付タイプ SEMI規格準拠の型番UWAKPR150のページです。 型番UWAKPR150に関する仕様情報を記載しております。
