【エコノミーシリーズ】 RoHS対応 フランジ付リニアブッシュ スタンダード センター ミドル

【エコノミーシリーズ】 RoHS対応 フランジ付リニアブッシュ スタンダード センター ミドル
  • C-LHM□D
  • C-LHMRD
  • C-LHMCD
通常単価(税別)
660円～2,590円
税込単価
726円～2,849円
通常出荷日：在庫品1日目当日出荷可能

内外径公差を刷新！RoHS10にも対応しました！まとめ買いで当社類似品より大幅値引き！内径・L寸など外...

詳細を確認
  • グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄（推奨洗浄方法：超音波洗浄機、もしくは白灯油）・乾燥をした後、グリースを塗布して使用することを推奨いたします。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

今見ている商品の標準品

フランジ付リニアブッシュ　センターフランジミドル

ミスミ

フランジ付リニアブッシュ　センターフランジミドル
通常価格(税別)： 1,100円 (税込価格：1,210円)

通常出荷日：在庫品1日目

よく一緒に見られています

【エコノミーシリーズ】 RoHS対応 フランジ付リニアブッシュ スタンダード シングル

ミスミ

【エコノミーシリーズ】 RoHS対応 フランジ付リニアブッシュ スタンダード シングル
通常価格(税別)： 300円 (税込価格：330円)

通常出荷日：在庫品1日目

未確定：候補が18型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

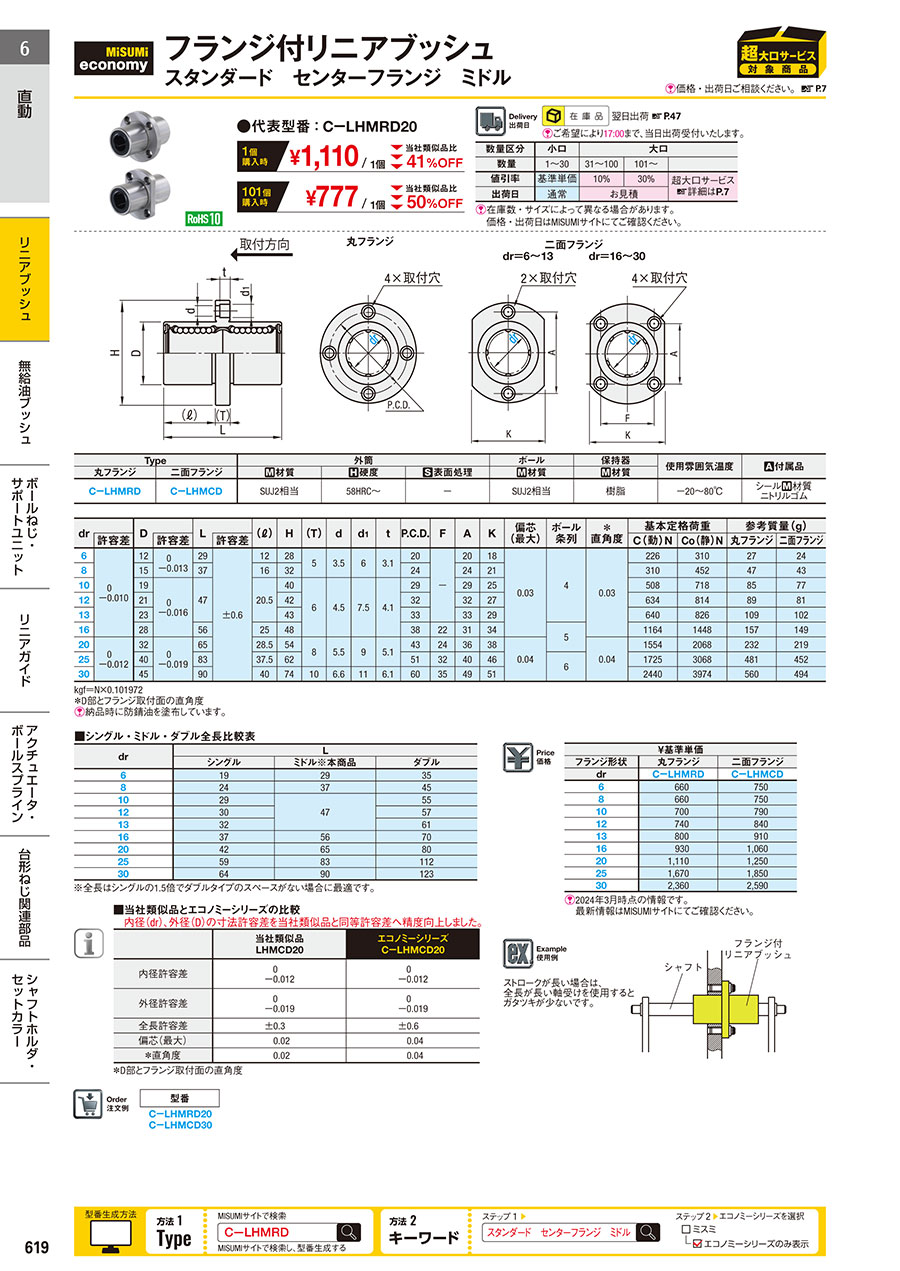

外形図・規格表

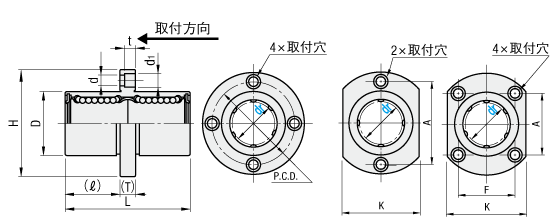

外形図
