【エコノミーシリーズ】 RoHS対応 フランジ付リニアブッシュ コンパクト シングル
- 通常単価(税別)
- 510円～960円
- 税込単価
- 561円～1,056円
通常出荷日：在庫品1日目当日出荷可能
内外径公差を刷新！RoHS10にも対応しました！まとめ買いで当社類似品より大幅値引き！内径・L寸など外...
詳細を確認- グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄（推奨洗浄方法：超音波洗浄機、もしくは白灯油）・乾燥をした後、グリースを塗布して使用することを推奨いたします。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表

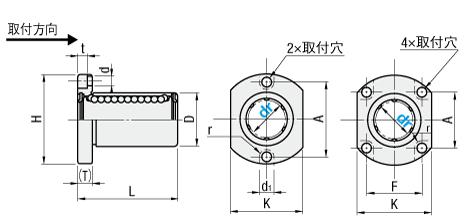

外形図
二面フランジ dr=6~13 dr=16~30Type | 外筒 | ボール | 保持器 | 使用雰囲気温度 | [ A ]付属品 | ||
二面フランジ | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | [ M ]材質 | [ M ]材質 | ||
C-LHCK | SUJ2相当 | 58HRC〜 | − | SUJ2相当 | 樹脂 | −20〜80℃ | シール[ M ]材質 ニトリルゴム |
C-LHCKM | 無電解ニッケルメッキ | ||||||
規格表
| 注文例 | 型式(Type・dr) |
| C-LHCK6 | |
| C-LHCKM12 |
dr | D | L | H | (T) | d | d1 | t | r | F | A | K | 偏芯(mm) (最大) ＊1 | ボール 条列 | 直角度 ＊2 | 基本定格荷重 | 参考質量(g) | ||||
許容差 | 許容差 | 許容差 | C(動)N | Co(静)N | 二面フランジ | |||||||||||||||
| 6 | 0 ー0.009 | 10 | 0 ー0.011 | 19 | ±0.6 | 25 | 5 | 3.5 | 6 | 3.1 | 3 | − | 19 | 16 | 0.024 | 6 | 0.024 | 131 | 155 | 12.6 |
| 8 | 13 | 0 ー0.013 | 24 | 28 | − | 22 | 19 | 235 | 277 | 20.7 | ||||||||||
| 10 | 17 | 29 | 35 | 6 | 4.5 | 7.5 | 4.1 | 3.75 | − | 27 | 23 | 368 | 433 | 41.9 | ||||||
| 12 | 19 | 0 ー0.016 | 30 | 38 | − | 30 | 25 | 381 | 449 | 47 | ||||||||||
| 16 | 26 | 37 | 44 | 24 | 27 | 32 | 608 | 716 | 85 | |||||||||||
＊2、D部とフランジ取付面の直角度。
[ ! ]納品時に防錆油を塗布しています。
[ ! ]シャフト・ハウジング公差は「軸径・ハウジング径の推奨公差」をご確認下さい。
■価格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| ￥基準単価 | ||
| フランジ形状 | 二面フランジ | |
| 外筒表面処理 | － | 無電解ニッケルメッキ |
| dr | CーLHCK | CーLHCKM |
| 6 | 510 | 680 |
| 8 | 510 | 680 |
| 10 | 550 | 740 |
| 12 | 590 | 790 |
| 16 | 710 | 960 |
商品概要
【特徴】
♢まとめ買いにより、当社類似品から最大50％割引き！！
【製品比較情報】
♢当社類似品と規格の差異が一部ございます。選定時はご注意の上ご使用ください。
内径（dr）、外径（D）の寸法許容差を当社類似品と同等許容差へ精度向上しました。
♢まとめ買いにより、当社類似品から最大50％割引き！！
【製品比較情報】
♢当社類似品と規格の差異が一部ございます。選定時はご注意の上ご使用ください。
内径（dr）、外径（D）の寸法許容差を当社類似品と同等許容差へ精度向上しました。
| 当社類似品 LHCK10 | エコノミーシリーズ CーLHCK10 | |
| 内径許容差 | 0 ー0.009 | 0 ー0.009 |
| 外径許容差 | 0 ー0.013 | 0 ー0.013 |
| 全長許容差 | ±0.3 | ±0.6 |
| 偏芯(最大) | 0.012 | 0.024 |
| ＊直角度 | 0.012 | 0.024 |
【当社類似品との価格比較】
| ご注文数量 | 当社類似品 | 本商品 | プライス |
| LHCK8 | C-LHCK8 | ダウン率 | |
| 1 | 850 | 510 | 40% |
| 51 | 765 | 459 | 40% |
| 101 | 765 | 383 | 50% |
■値引率詳細例
各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。
ご注文数量 | 値引率 |
C-LHCK8 | |
1～30 | － |
31～100 | 10% |
101～ | 25% |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
高品質の代替品
|
|---|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
|
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
|
590円 ( 649円 ) | 在庫品1日目当日出荷可能 |
|
710円 ( 781円 ) | 在庫品1日目当日出荷可能 |
|
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
|
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
|
740円 ( 814円 ) | 在庫品1日目当日出荷可能 |
|
790円 ( 869円 ) | 在庫品1日目当日出荷可能 |
|
960円 ( 1,056円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
内外径公差を刷新！RoHS10にも対応しました！まとめ買いで当社類似品より大幅値引き！
内径・L寸など外形公差を緩和した中精度リニアブッシュです。
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページは「商品ラインナップ」をクリック
商品ラインナップ
ご注意
- グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄（推奨洗浄方法：超音波洗浄機、もしくは白灯油）・乾燥をした後、グリースを塗布して使用することを推奨いたします。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
注意・禁止事項
■定期メンテナンス
①グリース潤滑は使用前にリニアブッシュ内面のボール列にグリースを塗りこみ、その後は適時給油してください。
グリースは、リニアブッシュの鋼球と転動面（シャフト·ブッシュ）の表面に油膜を形成し、摩擦を小さくして焼付けを防止する効果があります。
グリースの減少及び劣化は、リニアブッシュの寿命に大きく影響します。
②推奨給油グリース：リチウム系石けん基グリース
③推奨給油間隔：通常6ヶ月ごと
走行距離が長い場合は3ヶ月ごと、期間内に1000kmを超える場合は1000kmごとの給油をお薦めします。
④リニアブッシュにモーメント荷重（偏荷重）が大きくかかる場合は、シングルタイプ単体でのご使用は適しておりません。
ダブルタイプまたは複数のシングルタイプのご使用を推奨します。
■防塵対策
リニアブッシュの内部に異物・ホコリが入ると鋼球の循環に支障を来たし、思わぬ事故の原因となりますのでご注意ください。
過酷な環境下の使用時に、防塵カバーや保護カバーなどを取り付けてください。
■ミスミリニアブシュには、g6公差の焼入れシャフトを推奨します。
①グリース潤滑は使用前にリニアブッシュ内面のボール列にグリースを塗りこみ、その後は適時給油してください。
グリースは、リニアブッシュの鋼球と転動面（シャフト·ブッシュ）の表面に油膜を形成し、摩擦を小さくして焼付けを防止する効果があります。
グリースの減少及び劣化は、リニアブッシュの寿命に大きく影響します。
②推奨給油グリース：リチウム系石けん基グリース
③推奨給油間隔：通常6ヶ月ごと
走行距離が長い場合は3ヶ月ごと、期間内に1000kmを超える場合は1000kmごとの給油をお薦めします。
④リニアブッシュにモーメント荷重（偏荷重）が大きくかかる場合は、シングルタイプ単体でのご使用は適しておりません。
ダブルタイプまたは複数のシングルタイプのご使用を推奨します。
■防塵対策
リニアブッシュの内部に異物・ホコリが入ると鋼球の循環に支障を来たし、思わぬ事故の原因となりますのでご注意ください。
過酷な環境下の使用時に、防塵カバーや保護カバーなどを取り付けてください。
■ミスミリニアブシュには、g6公差の焼入れシャフトを推奨します。
使用方法
| 図解 | 使用方法説明 |
 | リニアブッシュに荷重（偏荷重）が大きくかかる場合は、シングルタイプ単体でのご使用は適しておりません。 ダブルタイプまたは複数のシングルタイプのご使用を推奨します。 |
 | リニアブシュは構造上回転運動には適しておりません。無理に回転させると破損の原因となりますのでご注意ください。 |
 | リニアブシュは抜き差しを繰り返す用途には適しておりません。 |
 | リニアブシュにシャフトを挿入する際、シャフトをこじった状態で挿入するとボールが脱落したり、リテーナを変形させますので芯を合わせて静かに組み込んでください。 |
関連資料

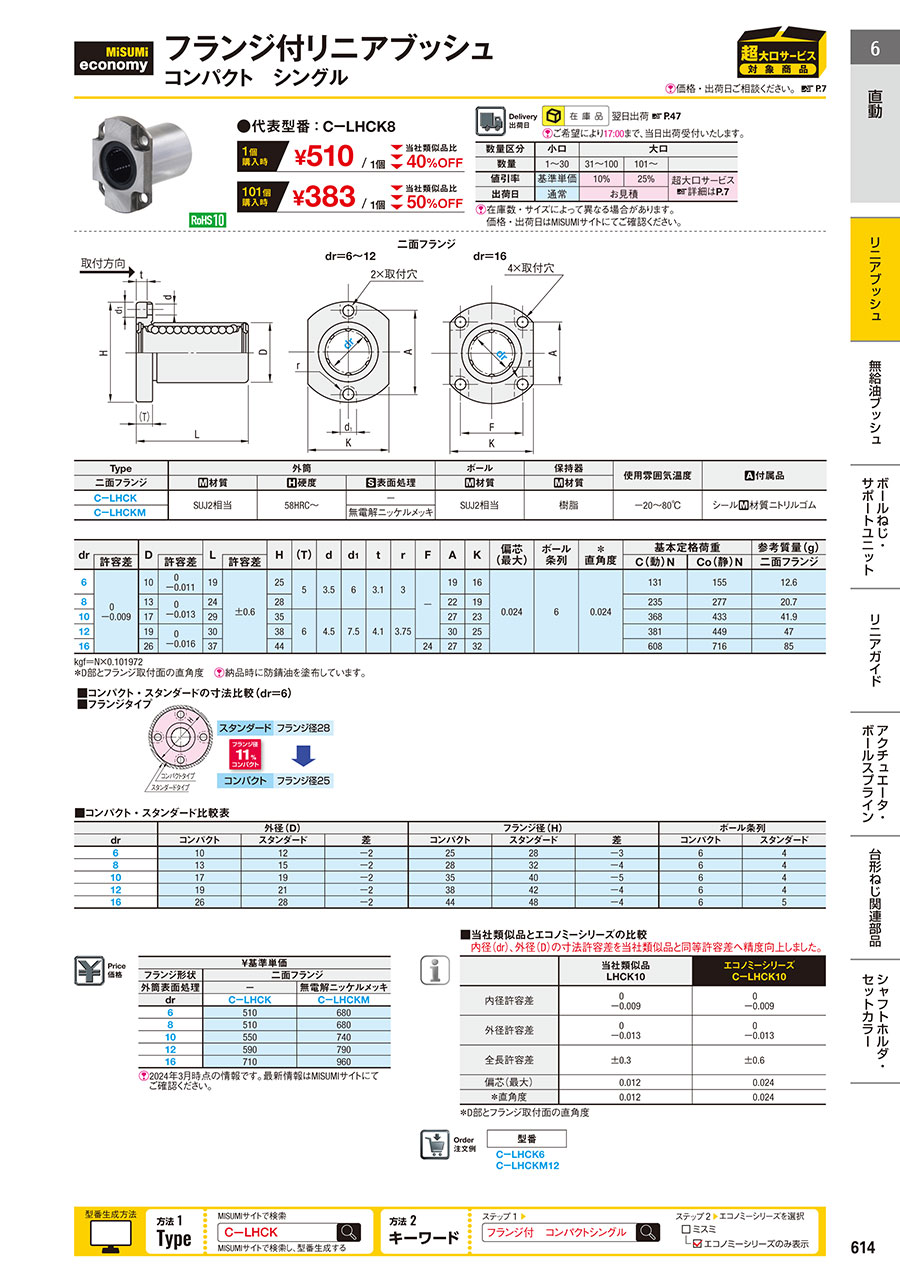

カタログ
