【エコノミーシリーズ】 RoHS対応 リニアブッシュ コンパクト シングル/ダブル
- 通常単価(税別)
- 390円～990円
- 税込単価
- 429円～1,089円
通常出荷日：在庫品1日目当日出荷可能
内外径公差を刷新！RoHS10にも対応しました！まとめ買いで当社類似品より大幅値引き！内径・L寸など外...
詳細を確認- グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄（推奨洗浄方法：超音波洗浄機、もしくは白灯油）・乾燥をした後、グリースを塗布して使用することを推奨いたします。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

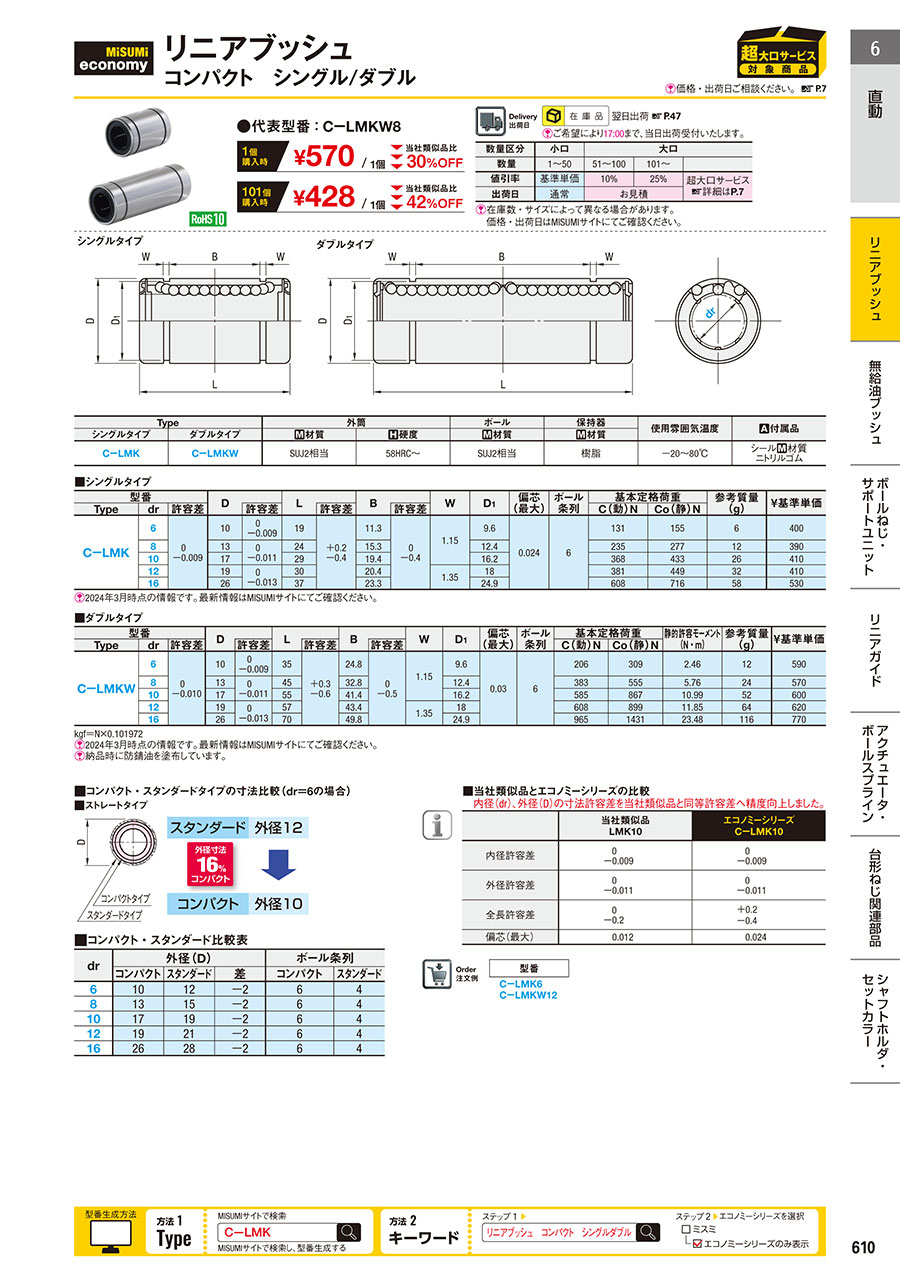

外形図・規格表

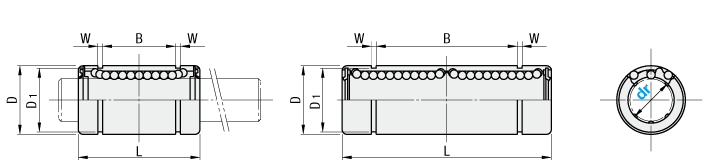

外形図
シングルタイプ ダブルタイプType | 外筒 | ボール | 保持器 | 使用雰囲気温度 | [ A ]付属品 | |||
シングルタイプ | ダブルタイプ | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | [ M ]材質 | [ M ]材質 | ||
C-LMK | C-LMKW | SUJ2相当 | 58HRC〜 | − | SUJ2相当 | 樹脂 | －20〜80℃ | シール[ M ]材質 ニトリルゴム |
規格表
| 型式(Type・dr) | |
| 注文例 | C-LMK6 |
| C-LMKW12 |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■シングルタイプ
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■シングルタイプ
型番 | D | L | B | W | D1 | 偏芯(mm) (最大) | ボール 条列 | 基本定格荷重 | 参考質量 | ￥基準単価 | ||||||
Type | dr | 許容差 | 許容差 | 許容差 | 許容差 | C(動)N | Co(静)N | (g) | ||||||||
| C-LMK | 6 | 0 ー0.009 | 10 | 0 ー0.009 | 19 | +0.2 -0.4 | 11.3 | 0 -0.4 | 1.15 | 9.6 | 0.024 | 6 | 131 | 155 | 6 | 400 |
8 | 13 | 0 ー0.011 | 24 | 15.3 | 12.4 | 235 | 277 | 12 | 390 | |||||||
10 | 17 | 29 | 19.4 | 16.2 | 368 | 433 | 26 | 410 | ||||||||
12 | 19 | 0 ー0.013 | 30 | 20.4 | 1.35 | 18 | 381 | 449 | 32 | 410 | ||||||
16 | 26 | 37 | 23.3 | 24.9 | 608 | 716 | 58 | 530 | ||||||||
■ダブルタイプ
[ ! ]納品時に防錆油を塗布しています。
[ ! ]シャフト・ハウジング公差は「軸径・ハウジング径の推奨公差」をご確認下さい。
kgf＝N×0.101972
型番 | D | L | B | W | D1 | 偏芯 (最大) | ボール 条列 | 基本定格荷重 | 静的許容モーメント (N・m) | 参考質量 | ￥基準単価 | ||||||
Type | dr | 許容差 | 許容差 | 許容差 | 許容差 | C(動)N | Co(静)N | (g) | |||||||||
| C-LMKW | 6 | 0 ー0.010 | 10 | 0 ー0.009 | 35 | +0.3 -0.6 | 24.8 | 0 -0.6 | 1.15 | 9.6 | 0.03 | 6 | 206 | 309 | 2.46 | 12 | 590 |
8 | 13 | 0 ー0.011 | 45 | 32.8 | 12.4 | 383 | 555 | 5.76 | 24 | 570 | |||||||
10 | 17 | 55 | 41.4 | 16.2 | 585 | 867 | 10.99 | 52 | 600 | ||||||||
12 | 19 | 0 ー0.013 | 57 | 43.4 | 1.35 | 18 | 608 | 899 | 11.85 | 64 | 620 | ||||||
16 | 26 | 70 | 49.8 | 24.9 | 965 | 1431 | 23.48 | 116 | 770 | ||||||||
[ ! ]シャフト・ハウジング公差は「軸径・ハウジング径の推奨公差」をご確認下さい。
kgf＝N×0.101972
商品概要
【特徴】
♢まとめ買いにより、当社類似品から最大40％割引き！！
【製品比較情報】
♢当社類似品と規格の差異が一部ございます。選定時はご注意の上ご使用ください。
内径（dr）、外径（D）の寸法許容差を当社類似品と同等許容差へ精度向上しました。
♢まとめ買いにより、当社類似品から最大40％割引き！！
【製品比較情報】
♢当社類似品と規格の差異が一部ございます。選定時はご注意の上ご使用ください。
内径（dr）、外径（D）の寸法許容差を当社類似品と同等許容差へ精度向上しました。
| 当社類似品 LMK10 | エコノミーシリーズ CーLMK10 | |
| 内径許容差 | 0 ー0.009 | 0 ー0.009 |
| 外径許容差 | 0 ー0.011 | 0 ー0.011 |
| 全長許容差 | 0 ー0.2 | ＋0.2 ー0.4 |
| 偏芯(最大) | 0.012 | 0.024 |
【当社類似品との価格比較】
| ご注文数量 | 当社類似品 | 本商品 | プライス |
| LMKW8 | C-LMKW8 | ダウン率 | |
| 1 | 820 | 570 | 30% |
| 51 | 738 | 513 | 30% |
| 101 | 738 | 428 | 42% |
■値引率詳細例
各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。
ご注文数量 | 値引率 |
C-LMKW8 | |
1～50 | － |
51～100 | 10% |
101～1000 | 25% |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
高品質の代替品
|
|---|
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
|
390円 ( 429円 ) | 在庫品1日目当日出荷可能 |
|
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
|
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
|
530円 ( 583円 ) | 在庫品1日目当日出荷可能 |
|
590円 ( 649円 ) | 在庫品1日目当日出荷可能 |
|
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
|
600円 ( 660円 ) | 在庫品1日目当日出荷可能 |
|
620円 ( 682円 ) | 在庫品1日目当日出荷可能 |
|
990円 ( 1,089円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
内外径公差を刷新！RoHS10にも対応しました！まとめ買いで当社類似品より大幅値引き！
内径・L寸など外形公差を緩和した中精度リニアブッシュです。
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページは「商品ラインナップ」をクリック
商品ラインナップ
ご注意
- グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄（推奨洗浄方法：超音波洗浄機、もしくは白灯油）・乾燥をした後、グリースを塗布して使用することを推奨いたします。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
注意・禁止事項
■定期メンテナンス
①グリース潤滑は使用前にリニアブッシュ内面のボール列にグリースを塗りこみ、その後は適時給油してください。
グリースは、リニアブッシュの鋼球と転動面（シャフト·ブッシュ）の表面に油膜を形成し、摩擦を小さくして焼付けを防止する効果があります。
グリースの減少及び劣化は、リニアブッシュの寿命に大きく影響します。
②推奨給油グリース：リチウム系石けん基グリース
③推奨給油間隔：通常6ヶ月ごと
走行距離が長い場合は3ヶ月ごと、期間内に1000kmを超える場合は1000kmごとの給油をお薦めします。
④リニアブッシュにモーメント荷重（偏荷重）が大きくかかる場合は、シングルタイプ単体でのご使用は適しておりません。
ダブルタイプまたは複数のシングルタイプのご使用を推奨します。
■防塵対策
リニアブッシュの内部に異物・ホコリが入ると鋼球の循環に支障を来たし、思わぬ事故の原因となりますのでご注意ください。
過酷な環境下の使用時に、防塵カバーや保護カバーなどを取り付けてください。
■ミスミリニアブシュには、g6公差の焼入れシャフトを推奨します。
①グリース潤滑は使用前にリニアブッシュ内面のボール列にグリースを塗りこみ、その後は適時給油してください。
グリースは、リニアブッシュの鋼球と転動面（シャフト·ブッシュ）の表面に油膜を形成し、摩擦を小さくして焼付けを防止する効果があります。
グリースの減少及び劣化は、リニアブッシュの寿命に大きく影響します。
②推奨給油グリース：リチウム系石けん基グリース
③推奨給油間隔：通常6ヶ月ごと
走行距離が長い場合は3ヶ月ごと、期間内に1000kmを超える場合は1000kmごとの給油をお薦めします。
④リニアブッシュにモーメント荷重（偏荷重）が大きくかかる場合は、シングルタイプ単体でのご使用は適しておりません。
ダブルタイプまたは複数のシングルタイプのご使用を推奨します。
■防塵対策
リニアブッシュの内部に異物・ホコリが入ると鋼球の循環に支障を来たし、思わぬ事故の原因となりますのでご注意ください。
過酷な環境下の使用時に、防塵カバーや保護カバーなどを取り付けてください。
■ミスミリニアブシュには、g6公差の焼入れシャフトを推奨します。
使用方法
| 図解 | 使用方法説明 |
 | リニアブッシュに荷重（偏荷重）が大きくかかる場合は、シングルタイプ単体でのご使用は適しておりません。 ダブルタイプまたは複数のシングルタイプのご使用を推奨します。 |
 | リニアブシュは構造上回転運動には適しておりません。無理に回転させると破損の原因となりますのでご注意ください。 |
 | リニアブシュは抜き差しを繰り返す用途には適しておりません。 |
 | リニアブシュにシャフトを挿入する際、シャフトをこじった状態で挿入するとボールが脱落したり、リテーナを変形させますので芯を合わせて静かに組み込んでください。 |
使用例
使用例
