【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードミドル

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 540円～3,180円

税込単価: 594円～3,498円

今見ている商品の標準品

クオリティー品

ミスミ

フランジ付リニアブッシュ　ミドル

4.8

通常価格(税別)： 900円 (税込価格：990円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードシングル

4.3

通常価格(税別)： 300円 (税込価格：330円)

通常出荷日：在庫品1日目

内外径公差を刷新！RoHS10にも対応しました！まとめ買いで当社類似品より大幅...

詳細情報を確認する

特性・用途
該当なし
タイプ
標準フランジ
フランジ種類
標準フランジ
直動/回転運動
リニアブッシュ(直動のみ)
外筒材質
SUJ2相当
潤滑の種類
なし
種類
標準フランジ
長さ
ミドル
ボール材質
SUJ2相当
保持器材質
樹脂
シール
シール付
材質証明書
対象
材質証明書：材質
外筒：SUJ2相当|ボール：SUJ2相当|保持器：PA|シール：ニトリルゴム

ご注意

グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄（推奨洗浄方法：超音波洗浄機、もしくは白灯油）・乾燥をした後、グリースを塗布して使用することを推奨いたします。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が45型番あります。

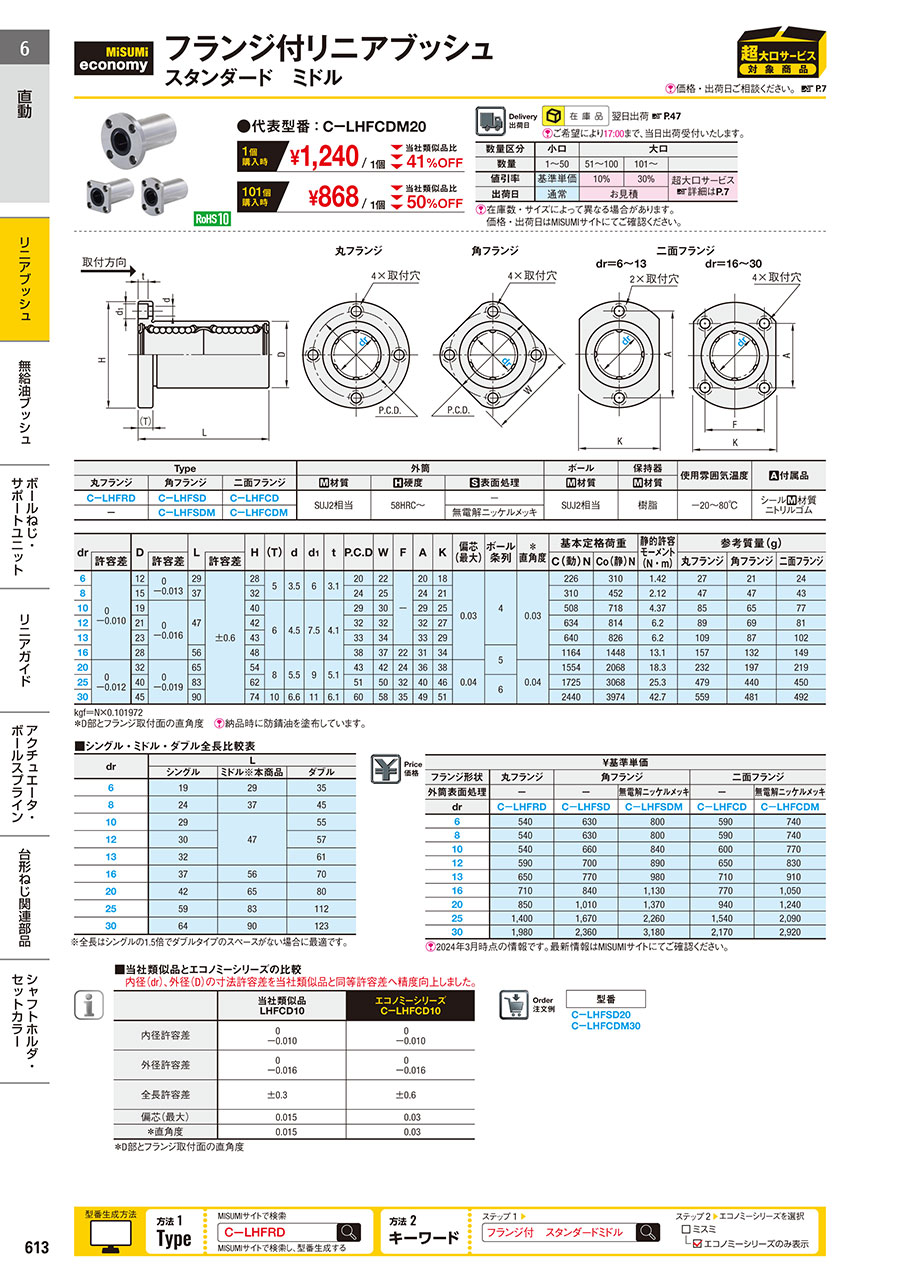

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

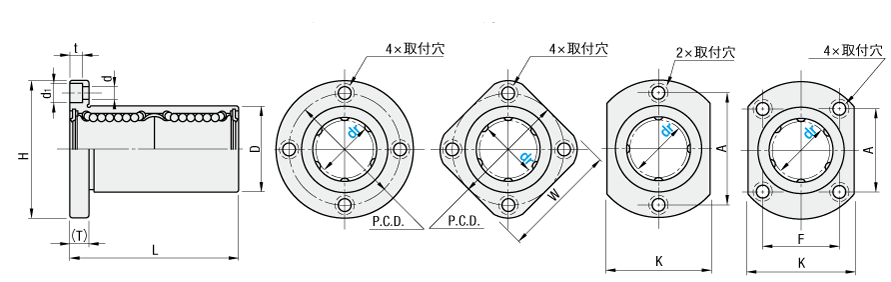

外形図
