【エコノミーシリーズ】 RoHS対応 プレス品金属ワッシャ
ご注意
- 本商品はRoHS対応のプレス品金属ワッシャです。
- 上下面で座面寸法が異なり、外径公差は最大寸法の上面側、内径公差は最小寸法の上面側の寸法が公差内となります。
- プレスせん断加工後のダレの詳細に関しては、技術情報を参照ください。
- 本製品はバレル研磨仕上げです。外観に擦り傷が見られる場合がございます。ご了承ください。
- 規格表内の赤文字は2025年8月以降に追加した商品です。
未確定：候補が252型番あります。
外形図・規格表
外形図
 |
|
| Type | [ M ]材質 | [ S ]表面処理 |
| E-GPWSSS | SUS304 | - |
| Type | T 厚さ | [ M ]材質 | [ S ]表面処理 |
| E-GPWSSM | 1 | ＳＰＣＣ | 銅下ニッケルメッキ |
| 2 | ＳＰＨＣ | ||
| 3 |
規格表
| 型式(Ｄ) | - | V | - | T |
| E-GPWSSS5 | - | 3 | - | 1 |
| 型番 | V 選択 | T 選択 | |||||||||||||
| Type | D | ||||||||||||||
| E−GPWSSS E-GPWSSM | 5 | 2 | 3 | 1 | |||||||||||
| 6 | 2 | 3 | 4 | 1 | |||||||||||
| 8 | 3 | 4 | 1 | 2 | |||||||||||
| 5 | 6 | 1 | |||||||||||||
| 10 | 3 | 4 | 5 | 6 | 1 | 2 | |||||||||
| 12 | 3 | 4 | 5 | 6 | 1 | 2 | 3 | ||||||||
| 8 | 1 | ||||||||||||||
| 13 | 4 | 2 | |||||||||||||
| 5 | 6 | 1 | 2 | 3 | |||||||||||
| 8 | 1 | 2 | |||||||||||||
| 10 | 1 | ||||||||||||||
| 14 | 4 | 1 | 2 | ||||||||||||
| 5 | 6 | 8 | 1 | 2 | 3 | ||||||||||
| 10 | 1 | ||||||||||||||
| 15 | 4 | 5 | 6 | 8 | 1 | 2 | 3 | ||||||||
| 10 | 1 | 2 | |||||||||||||
| 12 | 1 | ||||||||||||||
| 16 | 4 | 5 | 6 | 8 | 10 | 1 | 2 | 3 | |||||||
| 12 | 1 | ||||||||||||||
| 20 | 4 | 5 | 6 | 8 | 10 | 12 | 1 | 2 | 3 | ||||||
| 15 | 2 | ||||||||||||||
| 25 | 6 | 8 | 10 | 12 | 15 | 2 | 3 | ||||||||
| 16 | 3 | ||||||||||||||
| 20 | 2 | ||||||||||||||
| 30 | 8 | 10 | 12 | 15 | 2 | 3 | |||||||||
| 16 | 3 | ||||||||||||||
| 20 | 2 | ||||||||||||||
使用方法
| 座面を確保する使用例 | ||
| ■ボルトによる接続が安定。 | ||
 |  | |
| 緩み防止の使用例 | 軟質材料補強の使用例 | |
| ■座面の摩擦を大きくすることで、緩み防止ができます。 | ■ボルトの食い込み防止。 | |
 |  | |
| ばね座金としての使用例 | ||
 |  |
製品比較情報
| 当社類似品 (WSSS) | エコノミー品 (E-GPWSSS) | ||
| 工法 | 切削 | プレス | |
| 材質 | SUS304 | SUS304 | |
| 表面処理 | なし | なし | |
| 寸法公差 | 内径 | +0.3 +0.1 | +0.3 +0.1 |
| 外径 | 0 -0.2 | 0 -0.4 | |
| 厚み | ±0.1 | T=1 ±0.1 T=2 ±0.2 T=3 ±0.3 | |
| RoHS10 | 対応 | 対応 | |
注意・禁止事項
①プレス品金属ワッシャは旋削加工では無くプレス加工されています。
技術情報
本商品はプレス生産の為、プレスせん断加工後のダレが残ります。代表サイズ毎の測定結果は下記の通りです。
内外径のダレ及び拡大画像 ※参考値
| 型式 | 内径 | 外径 | 厚み | 拡大画像 | ダレ | ||
| 上面視点 | 外周側面視点 | 外径 | 内径 | ||||
| E-GPWSSS-6-3-1 | 3 | 6 | 1 |  |  |  |  |
| E-GPWSSS-15-5-2 | 5 | 15 | 2 |  |  |  |  |
| E-GPWSSS-20-8-3 | 8 | 20 | 3 |  |  |  |  |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
高品質の代替品
|
|---|
29円 ( 32円 ) | 在庫品1日目当日出荷可能 |
|
29円 ( 32円 ) | 在庫品1日目当日出荷可能 |
|
28円 ( 31円 ) | 在庫品1日目当日出荷可能 |
|
28円 ( 31円 ) | 在庫品1日目当日出荷可能 |
|
28円 ( 31円 ) | 在庫品1日目当日出荷可能 |
|
28円 ( 31円 ) | 在庫品1日目当日出荷可能 |
|
34円 ( 37円 ) | 在庫品1日目当日出荷可能 |
|
28円 ( 31円 ) | 在庫品1日目当日出荷可能 |
|
34円 ( 37円 ) | 在庫品1日目当日出荷可能 |
|
28円 ( 31円 ) | 在庫品1日目当日出荷可能 |
|
28円 ( 31円 ) | 在庫品1日目当日出荷可能 |
|
31円 ( 34円 ) | 在庫品1日目当日出荷可能 |
|
37円 ( 41円 ) | 在庫品1日目当日出荷可能 |
|
30円 ( 33円 ) | 在庫品1日目当日出荷可能 |
|
36円 ( 40円 ) | 在庫品1日目当日出荷可能 |
|
30円 ( 33円 ) | 在庫品1日目当日出荷可能 |
|
36円 ( 40円 ) | 在庫品1日目当日出荷可能 |
|
30円 ( 33円 ) | 在庫品1日目当日出荷可能 |
|
36円 ( 40円 ) | 在庫品1日目当日出荷可能 |
|
30円 ( 33円 ) | 在庫品1日目当日出荷可能 |
|
36円 ( 40円 ) | 在庫品1日目当日出荷可能 |
|
51円 ( 56円 ) | 在庫品1日目当日出荷可能 |
|
30円 ( 33円 ) | 在庫品1日目当日出荷可能 |
|
36円 ( 40円 ) | 在庫品1日目当日出荷可能 |
|
51円 ( 56円 ) | 在庫品1日目当日出荷可能 |
|
30円 ( 33円 ) | 在庫品1日目当日出荷可能 |
|
36円 ( 40円 ) | 在庫品1日目当日出荷可能 |
|
51円 ( 56円 ) | 在庫品1日目当日出荷可能 |
|
31円 ( 34円 ) | 在庫品1日目当日出荷可能 |
|
36円 ( 40円 ) | 在庫品1日目当日出荷可能 |
|
51円 ( 56円 ) | 在庫品1日目当日出荷可能 |
|
30円 ( 33円 ) | 在庫品1日目当日出荷可能 |
|
40円 ( 44円 ) | 在庫品1日目当日出荷可能 |
|
33円 ( 36円 ) | 在庫品1日目当日出荷可能 |
|
40円 ( 44円 ) | 在庫品1日目当日出荷可能 |
|
56円 ( 62円 ) | 在庫品1日目当日出荷可能 |
|
33円 ( 36円 ) | 在庫品1日目当日出荷可能 |
|
40円 ( 44円 ) | 在庫品1日目当日出荷可能 |
|
56円 ( 62円 ) | 在庫品1日目当日出荷可能 |
|
33円 ( 36円 ) | 在庫品1日目当日出荷可能 |
|
40円 ( 44円 ) | 在庫品1日目当日出荷可能 |
|
33円 ( 36円 ) | 在庫品1日目当日出荷可能 |
|
33円 ( 36円 ) | 在庫品1日目当日出荷可能 |
|
40円 ( 44円 ) | 在庫品1日目当日出荷可能 |
|
33円 ( 36円 ) | 在庫品1日目当日出荷可能 |
|
40円 ( 44円 ) | 在庫品1日目当日出荷可能 |
|
56円 ( 62円 ) | 在庫品1日目当日出荷可能 |
|
33円 ( 36円 ) | 在庫品1日目当日出荷可能 |
|
40円 ( 44円 ) | 在庫品1日目当日出荷可能 |
|
56円 ( 62円 ) | 在庫品1日目当日出荷可能 |
|
33円 ( 36円 ) | 在庫品1日目当日出荷可能 |
|
40円 ( 44円 ) | 在庫品1日目当日出荷可能 |
|
57円 ( 63円 ) | 在庫品1日目当日出荷可能 |
|
33円 ( 36円 ) | 在庫品1日目当日出荷可能 |
|
36円 ( 40円 ) | 在庫品1日目当日出荷可能 |
|
44円 ( 48円 ) | 在庫品1日目当日出荷可能 |
|
62円 ( 68円 ) | 在庫品1日目当日出荷可能 |
|
36円 ( 40円 ) | 在庫品1日目当日出荷可能 |
|
44円 ( 48円 ) | 在庫品1日目当日出荷可能 |
|
62円 ( 68円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
切削からプレスへ、鉄とステンレスで展開。コスト削減と安定供給を両立する金属ワッシャ。
※最小注文数量（20個～）が設定されています。型番タブまたはWOSにてご確認ください。
ご注意
- 本商品はRoHS対応のプレス品金属ワッシャです。
- 上下面で座面寸法が異なり、外径公差は最大寸法の上面側、内径公差は最小寸法の上面側の寸法が公差内となります。
- プレスせん断加工後のダレの詳細に関しては、技術情報を参照ください。
- 本製品はバレル研磨仕上げです。外観に擦り傷が見られる場合がございます。ご了承ください。
- 規格表内の赤文字は2025年8月以降に追加した商品です。

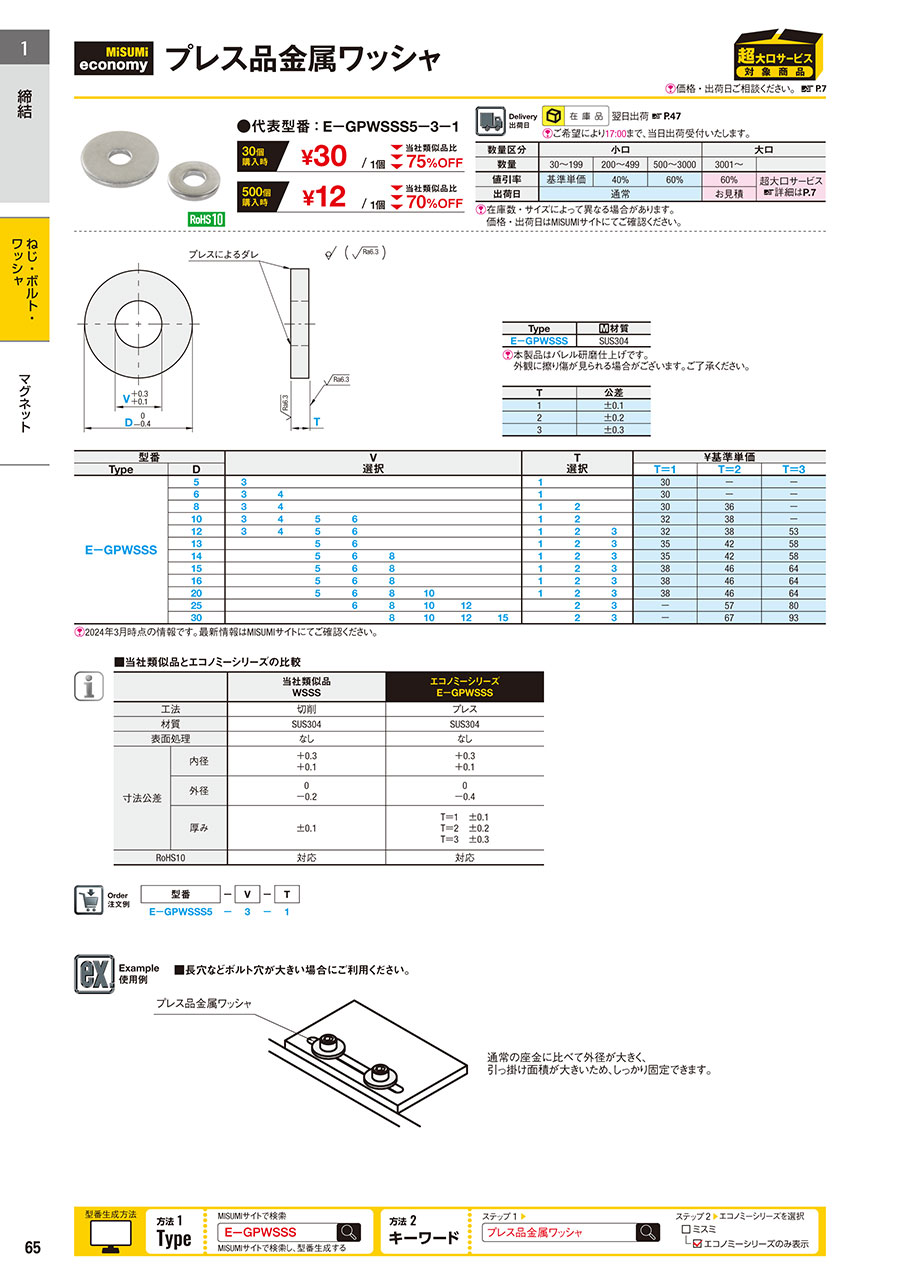

カタログ
