【クリーン洗浄品】フラットバー/アルミ圧延材　取付板・ブラケット-Ｂ寸選択- HRMCB HUMCB

通常単価(税別): -

税込単価: -

通常出荷日：6日目～10日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...

詳細を確認

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

詳細を確認

未確定：候補が17型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

外形図・規格表

B寸選択

B寸フリー指定

[ ! ]穴ピッチ寸法公差はJISB0405m級に準じる。

[ ! ]指示なき面取りはC0.2～C0.5
[ ! ]その他の寸法公差・精度詳細は>>こちら参照
[ ! ]緑色のバラメータは省略可能です。省略した場合、センターに対して均等配置になります。（>>こちら参照）

■穴種選択表

穴種

タップ穴

ボルト通し穴

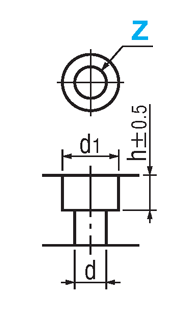

ザグリ表

Code

形状図

加工
仕様

タップ有効長最大 M・MA×2
[ ! ]T≧M・MA×3のとき、
タップ下穴が貫通しない
場合があります。

寸法	ボルト呼び径
寸法	3	4	5	6	8	10	12	14	16
d・h	3.5	4.5	5.5	6.5	9	11	14	16	18
d₁	6.5	8	9.5	11	14	18	20	23	26

■加工限界
穴と穴、穴と端面の肉厚に加工限界があります。
（例：下図b部）
限界値はこちらを参照

型式			[ M ]材質	[ S ]表面処理	洗浄方法
Type		材質記号
B寸選択	B寸フリー指定				洗浄方法	洗浄環境	梱包形態	梱包環境
SL-HRMCB	SL-HUMCB	SU	SUS304D	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HRMCB	SH-HUMCB				精密洗浄	クラス1000	脱気2重梱包	クラス10
SHD-HRMCB	SHD-HUMCB				電解研磨＋精密洗浄
－	SL-HUMCB	AM	A5052	－	脱脂洗浄	一般環境	防錆梱包	一般環境
	SH-HUMCB				精密洗浄	クラス1000	脱気2重梱包	クラス10
	SHD-HUMCB				電解研磨＋精密洗浄
	SL-HUMCB	AMW		アルマイト処理(白)	脱脂洗浄	一般環境	防錆梱包	一般環境
	SH-HUMCB				精密洗浄	クラス1000	脱気2重梱包	クラス10
	SL-HUMCB	AMB		アルマイト処理(黒)	脱脂洗浄	一般環境	防錆梱包	一般環境
	SH-HUMCB				精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-HRMCB	SL-HUMCB	SCM	S45CD	無電解ニッケルメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HRMCB	SH-HUMCB				精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

－

穴指定
Code・呼び径

－

Type

－

材質記号

SL-HRMCB

－

A80

－

B50

－

X10

－

V60

－

Y10

－

W30

－

L40

－

D10

タイプ

型式

0.1mm単位

穴指定①

Type

材質記号

Code

呼び径

B寸
選択

SL-HRMCB
SH-HRMCB
SHD-HRMCB

25.0
～
200.0

15 20 25 32 38
50 65 100 125

指定
0.1mm
単位

N[ ! ]
M
Z[ ! ]

[ ! ]
加工寸法は
穴種選択表
参照

0
(穴なし)
3
4
5
6
8
10
12
14
16
0

指定
0.1mm単位
[ ! ]K≦N×5

3～30
(0.5mm単位)
31～100
(1mm単位)

(10)

SCM

16 22 25 32 38

50 60 75 100 125

B寸
フリー指定

SL-HUMCB
SH-HUMCB
SHD-HUMCB

SU
SCM

25.0
～
200.0

15.0～150.0
(指定0.1mm単位)

(10)

AM
AMW
AMB

10.0～200.0
(指定0.1mm単位)

[ NG ]SCMはT10選択不可　[ NG ]SCMでB16・22の時、T19選択不可　[ NG ]SUでB15の時、T10～19選択不可 [ NG ]SUでB20の時、T19選択不可 [ NG ]アルマイト品・S45CDは電解研磨（SHD-）選択不可

追加工

型式

－

穴指定
Code・呼び径

－

D
(DC)

－

(CC)

Type

－

材質記号

SL-HRMCB

－

A80

－

B50

－

X10

－

V60

－

Y10

－

W30

－

L40

－

D10

－

CC10

Alterations

コーナーカット変更

センター穴H7変更

Code

Spec.

コーナーカットを変更します。
CC＝指定1mm単位
[ ! ]1≦CC≦50
指定方法
CCを型式末尾に追加
（例）～－CC10

センターD穴を精度穴（H7）に変更します。
DC＝指定1mm単位
[ ! ]3≦DC≦100
指定方法
寸法DをDCに置換えて指定
（例）～－DC30

￥/1Code


CC	1～10	800
	11～30	1,200
	31～50	1,500


DC	3～20	500
	21～30	800
	31～50	1,400
	51～100	2,000

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-HRMCB-SCM-A[25-200/0.1]-B[16,22,25,32,38,50,60,75,100,125]-T[6,9,12,16,19]

SH-HRMCB-SU-A[25-200/0.1]-B[15,20,25,32,38,50,65,100,125]-T[6,9,10,12,16,19]

SH-HUMCB-AM-A[25-200/0.1]-B[10-200/0.1]-T[5,6,8,10,12,15,20]

SH-HUMCB-AMB-A[25-200/0.1]-B[10-200/0.1]-T[5,6,8,10,12,15,20]

SH-HUMCB-AMW-A[25-200/0.1]-B[10-200/0.1]-T[5,6,8,10,12,15,20]

SH-HUMCB-SCM-A[25-200/0.1]-B[15-150/0.1]-T[6,9,12,16,19]

SH-HUMCB-SU-A[25-200/0.1]-B[15-150/0.1]-T[6,9,10,12,16,19]

SHD-HRMCB-SU-A[25-200/0.1]-B[15,20,25,32,38,50,65,100,125]-T[6,9,10,12,16,19]

SHD-HUMCB-AM-A[25-200/0.1]-B[10-200/0.1]-T[5,6,8,10,12,15,20]

SHD-HUMCB-SU-A[25-200/0.1]-B[15-150/0.1]-T[6,9,10,12,16,19]

SL-HRMCB-SCM-A[25-200/0.1]-B[16,22,25,32,38,50,60,75,100,125]-T[6,9,12,16,19]

SL-HRMCB-SU-A[25-200/0.1]-B[15,20,25,32,38,50,65,100,125]-T[6,9,10,12,16,19]

SL-HUMCB-AM-A[25-200/0.1]-B[10-200/0.1]-T[5,6,8,10,12,15,20]

SL-HUMCB-AMB-A[25-200/0.1]-B[10-200/0.1]-T[5,6,8,10,12,15,20]

SL-HUMCB-AMW-A[25-200/0.1]-B[10-200/0.1]-T[5,6,8,10,12,15,20]

SL-HUMCB-SCM-A[25-200/0.1]-B[15-150/0.1]-T[6,9,12,16,19]

SL-HUMCB-SU-A[25-200/0.1]-B[15-150/0.1]-T[6,9,10,12,16,19]

詳細材質

穴位置

洗浄方法

種別

タイプ

材質

表面処理

外形寸法 A

(mm)

外形寸法 B

(mm)

板厚 T

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

S45CD

精密洗浄

B寸選択

HRMCB

S45CD

無電解ニッケルメッキ

25 ～ 200

16 ～ 125

6 ～ 19

S45CD

無電解ニッケルメッキ

1個

SUS304D

精密洗浄

B寸選択

HRMCB

SUS304D

なし

25 ～ 200

15 ～ 125

6 ～ 19

SUS304D

1個

A5052

フリー寸法

精密洗浄

B寸フリー指定

HUMCB

A5052

なし

25 ～ 200

10 ～ 200

5 ～ 20

A5052

なし

1個

A5052

フリー寸法

精密洗浄

B寸フリー指定

HUMCB

A5052

アルマイト処理（黒）

25 ～ 200

10 ～ 200

5 ～ 20

A5052

アルマイト処理（黒）

1個

A5052

フリー寸法

精密洗浄

B寸フリー指定

HUMCB

A5052

アルマイト処理（白）

25 ～ 200

10 ～ 200

5 ～ 20

A5052

アルマイト処理(白)

1個

S45CD

フリー寸法

精密洗浄

B寸フリー指定

HUMCB

S45CD

無電解ニッケルメッキ

25 ～ 200

15 ～ 150

6 ～ 19

S45CD

無電解ニッケルメッキ

1個

SUS304D

フリー寸法

精密洗浄

B寸フリー指定

HUMCB

SUS304D

なし

25 ～ 200

15 ～ 150

6 ～ 19

SUS304D

1個

SUS304D

電解研磨＋精密洗浄

B寸選択

HRMCB

SUS304D

なし

25 ～ 200

15 ～ 125

6 ～ 19

SUS304D

1個

A5052

フリー寸法

電解研磨＋精密洗浄

B寸フリー指定

HUMCB

A5052

なし

25 ～ 200

10 ～ 200

5 ～ 20

A5052

なし

1個

SUS304D

フリー寸法

電解研磨＋精密洗浄

B寸フリー指定

HUMCB

SUS304D

なし

25 ～ 200

15 ～ 150

6 ～ 19

SUS304D

1個

S45CD

脱脂洗浄

B寸選択

HRMCB

S45CD

無電解ニッケルメッキ

25 ～ 200

16 ～ 125

6 ～ 19

S45CD

無電解ニッケルメッキ

1個

SUS304D

脱脂洗浄

B寸選択

HRMCB

SUS304D

なし

25 ～ 200

15 ～ 125

6 ～ 19

SUS304D

1個

A5052

フリー寸法

脱脂洗浄

B寸フリー指定

HUMCB

A5052

なし

25 ～ 200

10 ～ 200

5 ～ 20

A5052

なし

1個

A5052

フリー寸法

脱脂洗浄

B寸フリー指定

HUMCB

A5052

アルマイト処理（黒）

25 ～ 200

10 ～ 200

5 ～ 20

A5052

アルマイト処理（黒）

1個

A5052

フリー寸法

脱脂洗浄

B寸フリー指定

HUMCB

A5052

アルマイト処理（白）

25 ～ 200

10 ～ 200

5 ～ 20

A5052

アルマイト処理(白)

1個

S45CD

フリー寸法

脱脂洗浄

B寸フリー指定

HUMCB

S45CD

無電解ニッケルメッキ

25 ～ 200

15 ～ 150

6 ～ 19

S45CD

無電解ニッケルメッキ

1個

SUS304D

フリー寸法

脱脂洗浄

B寸フリー指定

HUMCB

SUS304D

なし

25 ～ 200

15 ～ 150

6 ～ 19

SUS304D

1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	8日目
- ( - )	6日目
- ( - )	6日目
- ( - )	10日目
- ( - )	10日目
- ( - )	8日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	8日目
- ( - )	6日目
- ( - )	6日目
- ( - )	10日目
- ( - )	10日目
- ( - )	8日目
- ( - )	6日目

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

フラットバー･圧延材を使用したブラケットです。汎用的な穴パターンをご用意しております。寸法フリーにて指定可能です。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

納期・価格

価格表

■材質記号 SU(SUS304D) B寸選択

A	B	￥本体価格＋穴加工料金
		SL-HRMCB				SH-HRMCB				SHD-HRMCB
		T6	T9･10	T12	T16･19	T6	T9･10	T12	T16･19	T6	T9･10	T12	T16･19
25.0～50.0	15～32	3,310	3,790	4,320	4,320	3,760	4,240	4,770	4,770	4,030	4,510	5,040	5,040
	38･50	3,310	3,790	4,320	4,320	3,760	4,240	4,770	4,770	4,030	4,510	5,040	5,040
	65	3,520	4,160	4,900	5,210	3,970	4,610	5,350	5,660	4,240	4,880	5,620	5,930
	100	3,730	4,510	5,450	6,100	4,180	4,960	5,900	6,550	4,450	5,230	6,170	6,820
	125	3,920	4,810	5,850	6,600	4,370	5,260	6,300	7,050	4,640	5,530	6,570	7,320
50.1～100.0	15～32	3,320	3,840	4,910	5,340	3,770	4,290	5,360	5,790	4,040	4,560	5,630	6,060
	38･50	3,350	4,070	5,210	5,830	3,800	4,520	5,660	6,280	4,070	4,790	5,930	6,550
	65	3,670	4,490	5,830	6,300	4,120	4,940	6,280	6,750	4,390	5,210	6,550	7,020
	100	4,000	4,920	6,430	6,760	4,450	5,370	6,880	7,210	4,720	5,640	7,150	7,480
	125	4,240	5,290	6,500	7,380	4,690	5,740	6,950	7,830	4,960	6,010	7,220	8,100
100.1～150.0	15～32	3,370	3,940	5,320	5,810	3,820	4,390	5,770	6,260	4,090	4,660	6,040	6,530
	38･50	3,590	4,590	5,510	6,020	4,040	5,040	5,960	6,470	4,310	5,310	6,230	6,740
	65	4,040	5,120	6,280	7,040	4,490	5,570	6,730	7,490	4,760	5,840	7,000	7,760
	100	4,470	5,650	7,060	8,030	4,920	6,100	7,510	8,480	5,190	6,370	7,780	8,750
	125	4,770	6,100	7,710	8,820	5,220	6,550	8,160	9,270	5,490	6,820	8,430	9,540
150.1～200.0	15～32	3,420	4,280	5,560	6,220	3,870	4,730	6,010	6,670	4,140	5,000	6,280	6,940
	38･50	3,790	5,100	6,540	7,500	4,240	5,550	6,990	7,950	4,510	5,820	7,260	8,220
	65	4,370	5,730	7,310	8,390	4,820	6,180	7,760	8,840	5,090	6,450	8,030	9,110
	100	4,920	6,370	8,080	9,270	5,370	6,820	8,530	9,720	5,640	7,090	8,800	9,990
	125	6,000	7,360	9,450	10,920	6,450	7,810	9,900	11,370	6,720	8,080	10,170	11,640

■材質記号 SCM(S45CD・無電解ニッケルメッキ) B寸選択

A	B	￥本体価格＋穴加工料金
		SL-HRMCB				SH-HRMCB
		T6	T9	T12	T16･19	T6	T9	T12	T16･19
25.0～50.0	16～32	2,860	3,270	3,440	3,690	3,310	3,720	3,890	4,140
	38～60	3,090	3,320	3,500	3,730	3,540	3,770	3,950	4,180
	75・100	3,360	3,550	3,670	3,850	3,810	4,000	4,120	4,300
	125	3,530	3,660	3,930	4,100	3,980	4,110	4,380	4,550
50.1～100.0	16～32	2,900	3,410	3,760	4,040	3,350	3,860	4,210	4,490
	38～60	3,160	3,570	3,880	4,050	3,610	4,020	4,330	4,500
	75・100	3,570	3,860	4,110	4,290	4,020	4,310	4,560	4,740
	125	3,830	4,240	4,550	4,730	4,280	4,690	5,000	5,180
100.1～150.0	16～32	3,090	3,600	4,220	4,420	3,540	4,050	4,670	4,870
	38～60	3,410	3,940	4,290	4,490	3,860	4,390	4,740	4,940
	75・100	3,870	4,280	4,600	4,860	4,320	4,730	5,050	5,310
	125	4,310	4,740	5,210	5,520	4,760	5,190	5,660	5,970
150.1～200.0	16～32	3,310	4,130	4,490	4,760	3,760	4,580	4,940	5,210
	38～60	3,850	4,210	4,640	4,920	4,300	4,660	5,090	5,370
	75・100	4,360	4,690	5,140	5,410	4,810	5,140	5,590	5,860
	125	4,920	5,450	6,010	6,410	5,370	5,900	6,460	6,860

■材質記号 SU(SUS304D) B寸フリー

A	B	￥本体価格＋穴加工料金
		SL-HUMCB				SH-HUMCB				SHD-HUMCB
		T6	T9･10	T12	T16･19	T6	T9･10	T12	T16･19	T6	T9･10	T12	T16･19
25.0～50.0	15.0～32.0	4,330	4,420	4,880	4,940	4,780	4,870	5,330	5,390	5,050	5,140	5,600	5,660
	32.1～50.0	4,330	4,420	4,880	4,940	4,780	4,870	5,330	5,390	5,050	5,140	5,600	5,660
	50.1～65.0	4,420	5,130	5,820	6,410	4,870	5,580	6,270	6,860	5,140	5,850	6,540	7,130
	65.1～100.0	4,420	5,130	5,820	6,410	4,870	5,580	6,270	6,860	5,140	5,850	6,540	7,130
	100.1～150.0	4,710	5,420	6,470	7,200	5,160	5,870	6,920	7,650	5,430	6,140	7,190	7,920
50.1～100.0	15.0～32.0	4,670	4,920	5,830	6,430	5,120	5,370	6,280	6,880	5,390	5,640	6,550	7,150
	32.1～50.0	4,680	5,310	5,830	6,430	5,130	5,760	6,280	6,880	5,400	6,030	6,550	7,150
	50.1～65.0	4,940	5,730	7,040	7,760	5,390	6,180	7,490	8,210	5,660	6,450	7,760	8,480
	65.1～100.0	4,940	5,730	7,040	7,760	5,390	6,180	7,490	8,210	5,660	6,450	7,760	8,480
	100.1～150.0	5,440	6,470	7,900	9,160	5,890	6,920	8,350	9,610	6,160	7,190	8,620	9,880
100.1～150.0	15.0～32.0	4,680	5,290	6,400	7,040	5,130	5,740	6,850	7,490	5,400	6,010	7,120	7,760
	32.1～50.0	4,680	5,290	6,400	7,040	5,130	5,740	6,850	7,490	5,400	6,010	7,120	7,760
	50.1～65.0	5,560	6,650	8,180	9,500	6,010	7,100	8,630	9,950	6,280	7,370	8,900	10,220
	65.1～100.0	5,560	6,650	8,180	9,500	6,010	7,100	8,630	9,950	6,280	7,370	8,900	10,220
	100.1～150.0	6,280	7,710	9,740	11,530	6,730	8,160	10,190	11,980	7,000	8,430	10,460	12,250
150.1～200.0	15.0～32.0	5,080	5,820	7,380	8,390	5,530	6,270	7,830	8,840	5,800	6,540	8,100	9,110
	32.1～50.0	5,350	5,820	7,380	8,390	5,800	6,270	7,830	8,840	6,070	6,540	8,100	9,110
	50.1～65.0	6,200	7,560	9,170	10,690	6,650	8,010	9,620	11,140	6,920	8,280	9,890	11,410
	65.1～100.0	6,200	7,560	9,170	10,690	6,650	8,010	9,620	11,140	6,920	8,280	9,890	11,410
	100.1～150.0	7,530	9,160	11,860	14,230	7,980	9,610	12,310	14,680	8,250	9,880	12,580	14,950

■材質記号 AM(A5052) B寸フリー

A	B	¥本体価格+穴加工料金
		SL-HUMCB				SH-HUMCB				SHD-HUMCB
		T5･6	T8･10	T12･15	T20	T5･6	T8･10	T12･15	T20	T5･6	T8･10	T12･15	T20
25.0～50.0	10.0～50.0	2,920	3,080	3,160	3,210	3,370	3,530	3,610	3,660	3,640	3,800	3,880	3,930
	50.1～100.0	3,080	3,100	3,380	3,520	3,530	3,550	3,830	3,970	3,800	3,820	4,100	4,240
	100.1～150.0	3,240	3,380	3,600	3,770	3,690	3,830	4,050	4,220	3,960	4,100	4,320	4,490
	150.1～200.0	3,370	3,540	3,840	4,140	3,820	3,990	4,290	4,590	4,090	4,260	4,560	4,860
50.1～100.0	10.0～50.0	2,970	3,100	3,380	3,520	3,420	3,550	3,830	3,970	3,690	3,820	4,100	4,240
	50.1～100.0	3,340	3,480	3,490	3,530	3,790	3,930	3,940	3,980	4,060	4,200	4,210	4,250
	100.1～150.0	3,410	3,610	3,620	3,850	3,860	4,060	4,070	4,300	4,130	4,330	4,340	4,570
	150.1～200.0	3,790	3,930	3,930	4,280	4,240	4,380	4,380	4,730	4,510	4,650	4,650	5,000
100.1～150.0	10.0～50.0	3,240	3,380	3,600	3,770	3,690	3,830	4,050	4,220	3,960	4,100	4,320	4,490
	50.1～100.0	3,370	3,610	3,620	3,850	3,820	4,060	4,070	4,300	4,090	4,330	4,340	4,570
	100.1～150.0	3,610	3,620	4,010	4,480	4,060	4,070	4,460	4,930	4,330	4,340	4,730	5,200
	150.1～200.0	3,930	3,930	4,480	5,110	4,380	4,380	4,930	5,560	4,650	4,650	5,200	5,830
150.1～200.0	10.0～50.0	3,370	3,540	3,840	4,140	3,820	3,990	4,290	4,590	4,090	4,260	4,560	4,860
	50.1～100.0	3,710	3,930	3,930	4,280	4,160	4,380	4,380	4,730	4,430	4,650	4,650	5,000
	100.1～150.0	3,930	3,930	4,480	5,110	4,380	4,380	4,930	5,560	4,650	4,650	5,200	5,830
	150.1～200.0	3,930	4,280	5,120	5,960	4,380	4,730	5,570	6,410	4,650	5,000	5,840	6,680

■材質記号 AMW(A5052・白アルマイト) B寸フリー

A	B	¥本体価格+穴加工料金
		SL-HUMCB				SH-HUMCB
		T5･6	T8･10	T12･15	T20	T5･6	T8･10	T12･15	T20
25.0～50.0	10.0～50.0	3,090	3,340	3,420	3,530	3,540	3,790	3,870	3,980
	50.1～100.0	3,250	3,360	3,650	3,830	3,700	3,810	4,100	4,280
	100.1～150.0	3,470	3,650	4,000	4,220	3,920	4,100	4,450	4,670
	150.1～200.0	3,630	3,830	4,370	4,740	4,080	4,280	4,820	5,190
50.1～100.0	10.0～50.0	3,160	3,390	3,830	4,050	3,610	3,840	4,280	4,500
	50.1～100.0	3,530	3,760	3,930	4,060	3,980	4,210	4,380	4,510
	100.1～150.0	3,710	4,060	4,280	4,630	4,160	4,510	4,730	5,080
	150.1～200.0	4,150	4,500	4,810	5,330	4,600	4,950	5,260	5,780
100.1～150.0	10.0～50.0	3,530	3,830	4,260	4,550	3,980	4,280	4,710	5,000
	50.1～100.0	3,660	4,060	4,280	4,630	4,110	4,510	4,730	5,080
	100.1～150.0	4,030	4,280	4,980	5,650	4,480	4,730	5,430	6,100
	150.1～200.0	4,470	4,810	5,790	6,660	4,920	5,260	6,240	7,110
150.1～200.0	10.0～50.0	3,730	4,110	4,720	5,180	4,180	4,560	5,170	5,630
	50.1～100.0	4,060	4,500	4,810	5,330	4,510	4,950	5,260	5,780
	100.1～150.0	4,470	4,810	5,790	6,660	4,920	5,260	6,240	7,110
	150.1～200.0	4,620	5,450	6,860	8,020	5,070	5,900	7,310	8,470

■材質記号 AMB(A5052・黒アルマイト) B寸フリー

A	B	¥本体価格+穴加工料金
		SL-HUMCB				SH-HUMCB
		T5･6	T8･10	T12･15	T20	T5･6	T8･10	T12･15	T20
25.0～50.0	10.0～50.0	3,140	3,410	3,500	3,610	3,590	3,860	3,950	4,060
	50.1～100.0	3,300	3,430	3,720	3,920	3,750	3,880	4,170	4,370
	100.1～150.0	3,540	3,720	4,100	4,330	3,990	4,170	4,550	4,780
	150.1～200.0	3,710	3,910	4,500	4,900	4,160	4,360	4,950	5,350
50.1～100.0	10.0～50.0	3,210	3,500	3,960	4,210	3,660	3,950	4,410	4,660
	50.1～100.0	3,580	3,860	4,060	4,220	4,030	4,310	4,510	4,670
	100.1～150.0	3,800	4,200	4,500	4,900	4,250	4,650	4,950	5,350
	150.1～200.0	4,270	4,690	5,100	5,670	4,720	5,140	5,550	6,120
100.1～150.0	10.0～50.0	3,620	3,960	4,480	4,820	4,070	4,410	4,930	5,270
	50.1～100.0	3,760	4,200	4,500	4,900	4,210	4,650	4,950	5,350
	100.1～150.0	4,150	4,500	5,310	6,030	4,600	4,950	5,760	6,480
	150.1～200.0	4,650	5,100	6,220	7,180	5,100	5,550	6,670	7,630
150.1～200.0	10.0～50.0	3,850	4,300	5,000	5,530	4,300	4,750	5,450	5,980
	50.1～100.0	4,190	4,690	5,100	5,670	4,640	5,140	5,550	6,120
	100.1～150.0	4,650	5,100	6,220	7,180	5,100	5,550	6,670	7,630
	150.1～200.0	4,850	5,830	7,250	8,710	5,300	6,280	7,700	9,160

■材質記号 SCM(S45CD・無電解ニッケルメッキ) B寸フリー

A	B	￥本体価格＋穴加工料金
		SL-HUMCB				SH-HUMCB
		T6	T9	T12	T16･19	T6	T9	T12	T16･19
25.0～50.0	15.0～32.0	3,350	3,610	3,760	3,970	3,800	4,060	4,210	4,420
	32.1～50.0	3,350	3,610	3,760	3,970	3,800	4,060	4,210	4,420
	50.1～100.0	3,560	3,740	3,870	4,070	4,010	4,190	4,320	4,520
	100.1～150.0	3,770	3,920	4,210	4,400	4,220	4,370	4,660	4,850
50.1～100.0	15.0～32.0	3,390	3,830	4,200	4,420	3,840	4,280	4,650	4,870
	32.1～50.0	3,390	3,830	4,200	4,420	3,840	4,280	4,650	4,870
	50.1～100.0	3,740	4,040	4,430	4,620	4,190	4,490	4,880	5,070
	100.1～150.0	4,250	4,620	5,070	5,300	4,700	5,070	5,520	5,750
100.1～150.0	15.0～32.0	3,770	4,160	4,630	4,880	4,220	4,610	5,080	5,330
	32.1～50.0	3,770	4,160	4,630	4,880	4,220	4,610	5,080	5,330
	50.1～100.0	4,200	4,560	4,950	5,200	4,650	5,010	5,400	5,650
	100.1～150.0	4,760	5,180	5,800	6,300	5,210	5,630	6,250	6,750
150.1～200.0	15.0～32.0	4,040	4,500	4,980	5,330	4,490	4,950	5,430	5,780
	32.1～50.0	4,040	4,500	4,980	5,330	4,490	4,950	5,430	5,780
	50.1～100.0	4,510	4,880	5,500	5,950	4,960	5,330	5,950	6,400
	100.1～150.0	5,470	5,960	6,630	7,310	5,920	6,410	7,080	7,760

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口			大口		大口
数量	1～3	4～7	8～10	11～30	31～50	51～
値引率	基準単価	10%	20%	30%	30%	お見積り
出荷日	通常			＋2日	＋7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●材質記号SU・AM

日目出荷

[ NG ]ストーク適用不可

●材質記号SCM

日目出荷

[ NG ]ストーク適用不可

●材質記号AMW・AMB

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】フラットバー/アルミ圧延材　取付板・ブラケット-Ｂ寸選択- HRMCB HUMCBのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】フラットバー/アルミ圧延材　取付板・ブラケット-Ｂ寸選択- HRMCB HUMCB	フラットバー/アルミ圧延材　取付板・ブラケット-Ｂ寸選択- HRMCB HUMCB	【ふっ素樹脂コーティング】フラットバーブラケット B寸選択/フリー指定 HRMCB/HUMCB	【クリーン洗浄品】フラットバー/アルミ圧延材　取付板・ブラケット-Ｂ寸選択- HRMDB HUMDB	【クリーン洗浄品】フラットバー/アルミ圧延材　取付板・ブラケット-Ｂ寸選択- HRMSA HUMSA	【クリーン洗浄品】フラットバー/アルミ圧延材　取付板・ブラケット-Ｂ寸選択- HRJDA HUJDA
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	6日目〜	3日目〜	12日目	6日目〜	6日目〜	6日目〜
特性・用途	クリーン洗浄	該当なし	すべり性	クリーン洗浄	クリーン洗浄	クリーン洗浄
種類	フラットバー/アルミ圧延材	フラットバー/アルミ圧延材	フラットバー/アルミ圧延材	フラットバー/アルミ圧延材	フラットバー/アルミ圧延材	フラットバー/アルミ圧延材
部品取付穴	あり	あり	あり	なし	なし	なし
長穴	なし	なし	なし	なし	なし	あり
側面穴	なし	なし	なし	なし	なし	なし

よく一緒に購入される商品

ミスミ
【クリーン洗浄品】６面フライス　取付板・…0
通常価格(税別) : -
通常出荷日 : 6日目～
ミスミ
シャフトホルダブラケット型ホールド部…3.5
通常価格(税別) : 1,520円-
通常出荷日 : 3日目～
ミスミ
【クリーン洗浄品】フラットバー/アルミ圧…0
通常価格(税別) : -
通常出荷日 : 6日目～
ミスミ
板金取付板・ブラケット -フリー寸法タ…4.4
通常価格(税別) : -
通常出荷日 : 3日目～
ミスミ
板金　取付板・ブラケット－センター振り分…4.5
通常価格(税別) : -
通常出荷日 : 3日目～
ミスミ
板金取付板・ブラケット -フリー寸法タ…4.6
通常価格(税別) : -
通常出荷日 : 3日目～
ミスミ
板金取付板・ブラケット -フリー寸法タ…4.4
通常価格(税別) : -
通常出荷日 : 3日目～
ミスミ
板金　取付板・ブラケット－センター振り分…4.3
通常価格(税別) : -
通常出荷日 : 3日目～

プレートブラケットカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

詳細材質

穴位置

洗浄方法

種別

タイプ

材質

表面処理

外形寸法 A(mm)

外形寸法 B(mm)

板厚 T(mm)

タイプ

CAD

出荷日

【クリーン洗浄品】フラットバー/アルミ圧延材 取付板・ブラケット-Ｂ寸選択- HRMCB HUMCB

外形図・規格表

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

この商品を見た人は、こんな商品も見ています

最近見た商品

プレートブラケットカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【クリーン洗浄品】フラットバー/アルミ圧延材　取付板・ブラケット-Ｂ寸選択- HRMCB HUMCB
