【クリーン洗浄品】フラットバー/アルミ圧延材 取付板・ブラケット-Ｂ寸選択- HRJDA HUJDA
未確定：候補が17型番あります。
外形図・規格表
B寸選択
B寸フリー指定
(穴加工)
[ ! ]穴ピッチ寸法公差はJISB0405m級に準じる。
[ ! ]長穴向きを変更可能（追加工参照）
[ ! ]指示なき面取りはC0.2～C0.5
[ ! ]その他の寸法公差・精度詳細はこちら参照
[ ! ]緑色のバラメータは省略可能です。省略した場合、センターに対して均等配置になります。（>>こちら参照）
[ ! ]指示なき面取りはC0.2～C0.5
[ ! ]その他の寸法公差・精度詳細はこちら参照
[ ! ]緑色のバラメータは省略可能です。省略した場合、センターに対して均等配置になります。（>>こちら参照）

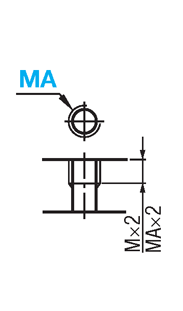

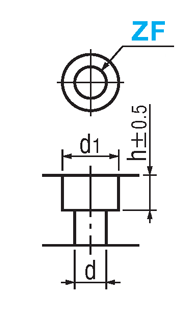

■穴種選択表
| 穴種 | タップ穴 | ボルト通し穴 | ザグリ表 | ザグリ裏 | |||||||||||||||||||||||||||||||||||||||
| Code | MA | N・NA | ZF | ZB | |||||||||||||||||||||||||||||||||||||||
| 形状図 |  |  |  |  | |||||||||||||||||||||||||||||||||||||||
| 加工 仕様 | タップ有効長最大 MA×2 [ ! ]T≧MA×3のとき、 タップ下穴が貫通しない 場合があります。 |
| |||||||||||||||||||||||||||||||||||||||||
| 型式 | [ M ]材質 | [ S ]表面処理 | 洗浄方法 | |||||
| Type | 材質記号 | |||||||
| B寸選択 | B寸フリー指定 | 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | |||
| SL-HRJDA | SL-HUJDA | SU | SUS304D | － | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-HRJDA | SH-HUJDA | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | |||
| SHD-HRJDA | SHD-HUJDA | 電解研磨＋精密洗浄 | ||||||
| － | SL-HUJDA | AM | A5052 | － | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-HUJDA | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||||
| SHD-HUJDA | 電解研磨＋精密洗浄 | |||||||
| SL-HUJDA | AMW | アルマイト処理(白) | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | ||
| SH-HUJDA | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||||
| SL-HUJDA | AMB | アルマイト処理(黒) | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | ||
| SH-HUJDA | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||||
| SL-HRJDA | SL-HUJDA | SCM | S45CD | 無電解ニッケルメッキ | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-HRJDA | SH-HUJDA | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。規格表
| 型式 | － | A | － | B | － | T | － | X | － | Y | － | W | － | 穴指定① Code・呼び径 | － | K | － | L | － | F | － | S | － | G | － | 穴指定② Code・呼び径 | ||
| Type | － | 材質記号 | ||||||||||||||||||||||||||
| SH-HRJDA | － | SU | － | A80 | － | B50 | － | T6 | － | X10 | － | Y10 | － | W30 | － | N6 | － | K5 | － | L50 | － | F10 | － | G30 | － | MA6 | ||
| タイプ | 型式 | 0.1mm単位 | B | T | X | Y | W | 穴指定① | K | L | F | S | G | 穴指定② | |||
| Type | 材質記号 | A | Code | 呼び径 | Code | 呼び径 | |||||||||||
| B寸 選択 | SU | 指定 0.1mm 単位 | |||||||||||||||
| 6 | |||||||||||||||||
| SL-HRJDA | 25.0 | 15 20 25 32 38 | 9 | ||||||||||||||
| SH-HRJDA | ～ | 50 65 100 125 | (10) | ||||||||||||||
| SHD-HRJDA | 200.0 | 12 | |||||||||||||||
| 16 | |||||||||||||||||
| 19 | N[ ! ] | 0 | NA[ ! ] | 0 | |||||||||||||
| SCM | 16 22 25 32 38 | M | (穴なし) | MA | (穴なし) | ||||||||||||
| 50 60 75 100 125 | Z[ ! ] | 3 | 指定 | ZF[ ! ] | 3 | ||||||||||||
| B寸 フリー指定 | SU SCM | 6 | 4 | 0.1mm | ZB[ ! ] | 4 | |||||||||||
| 9 | [ ! ] | 5 | 単位 | 5 | |||||||||||||
| 15.0～150.0 | (10) | 加工寸法は | 6 | [ ! ]K≦N×5 | [ ! ] | 6 | |||||||||||
| (指定0.1mm単位) | 12 | 穴種選択表 | 8 | 加工寸法は | 8 | ||||||||||||
| SL-HUJDA | 25.0 | 16 | 参照 | 10 | 穴種選択表 | 10 | |||||||||||
| SH-HUJDA | ～ | 19 | 12 | 参照 | 12 | ||||||||||||
| SHD-HUJDA | AM AMW AMB | 200.0 | 5 | 14 | 14 | ||||||||||||
| 6 | 16 | 16 | |||||||||||||||
| 10.0～200.0 | 8 | ||||||||||||||||
| (指定0.1mm単位) | 10 | ||||||||||||||||
| 12 | |||||||||||||||||
| 15 | |||||||||||||||||
| 20 | |||||||||||||||||
| [ NG ]SCMはT10選択不可 [ NG ]SCMでB16・22の時、T19選択不可 [ NG ]SUでB15の時、T10～19選択不可 [ NG ]SUでB20の時、T19選択不可 [ NG ]アルマイト品・S45CDは電解研磨（SHD-）選択不可 | |||||||||||||||||
追加工
| 型式 | － | A | － | B | － | T | － | X | － | Y | － | W | － | 穴指定① Code・呼び径 | － | K | － | L | － | F | － | S | － | G | － | 穴指定② Code・呼び径 | － | (CC・RC) | ||
| Type | － | 材質記号 | ||||||||||||||||||||||||||||
| SL-HRJDA | － | SU | － | A80 | － | B50 | － | T6 | － | X10 | － | Y10 | － | W30 | － | N6 | － | K5 | － | L50 | － | F10 | － | G30 | － | MA6 | － | CC10 | ||
| Alterations | コーナーカット変更 | 長穴角度変更 | |||||||||||||||||||
 | HRJDA/HUJDA HRJCB/HUJCB  | ||||||||||||||||||||
| Code | CC | RC | |||||||||||||||||||
| Spec. | コーナーカットを変更します。 CC＝指定1mm単位 [ ! ]1≦CC≦50 指定方法 CCを型式末尾に追加 （例）～－CC10 | 長穴を上図のように変更します。 [ ! ]寸法関係に注意 指定方法 RCを型式末尾に追加 （例）～－RC | |||||||||||||||||||
| ￥/1Code |
| 無料 | |||||||||||||||||||
洗浄工程| ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。 | |
| ・脱脂洗浄（型式：SL-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：一般環境 | ||||||
|---|---|---|---|---|---|---|
 炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 |  |  高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  エアブロー(オイルフリー) 使用 | |  防錆袋使用 |
| ・精密洗浄（型式：SH-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：クラス1000 | 作業環境：クラス10 | |||||||
|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | |  クリーンベンチ(クラス10) で実施 |
・電解研磨+精密洗浄（型式：SHD-□□）
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄 Ro水洗浄 中性洗剤洗浄 | |  材質に応じた電解研磨槽 で電解研磨 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | | 温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | | クリーンベンチ(クラス10) で実施 |
商品の形状や材質等によって溶剤や工程が変わることがあります。
梱包例| 脱脂洗浄の場合 (TYPE型番：SL-□□） | 精密洗浄または電解研磨＋精密洗浄の場合 | |
| (TYPE型番：SH-□□・SHD-□□） | ||
| オーステナイト系ステンレス・アルミ材質の場合 | 鉄・マルテンサイト系ステンレス材質の場合 | |
 |  |  |
| 一部商品・サイズによっては、 梱包形態が異なる場合がございます。 | [ ! ]1重目・2重目の梱包とも、脱気されております。 | [ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。 |
洗浄効果・利用推奨環境洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン・工程 |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| 電解研磨＋精密洗浄 | SHD-□□ | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
洗浄不要の場合の代替品
|
|---|
- ( - ) | 8日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 8日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 8日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 8日目 |
|
- ( - ) | 6日目 |
詳細情報
基本情報
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
| ・脱脂洗浄（防錆1重梱包） | ：型番SL-□□ |
| ・精密洗浄（脱気2重梱包） | ：型番SH-□□ |
| ・電解研磨＋精密洗浄（脱気2重梱包） | ：型番SHD-□□ |
| 商品型番 | 洗浄方法 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 工程別 |
| SL-□□ | 脱脂洗浄 | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| SH-□□ | 精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| SHD-□□ | 電解研磨＋精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
フラットバー･圧延材を使用したブラケットです。汎用的な穴パターンをご用意しております。寸法フリーにて指定可能です。
ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - 鉄材質品の発売を開始いたしました。
納期・価格
価格表
■材質記号 SU(SUS304D) B寸選択
| A | B | ￥本体価格＋穴加工料金 | |||||||||||
| SL-HRJDA | SH-HRJDA | SHD-HRJDA | |||||||||||
| T6 | T9･10 | T12 | T16･19 | T6 | T9･10 | T12 | T16･19 | T6 | T9･10 | T12 | T16･19 | ||
| 25.0～50.0 | 15～32 | 3,770 | 4,260 | 4,800 | 4,800 | 4,220 | 4,710 | 5,250 | 5,250 | 4,490 | 4,980 | 5,520 | 5,520 |
| 38･50 | 3,770 | 4,260 | 4,800 | 4,800 | 4,220 | 4,710 | 5,250 | 5,250 | 4,490 | 4,980 | 5,520 | 5,520 | |
| 65 | 3,980 | 4,630 | 5,360 | 5,690 | 4,430 | 5,080 | 5,810 | 6,140 | 4,700 | 5,350 | 6,080 | 6,410 | |
| 100 | 4,200 | 4,980 | 5,920 | 6,580 | 4,650 | 5,430 | 6,370 | 7,030 | 4,920 | 5,700 | 6,640 | 7,300 | |
| 125 | 4,390 | 5,280 | 6,320 | 7,070 | 4,840 | 5,730 | 6,770 | 7,520 | 5,110 | 6,000 | 7,040 | 7,790 | |
| 50.1～100.0 | 15～32 | 3,780 | 4,300 | 5,370 | 5,810 | 4,230 | 4,750 | 5,820 | 6,260 | 4,500 | 5,020 | 6,090 | 6,530 |
| 38･50 | 3,820 | 4,540 | 5,690 | 6,300 | 4,270 | 4,990 | 6,140 | 6,750 | 4,540 | 5,260 | 6,410 | 7,020 | |
| 65 | 4,140 | 4,960 | 6,300 | 6,760 | 4,590 | 5,410 | 6,750 | 7,210 | 4,860 | 5,680 | 7,020 | 7,480 | |
| 100 | 4,460 | 5,380 | 6,900 | 7,230 | 4,910 | 5,830 | 7,350 | 7,680 | 5,180 | 6,100 | 7,620 | 7,950 | |
| 125 | 4,710 | 5,750 | 6,960 | 7,840 | 5,160 | 6,200 | 7,410 | 8,290 | 5,430 | 6,470 | 7,680 | 8,560 | |
| 100.1～150.0 | 15～32 | 3,840 | 4,410 | 5,790 | 6,270 | 4,290 | 4,860 | 6,240 | 6,720 | 4,560 | 5,130 | 6,510 | 6,990 |
| 38･50 | 4,060 | 5,060 | 5,980 | 6,490 | 4,510 | 5,510 | 6,430 | 6,940 | 4,780 | 5,780 | 6,700 | 7,210 | |
| 65 | 4,500 | 5,590 | 6,750 | 7,500 | 4,950 | 6,040 | 7,200 | 7,950 | 5,220 | 6,310 | 7,470 | 8,220 | |
| 100 | 4,940 | 6,120 | 7,530 | 8,500 | 5,390 | 6,570 | 7,980 | 8,950 | 5,660 | 6,840 | 8,250 | 9,220 | |
| 125 | 5,250 | 6,580 | 8,170 | 9,280 | 5,700 | 7,030 | 8,620 | 9,730 | 5,970 | 7,300 | 8,890 | 10,000 | |
| 150.1～200.0 | 15～32 | 3,890 | 4,750 | 6,030 | 6,690 | 4,340 | 5,200 | 6,480 | 7,140 | 4,610 | 5,470 | 6,750 | 7,410 |
| 38･50 | 4,260 | 5,560 | 7,010 | 7,970 | 4,710 | 6,010 | 7,460 | 8,420 | 4,980 | 6,280 | 7,730 | 8,690 | |
| 65 | 4,830 | 6,200 | 7,780 | 8,860 | 5,280 | 6,650 | 8,230 | 9,310 | 5,550 | 6,920 | 8,500 | 9,580 | |
| 100 | 5,380 | 6,840 | 8,540 | 9,740 | 5,830 | 7,290 | 8,990 | 10,190 | 6,100 | 7,560 | 9,260 | 10,460 | |
| 125 | 6,470 | 7,820 | 9,930 | 11,380 | 6,920 | 8,270 | 10,380 | 11,830 | 7,190 | 8,540 | 10,650 | 12,100 | |
■材質記号 SCM(S45CD・無電解ニッケルメッキ) B寸選択
| A | B | ￥本体価格＋穴加工料金 | |||||||
| SL-HRJDA | SH-HRJDA | ||||||||
| T6 | T9 | T12 | T16･19 | T6 | T9 | T12 | T16･19 | ||
| 25.0～50.0 | 16～32 | 3,140 | 3,550 | 3,730 | 3,960 | 3,590 | 4,000 | 4,180 | 4,410 |
| 38～60 | 3,370 | 3,590 | 3,770 | 4,010 | 3,820 | 4,040 | 4,220 | 4,460 | |
| 75・100 | 3,630 | 3,830 | 3,950 | 4,130 | 4,080 | 4,280 | 4,400 | 4,580 | |
| 125 | 3,800 | 3,940 | 4,210 | 4,390 | 4,250 | 4,390 | 4,660 | 4,840 | |
| 50.1～100.0 | 16～32 | 3,180 | 3,700 | 4,040 | 4,310 | 3,630 | 4,150 | 4,490 | 4,760 |
| 38～60 | 3,430 | 3,850 | 4,160 | 4,320 | 3,880 | 4,300 | 4,610 | 4,770 | |
| 75・100 | 3,850 | 4,140 | 4,400 | 4,580 | 4,300 | 4,590 | 4,850 | 5,030 | |
| 125 | 4,100 | 4,510 | 4,830 | 5,000 | 4,550 | 4,960 | 5,280 | 5,450 | |
| 100.1～150.0 | 16～32 | 3,370 | 3,880 | 4,490 | 4,690 | 3,820 | 4,330 | 4,940 | 5,140 |
| 38～60 | 3,700 | 4,220 | 4,580 | 4,770 | 4,150 | 4,670 | 5,030 | 5,220 | |
| 75・100 | 4,150 | 4,560 | 4,880 | 5,140 | 4,600 | 5,010 | 5,330 | 5,590 | |
| 125 | 4,600 | 5,020 | 5,500 | 5,800 | 5,050 | 5,470 | 5,950 | 6,250 | |
| 150.1～200.0 | 16～32 | 3,580 | 4,410 | 4,770 | 5,040 | 4,030 | 4,860 | 5,220 | 5,490 |
| 38～60 | 4,130 | 4,480 | 4,920 | 5,190 | 4,580 | 4,930 | 5,370 | 5,640 | |
| 75・100 | 4,630 | 4,970 | 5,420 | 5,690 | 5,080 | 5,420 | 5,870 | 6,140 | |
| 125 | 5,190 | 5,730 | 6,280 | 6,690 | 5,640 | 6,180 | 6,730 | 7,140 | |
■材質記号 SU(SUS304D) B寸フリー
| A | B | ￥本体価格＋穴加工料金 | |||||||||||
| SL-HUJDA | SH-HUJDA | SHD-HUJDA | |||||||||||
| T6 | T9･10 | T12 | T16･19 | T6 | T9･10 | T12 | T16･19 | T6 | T9･10 | T12 | T16･19 | ||
| 25.0～50.0 | 15.0～32.0 | 4,810 | 4,890 | 5,340 | 5,410 | 5,260 | 5,340 | 5,790 | 5,860 | 5,530 | 5,610 | 6,060 | 6,130 |
| 32.1～50.0 | 4,810 | 4,890 | 5,340 | 5,410 | 5,260 | 5,340 | 5,790 | 5,860 | 5,530 | 5,610 | 6,060 | 6,130 | |
| 50.1～65.0 | 4,890 | 5,600 | 6,280 | 6,880 | 5,340 | 6,050 | 6,730 | 7,330 | 5,610 | 6,320 | 7,000 | 7,600 | |
| 65.1～100.0 | 4,890 | 5,600 | 6,280 | 6,880 | 5,340 | 6,050 | 6,730 | 7,330 | 5,610 | 6,320 | 7,000 | 7,600 | |
| 100.1～150.0 | 5,170 | 5,880 | 6,930 | 7,660 | 5,620 | 6,330 | 7,380 | 8,110 | 5,890 | 6,600 | 7,650 | 8,380 | |
| 50.1～100.0 | 15.0～32.0 | 5,140 | 5,380 | 6,300 | 6,900 | 5,590 | 5,830 | 6,750 | 7,350 | 5,860 | 6,100 | 7,020 | 7,620 |
| 32.1～50.0 | 5,150 | 5,780 | 6,300 | 6,900 | 5,600 | 6,230 | 6,750 | 7,350 | 5,870 | 6,500 | 7,020 | 7,620 | |
| 50.1～65.0 | 5,410 | 6,200 | 7,500 | 8,220 | 5,860 | 6,650 | 7,950 | 8,670 | 6,130 | 6,920 | 8,220 | 8,940 | |
| 65.1～100.0 | 5,410 | 6,200 | 7,500 | 8,220 | 5,860 | 6,650 | 7,950 | 8,670 | 6,130 | 6,920 | 8,220 | 8,940 | |
| 100.1～150.0 | 5,910 | 6,930 | 8,370 | 9,620 | 6,360 | 7,380 | 8,820 | 10,070 | 6,630 | 7,650 | 9,090 | 10,340 | |
| 100.1～150.0 | 15.0～32.0 | 5,150 | 5,750 | 6,870 | 7,500 | 5,600 | 6,200 | 7,320 | 7,950 | 5,870 | 6,470 | 7,590 | 8,220 |
| 32.1～50.0 | 5,150 | 5,750 | 6,870 | 7,500 | 5,600 | 6,200 | 7,320 | 7,950 | 5,870 | 6,470 | 7,590 | 8,220 | |
| 50.1～65.0 | 6,030 | 7,110 | 8,650 | 9,960 | 6,480 | 7,560 | 9,100 | 10,410 | 6,750 | 7,830 | 9,370 | 10,680 | |
| 65.1～100.0 | 6,030 | 7,110 | 8,650 | 9,960 | 6,480 | 7,560 | 9,100 | 10,410 | 6,750 | 7,830 | 9,370 | 10,680 | |
| 100.1～150.0 | 6,750 | 8,170 | 10,210 | 12,000 | 7,200 | 8,620 | 10,660 | 12,450 | 7,470 | 8,890 | 10,930 | 12,720 | |
| 150.1～200.0 | 15.0～32.0 | 5,540 | 6,280 | 7,840 | 8,860 | 5,990 | 6,730 | 8,290 | 9,310 | 6,260 | 7,000 | 8,560 | 9,580 |
| 32.1～50.0 | 5,820 | 6,280 | 7,840 | 8,860 | 6,270 | 6,730 | 8,290 | 9,310 | 6,540 | 7,000 | 8,560 | 9,580 | |
| 50.1～65.0 | 6,670 | 8,020 | 9,630 | 11,160 | 7,120 | 8,470 | 10,080 | 11,610 | 7,390 | 8,740 | 10,350 | 11,880 | |
| 65.1～100.0 | 6,670 | 8,020 | 9,630 | 11,160 | 7,120 | 8,470 | 10,080 | 11,610 | 7,390 | 8,740 | 10,350 | 11,880 | |
| 100.1～150.0 | 7,990 | 9,620 | 12,330 | 14,700 | 8,440 | 10,070 | 12,780 | 15,150 | 8,710 | 10,340 | 13,050 | 15,420 | |
■材質記号 AM(A5052) B寸フリー
| A | B | ¥本体価格+穴加工料金 | |||||||||||
| SL-HUJDA | SH-HUJDA | SHD-HUJDA | |||||||||||
| T5･6 | T8･10 | T12･15 | T20 | T5･6 | T8･10 | T12･15 | T20 | T5･6 | T8･10 | T12･15 | T20 | ||
| 25.0～50.0 | 10.0～50.0 | 3,380 | 3,540 | 3,610 | 3,670 | 3,830 | 3,990 | 4,060 | 4,120 | 4,100 | 4,260 | 4,330 | 4,390 |
| 50.1～100.0 | 3,540 | 3,560 | 3,840 | 3,970 | 3,990 | 4,010 | 4,290 | 4,420 | 4,260 | 4,280 | 4,560 | 4,690 | |
| 100.1～150.0 | 3,700 | 3,840 | 4,060 | 4,230 | 4,150 | 4,290 | 4,510 | 4,680 | 4,420 | 4,560 | 4,780 | 4,950 | |
| 150.1～200.0 | 3,830 | 4,000 | 4,290 | 4,600 | 4,280 | 4,450 | 4,740 | 5,050 | 4,550 | 4,720 | 5,010 | 5,320 | |
| 50.1～100.0 | 10.0～50.0 | 3,420 | 3,560 | 3,840 | 3,970 | 3,870 | 4,010 | 4,290 | 4,420 | 4,140 | 4,280 | 4,560 | 4,690 |
| 50.1～100.0 | 3,790 | 3,930 | 3,940 | 3,980 | 4,240 | 4,380 | 4,390 | 4,430 | 4,510 | 4,650 | 4,660 | 4,700 | |
| 100.1～150.0 | 3,870 | 4,070 | 4,080 | 4,300 | 4,320 | 4,520 | 4,530 | 4,750 | 4,590 | 4,790 | 4,800 | 5,020 | |
| 150.1～200.0 | 4,250 | 4,390 | 4,390 | 4,740 | 4,700 | 4,840 | 4,840 | 5,190 | 4,970 | 5,110 | 5,110 | 5,460 | |
| 100.1～150.0 | 10.0～50.0 | 3,700 | 3,840 | 4,060 | 4,230 | 4,150 | 4,290 | 4,510 | 4,680 | 4,420 | 4,560 | 4,780 | 4,950 |
| 50.1～100.0 | 3,830 | 4,070 | 4,080 | 4,300 | 4,280 | 4,520 | 4,530 | 4,750 | 4,550 | 4,790 | 4,800 | 5,020 | |
| 100.1～150.0 | 4,070 | 4,080 | 4,460 | 4,940 | 4,520 | 4,530 | 4,910 | 5,390 | 4,790 | 4,800 | 5,180 | 5,660 | |
| 150.1～200.0 | 4,390 | 4,390 | 4,940 | 5,560 | 4,840 | 4,840 | 5,390 | 6,010 | 5,110 | 5,110 | 5,660 | 6,280 | |
| 150.1～200.0 | 10.0～50.0 | 3,830 | 4,000 | 4,290 | 4,600 | 4,280 | 4,450 | 4,740 | 5,050 | 4,550 | 4,720 | 5,010 | 5,320 |
| 50.1～100.0 | 4,160 | 4,390 | 4,390 | 4,740 | 4,610 | 4,840 | 4,840 | 5,190 | 4,880 | 5,110 | 5,110 | 5,460 | |
| 100.1～150.0 | 4,390 | 4,390 | 4,940 | 5,560 | 4,840 | 4,840 | 5,390 | 6,010 | 5,110 | 5,110 | 5,660 | 6,280 | |
| 150.1～200.0 | 4,390 | 4,740 | 5,570 | 6,410 | 4,840 | 5,190 | 6,020 | 6,860 | 5,110 | 5,460 | 6,290 | 7,130 | |
■材質記号 AMW(A5052・白アルマイト) B寸フリー
| A | B | ¥本体価格+穴加工料金 | |||||||
| SL-HUJDA | SH-HUJDA | ||||||||
| T5･6 | T8･10 | T12･15 | T20 | T5･6 | T8･10 | T12･15 | T20 | ||
| 25.0～50.0 | 10.0～50.0 | 3,550 | 3,790 | 3,880 | 3,980 | 4,000 | 4,240 | 4,330 | 4,430 |
| 50.1～100.0 | 3,710 | 3,820 | 4,100 | 4,280 | 4,160 | 4,270 | 4,550 | 4,730 | |
| 100.1～150.0 | 3,920 | 4,100 | 4,450 | 4,670 | 4,370 | 4,550 | 4,900 | 5,120 | |
| 150.1～200.0 | 4,090 | 4,280 | 4,820 | 5,190 | 4,540 | 4,730 | 5,270 | 5,640 | |
| 50.1～100.0 | 10.0～50.0 | 3,610 | 3,850 | 4,280 | 4,500 | 4,060 | 4,300 | 4,730 | 4,950 |
| 50.1～100.0 | 3,980 | 4,220 | 4,390 | 4,510 | 4,430 | 4,670 | 4,840 | 4,960 | |
| 100.1～150.0 | 4,160 | 4,510 | 4,740 | 5,090 | 4,610 | 4,960 | 5,190 | 5,540 | |
| 150.1～200.0 | 4,610 | 4,960 | 5,270 | 5,790 | 5,060 | 5,410 | 5,720 | 6,240 | |
| 100.1～150.0 | 10.0～50.0 | 3,980 | 4,280 | 4,720 | 5,000 | 4,430 | 4,730 | 5,170 | 5,450 |
| 50.1～100.0 | 4,110 | 4,510 | 4,740 | 5,090 | 4,560 | 4,960 | 5,190 | 5,540 | |
| 100.1～150.0 | 4,480 | 4,740 | 5,440 | 6,100 | 4,930 | 5,190 | 5,890 | 6,550 | |
| 150.1～200.0 | 4,930 | 5,270 | 6,240 | 7,110 | 5,380 | 5,720 | 6,690 | 7,560 | |
| 150.1～200.0 | 10.0～50.0 | 4,190 | 4,580 | 5,170 | 5,640 | 4,640 | 5,030 | 5,620 | 6,090 |
| 50.1～100.0 | 4,510 | 4,960 | 5,270 | 5,790 | 4,960 | 5,410 | 5,720 | 6,240 | |
| 100.1～150.0 | 4,930 | 5,270 | 6,240 | 7,110 | 5,380 | 5,720 | 6,690 | 7,560 | |
| 150.1～200.0 | 5,080 | 5,910 | 7,310 | 8,480 | 5,530 | 6,360 | 7,760 | 8,930 | |
■材質記号 AMB(A5052・黒アルマイト) B寸フリー
| A | B | ¥本体価格+穴加工料金 | |||||||
| SL-HUJDA | SH-HUJDA | ||||||||
| T5･6 | T8･10 | T12･15 | T20 | T5･6 | T8･10 | T12･15 | T20 | ||
| 25.0～50.0 | 10.0～50.0 | 3,590 | 3,870 | 3,950 | 4,070 | 4,040 | 4,320 | 4,400 | 4,520 |
| 50.1～100.0 | 3,750 | 3,890 | 4,180 | 4,380 | 4,200 | 4,340 | 4,630 | 4,830 | |
| 100.1～150.0 | 4,000 | 4,180 | 4,560 | 4,800 | 4,450 | 4,630 | 5,010 | 5,250 | |
| 150.1～200.0 | 4,160 | 4,370 | 4,960 | 5,350 | 4,610 | 4,820 | 5,410 | 5,800 | |
| 50.1～100.0 | 10.0～50.0 | 3,670 | 3,950 | 4,420 | 4,660 | 4,120 | 4,400 | 4,870 | 5,110 |
| 50.1～100.0 | 4,040 | 4,310 | 4,510 | 4,670 | 4,490 | 4,760 | 4,960 | 5,120 | |
| 100.1～150.0 | 4,260 | 4,650 | 4,960 | 5,350 | 4,710 | 5,100 | 5,410 | 5,800 | |
| 150.1～200.0 | 4,730 | 5,150 | 5,550 | 6,140 | 5,180 | 5,600 | 6,000 | 6,590 | |
| 100.1～150.0 | 10.0～50.0 | 4,080 | 4,420 | 4,940 | 5,280 | 4,530 | 4,870 | 5,390 | 5,730 |
| 50.1～100.0 | 4,220 | 4,650 | 4,960 | 5,350 | 4,670 | 5,100 | 5,410 | 5,800 | |
| 100.1～150.0 | 4,610 | 4,960 | 5,770 | 6,490 | 5,060 | 5,410 | 6,220 | 6,940 | |
| 150.1～200.0 | 5,110 | 5,550 | 6,680 | 7,630 | 5,560 | 6,000 | 7,130 | 8,080 | |
| 150.1～200.0 | 10.0～50.0 | 4,300 | 4,760 | 5,470 | 5,990 | 4,750 | 5,210 | 5,920 | 6,440 |
| 50.1～100.0 | 4,640 | 5,150 | 5,550 | 6,140 | 5,090 | 5,600 | 6,000 | 6,590 | |
| 100.1～150.0 | 5,110 | 5,550 | 6,680 | 7,630 | 5,560 | 6,000 | 7,130 | 8,080 | |
| 150.1～200.0 | 5,310 | 6,280 | 7,710 | 9,170 | 5,760 | 6,730 | 8,160 | 9,620 | |
■材質記号 SCM(S45CD・無電解ニッケルメッキ) B寸フリー
| A | B | ￥本体価格＋穴加工料金 | |||||||
| SL-HUJDA | SH-HUJDA | ||||||||
| T6 | T9 | T12 | T16･19 | T6 | T9 | T12 | T16･19 | ||
| 25.0～50.0 | 15.0～32.0 | 3,620 | 3,890 | 4,040 | 4,250 | 4,070 | 4,340 | 4,490 | 4,700 |
| 32.1～50.0 | 3,620 | 3,890 | 4,040 | 4,250 | 4,070 | 4,340 | 4,490 | 4,700 | |
| 50.1～100.0 | 3,840 | 4,020 | 4,150 | 4,360 | 4,290 | 4,470 | 4,600 | 4,810 | |
| 100.1～150.0 | 4,050 | 4,200 | 4,480 | 4,670 | 4,500 | 4,650 | 4,930 | 5,120 | |
| 50.1～100.0 | 15.0～32.0 | 3,670 | 4,100 | 4,470 | 4,690 | 4,120 | 4,550 | 4,920 | 5,140 |
| 32.1～50.0 | 3,670 | 4,100 | 4,470 | 4,690 | 4,120 | 4,550 | 4,920 | 5,140 | |
| 50.1～100.0 | 4,020 | 4,310 | 4,710 | 4,900 | 4,470 | 4,760 | 5,160 | 5,350 | |
| 100.1～150.0 | 4,530 | 4,900 | 5,340 | 5,570 | 4,980 | 5,350 | 5,790 | 6,020 | |
| 100.1～150.0 | 15.0～32.0 | 4,050 | 4,440 | 4,910 | 5,150 | 4,500 | 4,890 | 5,360 | 5,600 |
| 32.1～50.0 | 4,050 | 4,440 | 4,910 | 5,150 | 4,500 | 4,890 | 5,360 | 5,600 | |
| 50.1～100.0 | 4,470 | 4,840 | 5,220 | 5,490 | 4,920 | 5,290 | 5,670 | 5,940 | |
| 100.1～150.0 | 5,040 | 5,470 | 6,070 | 6,580 | 5,490 | 5,920 | 6,520 | 7,030 | |
| 150.1～200.0 | 15.0～32.0 | 4,310 | 4,780 | 5,270 | 5,610 | 4,760 | 5,230 | 5,720 | 6,060 |
| 32.1～50.0 | 4,310 | 4,780 | 5,270 | 5,610 | 4,760 | 5,230 | 5,720 | 6,060 | |
| 50.1～100.0 | 4,800 | 5,150 | 5,780 | 6,220 | 5,250 | 5,600 | 6,230 | 6,670 | |
| 100.1～150.0 | 5,740 | 6,230 | 6,910 | 7,590 | 6,190 | 6,680 | 7,360 | 8,040 | |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1～3 | 4～7 | 8～10 | 11～30 | 31～50 | 51～ |
| 値引率 | 基準単価 | 10% | 20% | 30% | 30% | お見積り |
| 出荷日 | 通常 | ＋2日 | ＋7日 | |||
納期
●材質記号SU・AM
[ NG ]ストーク適用不可
| 7 | 日目出荷 |
●材質記号SCM
[ NG ]ストーク適用不可
| 9 | 日目出荷 |
●材質記号AMW・AMB
[ NG ]ストーク適用不可
| 11 | 日目出荷 |
出荷日については、こちらをご覧ください。
【クリーン洗浄品】フラットバー/アルミ圧延材 取付板・ブラケット-Ｂ寸選択- HRJDA HUJDAのレビュー
この商品のレビューはありません
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
プレートブラケットカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
板金 取付板・ブラケット -フリー寸法タイプ- JTDAS・JTDAR
4.4通常出荷日:3日目～
ミスミ
板金 取付板・ブラケット－センター振り分けタイプ－ JSDAS
4.6通常出荷日:3日目～
ミスミ
板金 取付板・ブラケット -フリー寸法タイプ- JTAAS・JTAAR
4.6通常出荷日:3日目～
ミスミ
板金 取付板・ブラケット－センター振り分けタイプ－ JSAAS
4.4通常出荷日:3日目～
ミスミ
板金 取付板・ブラケット -フリー寸法タイプ- JTDZS・JTDZR
4.4通常出荷日:3日目～
ミスミ
６面フライス 取付板・ブラケット-外径寸法フリー指定- HFMQA
4.9通常出荷日:3日目～
ミスミ
板金 取付板・ブラケット -フリー寸法タイプ- JTMAS・JTMAR
5通常出荷日:3日目～
ミスミ
板金 取付板・ブラケット -フリー寸法タイプ- JTADS・JTADR
4.8通常出荷日:3日目～
ミスミ
板金 取付板・ブラケット -フリー寸法タイプ- JTHAS・JTHAR
4.5通常出荷日:3日目～
