【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFNQA

通常単価(税別): -

税込単価: -

通常出荷日：6日目～10日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...

詳細を確認

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

詳細を確認

よく一緒に見られています

ミスミ

【クリーン洗浄品】フラットバー取付板・ブラケット-Ｂ寸選択- HRCAA HUCAA

通常出荷日：6 日目～

よく一緒に見られています

ミスミ

【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMSA

通常出荷日：6 日目～

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

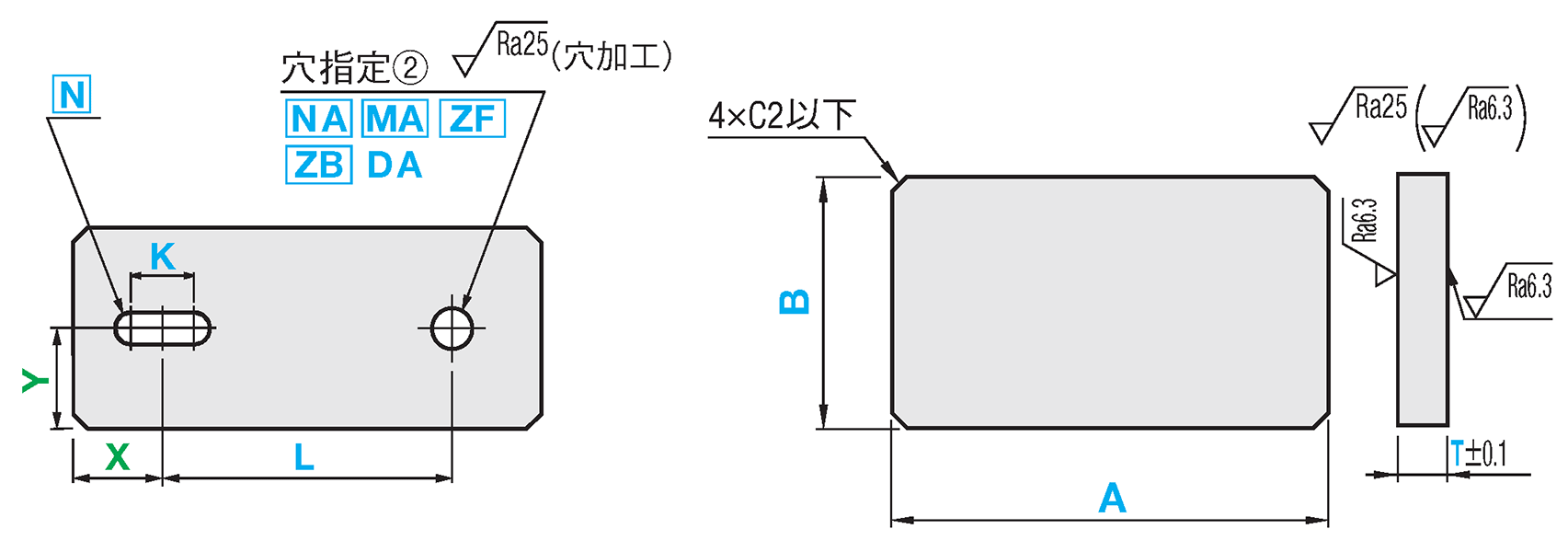

外形図・規格表

（共通寸法）

[ ! ]

[ ! ]穴ピッチ寸法公差はJISB0405m級に準じる。

[ ! ]板厚（T）公差を変更可能（追加工参照）
[ ! ]板厚平行度は100mmに対して0.05
[ ! ]指示なき面取りはC0.2～C0.5
[ ! ]その他精度基準は>>こちら参照
[ ! ]長穴向きを変更可能（追加工参照）
[ ! ]緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。（>> こちら参照）

■穴種選択表

穴種

タップ穴

ボルト通し穴

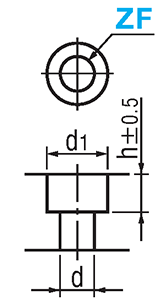

ザグリ表

ザグリ裏

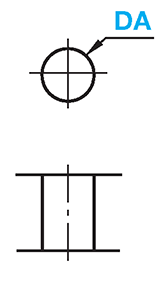

通し穴

Code

N・NA

形状図

加工
仕様

タップ有効長
最大M・MA×2
[ ! ]T≧M・MA×3のとき、
タップ下穴が貫通しない
場合があります。

寸法	ボルト呼び径
寸法	3	4	5	6	8	10	12	14	16
d・h	3.5	4.5	5.5	6.5	9	11	14	16	18
d₁	6.5	8	9.5	11	14	18	20	23	26

寸法	公差
3.0～6.0	±0.1
6.5～30.0	±0.2

■加工限界
　穴と穴、穴と端面の肉厚に加工限界があります。
　（例：下図b部）
　限界値はこちらを参照

型式		[ M ]材質	[ S ]表面処理	洗浄方法
Type	材質記号	[ M ]材質	[ S ]表面処理	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-HFNQA	SU	SUS304	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HFNQA				精密洗浄	クラス1000	脱気2重梱包	クラス10
SHD-HFNQA				電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-HFNQA	AM	A5052	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HFNQA				精密洗浄	クラス1000	脱気2重梱包	クラス10
SHD-HFNQA				電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-HFNQA	AMW		アルマイト処理(白)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HFNQA	AMW		アルマイト処理(白)	精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-HFNQA	AMB		アルマイト処理(黒)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HFNQA	AMB		アルマイト処理(黒)	精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-HFNQA	SCM	S50C	無電解ニッケルメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HFNQA	SCM	S50C	無電解ニッケルメッキ	精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

−

穴指定①
Code・
呼び径

−

穴指定②
Code・
呼び径

Type

−

材質記号

SL-HFNQA

−

A100

−

B80

−

T10

−

X15

−

Y40

−

L70

−

MA6

型式

指定0.1mm単位

穴指定①

穴指定②

Type

材質記号

Code

呼び径

Code

呼び径

0.5mm

SL-HFNQA
SH-HFNQA
SHD-HFNQA

25.0
～
200.0

10.0
～
200.0

3.0
～
25.0

指定
0.1mm
単位

0
(穴なし)
3
4
5
6
8
10
12
14
16

指定
0.1mm単位
[ ! ]K≦N×10

0
(穴なし)
3
4
5
6
8
10
12
14
16

3
～
30

N[ ! ]

NA[ ! ]

[ ! ]

ZF[ ! ]

加工寸法は

ZB[ ! ]

穴種選択表

参照

[ ! ]

加工寸法は

AM
AMW
AMB
SCM

25.0
～
200.0

10.0
～
200.0

3.0
～
30.0

穴種選択表

参照

[ ! ]AMW・AMBはT≧5.0
[ NG ]アルマイト品は電解研磨（SHD-）選択不可

追加工

型式

−

穴指定①
Code・
呼び径

−

穴指定②
Code・
呼び径

−

(CC・RC)

Type

−

材質記号

SL-HFNQA

−

A100

−

B80

−

T10

−

X15

−

Y40

−

L70

−

MA6

−

CC10

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations

コーナーカット変更

板厚（T寸）公差変更

長穴角度変更

Code

TKC・THC

Spec.

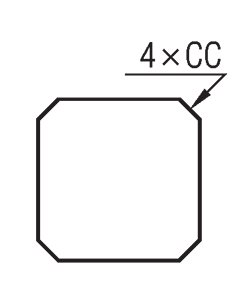

コーナーカットを変更します。
CC=指定1mm単位
[ ! ]1≦CC≦50

指定方法

CCを型式末尾に追加
（例）～－CC10

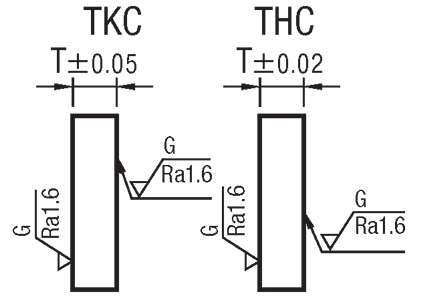

板厚（T寸）の公差を変更します。
TKC：公差±0.05
THC：公差±0.02
[ ! ]材質記号SCMのみ適用
[ NG ]TKC・THCは同時指定不可

指定方法

TKCまたはTHCを型式末尾に追加
（例）～－TKC、～－THC

長穴を上図のように変更します。
[ ! ]寸法関係に注意

指定方法

RCを型式末尾に追加
（例）～－RC

￥/1Code

CC	1～10	800
	11～30	1,200
	31～50	1,500

TKC	900
THC	1,000

無料

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-HFNQA-AM-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

SH-HFNQA-AMB-A[25-200/0.1]-B[10-200/0.1]-T[5-30/0.1]

SH-HFNQA-AMW-A[25-200/0.1]-B[10-200/0.1]-T[5-30/0.1]

SH-HFNQA-SCM-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

SH-HFNQA-SU-A[25-200/0.1]-B[10-200/0.1]-T[3-25/0.1]

SHD-HFNQA-AM-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

SHD-HFNQA-SU-A[25-200/0.1]-B[10-200/0.1]-T[3-25/0.1]

SL-HFNQA-AM-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

SL-HFNQA-AMB-A[25-200/0.1]-B[10-200/0.1]-T[5-30/0.1]

SL-HFNQA-AMW-A[25-200/0.1]-B[10-200/0.1]-T[5-30/0.1]

SL-HFNQA-SCM-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

SL-HFNQA-SU-A[25-200/0.1]-B[10-200/0.1]-T[3-25/0.1]

詳細材質

洗浄方法

材質

表面処理

外形寸法 A

(mm)

外形寸法 B

(mm)

板厚 T

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

A5052	精密洗浄	A5052	なし	25 ～ 200	10 ～ 200	3 ～ 30	A5052	なし	10	1個
A5052	精密洗浄	A5052	アルマイト処理（黒）	25 ～ 200	10 ～ 200	5 ～ 30	A5052	アルマイト処理(黒)	10	1個
A5052	精密洗浄	A5052	アルマイト処理（白）	25 ～ 200	10 ～ 200	5 ～ 30	A5052	アルマイト処理（白）	10	1個
S50C	精密洗浄	S50C	無電解ニッケルメッキ	25 ～ 200	10 ～ 200	3 ～ 30	S50C	無電解ニッケルメッキ	10	1個
SUS304	精密洗浄	SUS304	なし	25 ～ 200	10 ～ 200	3 ～ 25	SUS304	-	10	1個
A5052	電解研磨＋精密洗浄	A5052	なし	25 ～ 200	10 ～ 200	3 ～ 30	A5052	なし	10	1個
SUS304	電解研磨＋精密洗浄	SUS304	なし	25 ～ 200	10 ～ 200	3 ～ 25	SUS304	-	10	1個
A5052	脱脂洗浄	A5052	なし	25 ～ 200	10 ～ 200	3 ～ 30	A5052	なし	10	1個
A5052	脱脂洗浄	A5052	アルマイト処理（黒）	25 ～ 200	10 ～ 200	5 ～ 30	A5052	アルマイト処理(黒)	10	1個
A5052	脱脂洗浄	A5052	アルマイト処理（白）	25 ～ 200	10 ～ 200	5 ～ 30	A5052	アルマイト処理（白）	10	1個
S50C	脱脂洗浄	S50C	無電解ニッケルメッキ	25 ～ 200	10 ～ 200	3 ～ 30	S50C	無電解ニッケルメッキ	10	1個
SUS304	脱脂洗浄	SUS304	なし	25 ～ 200	10 ～ 200	3 ～ 25	SUS304	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	6日目	HFNQA-AM
- ( - )	10日目	HFNQA-AMB
- ( - )	10日目	HFNQA-AMW
- ( - )	8日目	HFNQA-SCM
- ( - )	6日目	HFNQA-SU
- ( - )	6日目	HFNQA-AM
- ( - )	6日目	HFNQA-SU
- ( - )	6日目	HFNQA-AM
- ( - )	10日目	HFNQA-AMB
- ( - )	10日目	HFNQA-AMW
- ( - )	8日目	HFNQA-SCM
- ( - )	6日目	HFNQA-SU

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

6面フライス加工のブラケットです。汎用的な穴パターンをご用意しております。寸法フリーにて指定可能です。板圧も寸法フリーにて指定可能です。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

技術情報

納期・価格

価格表

■材質記号 SU(SUS304)

A	B	￥本体価格＋穴加工料金
		SL-HFNQA				SH-HFNQA				SHD-HFNQA
		T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0
25.0～50.0	10.0～50.0	4,990	5,320	5,710	5,850	5,990	6,320	6,710	6,850	6,590	6,920	7,310	7,450
	50.1～100.0	5,390	6,040	6,470	7,000	6,390	7,040	7,470	8,000	6,990	7,640	8,070	8,600
	100.1～150.0	5,770	6,320	7,360	8,080	6,770	7,320	8,360	9,080	7,370	7,920	8,960	9,680
	150.1～200.0	6,200	6,820	7,930	9,030	7,200	7,820	8,930	10,030	7,800	8,420	9,530	10,630
50.1～100.0	10.0～50.0	5,390	5,720	6,740	7,320	6,390	6,720	7,740	8,320	6,990	7,320	8,340	8,920
	50.1～100.0	6,180	6,820	7,930	9,030	7,180	7,820	8,930	10,030	7,780	8,420	9,530	10,630
	100.1～150.0	6,940	7,930	9,590	11,230	7,940	8,930	10,590	12,230	8,540	9,530	11,190	12,830
	150.1～200.0	7,760	9,030	10,540	12,400	8,760	10,030	11,540	13,400	9,360	10,630	12,140	14,000
100.1～150.0	10.0～50.0	5,770	6,280	7,580	8,340	6,770	7,280	8,580	9,340	7,370	7,880	9,180	9,940
	50.1～100.0	6,940	7,930	9,590	11,230	7,940	8,930	10,590	12,230	8,540	9,530	11,190	12,830
	100.1～150.0	8,100	9,590	12,060	14,540	9,100	10,590	13,060	15,540	9,700	11,190	13,660	16,140
	150.1～200.0	9,320	11,240	14,560	17,840	10,320	12,240	15,560	18,840	10,920	12,840	16,160	19,440
150.1～200.0	10.0～50.0	6,200	6,820	8,500	9,580	7,200	7,820	9,500	10,580	7,800	8,420	10,100	11,180
	50.1～100.0	7,760	9,030	10,540	12,400	8,760	10,030	11,540	13,400	9,360	10,630	12,140	14,000
	100.1～150.0	9,320	11,240	14,560	17,840	10,320	12,240	15,560	18,840	10,920	12,840	16,160	19,440
	150.1～200.0	10,540	12,290	15,220	18,610	11,540	13,290	16,220	19,610	12,140	13,890	16,820	20,210

■材質記号 AM(A5052)

A	B	￥本体価格＋穴加工料金
		SL-HFNQA					SH-HFNQA					SHD-HFNQA
		T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0	T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0	T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0
25.0～50.0	10.0～50.0	3,920	4,100	4,190	4,270	4,340	4,920	5,100	5,190	5,270	5,340	5,520	5,700	5,790	5,870	5,940
	50.1～100.0	4,100	4,140	4,460	4,640	4,880	5,100	5,140	5,460	5,640	5,880	5,700	5,740	6,060	6,240	6,480
	100.1～150.0	4,290	4,460	4,730	5,020	5,420	5,290	5,460	5,730	6,020	6,420	5,890	6,060	6,330	6,620	7,020
	150.1～200.0	4,450	4,650	5,020	5,370	5,960	5,450	5,650	6,020	6,370	6,960	6,050	6,250	6,620	6,970	7,560
50.1～100.0	10.0～50.0	3,970	4,140	4,460	4,640	4,880	4,970	5,140	5,460	5,640	5,880	5,570	5,740	6,060	6,240	6,480
	50.1～100.0	4,420	4,600	5,020	5,370	5,960	5,420	5,600	6,020	6,370	6,960	6,020	6,200	6,620	6,970	7,560
	100.1～150.0	4,510	5,020	5,560	6,120	7,060	5,510	6,020	6,560	7,120	8,060	6,110	6,620	7,160	7,720	8,660
	150.1～200.0	4,970	5,370	6,130	6,870	8,130	5,970	6,370	7,130	7,870	9,130	6,570	6,970	7,730	8,470	9,730
100.1～150.0	10.0～50.0	4,290	4,460	4,730	5,020	5,420	5,290	5,460	5,730	6,020	6,420	5,890	6,060	6,330	6,620	7,020
	50.1～100.0	4,450	5,020	5,560	6,120	7,060	5,450	6,020	6,560	7,120	8,060	6,050	6,620	7,160	7,720	8,660
	100.1～150.0	5,060	5,560	6,400	7,220	8,670	6,060	6,560	7,400	8,220	9,670	6,660	7,160	8,000	8,820	10,270
	150.1～200.0	5,500	6,130	7,220	8,320	10,290	6,500	7,130	8,220	9,320	11,290	7,100	7,730	8,820	9,920	11,890
150.1～200.0	10.0～50.0	4,450	4,650	5,020	5,370	5,960	5,450	5,650	6,020	6,370	6,960	6,050	6,250	6,620	6,970	7,560
	50.1～100.0	4,850	5,370	6,130	6,870	8,130	5,850	6,370	7,130	7,870	9,130	6,450	6,970	7,730	8,470	9,730
	100.1～150.0	5,500	6,130	7,220	8,320	10,290	6,500	7,130	8,220	9,320	11,290	7,100	7,730	8,820	9,920	11,890
	150.1～200.0	6,020	6,870	8,330	9,800	12,440	7,020	7,870	9,330	10,800	13,440	7,620	8,470	9,930	11,400	14,040

■材質記号 AMW(A5052)

A	B	￥本体価格＋穴加工料金
		SL-HFNQA					SH-HFNQA
		T5.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0	T5.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0
25.0～50.0	10.0～50.0	4,080	4,360	4,460	4,590	4,690	5,080	5,360	5,460	5,590	5,690
	50.1～100.0	4,270	4,400	4,720	4,950	5,240	5,270	5,400	5,720	5,950	6,240
	100.1～150.0	4,510	4,720	5,130	5,470	5,930	5,510	5,720	6,130	6,470	6,930
	150.1～200.0	4,710	4,940	5,540	5,980	6,650	5,710	5,940	6,540	6,980	7,650
50.1～100.0	10.0～50.0	4,160	4,430	4,900	5,170	5,520	5,160	5,430	5,900	6,170	6,520
	50.1～100.0	4,610	4,880	5,470	5,910	6,600	5,610	5,880	6,470	6,910	7,600
	100.1～150.0	4,810	5,470	6,220	6,900	7,980	5,810	6,470	7,220	7,900	8,980
	150.1～200.0	5,330	5,950	7,010	7,910	9,360	6,330	6,950	8,010	8,910	10,360
100.1～150.0	10.0～50.0	4,590	4,900	5,390	5,790	6,360	5,590	5,900	6,390	6,790	7,360
	50.1～100.0	4,730	5,470	6,220	6,900	7,980	5,730	6,470	7,220	7,900	8,980
	100.1～150.0	5,480	6,220	7,370	8,390	10,060	6,480	7,220	8,370	9,390	11,060
	150.1～200.0	6,040	7,010	8,520	9,870	12,130	7,040	8,010	9,520	10,870	13,130
150.1～200.0	10.0～50.0	4,810	5,230	5,900	6,420	7,190	5,810	6,230	6,900	7,420	8,190
	50.1～100.0	5,200	5,950	7,010	7,910	9,360	6,200	6,950	8,010	8,910	10,360
	100.1～150.0	6,040	7,010	8,520	9,870	12,130	7,040	8,010	9,520	10,870	13,130
	150.1～200.0	6,710	8,030	10,070	11,870	14,900	7,710	9,030	11,070	12,870	15,900

■材質記号 AMB(A5052)

A	B	￥本体価格＋穴加工料金
		SL-HFNQA					SH-HFNQA
		T5.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0	T5.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0
25.0～50.0	10.0～50.0	4,080	4,360	4,460	4,590	4,690	5,080	5,360	5,460	5,590	5,690
	50.1～100.0	4,270	4,400	4,720	4,950	5,240	5,270	5,400	5,720	5,950	6,240
	100.1～150.0	4,510	4,720	5,130	5,470	5,930	5,510	5,720	6,130	6,470	6,930
	150.1～200.0	4,710	4,940	5,540	5,980	6,650	5,710	5,940	6,540	6,980	7,650
50.1～100.0	10.0～50.0	4,160	4,430	4,900	5,170	5,520	5,160	5,430	5,900	6,170	6,520
	50.1～100.0	4,610	4,880	5,470	5,910	6,600	5,610	5,880	6,470	6,910	7,600
	100.1～150.0	4,810	5,470	6,220	6,900	7,980	5,810	6,470	7,220	7,900	8,980
	150.1～200.0	5,330	5,950	7,010	7,910	9,360	6,330	6,950	8,010	8,910	10,360
100.1～150.0	10.0～50.0	4,590	4,900	5,390	5,790	6,360	5,590	5,900	6,390	6,790	7,360
	50.1～100.0	4,730	5,470	6,220	6,900	7,980	5,730	6,470	7,220	7,900	8,980
	100.1～150.0	5,480	6,220	7,370	8,390	10,060	6,480	7,220	8,370	9,390	11,060
	150.1～200.0	6,040	7,010	8,520	9,870	12,130	7,040	8,010	9,520	10,870	13,130
150.1～200.0	10.0～50.0	4,810	5,230	5,900	6,420	7,190	5,810	6,230	6,900	7,420	8,190
	50.1～100.0	5,200	5,950	7,010	7,910	9,360	6,200	6,950	8,010	8,910	10,360
	100.1～150.0	6,040	7,010	8,520	9,870	12,130	7,040	8,010	9,520	10,870	13,130
	150.1～200.0	6,710	8,030	10,070	11,870	14,900	7,710	9,030	11,070	12,870	15,900

■材質記号 SCM(S50C)

A	B	￥本体価格＋穴加工料金
		SL-HFNQA					SH-HFNQA
		T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0	T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0
25.0～50.0	10.0～50.0	4,300	4,520	4,650	4,840	4,950	5,300	5,520	5,650	5,840	5,950
	50.1～100.0	4,470	4,640	4,760	4,950	5,310	5,470	5,640	5,760	5,950	6,310
	100.1～150.0	4,620	4,770	5,100	5,300	5,790	5,620	5,770	6,100	6,300	6,790
	150.1～200.0	4,920	5,120	5,590	5,930	6,390	5,920	6,120	6,590	6,930	7,390
50.1～100.0	10.0～50.0	4,320	4,750	5,160	5,390	5,600	5,320	5,750	6,160	6,390	6,600
	50.1～100.0	4,690	4,960	5,460	5,690	6,300	5,690	5,960	6,460	6,690	7,300
	100.1～150.0	5,260	5,590	6,200	6,510	7,350	6,260	6,590	7,200	7,510	8,350
	150.1～200.0	5,390	5,930	6,750	7,400	8,410	6,390	6,930	7,750	8,400	9,410
100.1～150.0	10.0～50.0	4,880	5,160	5,610	5,940	6,320	5,880	6,160	6,610	6,940	7,320
	50.1～100.0	5,340	5,600	6,080	6,390	7,350	6,340	6,600	7,080	7,390	8,350
	100.1～150.0	5,820	6,250	7,050	7,770	8,910	6,820	7,250	8,050	8,770	9,910
	150.1～200.0	6,000	6,750	7,950	8,930	10,490	7,000	7,750	8,950	9,930	11,490
150.1～200.0	10.0～50.0	5,100	5,480	5,990	6,480	7,160	6,100	6,480	6,990	7,480	8,160
	50.1～100.0	5,530	5,930	6,750	7,400	8,410	6,530	6,930	7,750	8,400	9,410
	100.1～150.0	6,620	7,100	7,950	8,930	10,490	7,620	8,100	8,950	9,930	11,490
	150.1～200.0	6,940	7,540	9,180	10,490	12,580	7,940	8,540	10,180	11,490	13,580

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数量	1	2～3	4～7	8～10	11～30	31～50	51～
値引率	基準価格	5%	10%	15%	20%	20%	お見積り
出荷日	通常				＋2日	＋7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●材質記号SU・AM

日目出荷

[ NG ]ストーク適用不可

●材質記号SCM

日目出荷

[ NG ]ストーク適用不可

●材質記号AMW・AMB

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFNQAのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFNQA	６面フライス　取付板・ブラケット-外径寸法フリー指定- HFNQA	【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMSA	【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFJCB	【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFNRA	【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMDB
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	6日目〜	3日目〜	6日目〜	6日目〜	6日目〜	6日目〜
特性・用途	クリーン洗浄	該当なし	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄
種類	6面フライス	6面フライス	6面フライス	6面フライス	6面フライス	6面フライス
部品取付穴	なし	なし	なし	あり	なし	なし
長穴	あり	あり	なし	あり	あり	なし
側面穴	なし	なし	なし	なし	なし	なし

プレートブラケットカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

詳細材質

洗浄方法

材質

表面処理

外形寸法 A(mm)

外形寸法 B(mm)

板厚 T(mm)

タイプ

CAD

出荷日

【クリーン洗浄品】６面フライス 取付板・ブラケット-外径寸法フリー指定- HFNQA

外形図・規格表

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

この商品を見た人は、こんな商品も見ています

最近見た商品

プレートブラケットカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFNQA
