【クリーン洗浄品】検査治具用ブッシュ　欠円形状

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応
RoHS対応（10物質）
基本形状
ストレート
穴種選択
ストレート
穴形状
Dカット（欠円）
タップ有無
タップ無
外形公差
標準
種類
ストレートタイプ
材質証明書
対象

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が78型番あります。

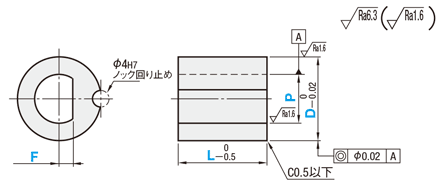

外形図・規格表
型番リスト
詳細情報

外形図・規格表

Type				[ M ]材質	[ H ]硬度	[ S ]表面処理	洗浄方法
P	＋0.03 ＋0.01	P_H7					洗浄方法	洗浄環境	梱包形態	梱包環境
F	＋0.05 0	F	＋0.03 0
SL-KJBSKS		SL-KJBHSKS		SUS304	－	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-KJBSKS		SH-KJBHSKS					精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-KJBSKS		SHD-KJBHSKS					電解研磨＋精密洗浄
SL-KJBSKM		SL-KJBHSKM		SKS93相当	50～60HRC	無電解ニッケルメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-KJBSKM		SH-KJBHSKM					精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-KJBSKC		SL-KJBHSKC		SUS440Cまたは 13Crステンレス	45～50HRC	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-KJBSKC		SH-KJBHSKC					精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式	−	P	−	F	−	L
SL-KJBSKS12	−	P8.00	−	F2.0	−	L10

P	H7
3.00	＋0.010 　0
3.01〜6.00	＋0.012 　0
6.01〜10.00	＋0.015 　0
10.01〜18.00	＋0.018 　0
18.01〜21.00	＋0.021 　0

型式

P
指定0.01mm単位

F(F＜P/2)
指定0.1mm単位

L
指定1mm単位

規格有無

Type

ストレート

ストレート^{[ ! ]1}

＋0.03
＋0.01

P_H7

＋0.05
0

＋0.03
0

＋0.03
＋0.01

P_H7

SL-KJBSKS
SH-KJBSKS
SHD-KJBSKS

SL-KJBSKM
SH-KJBSKM

SL-KJBSKC
SH-KJBSKC

SL-KJBHSKS
SH-KJBHSKS
SHD-KJBHSKS

SL-KJBHSKM
SH-KJBHSKM

SL-KJBHSKC
SH-KJBHSKC

＋0.05
0

＋0.03
0

SL-KJBSKS
SH-KJBSKS
SHD-KJBSKS

SL-KJBSKM
SH-KJBSKM

SL-KJBSKC
SH-KJBSKC

SL-KJBHSKS
SH-KJBHSKS
SHD-KJBHSKS

SL-KJBHSKM
SH-KJBHSKM

SL-KJBHSKC
SH-KJBHSKC

8^{[ ! ]3}

3.00〜 5.00

0.3〜 2.4

5〜25

−

●

−

●

3.00〜 7.00

0.3〜 3.0

●

3.00〜 9.00

0.5〜 4.0

●

4.00〜13.00

0.5〜 6.0

●

6.00〜17.00

1.0〜 8.0

●

8.00〜21.00

2.0〜10.0

●

[ ! ]1 ストレートタイプの場合欠円とノック穴の間の肉厚が1ミリ以上必要です（D/2−F≧3）。ただしSUS304の場合2ミリ以上必要です（D/2−F≧4）。[ ! ]2 SUS304の場合欠円と外径の間の肉厚が2ミリ以上必要です（D−P/2≧2）。
[ ! ]3 D＝8は、SUS304のストレートタイプでは取り扱っておりません。

追加工

型式	−	P	−	F	−	L	−	(FC・NC…etc.)
SL-KJBSKS12	−	P8.00	−	F2.0	−	L10	−	FC

Alterations

Code

Spec.

￥/1Code

溝追加工(接着剤溜まり用)

接着剤溜まり用の溝加工を追加します。

[ ! ]D≧P＋3：ブッシュの肉厚が1.5ミリ
以上ある場合のみ適用。

[ ! ]ストレートはL≧10、
ツバ付はL≧15の場合のみ適用

[ NG ]追加工NCとの併用不可

200

溝追加工(抜け止め防止)

抜け止め防止の溝加工を追加します。

[ ! ]D≧P＋3：ブッシュの肉厚が1.5ミリ
以上ある場合のみ適用。

[ ! ]ストレートはL≧10、
ツバ付はL≧15の場合のみ適用

[ NG ]追加工FCとの併用不可

300

Alterations	Code	Spec.	￥/1Code
L寸公差変更	LKC	L寸公差を 0－0.05に変更します。 [ NG ]追加工TKCとの併用不可	200

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-KJBHSKC8-P[3-5/0.01]-F[0.3-3/0.1]-L[5-25/1]

SH-KJBHSKC10-P[3-7/0.01]-F[0.3-3/0.1]-L[5-25/1]

SH-KJBHSKC12-P[3-9/0.01]-F[0.5-4/0.1]-L[5-25/1]

SH-KJBHSKC16-P[4-13/0.01]-F[0.5-6/0.1]-L[5-25/1]

SH-KJBHSKC20-P[6-17/0.01]-F[1-8/0.1]-L[5-25/1]

SH-KJBHSKC25-P[8-21/0.01]-F[2-10/0.1]-L[5-25/1]

SH-KJBHSKM8-P[3-5/0.01]-F[0.3-3/0.1]-L[5-25/1]

SH-KJBHSKM10-P[3-7/0.01]-F[0.3-3/0.1]-L[5-25/1]

SH-KJBHSKM12-P[3-9/0.01]-F[0.5-4/0.1]-L[5-25/1]

SH-KJBHSKM16-P[4-13/0.01]-F[0.5-6/0.1]-L[5-25/1]

SH-KJBHSKM20-P[6-17/0.01]-F[1-8/0.1]-L[5-25/1]

SH-KJBHSKM25-P[8-21/0.01]-F[2-10/0.1]-L[5-25/1]

SH-KJBHSKS10-P[3-7/0.01]-F[0.3-3/0.1]-L[5-25/1]

SH-KJBHSKS12-P[3-9/0.01]-F[0.5-4/0.1]-L[5-25/1]

SH-KJBHSKS16-P[4-13/0.01]-F[0.5-6/0.1]-L[5-25/1]

SH-KJBHSKS20-P[6-17/0.01]-F[1-8/0.1]-L[5-25/1]

SH-KJBHSKS25-P[8-21/0.01]-F[2-10/0.1]-L[5-25/1]

SH-KJBSKC8-P[3-5/0.01]-F[0.3-3/0.1]-L[5-25/1]

SH-KJBSKC10-P[3-7/0.01]-F[0.3-3/0.1]-L[5-25/1]

SH-KJBSKC12-P[3-9/0.01]-F[0.5-4/0.1]-L[5-25/1]

SH-KJBSKC16-P[4-13/0.01]-F[0.5-6/0.1]-L[5-25/1]

SH-KJBSKC20-P[6-17/0.01]-F[1-8/0.1]-L[5-25/1]

SH-KJBSKC25-P[8-21/0.01]-F[2-10/0.1]-L[5-25/1]

SH-KJBSKM8-P[3-5/0.01]-F[0.3-3/0.1]-L[5-25/1]

SH-KJBSKM10-P[3-7/0.01]-F[0.3-3/0.1]-L[5-25/1]

SH-KJBSKM12-P[3-9/0.01]-F[0.5-4/0.1]-L[5-25/1]

SH-KJBSKM16-P[4-13/0.01]-F[0.5-6/0.1]-L[5-25/1]

SH-KJBSKM20-P[6-17/0.01]-F[1-8/0.1]-L[5-25/1]

SH-KJBSKM25-P[8-21/0.01]-F[2-10/0.1]-L[5-25/1]

SH-KJBSKS10-P[3-7/0.01]-F[0.3-3/0.1]-L[5-25/1]

SH-KJBSKS12-P[3-9/0.01]-F[0.5-4/0.1]-L[5-25/1]

SH-KJBSKS16-P[4-13/0.01]-F[0.5-6/0.1]-L[5-25/1]

SH-KJBSKS20-P[6-17/0.01]-F[1-8/0.1]-L[5-25/1]

SH-KJBSKS25-P[8-21/0.01]-F[2-10/0.1]-L[5-25/1]

SHD-KJBHSKS10-P[3-7/0.01]-F[0.3-3/0.1]-L[5-25/1]

SHD-KJBHSKS12-P[3-9/0.01]-F[0.5-4/0.1]-L[5-25/1]

SHD-KJBHSKS16-P[4-13/0.01]-F[0.5-6/0.1]-L[5-25/1]

SHD-KJBHSKS20-P[6-17/0.01]-F[1-8/0.1]-L[5-25/1]

SHD-KJBHSKS25-P[8-21/0.01]-F[2-10/0.1]-L[5-25/1]

SHD-KJBSKS10-P[3-7/0.01]-F[0.3-3/0.1]-L[5-25/1]

SHD-KJBSKS12-P[3-9/0.01]-F[0.5-4/0.1]-L[5-25/1]

SHD-KJBSKS16-P[4-13/0.01]-F[0.5-6/0.1]-L[5-25/1]

SHD-KJBSKS20-P[6-17/0.01]-F[1-8/0.1]-L[5-25/1]

SHD-KJBSKS25-P[8-21/0.01]-F[2-10/0.1]-L[5-25/1]

SL-KJBHSKC8-P[3-5/0.01]-F[0.3-3/0.1]-L[5-25/1]

SL-KJBHSKC10-P[3-7/0.01]-F[0.3-3/0.1]-L[5-25/1]

SL-KJBHSKC12-P[3-9/0.01]-F[0.5-4/0.1]-L[5-25/1]

SL-KJBHSKC16-P[4-13/0.01]-F[0.5-6/0.1]-L[5-25/1]

SL-KJBHSKC20-P[6-17/0.01]-F[1-8/0.1]-L[5-25/1]

SL-KJBHSKC25-P[8-21/0.01]-F[2-10/0.1]-L[5-25/1]

SL-KJBHSKM8-P[3-5/0.01]-F[0.3-3/0.1]-L[5-25/1]

SL-KJBHSKM10-P[3-7/0.01]-F[0.3-3/0.1]-L[5-25/1]

SL-KJBHSKM12-P[3-9/0.01]-F[0.5-4/0.1]-L[5-25/1]

SL-KJBHSKM16-P[4-13/0.01]-F[0.5-6/0.1]-L[5-25/1]

SL-KJBHSKM20-P[6-17/0.01]-F[1-8/0.1]-L[5-25/1]

SL-KJBHSKM25-P[8-21/0.01]-F[2-10/0.1]-L[5-25/1]

SL-KJBHSKS10-P[3-7/0.01]-F[0.3-3/0.1]-L[5-25/1]

SL-KJBHSKS12-P[3-9/0.01]-F[0.5-4/0.1]-L[5-25/1]

SL-KJBHSKS16-P[4-13/0.01]-F[0.5-6/0.1]-L[5-25/1]

SL-KJBHSKS20-P[6-17/0.01]-F[1-8/0.1]-L[5-25/1]
