【クリーン洗浄品】検査治具用ブッシュ　ツバ付ノーマルタイプ

chemSHERPA対応品あり

通常単価(税別): -

税込単価: -

通常出荷日：6日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...

詳細を確認

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

詳細を確認

未確定：候補が132型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

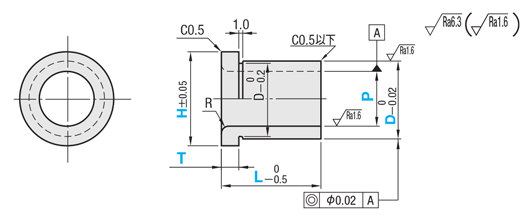

外形図・規格表
型番リスト
詳細情報

外形図・規格表

[ ! ]L寸法の公差変更は追加工LKCをご利用ください。

P寸法(H7)公差表

P	H7
2.00〜3.00	＋0.010 0
3.01〜6.00	＋0.012 0
6.01〜10.00	＋0.015 0
10.01〜18.00	＋0.018 0
18.01〜30.00	＋0.021 0
30.01〜32.00	＋0.025 0

JIS B 0401－2（1998）参照

Type

[ M ]材質

[ H ]硬度

[ S ]表面処理

洗浄方法

T寸選択

T寸H寸指定

+0.03
+0.01

P H7

+0.03
+0.01

P H7

洗浄方法

洗浄環境

梱包形態

梱包環境

SL-KJBSTS

SL-KJBHSTS

－

SUS304

－

脱脂洗浄

一般環境

防錆梱包

一般環境

SH-KJBSTS

SH-KJBHSTS

精密洗浄

クラス1000

脱気2重梱包

クラス10

SHD-KJBSTS

SHD-KJBHSTS

電解研磨＋精密洗浄

SL-KJBSTM

SL-KJBHSTM

SL-KJBFSM

SL-KJBFHSM

SKS93相当

50～60HRC

無電解ニッケルメッキ

脱脂洗浄

一般環境

防錆梱包

一般環境

SH-KJBSTM

SH-KJBHSTM

SH-KJBFSM

SH-KJBFHSM

精密洗浄

クラス1000

脱気2重梱包

クラス１0

SL-KJBSTSC

SL-KJBHSTSC

SL-KJBFSSC

SL-KJBFHSSC

SUS440Cまたは
13Crステンレス

45～50HRC

−

脱脂洗浄

一般環境

防錆梱包

一般環境

SH-KJBSTSC

SH-KJBHSTSC

SH-KJBFSSC

SH-KJBFHSSC

精密洗浄

クラス1000

脱気2重梱包

クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式		−	P	−	L	−	T

Type	D
SL-KJBSTS	10	−	P3.97	−	L6	−	T2

■T寸選択　P寸公差

+0.03
+0.01

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		P	L	T±0.05	H	R	￥基準単価
Type	D	指定0.01mm単位	指定1mm単位	選択	H	R	SL-KJBSTS	SH-KJBSTS	SHD-KJBSTS	SL-KJBSTM	SH-KJBSTM	SL-KJBSTSC	SH-KJBSTSC
SL-KJBSTS SH-KJBSTS SHD-KJBSTS SL-KJBSTM SH-KJBSTM SL-KJBSTSC SH-KJBSTSC	8	2.00～ 6.00	5～40 P＜4の場合 L≦P×4 P≧4の場合 L≦P×3	2 3 5 T≦L−2	D＋4	1.0	2,380	2,830	3,100	2,280	2,580	2,550	2,850
	10	2.00～ 8.00				1.0	2,380	2,830	3,100	2,280	2,580	2,550	2,850
	12	4.00～10.00				2.0	2,440	2,890	3,160	2,350	2,650	2,630	2,930
	16	8.00～14.00				2.0	2,700	3,150	3,420	2,590	2,890	2,910	3,210
	20	10.00～18.00				2.0	3,090	3,540	3,810	2,950	3,250	3,350	3,650
	25	15.00～23.00				2.0	3,330	3,780	4,050	3,190	3,490	3,630	3,930

[ ! ]肉厚が2ミリ以下｛(D－P)/2≦2｝の場合、Rは0.5になります。
[ ! ]材質SUS304選択時は、肉厚が2ミリ以上必要です｛（D−P）/2≧2｝

■T寸選択　P寸公差H7
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		P	L	T±0.05	H	R	￥基準単価
Type	D	指定0.01mm単位	指定1mm単位	選択	H	R	SL-KJBHSTS	SH-KJBHSTS	SHD-KJBHSTS	SL-KJBHSTM	SH-KJBHSTM	SL-KJBHSTSC	SH-KJBHSTSC
SL-KJBHSTS SH-KJBHSTS SHD-KJBHSTS SL-KJBHSTM SH-KJBHSTM SL-KJBHSTSC SH-KJBHSTSC	8	2.00～ 6.00	5～40 P＜4の場合 L≦P×4 P≧4の場合 L≦P×3	2 3 5 T≦L−2	D＋4	1.0	2,480	2,930	3,200	2,410	2,710	2,670	2,970
	10	2.00～ 8.00				1.0	2,480	2,930	3,200	2,410	2,710	2,670	2,970
	12	4.00～10.00				2.0	2,550	3,000	3,270	2,470	2,770	2,730	3,030
	16	8.00～14.00				2.0	2,810	3,260	3,530	2,700	3,000	3,030	3,330
	20	10.00～18.00				2.0	3,190	3,640	3,910	3,070	3,370	3,470	3,770
	25	15.00～23.00				2.0	3,440	3,890	4,160	3,310	3,610	3,750	4,050

[ ! ]肉厚が2ミリ以下｛(D－P)/2≦2｝の場合、Rは0.5になります。
[ ! ]材質SUS304選択時は、肉厚が2ミリ以上必要です｛（D−P）/2≧2｝

■T寸H寸指定　P寸公差

+0.03
+0.01

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		P	L	T±0.01	H	R	￥基準単価
Type	D	指定0.01mm単位	指定1mm単位	指定0.1mm単位	指定1mm単位	R	SL-KJBFSM	SH-KJBFSM	SL-KJBFSSC	SH-KJBFSSC
SL-KJBFSM SH-KJBFSM SL-KJBFSSC SH-KJBFSSC	8	2.00～ 6.00	5～40 P＜4の場合 L≦P×4 P≧4の場合 L≦P×3	2.0～5.5 T≦L−2	10～16	1.0	2,770	3,070	3,130	3,430
	10	2.00～ 8.00			12～18	1.0	2,770	3,070	3,130	3,430
	12	4.00～10.00			14～20	2.0	2,850	3,150	3,240	3,540
	16	8.00～14.00			18～26	2.0	3,170	3,470	3,610	3,910
	20	10.00～18.00			22～37	2.0	3,670	3,970	4,210	4,510
	25	15.00～23.00			27～40	2.0	4,000	4,300	4,600	4,900

[ ! ]肉厚が2ミリ以下｛(D－P)/2≦2｝の場合、Rは0.5になります。

■T寸H寸指定　P寸公差H7
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		P	L	T±0.01	H	R	￥基準単価
Type	D	指定0.01mm単位	指定1mm単位	指定0.1mm単位	指定1mm単位	R	SL-KJBFHSM	SH-KJBFHSM	SL-KJBFHSSC	SH-KJBFHSSC
SL-KJBFHSM SH-KJBFHSM SL-KJBFHSSC SH-KJBFHSSC	8	2.00～ 6.00	5～40 P＜4の場合 L≦P×4 P≧4の場合 L≦P×3	2.0～5.5 T≦L−2	10～16	1.0	2,920	3,220	3,300	3,600
	10	2.00～ 8.00			12～18	1.0	2,920	3,220	3,300	3,600
	12	4.00～10.00			14～20	2.0	3,020	3,320	3,390	3,690
	16	8.00～14.00			18～26	2.0	3,340	3,640	3,780	4,080
	20	10.00～18.00			22～37	2.0	3,830	4,130	4,380	4,680
	25	15.00～23.00			27～40	2.0	4,150	4,450	4,750	5,050

[ ! ]肉厚が2ミリ以下｛(D－P)/2≦2｝の場合、Rは0.5になります。

追加工

型式	−	P	−	L	−	T		(FC・NC…etc.)
SL-KJBSTS10	−	P3.00	−	L6	−	T2	−	TKC
SH-KJBHSTS12	−	P8.00	−	L20	−	T3	−	CRN

Alterations	Code	Spec.	￥/1Code
溝追加工(接着剤溜まり用)	FC	接着剤溜まり用の溝加工を追加します。 [ ! ]D≧P＋3：ブッシュの肉厚が1.5ミリ以上ある場合のみ適用。 [ ! ]L≧15の場合のみ適用 [ NG ]追加工NCとの併用不可	200
溝追加工(抜け止め防止)	NC	抜け止め防止の溝加工を追加します。 [ ! ]D≧P＋3：ブッシュの肉厚が1.5ミリ以上ある場合のみ適用。 [ ! ]L≧15の場合のみ適用 [ NG ]追加工FCとの併用不可	300
内径R C面取り	RN	RをC面取り(0.5以下)にします。	無料
内径R ピン角	CRN	Rをピン角にします。 [ ! ]バリがでることがあります。 [ NG ]追加工LKCとの併用不可	無料

Alterations	Code	Spec.	￥/1Code
ツバ厚公差変更	TKC	ツバ厚公差を±0.01に変更します。 [ ! ]ツバ付T寸選択タイプのみ適用 [ NG ]追加工CRN、LKCとの併用不可	400
L寸公差変更	LKC	L寸公差を 0－0.05に変更します。 [ NG ]追加工TKC、CRNとの併用不可	200
平取り追加工	HT	ブッシュに平取りを追加します。 [ ! ]ツバ部は平取りしません。	200

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-KJBFHSM8-P[2-6/0.01]-L[5-40/1]-T[2-5.5/0.1]-H[10-16/1]

SH-KJBFHSM10-P[2-8/0.01]-L[5-40/1]-T[2-5.5/0.1]-H[12-18/1]

SH-KJBFHSM12-P[4-10/0.01]-L[5-40/1]-T[2-5.5/0.1]-H[14-20/1]

SH-KJBFHSM16-P[8-14/0.01]-L[5-40/1]-T[2-5.5/0.1]-H[18-26/1]

SH-KJBFHSM20-P[10-18/0.01]-L[5-40/1]-T[2-5.5/0.1]-H[22-37/1]

SH-KJBFHSM25-P[15-23/0.01]-L[5-40/1]-T[2-5.5/0.1]-H[27-40/1]

SH-KJBFHSSC8-P[2-6/0.01]-L[5-40/1]-T[2-5.5/0.1]-H[10-16/1]

SH-KJBFHSSC10-P[2-8/0.01]-L[5-40/1]-T[2-5.5/0.1]-H[12-18/1]

SH-KJBFHSSC12-P[4-10/0.01]-L[5-40/1]-T[2-5.5/0.1]-H[14-20/1]

SH-KJBFHSSC16-P[8-14/0.01]-L[5-40/1]-T[2-5.5/0.1]-H[18-26/1]

SH-KJBFHSSC20-P[10-18/0.01]-L[5-40/1]-T[2-5.5/0.1]-H[22-37/1]

SH-KJBFHSSC25-P[15-23/0.01]-L[5-40/1]-T[2-5.5/0.1]-H[27-40/1]

SH-KJBFSM8-P[2-6/0.01]-L[5-40/1]-T[2-5.5/0.1]-H[10-16/1]

SH-KJBFSM10-P[2-8/0.01]-L[5-40/1]-T[2-5.5/0.1]-H[12-18/1]

SH-KJBFSM12-P[4-10/0.01]-L[5-40/1]-T[2-5.5/0.1]-H[14-20/1]

SH-KJBFSM16-P[8-14/0.01]-L[5-40/1]-T[2-5.5/0.1]-H[18-26/1]

SH-KJBFSM20-P[10-18/0.01]-L[5-40/1]-T[2-5.5/0.1]-H[22-37/1]

SH-KJBFSM25-P[15-23/0.01]-L[5-40/1]-T[2-5.5/0.1]-H[27-40/1]

SH-KJBFSSC8-P[2-6/0.01]-L[5-40/1]-T[2-5.5/0.1]-H[10-16/1]

SH-KJBFSSC10-P[2-8/0.01]-L[5-40/1]-T[2-5.5/0.1]-H[12-18/1]

SH-KJBFSSC12-P[4-10/0.01]-L[5-40/1]-T[2-5.5/0.1]-H[14-20/1]

SH-KJBFSSC16-P[8-14/0.01]-L[5-40/1]-T[2-5.5/0.1]-H[18-26/1]

SH-KJBFSSC20-P[10-18/0.01]-L[5-40/1]-T[2-5.5/0.1]-H[22-37/1]

SH-KJBFSSC25-P[15-23/0.01]-L[5-40/1]-T[2-5.5/0.1]-H[27-40/1]

SH-KJBHSTM8-P[2-6/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBHSTM10-P[2-8/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBHSTM12-P[4-10/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBHSTM16-P[8-14/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBHSTM20-P[10-18/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBHSTM25-P[15-23/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBHSTS8-P[2-6/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBHSTS10-P[2-6/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBHSTS12-P[4-8/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBHSTS16-P[8-12/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBHSTS20-P[10-16/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBHSTS25-P[15-21/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBHSTSC8-P[2-6/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBHSTSC10-P[2-8/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBHSTSC12-P[4-10/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBHSTSC16-P[8-14/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBHSTSC20-P[10-18/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBHSTSC25-P[15-23/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBSTM8-P[2-6/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBSTM10-P[2-8/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBSTM12-P[4-10/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBSTM16-P[8-14/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBSTM20-P[10-18/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBSTM25-P[15-23/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBSTS8-P[2-4/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBSTS10-P[2-6/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBSTS12-P[4-8/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBSTS16-P[8-12/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBSTS20-P[10-16/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBSTS25-P[15-21/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBSTSC8-P[2-6/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBSTSC10-P[2-8/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBSTSC12-P[4-10/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBSTSC16-P[8-14/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBSTSC20-P[10-18/0.01]-L[5-40/1]-T[2,3,5]

SH-KJBSTSC25-P[15-23/0.01]-L[5-40/1]-T[2,3,5]
