【クリーン洗浄品】-エコノミーシリーズ- RoHS対応 埋め込み取手 プレートタイプ
ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
未確定：候補が6型番あります。
外形図・規格表

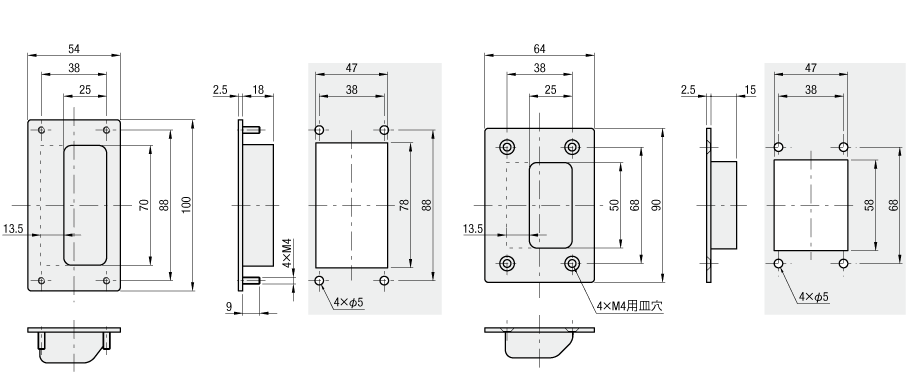

外形図
おねじタイプ パネル取付穴寸法 皿穴タイプ パネル取付穴寸法[ ! ]取手裏面には溶接痕が残ります。
[ ! ]製品設計上、取付面の平面度を保証しておりません。組付時、取付面に隙間が生じる可能性があります。
| Type | [ M ]材質 | 洗浄方法 | |||
| 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | ||
| SL-C-NUWUANA | SUS304相当 | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-C-NUWUANA | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | |
| SHD-C-NUWUANA | 電解研磨＋精密洗浄 | ||||
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。規格表
| 型式 | − | おねじタイプ 皿穴タイプ |
| SL-C-NUWUANA | − | B |
| SH-C-NUWUANA | − | S |
| SHD-C-NUWUANA | − | B |
| 型式 | おねじタイプ 皿穴タイプ |
| Type | |
| SL-C-NUWUANA SH-C-NUWUANA SHD-C-NUWUANA | B（おねじタイプ） |
| S（皿穴タイプ） | |
使用例
埋め込み取手 商品図 使用例
追加工
洗浄工程・脱脂洗浄 （TYPE型式：SL-□□）
作業環境：一般環境 | ||||||
|---|---|---|---|---|---|---|
 炭化水素系洗浄 Ro水洗浄 |  |  高圧ジェット水洗(Ro水）後 純水で洗浄 | |  オイルフリー コンプレッサー 使用 | |  防錆袋1重梱包 |
・精密洗浄 （TYPE型式：SH-□□）
作業環境：クラス1000 | 作業環境：クラス10 | |||||||
|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄 Ro水洗浄 | | 高圧ジェット水洗(Ro水）後 純水（10MΩ・cm)で洗浄 | |  純水（13MΩ・cm）使用 | | 窒素ブロー使用 | |  クラス10クリーン環境内の クリーンベンチで実施 |
・電解研磨+精密洗浄 （TYPE型式：SHD-□□）
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄 Ro水洗浄 | |  材質に応じた電解研磨層で 電解研磨 | | 高圧ジェット水洗(Ro水）後 純水（10MΩ・cm)で洗浄 | | 温純水（13MΩ・cm）使用 | | 窒素ブロー使用 | | クラス10クリーン環境内の クリーンベンチで実施 |
梱包例| 脱脂洗浄の場合 (TYPE型番：SL-□□）  一部商品・サイズによっては、 梱包形態が異なる場合がございます。 | 精密洗浄または電解研磨＋精密洗浄の場合 (TYPE型番：SH-□□・SHD-□□）  [ ! ]1重目・2重目の梱包とも、脱気されております。 |
洗浄効果・利用推奨環境洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン・工程 |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| 電解研磨＋精密洗浄 | SHD-□□ | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
洗浄不要の場合の代替品
|
|---|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
詳細情報
基本情報
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
| ・脱脂洗浄（防錆1重梱包） | ：型番SL-□□ |
| ・精密洗浄（脱気2重梱包） | ：型番SH-□□ |
| ・電解研磨＋精密洗浄（脱気2重梱包） | ：型番SHD-□□ |
| 商品型番 | 洗浄方法 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 工程別 |
| SL-□□ | 脱脂洗浄 | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| SH-□□ | 精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| SHD-□□ | 電解研磨＋精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
【まとめ買いでお得】※最小注文数量（14個～）が設定されています。種類・サイズによって最小注文数が異なる場合がございますので、型番タブまたはWOSにてご確認ください。
ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
