【クリーン洗浄品】角棒取手 Ｌ寸指定タイプ
ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
未確定：候補が3型番あります。

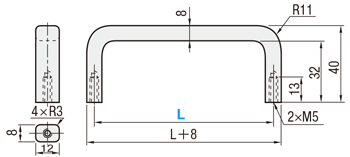

外形図・規格表
| Type | [ M ]材質 | [ S ]表面処理 | 洗浄方法 | |||
| 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | |||
| SL-USANSF | SUS304 | バフ研磨 | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-USANSF | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス10 | ||
| SHD-USANSF | 電解研磨＋精密洗浄 | |||||
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。規格表
| 型式 | − | L |
| SL-USANSF | − | 85 |
| SH-USANSF | − | 127 |
| SHD-USANSF | − | 251 |
| 型式 | L 指定1mm単位 | 許容荷重 (N) | ￥基準単価 | ||
| Type | SL-USANSF | SH-USANSF | SHD-USANSF | ||
| SL-USANSF SH-USANSF SHD-USANSF | 80～125 | 2500 | 2,030 | 2,380 | 2,590 |
| 126～250 | 2,140 | 2,490 | 2,700 | ||
| 251～300 | 2,550 | 2,900 | 3,110 | ||
関連部品
| ねじ | 取手用座金 | ナット | |
|---|---|---|---|
| カテゴリページ | ねじ・ボルト カテゴリ | 取手 カテゴリ | ナット カテゴリ |
| 代表商品 | ばね座金・平座金組込 六角穴付ボルト | 取手用座金 | ナット-単品販売- |
| 画像 |
|
|
|
関連商品
| 商品名 | 角棒取手 L寸指定タイプ | 角棒取手 | アングル取手 小径タイプ | アングル取手 アルミタイプ | アングル取手 丸棒グリップタイプ | 丸棒取手 寸法固定タイプ |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| U字形種類 | 角棒タイプ | 角棒タイプ | アングル取手 | アングル取手 | アングル取手 | 丸棒取手 |
| 取付方法 | めねじ | めねじ | めねじ | 外止め | 外止め | めねじ |
取手全商品リストは こちら
注意事項
- 許容荷重は垂直に引っ張る方向の荷重になり実測値となります。
※参考値になるため目安としてご活用ください。
- 締め付けトルクは設定していません。
- 部品精度（直角度）については設定していません。
洗浄工程・脱脂洗浄 （TYPE型式：SL-□□）
作業環境：一般環境 | ||||||
|---|---|---|---|---|---|---|
 アルカリ系温純水 |  |  純水洗浄実施後 超音波純水洗浄 ※3回実施 | |  乾燥 | |  防錆袋1重梱包 |
・精密洗浄 （TYPE型式：SH-□□）
作業環境：クラス1000 | 作業環境：クラス10 | |||||||
|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄 Ro水洗浄 | |  高圧ジェット水洗(Ro水）後 純水（10MΩ・cm)で洗浄 | |  純水（13MΩ・cm）使用 | | 窒素ブロー使用 | |  クラス10クリーン環境内の クリーンベンチで実施 |
・電解研磨+精密洗浄 （TYPE型式：SHD-□□）
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄 Ro水洗浄 | |  材質に応じた電解研磨層で 電解研磨 | | 高圧ジェット水洗(Ro水）後 純水（10MΩ・cm)で洗浄 | | 温純水（13MΩ・cm）使用 | | 窒素ブロー使用 | | クラス10クリーン環境内の クリーンベンチで実施 |
梱包例| 脱脂洗浄の場合 (TYPE型番：SL-□□）  | 精密洗浄または電解研磨＋精密洗浄の場合 (TYPE型番：SH-□□・SHD-□□）  [ ! ]1重目・2重目の梱包とも、脱気されております。 |
洗浄効果・利用推奨環境洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン・工程 |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| 電解研磨＋精密洗浄 | SHD-□□ | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
詳細情報
基本情報
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
| ・脱脂洗浄（防錆1重梱包） | ：型番SL-□□ |
| ・精密洗浄（脱気2重梱包） | ：型番SH-□□ |
| ・電解研磨＋精密洗浄（脱気2重梱包） | ：型番SHD-□□ |
| 商品型番 | 洗浄方法 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 工程別 |
| SL-□□ | 脱脂洗浄 | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| SH-□□ | 精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| SHD-□□ | 電解研磨＋精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
【特長】・長さの指定が可能な角棒タイプの取っ手です。【材質】ステンレス製（SUS304）
