【クリーン洗浄品】支柱ピン 段付フリー指定・ツバ付タイプ －おねじ－
ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - 鉄材質品の発売を開始いたしました。
未確定：候補が35型番あります。

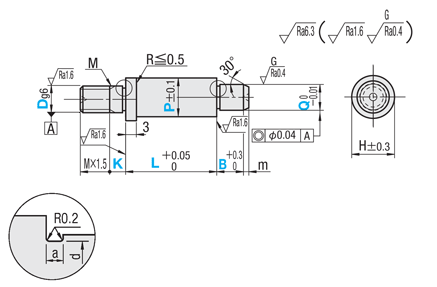

外形図・規格表
■ツバ付タイプ
●おねじ
●おねじ
a＝1.0
d＝D(P)－0.2
[ ! ]逃げ部寸法は参考値になります。
d＝D(P)－0.2
[ ! ]逃げ部寸法は参考値になります。
[ ! ]Q≦P−1 [ ! ]K＜Pitch×2の場合、不完全ねじ部はM×1.5に含まれます。
[ ! ]SUS440Cまたは13CrステンレスはD部の任意の位置に識別用の溝がつきます。（K≧2のみ）
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]SUS440Cまたは13CrステンレスはD部の任意の位置に識別用の溝がつきます。（K≧2のみ）
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
| Type | [ M ]材質 | [ H ]硬度 | 洗浄方法 | |||
| ツバ付タイプ | ||||||
| おねじ | 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | ||
| SL-SSHXN | SUS304 | − | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-SSHXN | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||
| SHD-SSHXN | 電解研磨＋精密洗浄 | |||||
| SL-CSHXN | SUS440Cまたは 13Crステンレス | 焼入硬度 50〜55HRC | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-CSHXN | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。規格表
| 型式 | − | P | − | Q | − | K | − | L | − | B |
| SL-SSHXN5 | − | P6.0 | − | Q4.50 | − | K5 | − | L30.55 | − | B3.2 |
■ツバ付 おねじ
[ ! ]同一注文の場合、L寸法のバラツキは0.02以内に仕上げます。[ ! ]全ねじ形状をご希望の場合、K寸0かつ追加工NNCをご指定ください。
| 型式 | P 指定 0.1mm単位 | Q 指定 0.01mm単位 | K 指定 1mm単位 | L 指定 0.01mm単位 | B 指定 0.1mm単位 | H | M (並目) | m | 締付トルク N・cm （参考値） | |
| Type | D | |||||||||
| SL-SSHXN SH-SSHXN SHD-SSHXN SL-CSHXN SH-CSHXN | 3 | 3.0〜5.0 | 2.00〜4.00 | 0〜6 | 10.00〜60.00 | 2.0〜5.0 | 6 | M3 | 1 | 98 |
| 4 | 3.0〜5.0 | 2.00〜4.00 | 0〜8 | 10.00〜60.00 | 2.0〜10.0 | 6 | M4 | 1 | 225 | |
| 5 | 3.0〜7.0 | 2.00〜6.00 | 0〜10 | 10.00〜60.00 | 2.0〜10.0 | 8 | M5 | 1 | 461 | |
| 6 | 5.0〜7.0 | 4.00〜6.00 | 0〜12 | 10.00〜80.00 | 2.0〜12.0 | 8 | M6 | 2 | 784 | |
| 8 | 5.0〜9.0 | 4.00〜8.00 | 0〜16 | 10.00〜80.00 | 2.0〜15.0 | 11 | M8 | 2 | 1911 | |
| 10 | 6.0〜11.0 | 5.00〜10.00 | 0〜20 | 10.00〜100.00 | 2.0〜20.0 | 13 | M10 | 3 | 3783 | |
| 12 | 6.0〜13.0 | 5.00〜12.00 | 0〜24 | 10.00〜100.00 | 2.0〜20.0 | 15 | M12 | 3 | 6605 | |
追加工
| 型式 | − | P | − | Q | − | K | − | L | − | B | − | (HC・DRC・NNC) |
| SL-SSHXN5 | − | P6.0 | − | Q4.50 | − | K5 | − | L30.55 | − | B3.2 | − | DRC |
| 9 | 日目出荷 |
| Alterations | 2面幅追加工 | ドライバー溝追加工 | ねじ元ニゲ加工 |
 |  |  | |
| Code | HC | DRC | NNC |
| Spec. | HC＝指定0.5mm単位 HC＞P HC＞D H－1≧HC 指定方法 HC10 | 幅0.8mm深さ1mm 指定方法 DRC | ねじ元にニゲを加工します。 指定方法 NNC [ ! ]K＝0の場合に適用 |
| ￥/1Code | 400 | 100 | 100 |
洗浄工程| ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。 | |
| ・脱脂洗浄（型式：SL-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：一般環境 | ||||||
|---|---|---|---|---|---|---|
 炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 |  |  高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  エアブロー(オイルフリー) 使用 | |  防錆袋使用 |
| ・精密洗浄（型式：SH-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：クラス1000 | 作業環境：クラス10 | |||||||
|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | |  クリーンベンチ(クラス10) で実施 |
・電解研磨+精密洗浄（型式：SHD-□□）
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄 Ro水洗浄 中性洗剤洗浄 | |  材質に応じた電解研磨槽 で電解研磨 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | | 温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | | クリーンベンチ(クラス10) で実施 |
商品の形状や材質等によって溶剤や工程が変わることがあります。
梱包例| 脱脂洗浄の場合 (TYPE型番：SL-□□） | 精密洗浄または電解研磨＋精密洗浄の場合 | |
| (TYPE型番：SH-□□・SHD-□□） | ||
| オーステナイト系ステンレス・アルミ材質の場合 | 鉄・マルテンサイト系ステンレス材質の場合 | |
 |  |  |
| 一部商品・サイズによっては、 梱包形態が異なる場合がございます。 | [ ! ]1重目・2重目の梱包とも、脱気されております。 | [ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。 |
洗浄効果・利用推奨環境| 洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン・工程 |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| 電解研磨＋精密洗浄 | SHD-□□ | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
洗浄不要の場合の代替品
|
|---|
- ( - ) | 6日目 |
- |
- ( - ) | 6日目 |
- |
- ( - ) | 6日目 |
- |
- ( - ) | 6日目 |
- |
- ( - ) | 6日目 |
- |
- ( - ) | 6日目 |
- |
- ( - ) | 6日目 |
- |
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 6日目 |
- |
- ( - ) | 6日目 |
- |
- ( - ) | 6日目 |
- |
- ( - ) | 6日目 |
- |
- ( - ) | 6日目 |
- |
- ( - ) | 6日目 |
- |
- ( - ) | 6日目 |
- |
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
詳細情報
基本情報
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
| ・脱脂洗浄（防錆1重梱包） | ：型番SL-□□ |
| ・精密洗浄（脱気2重梱包） | ：型番SH-□□ |
| ・電解研磨＋精密洗浄（脱気2重梱包） | ：型番SHD-□□ |
| 商品型番 | 洗浄方法 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 工程別 |
| SL-□□ | 脱脂洗浄 | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| SH-□□ | 精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| SHD-□□ | 電解研磨＋精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
段付きタイプの支柱ピンの各部寸法がフリーでご指定いただけます。
ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - 鉄材質品の発売を開始いたしました。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 | ||||
| SUS304 | SUS440Cまたは13Crステンレス | ||||
| SL-SSHXN | SH-SSHXN | SHD-SSHXN | SL-CSHXN | SH-CSHXN | |
| 3 | 2,210 | 2,660 | 2,930 | 2,160 | 2,360 |
| 4 | 2,220 | 2,670 | 2,940 | 2,170 | 2,370 |
| 5 | 2,350 | 2,800 | 3,070 | 2,300 | 2,500 |
| 6 | 2,450 | 2,900 | 3,170 | 2,420 | 2,620 |
| 8 | 2,660 | 3,110 | 3,380 | 2,640 | 2,840 |
| 10 | 2,920 | 3,370 | 3,640 | 2,880 | 3,080 |
| 12 | 2,920 | 3,370 | 3,640 | 2,880 | 3,080 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜19 | 20〜34 | 35〜49 | 50〜100 | 101～200 | 201〜 |
| 値引率 | 基準単価 | 5% | 10% | 18% | 18% | お見積り |
| 出荷日 | 通常 | ＋7日 | ||||
