【クリーン洗浄品】高さ調整ピン　六角小頭タイプ

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】高さ調整ピン　ツバ付　おねじタイプ

通常出荷日：5 日目～

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
クリーン洗浄
形状
高さ調整ピン
固定方法
おねじ
先端形状
フラット
材質
SUS304
詳細材質
SUS304
表面処理
なし
焼入れ
なし
材質証明書
対象
材質証明書：材質
SUS304

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

未確定：候補が30型番あります。

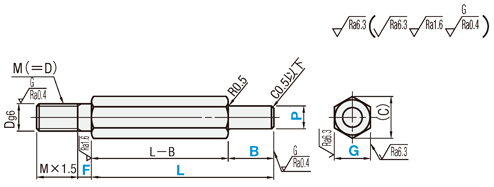

外形図・規格表
型番リスト
詳細情報

外形図・規格表

[ M ]材質	Type	洗浄方法
		洗浄方法	洗浄環境	梱包形態	梱包環境
SUS304	SL-SJPSRA	脱脂洗浄	一般環境	防錆梱包	一般環境
	SH-SJPSRA	精密洗浄	クラス1000	脱気2重梱包	クラス10
	SHD-SJPSRA	電解研磨＋精密洗浄

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式	−	L	−	P	−	B	−	F
SL-SJPSRA17	−	L12.00	−	P8.0	−	B3.5	−	F4

L	公差
5.00〜50.00	＋0.01 0
50.01〜100.00	＋0.02 0

型式		L	P	B	F	D(M)	(C)	￥基準単価
Type	G	指定0.01mm単位	指定0.5mm単位	指定0.1mm単位	指定1mm単位	D(M)	(C)	SL-SJPSRA	SH-SJPSRA	SHD-SJPSRA
SL-SJPSRA SH-SJPSRA SHD-SJPSRA	8	5.00〜50.00	3.0〜5.0	2.0〜30.0 (B≦P×4.0)	2〜4 または 0	5	9.2	3,110	3,560	3,830
	10	5.00〜60.00	4.0〜6.0		2〜5 または 0	5	11.5	3,190	3,640	3,910
	13	5.00〜80.00	4.0〜8.0		2〜6 または 0	8	15	3,460	3,910	4,180
	17	10.00〜80.00	5.0〜10.0		2〜8 または 0		19.6	4,240	4,690	4,960
	19	10.00〜100.00	5.0〜12.0		2〜10 または 0		21.9	4,640	5,090	5,360

[ ! ]F＝0を選択の場合、ネジ元にニゲ加工をします。

洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境
アルカリ系温純水		純水洗浄実施後超音波純水洗浄 ※3回実施		乾燥		防錆袋1重梱包

・精密洗浄　　（TYPE型式：SH-□□）

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		材質に応じた電解研磨層で電解研磨		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		温純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

梱包例

脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-SJPSRA8-L[5-50/0.01]-P[3-5/0.5]-B[2-20/0.1]-F0

SH-SJPSRA8-L[5-50/0.01]-P[3-5/0.5]-B[2-20/0.1]-F[2-4/1]

SH-SJPSRA10-L[5-60/0.01]-P[4-6/0.5]-B[2-24/0.1]-F0

SH-SJPSRA10-L[5-60/0.01]-P[4-6/0.5]-B[2-24/0.1]-F[2-5/1]

SH-SJPSRA13-L[5-80/0.01]-P[4-8/0.5]-B[2-30/0.1]-F0

SH-SJPSRA13-L[5-80/0.01]-P[4-8/0.5]-B[2-30/0.1]-F[2-6/1]

SH-SJPSRA17-L[10-80/0.01]-P[5-10/0.5]-B[2-30/0.1]-F0

SH-SJPSRA17-L[10-80/0.01]-P[5-10/0.5]-B[2-30/0.1]-F[2-8/1]

SH-SJPSRA19-L[10-100/0.01]-P[5-12/0.5]-B[2-30/0.1]-F0

SH-SJPSRA19-L[10-100/0.01]-P[5-12/0.5]-B[2-30/0.1]-F[2-10/1]

SHD-SJPSRA8-L[5-50/0.01]-P[3-5/0.5]-B[2-20/0.1]-F0

SHD-SJPSRA8-L[5-50/0.01]-P[3-5/0.5]-B[2-20/0.1]-F[2-4/1]

SHD-SJPSRA10-L[5-60/0.01]-P[4-6/0.5]-B[2-24/0.1]-F0

SHD-SJPSRA10-L[5-60/0.01]-P[4-6/0.5]-B[2-24/0.1]-F[2-5/1]

SHD-SJPSRA13-L[5-80/0.01]-P[4-8/0.5]-B[2-30/0.1]-F0

SHD-SJPSRA13-L[5-80/0.01]-P[4-8/0.5]-B[2-30/0.1]-F[2-6/1]

SHD-SJPSRA17-L[10-80/0.01]-P[5-10/0.5]-B[2-30/0.1]-F0

SHD-SJPSRA17-L[10-80/0.01]-P[5-10/0.5]-B[2-30/0.1]-F[2-8/1]

SHD-SJPSRA19-L[10-100/0.01]-P[5-12/0.5]-B[2-30/0.1]-F0

SHD-SJPSRA19-L[10-100/0.01]-P[5-12/0.5]-B[2-30/0.1]-F[2-10/1]

SL-SJPSRA8-L[5-50/0.01]-P[3-5/0.5]-B[2-20/0.1]-F0

SL-SJPSRA8-L[5-50/0.01]-P[3-5/0.5]-B[2-20/0.1]-F[2-4/1]

SL-SJPSRA10-L[5-60/0.01]-P[4-6/0.5]-B[2-24/0.1]-F0

SL-SJPSRA10-L[5-60/0.01]-P[4-6/0.5]-B[2-24/0.1]-F[2-5/1]

SL-SJPSRA13-L[5-80/0.01]-P[4-8/0.5]-B[2-30/0.1]-F0

SL-SJPSRA13-L[5-80/0.01]-P[4-8/0.5]-B[2-30/0.1]-F[2-6/1]

SL-SJPSRA17-L[10-80/0.01]-P[5-10/0.5]-B[2-30/0.1]-F0

SL-SJPSRA17-L[10-80/0.01]-P[5-10/0.5]-B[2-30/0.1]-F[2-8/1]

SL-SJPSRA19-L[10-100/0.01]-P[5-12/0.5]-B[2-30/0.1]-F0

SL-SJPSRA19-L[10-100/0.01]-P[5-12/0.5]-B[2-30/0.1]-F[2-10/1]

洗浄方法

二面幅 G

(mm)

ねじ長さ F

(mm)

RoHS?

最小発注数量

精密洗浄	8	0	2 ～ 20	5 ～ 50	3 ～ 5	10	1個
精密洗浄	8	2 ～ 4	2 ～ 20	5 ～ 50	3 ～ 5	10	1個
精密洗浄	10	0	2 ～ 24	5 ～ 60	4 ～ 6	10	1個
精密洗浄	10	2 ～ 5	2 ～ 24	5 ～ 60	4 ～ 6	10	1個
精密洗浄	13	0	2 ～ 30	5 ～ 80	4 ～ 8	10	1個
精密洗浄	13	2 ～ 6	2 ～ 30	5 ～ 80	4 ～ 8	10	1個
精密洗浄	17	0	2 ～ 30	10 ～ 80	5 ～ 10	10	1個
精密洗浄	17	2 ～ 8	2 ～ 30	10 ～ 80	5 ～ 10	10	1個
精密洗浄	19	0	2 ～ 30	10 ～ 100	5 ～ 12	10	1個
精密洗浄	19	2 ～ 10	2 ～ 30	10 ～ 100	5 ～ 12	10	1個
電解研磨＋精密洗浄	8	0	2 ～ 20	5 ～ 50	3 ～ 5	10	1個
電解研磨＋精密洗浄	8	2 ～ 4	2 ～ 20	5 ～ 50	3 ～ 5	10	1個
電解研磨＋精密洗浄	10	0	2 ～ 24	5 ～ 60	4 ～ 6	10	1個
電解研磨＋精密洗浄	10	2 ～ 5	2 ～ 24	5 ～ 60	4 ～ 6	10	1個
電解研磨＋精密洗浄	13	0	2 ～ 30	5 ～ 80	4 ～ 8	10	1個
電解研磨＋精密洗浄	13	2 ～ 6	2 ～ 30	5 ～ 80	4 ～ 8	10	1個
電解研磨＋精密洗浄	17	0	2 ～ 30	10 ～ 80	5 ～ 10	10	1個
電解研磨＋精密洗浄	17	2 ～ 8	2 ～ 30	10 ～ 80	5 ～ 10	10	1個
電解研磨＋精密洗浄	19	0	2 ～ 30	10 ～ 100	5 ～ 12	10	1個
電解研磨＋精密洗浄	19	2 ～ 10	2 ～ 30	10 ～ 100	5 ～ 12	10	1個
脱脂洗浄	8	0	2 ～ 20	5 ～ 50	3 ～ 5	10	1個
脱脂洗浄	8	2 ～ 4	2 ～ 20	5 ～ 50	3 ～ 5	10	1個
脱脂洗浄	10	0	2 ～ 24	5 ～ 60	4 ～ 6	10	1個
脱脂洗浄	10	2 ～ 5	2 ～ 24	5 ～ 60	4 ～ 6	10	1個
脱脂洗浄	13	0	2 ～ 30	5 ～ 80	4 ～ 8	10	1個
脱脂洗浄	13	2 ～ 6	2 ～ 30	5 ～ 80	4 ～ 8	10	1個
脱脂洗浄	17	0	2 ～ 30	10 ～ 80	5 ～ 10	10	1個
脱脂洗浄	17	2 ～ 8	2 ～ 30	10 ～ 80	5 ～ 10	10	1個
脱脂洗浄	19	0	2 ～ 30	10 ～ 100	5 ～ 12	10	1個
脱脂洗浄	19	2 ～ 10	2 ～ 30	10 ～ 100	5 ～ 12	10	1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	5日目	SJPSRA8
- ( - )	5日目	SJPSRA8
- ( - )	5日目	SJPSRA10
- ( - )	5日目	SJPSRA10
- ( - )	5日目	SJPSRA13
- ( - )	5日目	SJPSRA13
- ( - )	5日目	SJPSRA17
- ( - )	5日目	SJPSRA17
- ( - )	5日目	SJPSRA19
- ( - )	5日目	SJPSRA19
- ( - )	5日目	SJPSRA8
- ( - )	5日目	SJPSRA8
- ( - )	5日目	SJPSRA10
- ( - )	5日目	SJPSRA10
- ( - )	5日目	SJPSRA13
- ( - )	5日目	SJPSRA13
- ( - )	5日目	SJPSRA17
- ( - )	5日目	SJPSRA17
- ( - )	5日目	SJPSRA19
- ( - )	5日目	SJPSRA19
- ( - )	5日目	SJPSRA8
- ( - )	5日目	SJPSRA8
- ( - )	5日目	SJPSRA10
- ( - )	5日目	SJPSRA10
- ( - )	5日目	SJPSRA13
- ( - )	5日目	SJPSRA13
- ( - )	5日目	SJPSRA17
- ( - )	5日目	SJPSRA17
- ( - )	5日目	SJPSRA19
- ( - )	5日目	SJPSRA19

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

【特長】受け面のスペースが取れないケースにご利用いただけます。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～19	20～34	35～49	50～100	101～200	201〜
値引率	基準単価	5%	15%	23%	23%	お見積り
出荷日	通常				＋7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

使用例

受け面のスペースが取れないケースにご利用頂けます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
