【エコノミーシリーズ】手動ゴニオアリ溝式銅材質一軸

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 19,550円～40,260円

税込単価: 21,505円～44,286円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】手動ゴニオアリ溝式一軸

通常価格(税別)： 15,800円 (税込価格：17,380円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応ゴニオアリ溝１軸

4.3

通常価格(税別)： 26,330円 (税込価格：28,963円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

種類
X軸
送り方式
ウォームギア
移動ガイド
アリ溝
テーブル材質
鋼合金
透過穴(テーブルセンタ穴)
なし
送りツマミ位置
サイド
クランプ
標準
テーブル表面処理
黒ふっ素樹脂

ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が30型番あります。

外形図
型番リスト
詳細情報

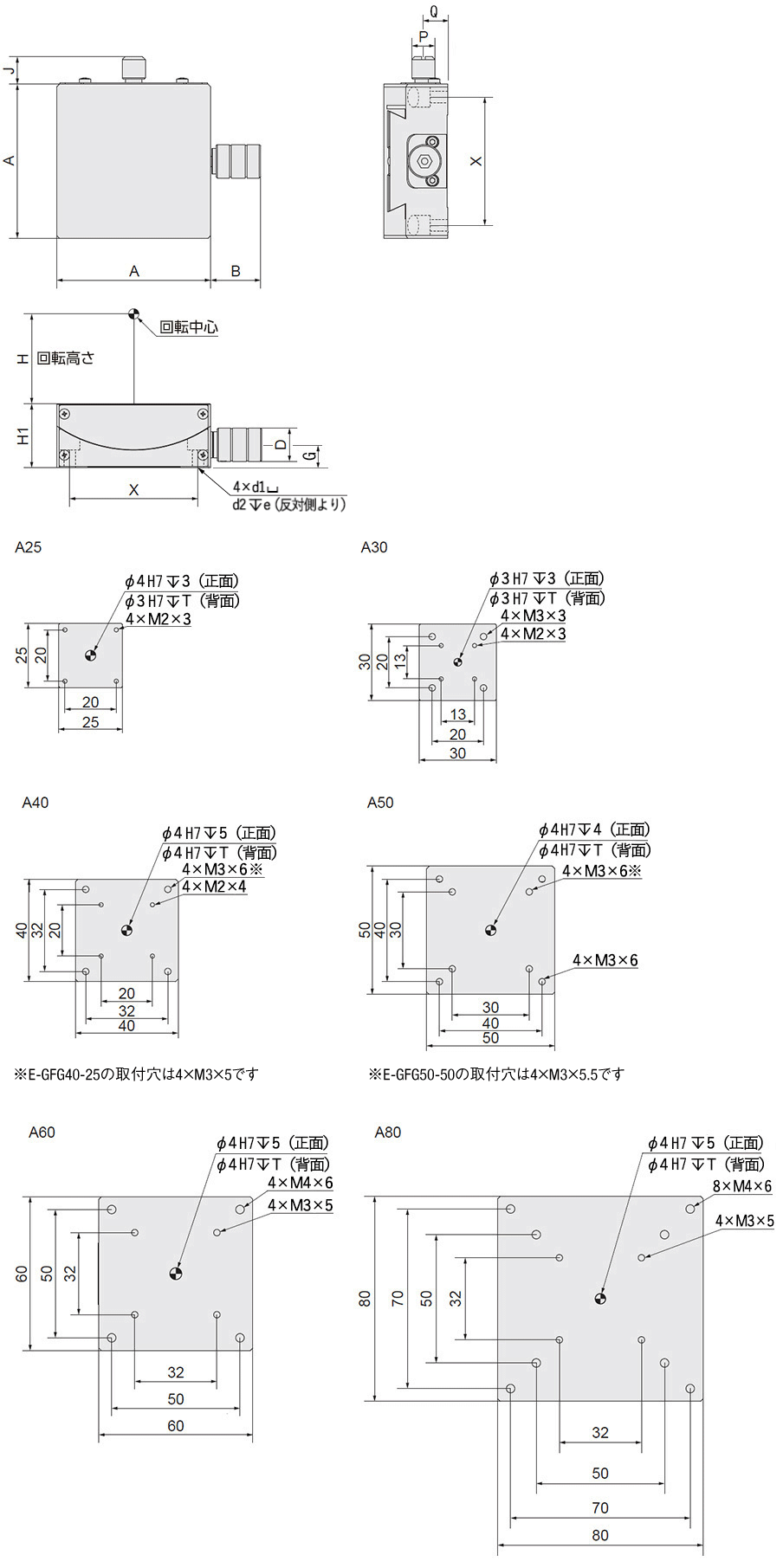

外形図

E-GFG

[ M ]材質鋼合金
[ S ]表面処理黒ふっ素樹脂処理

規格表

注文例	型番
	E-GFG25-20

型番		上面図		正面図			側面図						背面穴深さT （mm）	ステージ面（MM）	回転中心高さH （mm）	移動量	ハンドル 1回転移動量	耐荷重（N）	自重（kg）
TYPE	A-H	B	J	G	H₁	D	P	e	d₁	d₂	X	Q
E-GFG	25-20	16.5	8.9	6	15	8	8	2.6	2.4	4	20	7.6	1	25x25	20±0.1	±15°	≈2.0°	19.6	0.07
	25-35							2.7							35±0.1	±10°	≈2.0°	19.6	0.07
	30-30	16.9	9.7	5.3	14			3			13	6.7	1.6	30x30	30±0.1	±10°	≈2.06°	9.8	0.1
	30-44				13			3.1				6.6			44±0.1	±10°	≈1.5°	9.8	0.1
	40-25	16.5	10.4	4.7	15		10	3.4	3.4	6	32	6	2	40x40	25±0.1	±20°	≈2.2°	29.4	0.18
	40-40	18.5	9.5	8.5	20	12		3.6				10	3		40±0.1	±15°	≈1.89°	29.4	0.24
	40-60							4.4				10.1			60±0.1	±10°	≈1.33°	29.4	0.24
	50-50		9.6	6.5	18			3.4			40	8.1	1	50x50	50±0.1	±10°	≈1.55°	29.4	0.35
	50-68														68±0.1	±10°	≈1.2°	29.4	0.35
	50-86							3.5							86±0.1	±8°	≈0.97°	29.4	0.35
	60-35	20	11	9	25	13	12	4.4	4.5	8	50	10.5	3	60x60	35±0.1	±25°	≈2.0°	58.8	0.72
	60-60		9.9	7	20			4.7				8.4	2		60±0.1	±20°	≈1.3°	58.8	0.58
	60-80	19.6	10.9					5.4			50	8.5			80±0.1	±15°	≈1.0°	58.8	0.58
	80-100	25.5	9.2	11	30	18		7.1			70	13	3	80x80	100±0.1	±18°	≈1.3°	49	0.64
	80-130			10.1											130±0.1	±15°	≈1.0°	49	0.64

[ ! ]最小読取（バーニア目盛）：0.1°/目盛
[ ! ]移動量を超えて動かすと上面プレートが外れるのでご注意下さい。
[ ! ]本商品はRoHS保証外です。ご注意ください。

製品比較情報

		当社類似品 GFG25-20	エコノミーシリーズ E-GFG25-20
材質		低カドミ真鍮	銅合金
表面処理		黒ふっ素樹脂処理	黒ふっ素樹脂処理
移動量(㎜)		±15°	±15°
ハンドル1回転移動量(㎜)		≒2.0°	≒2.0°
回転中心高さ(㎜)		20	20±0.1
耐荷重(N)		19.6	19.6
許容モーメント（N/m）	ピッチング	0.3	保証外
	ヨーイング	0.3
	ローリング	0.3
自重(㎏)		0.07	0.07
RoHS10		対応	保証外

※商品によって各スペックが異なりますので、詳細は規格表にてご確認ください

追加工

型番	-	(NR)
E-GFG25-20	-	NR

Alteration	送り用ハンドル位置変更
Spec.	サイド左右勝手違い
Code	NR
￥/1Code	無料

商品概要

ミスミエコノミーシリーズ E-GFGシリーズ手動ゴニオアリ溝式銅材質一軸

商品特長

特長1：必要に応じて自由に2軸に組み合わせることで、より多くの利用シーンに対応できます。
特長2：本体表面は黒ふっ素樹脂処理を採用しており、光の反射を効果的に防止でき、特に光学分野に最適です。
特長3：テーブル面の中央垂線上に回転中心をもつ円弧駆動のステージです。現行品に比べ高精度かつ低価格を実現しました。

使用方法

■ゴニオステージの取付け方法
使用方法

[ ! ]上記イラストは設定例になります。

使用例

機構名：ディスク読み取りセンサの組立・調整

用途：本装置はディスク読み取りセンサのレンズ部とディスクのロード・アンロード用の接着治具です。
多軸ステージの位置を調整することで、ディスクとカメラの位置合わせが可能です。

注意点: 調整の順番によって、ステージの組み立て順番が決まります。
調整しやすいように、ステージ調整ツマミを操作者側に向けてください。

型番リスト

表示件数

型番

テーブルサイズ(幅) W

(mm)

回転中心高さ H

(mm)

テーブルサイズ(厚み) H

(mm)

マイクロメータヘッド位置変更

最小発注数量

25	20	15	標準タイプ	1個
25	20	15	NR(サイド左右勝手違いタイプ)	1個
25	35	15	標準タイプ	1個
25	35	15	NR(サイド左右勝手違いタイプ)	1個
30	30	14	標準タイプ	1個
30	30	14	NR(サイド左右勝手違いタイプ)	1個
30	44	13	標準タイプ	1個
30	44	13	NR(サイド左右勝手違いタイプ)	1個
40	25	15	標準タイプ	1個
40	25	15	NR(サイド左右勝手違いタイプ)	1個
40	40	20	標準タイプ	1個
40	40	20	NR(サイド左右勝手違いタイプ)	1個
40	60	20	標準タイプ	1個
40	60	20	NR(サイド左右勝手違いタイプ)	1個
50	50	18	標準タイプ	1個
50	50	18	NR(サイド左右勝手違いタイプ)	1個
50	68	18	標準タイプ	1個
50	68	18	NR(サイド左右勝手違いタイプ)	1個
50	86	18	標準タイプ	1個
50	86	18	NR(サイド左右勝手違いタイプ)	1個
60	35	25	標準タイプ	1個
60	35	25	NR(サイド左右勝手違いタイプ)	1個
60	60	20	標準タイプ	1個
60	60	20	NR(サイド左右勝手違いタイプ)	1個
60	80	20	標準タイプ	1個
60	80	20	NR(サイド左右勝手違いタイプ)	1個
80	100	30	標準タイプ	1個
80	100	30	NR(サイド左右勝手違いタイプ)	1個
80	130	30	標準タイプ	1個
80	130	30	NR(サイド左右勝手違いタイプ)	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

19,550円 ( 21,505円 )	27日目〜	GFG25-20
19,550円 ( 21,505円 )	27日目〜	GFG25-20
20,140円 ( 22,154円 )	27日目〜	GFG25-35
20,140円 ( 22,154円 )	27日目〜	GFG25-35
20,270円 ( 22,297円 )	27日目〜	GFG30-30
20,270円 ( 22,297円 )	27日目〜	GFG30-30
20,270円 ( 22,297円 )	27日目〜	GFG30-44
20,270円 ( 22,297円 )	27日目〜	GFG30-44
22,430円 ( 24,673円 )	15日目〜	GFG40-25
22,430円 ( 24,673円 )	15日目〜	GFG40-25
23,580円 ( 25,938円 )	15日目〜	GFG40-40
23,580円 ( 25,938円 )	15日目〜	GFG40-40
23,650円 ( 26,015円 )	15日目〜	GFG40-60
23,650円 ( 26,015円 )	15日目〜	GFG40-60
25,310円 ( 27,841円 )	15日目〜	GFG50-50
25,310円 ( 27,841円 )	15日目〜	GFG50-50
26,450円 ( 29,095円 )	15日目〜	GFG50-68
26,450円 ( 29,095円 )	15日目〜	GFG50-68
26,450円 ( 29,095円 )	27日目〜	GFG50-86
26,450円 ( 29,095円 )	27日目〜	GFG50-86
28,760円 ( 31,636円 )	15日目〜	GFG60-35
28,760円 ( 31,636円 )	15日目〜	GFG60-35
28,760円 ( 31,636円 )	15日目〜	GFG60-60
28,760円 ( 31,636円 )	15日目〜	GFG60-60
30,410円 ( 33,451円 )	27日目〜	GFG60-80
30,410円 ( 33,451円 )	在庫品1日目当日出荷可能	GFG60-80
40,260円 ( 44,286円 )	27日目〜	GFG80-100
40,260円 ( 44,286円 )	27日目〜	GFG80-100
40,260円 ( 44,286円 )	27日目〜	GFG80-130
40,260円 ( 44,286円 )	27日目〜	GFG80-130

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年12月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
