【クリーン洗浄品】カバーボルト 長尺ローレット付タイプ
- 通常単価(税別)
- -
- 税込単価
- -
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
洗浄不要の場合の代替品
|
|---|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 4日目 |
- |
- ( - ) | 4日目 |
- |
- ( - ) | 4日目 |
- |
- ( - ) | 4日目 |
- |
- ( - ) | 4日目 |
- |
- ( - ) | 4日目 |
- |
- ( - ) | 4日目 |
- |
- ( - ) | 4日目 |
- |
- ( - ) | 4日目 |
- |
- ( - ) | 4日目 |
- |
- ( - ) | 4日目 |
- |
- ( - ) | 4日目 |
- |
- ( - ) | 4日目 |
- |
- ( - ) | 4日目 |
- |
- ( - ) | 4日目 |
- |
- ( - ) | 4日目 |
- |
- ( - ) | 4日目 |
- |
詳細情報
基本情報
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
| ・脱脂洗浄（防錆1重梱包） | ：型番SL-□□ |
| ・精密洗浄（脱気2重梱包） | ：型番SH-□□ |
| ・電解研磨＋精密洗浄（脱気2重梱包） | ：型番SHD-□□ |
| 商品型番 | 洗浄方法 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 工程別 |
| SL-□□ | 脱脂洗浄 | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| SH-□□ | 精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| SHD-□□ | 電解研磨＋精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
カバーをフレームからはずしたとき、ボルトがカバーから抜け落ちません（但し、カバーにはタップ加工が必要です）
ご注意
- 【規格追加】材質がSUS304の商品を新たに規格追加いたしました！既存材質のSUS303よりもお安い価格でご準備しております！（26年1月時点）
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - 当ページの価格表は26年1月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

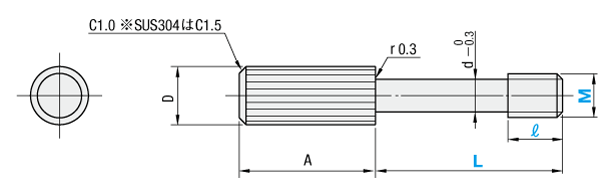

外形図・規格表
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差は除く。
| Type | [M]材質 | 洗浄方法 | |||
| 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | ||
| SL-GUTBR | SUS303 | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-GUTBR | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |
| SHD-GUTBR | 電解研磨＋精密洗浄 | ||||
| SL-GUTBRY | SUS304 | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-GUTBRY | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |
| SHD-GUTBRY | 電解研磨＋精密洗浄 | ||||
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。規格表
| 型式 | − | ℓ | − | L |
| SL-GUTBR3 | − | 4 | − | 8 |
| SH-GUTBR4 | − | 5 | − | 16 |
| SHD-GUTBR4 | − | 5 | − | 16 |
| 型式 | ℓ | L | D | A | d | ||||||||
| SL-GUTBR SH-GUTBR SHD-GUTBR SL-GUTBRY SH-GUTBRY SHD-GUTBRY | 3 | 2 | 6 | 8 | 10 | 12 | 5.5 | 10 | 2.2 | ||||
| 3.5 | 6 | 8 | 10 | 12 | |||||||||
| 4 | 8 | 10 | 12 | ||||||||||
| 4 | 3 | 6 | 8 | 10 | 12 | 16 | 7 | 16 | 3 | ||||
| 5 | 10 | 12 | 16 | ||||||||||
| 5 | 3 | 8 | 10 | 12 | 16 | 20 | 8.5 | 20 | 3.9 | ||||
| 6 | 12 | 16 | 20 | ||||||||||
| 6 | 4 | 8 | 10 | 12 | 16 | 20 | 10 | 30 | 4.5 | ||||
| 8 | 12 | 16 | 20 | 25 | |||||||||
| 8 | 5 | 10 | 12 | 16 | 20 | 13 | 36 | 6.3 | |||||
| 10 | 20 | 25 | 30 | ||||||||||
洗浄工程| ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。 | |
| ・脱脂洗浄（型式：SL-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：一般環境 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ro水洗浄 中性洗剤洗浄 |  |
後に純水(10MΩ・cm)で 洗浄 | |
使用 | |
| ||||||||
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ro水洗浄 中性洗剤洗浄 | |
後に純水(10MΩ・cm)で 洗浄 | |
| |
| |
で実施 | ||||||||||
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ro水洗浄 中性洗剤洗浄 | |
で電解研磨 | |
後に純水(10MΩ・cm)で 洗浄 | |
| |
| |
で実施 | ||||||||||||
商品の形状や材質等によって溶剤や工程が変わることがあります。
梱包例| 脱脂洗浄の場合 (TYPE型番：SL-□□） | 精密洗浄または電解研磨＋精密洗浄の場合 | |
| (TYPE型番：SH-□□・SHD-□□） | ||
| オーステナイト系ステンレス・アルミ材質の場合 | 鉄・マルテンサイト系ステンレス材質の場合 | |
 防錆梱包（1重梱包） |  1重目梱包2重目梱包 |  1重目梱包2重目梱包乾燥剤 |
| 一部商品・サイズによっては、 梱包形態が異なる場合がございます。 | [ ! ]1重目・2重目の梱包とも、脱気されております。 | [ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。 |
洗浄効果・利用推奨環境洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン・工程 |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| 電解研磨＋精密洗浄 | SHD-□□ | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
納期・価格
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| M | ℓ | SL-GUTBR | SH-GUTBR | SHD-GUTBR | SL-GUTBRY | SH-GUTBRY | SHD-GUTBRY | ||||||
| ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | ||
| 1〜29本 | 30〜300本 | 1〜29本 | 30〜300本 | 1〜29本 | 30〜300本 | 1〜29本 | 30〜300本 | 1〜29本 | 30〜300本 | 1〜29本 | 30〜300本 | ||
| 3 | 2 | 800 | 560 | 920 | 644 | 1,000 | 700 | 700 | 420 | 840 | 504 | 870 | 522 |
| 3.5 | |||||||||||||
| 4 | |||||||||||||
| 4 | 3 | 830 | 597 | 950 | 684 | 1,030 | 741 | 730 | 438 | 870 | 522 | 900 | 540 |
| 5 | |||||||||||||
| 5 | 3 | 920 | 671 | 1,040 | 759 | 1,120 | 817 | 820 | 492 | 960 | 576 | 990 | 594 |
| 6 | |||||||||||||
| 6 | 4 | 980 | 725 | 1,100 | 814 | 1,180 | 873 | 890 | 534 | 1,030 | 618 | 1,060 | 636 |
| 8 | |||||||||||||
| 8 | 5 | 1,010 | 757 | 1,130 | 847 | 1,210 | 907 | 910 | 546 | 1,050 | 630 | 1,080 | 648 |
| 10 | |||||||||||||
