【クリーン洗浄品】ボールバルブ　レデューストポアタイプ

【クリーン洗浄品】ボールバルブ　レデューストポアタイプ

ご注意

  • 【仕様変更】25年6月より順次、SH-BSFF□、SH-BSFFS□のレバー部の色味、本体の刻印、SH-BSFFS□の本体材質が変更になります。詳細はこちら​をご確認ください。
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

クリーン洗浄品
洗浄証明書発行はこちら

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が19型番あります。
数量：

外形図・規格表

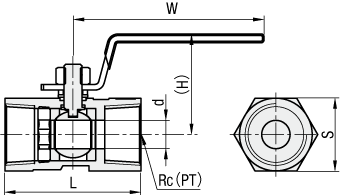

【クリーン洗浄品】ボールバルブ　レデューストポアタイプ:関連画像

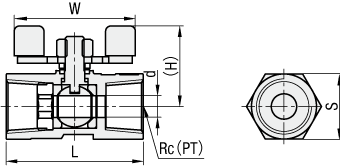

【クリーン洗浄品】ボールバルブ　レデューストポアタイプ:関連画像

Type[ M ]材質最高使用圧力洗浄方法
本体ボールシート洗浄方法洗浄環境梱包形態梱包環境
SH-BSFFSCS13Aふっ素樹脂水･油･空気･ガス：4.12MPa
飽和蒸気：1MPa		精密洗浄クラス1000脱気2重梱包クラス10
SH-BSFFSSCS16A精密洗浄クラス1000脱気2重梱包クラス10
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
SH-BSFFS10A
型式Rc
(PT)		dSA形状B形状SH-BSFF□SH-BSFFS□
￥基準単価￥スライド単価￥基準単価￥スライド単価
Typeハンドル形状No.L(H)WL(H)W1〜4コ5〜10コ1〜4コ5〜10コ
SH-BSFF
SH-BSFFS		A
(レバーハンドル型)

B
(蝶ハンドル型)		8A1/45173935653927512,8702,5543,1502,835
10A3/87214439684429552,9202,5983,2602,934
15A1/29.2255942825933573,2502,8923,6603,294
20A3/412.5326045826038573,5503,1953,9803,582
25A115387251100−−−4,1303,7174,5704,341
SH-BSFFA
(レバーハンドル型)		32A1 1/420497755100−−−6,0805,532--
[ NG ]ハンドル形状B(蝶ハンドル型)、No.25Aはお取扱ありません。
[ ! ]表示数量超えはWOSにてご確認ください。
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


アルカリ系温純水


純水洗浄実施後
超音波純水洗浄
※3回実施
乾燥


防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）
精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数
  • 1
    • 型番
    SH-BSFFA8A
    SH-BSFFA10A
    SH-BSFFA15A
    SH-BSFFA20A
    SH-BSFFA25A
    SH-BSFFA32A
    SH-BSFFB8A
    SH-BSFFB10A
    SH-BSFFB15A
    SH-BSFFB20A
    SH-BSFFSA8A
    SH-BSFFSA10A
    SH-BSFFSA15A
    SH-BSFFSA20A
    SH-BSFFSA25A
    SH-BSFFSB8A
    SH-BSFFSB10A
    SH-BSFFSB15A
    SH-BSFFSB20A

    特性・用途

    本体材質

    詳細材質

    供給側 配管ねじの呼び

    制御側 配管ねじの呼び

    ハンドル形状

    使用圧力範囲

    (MPa)

    長さ

    (mm)

    高さ

    (mm)

    ハンドル径

    (φ)

    No.

    材質証明書：材質

    		RoHS?最小発注数量
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性 / 禁油
    [ステンレス鋳鋼] SCS13A
    SCS13A
    1/4
    1/4
    レバーハンドル型
    -
    39
    35
    65
    8A
    SCS13A
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性 / 禁油
    [ステンレス鋳鋼] SCS13A
    SCS13A
    3/8
    3/8
    レバーハンドル型
    -
    44
    39
    68
    10A
    SCS13A
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性 / 禁油
    [ステンレス鋳鋼] SCS13A
    SCS13A
    1/2
    1/2
    レバーハンドル型
    -
    59
    42
    82
    15A
    SCS13A
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性 / 禁油
    [ステンレス鋳鋼] SCS13A
    SCS13A
    3/4
    3/4
    レバーハンドル型
    -
    60
    45
    82
    20A
    SCS13A
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性 / 禁油
    [ステンレス鋳鋼] SCS13A
    SCS13A
    1
    1
    レバーハンドル型
    -
    72
    51
    100
    25A
    SCS13A
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性 / 禁油
    [ステンレス鋳鋼] SCS13A
    SCS13A
    その他
    その他
    レバーハンドル型
    ～4.12
    77
    55
    100
    32A
    SCS13A
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性 / 禁油
    [ステンレス鋳鋼] SCS13A
    SCS13A
    1/4
    1/4
    蝶ハンドル型
    -
    39
    27
    51
    8A
    SCS13A
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性 / 禁油
    [ステンレス鋳鋼] SCS13A
    SCS13A
    3/8
    3/8
    蝶ハンドル型
    -
    44
    29
    55
    10A
    SCS13A
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性 / 禁油
    [ステンレス鋳鋼] SCS13A
    SCS13A
    1/2
    1/2
    蝶ハンドル型
    -
    59
    33
    57
    15A
    SCS13A
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 耐熱性 / 禁油
    [ステンレス鋳鋼] SCS13A
    SCS13A
    3/4
    3/4
    蝶ハンドル型
    -
    60
    38
    57
    20A
    SCS13A
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性 / 耐熱性 / 禁油
    [ステンレス鋳鋼] SCS16A
    SCS16A
    1/4
    1/4
    レバーハンドル型
    -
    39
    35
    65
    8A
    SCS16A
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性 / 耐熱性 / 禁油
    [ステンレス鋳鋼] SCS16A
    SCS16A
    3/8
    3/8
    レバーハンドル型
    -
    44
    39
    68
    10A
    SCS16A
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性 / 耐熱性 / 禁油
    [ステンレス鋳鋼] SCS16A
    SCS16A
    1/2
    1/2
    レバーハンドル型
    -
    59
    42
    82
    15A
    SCS16A
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性 / 耐熱性 / 禁油
    [ステンレス鋳鋼] SCS16A
    SCS16A
    3/4
    3/4
    レバーハンドル型
    -
    60
    45
    82
    20A
    SCS16A
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性 / 耐熱性 / 禁油
    [ステンレス鋳鋼] SCS16A
    SCS16A
    1
    1
    レバーハンドル型
    -
    72
    51
    100
    25A
    SCS16A
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性 / 耐熱性 / 禁油
    [ステンレス鋳鋼] SCS16A
    SCS16A
    1/4
    1/4
    蝶ハンドル型
    -
    39
    27
    51
    8A
    SCS16A
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性 / 耐熱性 / 禁油
    [ステンレス鋳鋼] SCS16A
    SCS16A
    3/8
    3/8
    蝶ハンドル型
    -
    44
    29
    55
    10A
    SCS16A
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性 / 耐熱性 / 禁油
    [ステンレス鋳鋼] SCS16A
    SCS16A
    1/2
    1/2
    蝶ハンドル型
    -
    59
    33
    57
    15A
    SCS16A
    10
    1個
    クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 非磁性 / 耐熱性 / 禁油
    [ステンレス鋳鋼] SCS16A
    SCS16A
    3/4
    3/4
    蝶ハンドル型
    -
    60
    38
    57
    20A
    SCS16A
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    洗浄不要の場合の代替品
    -
    ( - )
    3日目

    BSFFA8A

    -
    ( - )
    3日目

    BSFFA10A

    -
    ( - )
    3日目

    BSFFA15A

    -
    ( - )
    3日目

    BSFFA20A

    -
    ( - )
    3日目

    BSFFA25A

    -
    ( - )
    3日目

    BSFFA32A

    -
    ( - )
    3日目

    BSFFB8A

    -
    ( - )
    3日目

    BSFFB10A

    -
    ( - )
    3日目

    BSFFB15A

    -
    ( - )
    3日目

    BSFFB20A

    -
    ( - )
    3日目

    BSFFSA8A

    -
    ( - )
    3日目

    BSFFSA10A

    -
    ( - )
    3日目

    BSFFSA15A

    -
    ( - )
    3日目

    BSFFSA20A

    -
    ( - )
    3日目

    BSFFSA25A

    -
    ( - )
    3日目

    BSFFSB8A

    -
    ( - )
    3日目

    BSFFSB10A

    -
    ( - )
    3日目

    BSFFSB15A

    -
    ( - )
    3日目

    BSFFSB20A

  • 1

    • 詳細情報

    基本情報

    クリーン洗浄品はミスミメカニカル部品を洗浄した商品です。「禁油仕様品」としてもご利用いただけます。

    「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
    お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
    ■洗浄型式
    ・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
    ・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
    ・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
    商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
    SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
    バッテリー組立後工程
    SH-□□ 精密洗浄 脱気２重梱包 油分除去
    粉塵除去    		 クリーン環境（クラス10～1,000） バッテリー組立工程
    液晶関連組立後工程
    車載カメラ組立工程
    SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
    粉塵除去
    アウトガス低減    		 真空環境
    クリーン環境（クラス10～1,000）    		 半導体前工程
    液晶成膜工程
    有機EL前工程
    ■ご留意事項
    洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

    【特長】本体サイズが小さく、設置に場所を取らないボールバルブです。

    ご注意

    • 【仕様変更】25年6月より順次、SH-BSFF□、SH-BSFFS□のレバー部の色味、本体の刻印、SH-BSFFS□の本体材質が変更になります。詳細はこちら​をご確認ください。
    • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
    • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
      適用場所や保管環境には十分ご注意くださいますようお願いいたします。

    納期・価格

    納期

     5 日目出荷
    [ NG ]ストーク適用不可

    出荷日については、こちらをご覧ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は マニュアルカタログをご覧ください。
