【クリーン洗浄品】シャフト　片端めねじタイプ

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】シャフト　ストレートタイプ

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】シャフト　両端めねじタイプ

通常出荷日：5 日目～

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

基本形状
ストレート
軸端形状（左）
めねじ
軸端形状（右）
加工なし
軸端部直角度
直角度（0.2）
材質証明書
対象

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

未確定：候補が476型番あります。

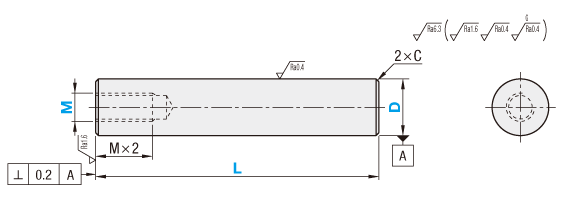

外形図・規格表
型番リスト
詳細情報

外形図・規格表

[ ! ]D部面粗度はメッキ品

メッキ無し品は

です。
[ ! ]L寸の寸法公差はJISB0405m級に準じる。
[ ! ]L寸公差変更について下部追加工LKCご検討ください。

■L寸法公差
外径g6・h5のシャフト
（焼き入れ）

L		L寸法公差
を超え	以下	L寸法公差
14	30	±0.2
30	120	±0.3
120	400	±0.5
400	1000	±0.8
1000	1500	±1.2

単位：mm

外径f8のシャフト
（焼きなし）

L		L寸法公差
を超え	以下	L寸法公差
14	30	±0.2
30	120	±0.3
120	400	±0.5
400	1000	±0.8
1000	1500	±1.2

単位：mm

指示無き寸法公差

寸法区分		寸法公差
を超え	以下	寸法公差
0.5	6	±0.1
6	30	±0.2
30	120	±0.3
120	400	±0.5

[ ! ]JIS B 0405ｍ級(中級)
に準拠。

Type			[ M ]材質	[ H ]硬度	[ S ]表面処理	洗浄方法
D公差f8	D公差g6	D公差h5	[ M ]材質	[ H ]硬度	[ S ]表面処理	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-PSSFGT	−	−	SUS304	−	硬質クロムメッキメッキ硬度HV750〜メッキ厚10μ以上	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-PSSFGT	−	−	SUS304	−	硬質クロムメッキメッキ硬度HV750〜メッキ厚10μ以上	精密洗浄	クラス1000	脱気2重梱包	クラス10
−	SL-SSFJT	SL-SSFUT	SUS440Cまたは 13Cr系ステンレス	高周波焼入有効硬化層深さ>>こちら SUJ2相当 58HRC〜 SUS440Cまたは 13Cr系ステンレス 56HRC〜	−	脱脂洗浄	一般環境	防錆梱包	一般環境
−	SH-SSFJT	SH-SSFUT	SUS440Cまたは 13Cr系ステンレス		−	精密洗浄	クラス1000	脱気2重梱包	クラス10
−	SL-PSSFJT	SL-PSSFUT	SUS440Cまたは 13Cr系ステンレス		硬質クロムメッキメッキ硬度HV750～メッキ厚5μ以上～	脱脂洗浄	一般環境	防錆梱包	一般環境
−	SH-PSSFJT	SH-PSSFUT	SUS440Cまたは 13Cr系ステンレス		硬質クロムメッキメッキ硬度HV750～メッキ厚5μ以上～	精密洗浄	クラス1000	脱気2重梱包	クラス10
−	SL-RSFJT	−	SUJ2相当		低温黒色クロムメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
−	SH-RSFJT	−	SUJ2相当			精密洗浄	クラス1000	脱気2重梱包	クラス10
−	SL-RSSFJT	−	SUS440Cまたは 13Cr系ステンレス			脱脂洗浄	一般環境	防錆梱包	一般環境
−	SH-RSSFJT	−	SUS440Cまたは 13Cr系ステンレス			精密洗浄	クラス1000	脱気2重梱包	クラス10

[ ! ]L寸公差・真円度・真直度・直角度・同軸度・硬度変化 [ >> ]こちら
[ ! ]D≦5のとき、全体焼入れとなる場合があります。
[ ! ]SUS440Cまたは13Cr系ステンレスの低温黒色クロムメッキ品には識別溝がつきます。>>こちら参照。
[ ! ]軸端加工部（ねじ有効長さ＋約10mm）加工のための焼きなましによる硬度低下の可能性があります。
[ ! ]全長硬度保証シャフト>>こちら
[ ! ]低温黒色クロムメッキの特長 >>こちら
[ ! ]SUJ2、SUS440C、13Cr系ステンレスの耐食性について下部▼より詳細ご確認ください。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式	−	L	−	M
SL-PSSFGT8	−	200	−	M4
SH-PSSFGT20	−	325	−	M8

D公差
D	f8	g6	h5
4	−	−0.004 −0.012	0 −0.005
5
6	−0.010 −0.028

8	−0.013 −0.035	−0.005 −0.014	0 −0.006
10
12	−0.016 −0.043	−0.006 −0.017	0 −0.008
13
15
16
18
20	−0.020 −0.053	−0.007 −0.020	0 −0.009
25
30
35	−0.025 −0.064	−0.009 −0.025	0 −0.011
40
50

型式		L 指定1mm単位	M(並目) 選択													C
Type	D	L 指定1mm単位	M(並目) 選択													C
D公差f8（D≧6） SL-PSSFGT SH-PSSFGT D公差g6 SL-SSFJT SH-SSFJT SL-PSSFJT SH-PSSFJT SL-RSFJT SH-RSFJT SL-RSSFJT SH-RSSFJT D公差h5 SL-SSFUT SH-SSFUT SL-PSSFUT SH-PSSFUT [ ! ]低温黒色クロムメッキ品 D≦30	4	20〜300	2													0.2以下
	5	20〜400		2.6	3											0.2以下
	6	15〜800			3											0.5以下
	8	15〜800			3	4	5
	10	15〜800			3	4	5	6
	12	15〜800			(3)	4	5	6	8
	13	15〜800			(3)	4	5	6	8
	15	15〜800			(3)	4	5	6	8	10
	16	15〜800				4	5	6	8	10
	18	30〜800				4	5	6	8	10	12
	20	30〜800				4	5	6	8	10	12					1.0以下
	25	35〜800				4	5	6	8	10	12	16
	30	35〜800						6	8	10	12	16	20
	35	35〜800							8	10	12	16	20	24
	40	50〜800								10	12	16	20	24	30
	50	65〜800									12	16	20	24	30

[ ! ]全長Lは、M×2≦Lが必要です。M×2.5＋4≧Lの場合、タップ下穴が貫通します。
[ ! ]M（　）寸法はD公差g6のみご選択いただけます。

並目ねじピッチ
M	pitch
2	0.4
2.6	0.45
3	0.5
4	0.7
5	0.8
6	1.0
8	1.25
10	1.5
12	1.75
16	2.0
20	2.5
24	3.0
30	3.5

追加工

■出荷日

[ ! ] キー溝追加工(KC)のみ

日目出荷

[ NG ]ストーク適用不可
（低温黒色クロムメッキ品は12日目出荷）

・追加工詳細は下記よりご確認ください。
※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
※追加工による硬度低下の可能性があります。硬度・表面処理についてはこちらをご参照ください。

追加工
コード

追加工内容

固定寸法

適用条件

指定例

￥/1Code

LKC

L寸法・公差を
精密に変更
シャフト片端めねじタイプ関連画像1_追加工詳細

・L<200→L±0.03
・200≦L＜500→L±0.05
・L≧500→L±0.1

・L寸単位0.1mm指定可

SL-PSSFGT30-250.5-M12-LKC

400

平面取り1箇所追加
シャフト片端めねじタイプ関連画像2_追加工詳細

D	ｈ
4～5	0.5
6～18	1
20～40	2
50	3

[ ! ]FC,E=指定1mm単位
[ ! ]D≦30：FC≦5×D、
D≧35：FC≦3×D
[ ! ]E=0またはE≧2

[ NG ]WFCとの併用不可

SL-PSSFGT30-250-M12-FC10-E8

200

WFC

平面取り2箇所追加
シャフト片端めねじタイプ関連画像3_追加工詳細

D	ｈ
4～5	0.5
6～18	1
20～40	2
50	3

[ ! ]WFC,A,E=指定1mm単位
[ ! ]D≦30：WFC≦5×D、
D≧35：WFC≦3×D
[ ! ]A（E）=0またはA（E）≧2

[ NG ]同一平面上での加工不可
[ NG ]FCとの併用不可

SL-PSSFGT30-250-M12-WFC10-A8-E20

400

MSC

めねじを細目ねじに変更
シャフト　片端めねじタイプ関連画像4_追加工詳細

D	MSC
12・13	8
15・16	8	10
18	8	10	12
20	8	10	12	14
25～35	8	10	12	14	18
40		10	12	14	18
50			12	14	18
ピッチ	1.0	1.25	1.5

・D=12以上適用
[ NG ]MDとの併用不可

SL-PSSFGT30-250-MSC14

300

90度平面取り1箇所追加
シャフト片端めねじタイプ関連画像5_追加工詳細

D	b1	h
10	6	0.5
12～20	6	1.0
25	10
30	12

[ ! ]RC=指定1mm単位
[ ! ]RC+b1≦L
[ ! ]RC≧2

・D=10～30適用
[ NG ]WRCとの併用不可

SL-PSSFGT30-250-M12-RC10

500

WRC

90度平面取り2箇所追加
シャフト片端めねじタイプ関連画像6_追加工詳細

D	b1	h
10	6	0.5
12～20	6	1.0
25	10
30	12

[ ! ]WRC=指定1mm単位
[ ! ]WRC+b1≦L
[ ! ]WRC（Y）≧2

・D=10～30適用
[ NG ]同一平面上での加工不可
[ NG ]RCとの併用不可

SL-PSSFGT30-250-M12-WRC10-Y10

1,000

キー溝1箇所追加
シャフト片端めねじタイプ関連画像7_追加工詳細

シャフト　片端めねじタイプ関連画像14_追加工詳細

軸径	b		t		r
	基準寸法	許容差（N9）	基準寸法	許容差
12	4	0 －0.03	2.5	＋0.1 0	0.08～0.16
16	5		3.0		0.16～0.25
20	6		3.5
25	8	0 －0.036	4.0	＋0.2 0
30

KC＋G≧Lの場合、
キー溝は下図の形状になります。
Ex.) シャフト　片端めねじタイプ関連画像14_追加工詳細
KC＋G≧Lの場合、
キー溝は下図の形状になります。
Ex.)

[ ! ]KC・G=指定1mm単位
[ ! ]b≦G≦30、G≦L/3
[ ! ]L＞500：2≦KC≦L/3
L＜500：2≦KC≦500
[ ! ]M×2＜KC+F

・D=12・16・20・25・30のみ適用
[ NG ]めねじ部（M×2.5+4）には加工できません。

SL-PSSFGT30-250-M12-KC10-G10

500

WKC

キー溝2箇所追加
シャフト片端めねじタイプ関連画像8_追加工詳細

[ ! ]KC・WKC・G・C=指定1mm単位
[ ! ]b≦G（C）≦30、G（C）≦L/3
[ ! ]L＞500：2≦KC（WKC）≦L/3
L＜500：2≦KC（WKC）≦500
[ ! ]G+C≦L/3
[ ! ]M×2＜KC+F

・D=12・16・20・25・30のみ適用
[ NG ]同一平面上での加工不可
[ NG ]めねじ部（M×2.5+4）には加工できません。

SL-PSSFGT30-250-M12-KC10-G10-WKC10-C8

1,000

めねじ有効長を
M×3に変更
シャフト　片端めねじタイプ関連画像9_追加工詳細

ー

・D=10～30かつ、M=6～20適用
[ ! ]片端めねじ：MD×3.5+4≦L

[ NG ]KC・WKC・MSCとの併用不可

SL-PSSFGT30-250-MD6

200

・上記以外の追加工をご希望の場合は、「カタログ規格外サービス」にてお見積りください。

真円度（M）、真直度（K）、L寸法公差、直角度

■真直度測定方法

軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。

■真円度 M

外径f8のシャフト（焼きなし）

D		真円度 M
を超え	以下	真円度 M
5	10	0.011
10	18	0.014
18	30	0.017
30	50	0.020

単位：mm

■真直度 K

外径f8のシャフト（焼きなし）

L	真直度 K
L≦100	0.025以下
L＞100	（L/100）×0.025以下

単位：mm

■L寸法公差

外径f8のシャフト（焼きなし）

L		L寸法公差
を超え	以下	L寸法公差
14	30	±0.2
30	120	±0.3
120	400	±0.5
400	1000	±0.8
1000	1500	±1.2

単位：mm

■直角度

硬度・表面処理の注意点

■硬質クロムメッキ及び加工部のメッキ層ついて

硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません
下記の例の場合、「///部」のみが硬質クロムメッキ部となります。

例）メッキ残り部：段付きおねじシャフト平面取り追加

///部：メッキ残部

型番リスト

表示件数

...

型番

SH-PSSFGT6-[20-900/1]-M3

SH-PSSFGT8-[15-1100/1]-M[3,4,5]

SH-PSSFGT10-[20-1200/1]-M[3,4,5,6]

SH-PSSFGT10-[20-1200/1]-MD6

SH-PSSFGT12-[20-1400/1]-M[4,5,6,8]

SH-PSSFGT12-[20-1400/1]-MD[6,8]

SH-PSSFGT12-[20-1400/1]-MSC8

SH-PSSFGT13-[25-1400/1]-M[4,5,6,8]

SH-PSSFGT13-[25-1400/1]-MD[6,8]

SH-PSSFGT13-[25-1400/1]-MSC8

SH-PSSFGT15-[25-1400/1]-M[4,5,6,8,10]

SH-PSSFGT15-[25-1400/1]-MD[6,8,10]

SH-PSSFGT15-[25-1400/1]-MSC[8,10]

SH-PSSFGT16-[30-1400/1]-M[4,5,6,8,10]

SH-PSSFGT16-[30-1400/1]-MD[6,8,10]

SH-PSSFGT16-[30-1400/1]-MSC[8,10]

SH-PSSFGT18-[30-1400/1]-M[4,5,6,8,10,12]

SH-PSSFGT18-[30-1400/1]-MD[6,8,10,12]

SH-PSSFGT18-[30-1400/1]-MSC[8,10,12]

SH-PSSFGT20-[30-1400/1]-M[4,5,6,8,10,12]

SH-PSSFGT20-[30-1400/1]-MD[6,8,10,12]

SH-PSSFGT20-[30-1400/1]-MSC[8,10,12,14]

SH-PSSFGT25-[35-1400/1]-M[4,5,6,8,10,12,16]

SH-PSSFGT25-[35-1400/1]-MD[6,8,10,12,16]

SH-PSSFGT25-[35-1400/1]-MSC[8,10,12,14,18]

SH-PSSFGT30-[35-1500/1]-M[6,8,10,12,16,20]

SH-PSSFGT30-[35-1500/1]-MD[6,8,10,12,16,20]

SH-PSSFGT30-[35-1500/1]-MSC[8,10,12,14,18]

SH-PSSFGT35-[35-1500/1]-M[8,10,12,16,20,24]

SH-PSSFGT35-[35-1500/1]-MSC[8,10,12,14,18]

SH-PSSFGT40-[50-1500/1]-M[10,12,16,20,24,30]

SH-PSSFGT40-[50-1500/1]-MSC[10,12,14,18]

SH-PSSFGT50-[65-1500/1]-M[12,16,20,24,30]

SH-PSSFGT50-[65-1500/1]-MSC[12,14,18]

SH-PSSFJT4-[20-300/1]-M2

SH-PSSFJT5-[20-400/1]-M[2.6,3]

SH-PSSFJT6-[15-900/1]-M3

SH-PSSFJT8-[15-1100/1]-M[3,4,5]

SH-PSSFJT10-[15-1200/1]-M[3,4,5,6]

SH-PSSFJT10-[15-1200/1]-MD6

SH-PSSFJT12-[15-1400/1]-M[3,4,5,6,8]

SH-PSSFJT12-[15-1400/1]-MD[6,8]

SH-PSSFJT12-[15-1400/1]-MSC8

SH-PSSFJT13-[15-1400/1]-M[3,4,5,6,8]

SH-PSSFJT13-[15-1400/1]-MD[6,8]

SH-PSSFJT13-[15-1400/1]-MSC8

SH-PSSFJT15-[15-1400/1]-M[3,4,5,6,8,10]

SH-PSSFJT15-[15-1400/1]-MD[6,8,10]

SH-PSSFJT15-[15-1400/1]-MSC[8,10]

SH-PSSFJT16-[15-1400/1]-M[4,5,6,8,10]

SH-PSSFJT16-[15-1400/1]-MD[6,8,10]

SH-PSSFJT16-[15-1400/1]-MSC[8,10]

SH-PSSFJT18-[30-1400/1]-M[4,5,6,8,10,12]

SH-PSSFJT18-[30-1400/1]-MD[6,8,10,12]

SH-PSSFJT18-[30-1400/1]-MSC[8,10,12]

SH-PSSFJT20-[30-1400/1]-M[4,5,6,8,10,12]

SH-PSSFJT20-[30-1400/1]-MD[6,8,10,12]

SH-PSSFJT20-[30-1400/1]-MSC[8,10,12,14]

SH-PSSFJT25-[35-1400/1]-M[4,5,6,8,10,12,16]

SH-PSSFJT25-[35-1400/1]-MD[6,8,10,12,16]

特性・用途

材質

詳細材質

熱処理

表面処理

軸径 D

(φ)

長さ L

(mm)

軸はめあい公差

洗浄方法

硬度

めねじ(並目・有効長：呼び径×2) [M]

(mm)

めねじ(並目・有効長：呼び径×3) [MD]

(mm)

めねじMを細目ねじ変更 [MSC]

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

20 ～ 900

精密洗浄

高周波焼入なし

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

15 ～ 1100

精密洗浄

高周波焼入なし

3 ～ 5

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

20 ～ 1200

精密洗浄

高周波焼入なし

3 ～ 6

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

20 ～ 1200

精密洗浄

高周波焼入なし

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

20 ～ 1400

精密洗浄

高周波焼入なし

4 ～ 8

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

20 ～ 1400

精密洗浄

高周波焼入なし

6 ～ 8

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

20 ～ 1400

精密洗浄

高周波焼入なし

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

25 ～ 1400

精密洗浄

高周波焼入なし

4 ～ 8

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

25 ～ 1400

精密洗浄

高周波焼入なし

6 ～ 8

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

25 ～ 1400

精密洗浄

高周波焼入なし

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

25 ～ 1400

精密洗浄

高周波焼入なし

4 ～ 10

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

25 ～ 1400

精密洗浄

高周波焼入なし

6 ～ 10

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

25 ～ 1400

精密洗浄

高周波焼入なし

8 ～ 10

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

30 ～ 1400

精密洗浄

高周波焼入なし

4 ～ 10

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

30 ～ 1400

精密洗浄

高周波焼入なし

6 ～ 10

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

30 ～ 1400

精密洗浄

高周波焼入なし

8 ～ 10

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

30 ～ 1400

精密洗浄

高周波焼入なし

4 ～ 12

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

30 ～ 1400

精密洗浄

高周波焼入なし

6 ～ 12

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

30 ～ 1400

精密洗浄

高周波焼入なし

8 ～ 12

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

30 ～ 1400

精密洗浄

高周波焼入なし

4 ～ 12

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

30 ～ 1400

精密洗浄

高周波焼入なし

6 ～ 12

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

30 ～ 1400

精密洗浄

高周波焼入なし

8 ～ 14

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

35 ～ 1400

精密洗浄

高周波焼入なし

4 ～ 16

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

35 ～ 1400

精密洗浄

高周波焼入なし

6 ～ 16

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

35 ～ 1400

精密洗浄

高周波焼入なし

8 ～ 18

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

35 ～ 1500

精密洗浄

高周波焼入なし

6 ～ 20

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

35 ～ 1500

精密洗浄

高周波焼入なし

6 ～ 20

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

35 ～ 1500

精密洗浄

高周波焼入なし

8 ～ 18

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

35 ～ 1500

精密洗浄

高周波焼入なし

8 ～ 24

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

35 ～ 1500

精密洗浄

高周波焼入なし

8 ～ 18

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

50 ～ 1500

精密洗浄

高周波焼入なし

10 ～ 30

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

50 ～ 1500

精密洗浄

高周波焼入なし

10 ～ 18

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

65 ～ 1500

精密洗浄

高周波焼入なし

12 ～ 30

SUS304

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

硬質クロムメッキ

65 ～ 1500

精密洗浄

高周波焼入なし

12 ～ 18

SUS304

硬質クロムメッキ

1個

クリーン洗浄

[ステンレス] SUS440Cまたは13Cr系ステンレス

SUS440Cまたは13Cr系ステンレス

高周波焼入れ

硬質クロムメッキ

20 ～ 300

精密洗浄

高周波焼入(56HRC～)

SUS440Cまたは13Cr系ステンレス

硬質クロムメッキ

1個

クリーン洗浄

[ステンレス] SUS440Cまたは13Cr系ステンレス

SUS440Cまたは13Cr系ステンレス

高周波焼入れ

硬質クロムメッキ

20 ～ 400

精密洗浄

高周波焼入(56HRC～)

2.6 ～ 3

SUS440Cまたは13Cr系ステンレス

硬質クロムメッキ

1個

クリーン洗浄

[ステンレス] SUS440Cまたは13Cr系ステンレス

SUS440Cまたは13Cr系ステンレス

高周波焼入れ

硬質クロムメッキ

15 ～ 900

精密洗浄

高周波焼入(56HRC～)

SUS440Cまたは13Cr系ステンレス

硬質クロムメッキ

1個

クリーン洗浄

[ステンレス] SUS440Cまたは13Cr系ステンレス

SUS440Cまたは13Cr系ステンレス

高周波焼入れ

硬質クロムメッキ

15 ～ 1100

精密洗浄

高周波焼入(56HRC～)

3 ～ 5

SUS440Cまたは13Cr系ステンレス

硬質クロムメッキ

1個

クリーン洗浄

[ステンレス] SUS440Cまたは13Cr系ステンレス

SUS440Cまたは13Cr系ステンレス

高周波焼入れ

硬質クロムメッキ

15 ～ 1200

精密洗浄

高周波焼入(56HRC～)

3 ～ 6

SUS440Cまたは13Cr系ステンレス

硬質クロムメッキ

1個

クリーン洗浄

[ステンレス] SUS440Cまたは13Cr系ステンレス

SUS440Cまたは13Cr系ステンレス

高周波焼入れ

硬質クロムメッキ

15 ～ 1200

精密洗浄

高周波焼入(56HRC～)

SUS440Cまたは13Cr系ステンレス

硬質クロムメッキ

1個

クリーン洗浄

[ステンレス] SUS440Cまたは13Cr系ステンレス

SUS440Cまたは13Cr系ステンレス

高周波焼入れ

硬質クロムメッキ

15 ～ 1400

精密洗浄

高周波焼入(56HRC～)

3 ～ 8

SUS440Cまたは13Cr系ステンレス

硬質クロムメッキ

1個

クリーン洗浄

[ステンレス] SUS440Cまたは13Cr系ステンレス

SUS440Cまたは13Cr系ステンレス

高周波焼入れ

硬質クロムメッキ

15 ～ 1400

精密洗浄

高周波焼入(56HRC～)

6 ～ 8

SUS440Cまたは13Cr系ステンレス

硬質クロムメッキ

1個

クリーン洗浄

[ステンレス] SUS440Cまたは13Cr系ステンレス

SUS440Cまたは13Cr系ステンレス

高周波焼入れ

硬質クロムメッキ

15 ～ 1400

精密洗浄

高周波焼入(56HRC～)

SUS440Cまたは13Cr系ステンレス

硬質クロムメッキ

1個

クリーン洗浄

[ステンレス] SUS440Cまたは13Cr系ステンレス

SUS440Cまたは13Cr系ステンレス

高周波焼入れ

硬質クロムメッキ

15 ～ 1400

精密洗浄

高周波焼入(56HRC～)

3 ～ 8

SUS440Cまたは13Cr系ステンレス

硬質クロムメッキ

1個

クリーン洗浄

[ステンレス] SUS440Cまたは13Cr系ステンレス

SUS440Cまたは13Cr系ステンレス

高周波焼入れ

硬質クロムメッキ

15 ～ 1400

精密洗浄

高周波焼入(56HRC～)

6 ～ 8

SUS440Cまたは13Cr系ステンレス

硬質クロムメッキ

1個

クリーン洗浄

[ステンレス] SUS440Cまたは13Cr系ステンレス

SUS440Cまたは13Cr系ステンレス

高周波焼入れ

硬質クロムメッキ

15 ～ 1400

精密洗浄

高周波焼入(56HRC～)

SUS440Cまたは13Cr系ステンレス

硬質クロムメッキ

1個

クリーン洗浄

[ステンレス] SUS440Cまたは13Cr系ステンレス

SUS440Cまたは13Cr系ステンレス

高周波焼入れ

硬質クロムメッキ

15 ～ 1400

精密洗浄

高周波焼入(56HRC～)

3 ～ 10

SUS440Cまたは13Cr系ステンレス

硬質クロムメッキ

1個

クリーン洗浄

[ステンレス] SUS440Cまたは13Cr系ステンレス

SUS440Cまたは13Cr系ステンレス

高周波焼入れ

硬質クロムメッキ

15 ～ 1400

精密洗浄

高周波焼入(56HRC～)

6 ～ 10

SUS440Cまたは13Cr系ステンレス

硬質クロムメッキ

1個

クリーン洗浄

[ステンレス] SUS440Cまたは13Cr系ステンレス

SUS440Cまたは13Cr系ステンレス

高周波焼入れ

硬質クロムメッキ

15 ～ 1400

精密洗浄

高周波焼入(56HRC～)

8 ～ 10

SUS440Cまたは13Cr系ステンレス

硬質クロムメッキ

1個

クリーン洗浄

[ステンレス] SUS440Cまたは13Cr系ステンレス

SUS440Cまたは13Cr系ステンレス

高周波焼入れ

硬質クロムメッキ

15 ～ 1400

精密洗浄

高周波焼入(56HRC～)

4 ～ 10

SUS440Cまたは13Cr系ステンレス

硬質クロムメッキ

1個

クリーン洗浄

[ステンレス] SUS440Cまたは13Cr系ステンレス

SUS440Cまたは13Cr系ステンレス

高周波焼入れ

硬質クロムメッキ

15 ～ 1400

精密洗浄

高周波焼入(56HRC～)

6 ～ 10

SUS440Cまたは13Cr系ステンレス

硬質クロムメッキ

1個

クリーン洗浄

[ステンレス] SUS440Cまたは13Cr系ステンレス

SUS440Cまたは13Cr系ステンレス

高周波焼入れ

硬質クロムメッキ

15 ～ 1400

精密洗浄

高周波焼入(56HRC～)

8 ～ 10

SUS440Cまたは13Cr系ステンレス

硬質クロムメッキ

1個

クリーン洗浄

[ステンレス] SUS440Cまたは13Cr系ステンレス

SUS440Cまたは13Cr系ステンレス

高周波焼入れ

硬質クロムメッキ

30 ～ 1400

精密洗浄

高周波焼入(56HRC～)

4 ～ 12

SUS440Cまたは13Cr系ステンレス

硬質クロムメッキ

1個

クリーン洗浄

[ステンレス] SUS440Cまたは13Cr系ステンレス

SUS440Cまたは13Cr系ステンレス

高周波焼入れ

硬質クロムメッキ

30 ～ 1400

精密洗浄

高周波焼入(56HRC～)

6 ～ 12

SUS440Cまたは13Cr系ステンレス

硬質クロムメッキ

1個

クリーン洗浄

[ステンレス] SUS440Cまたは13Cr系ステンレス

SUS440Cまたは13Cr系ステンレス

高周波焼入れ

硬質クロムメッキ

30 ～ 1400

精密洗浄

高周波焼入(56HRC～)

8 ～ 12

SUS440Cまたは13Cr系ステンレス

硬質クロムメッキ

1個

クリーン洗浄

[ステンレス] SUS440Cまたは13Cr系ステンレス

SUS440Cまたは13Cr系ステンレス

高周波焼入れ

硬質クロムメッキ

30 ～ 1400

精密洗浄

高周波焼入(56HRC～)

4 ～ 12

SUS440Cまたは13Cr系ステンレス

硬質クロムメッキ

1個

クリーン洗浄

[ステンレス] SUS440Cまたは13Cr系ステンレス

SUS440Cまたは13Cr系ステンレス

高周波焼入れ

硬質クロムメッキ

30 ～ 1400

精密洗浄

高周波焼入(56HRC～)

6 ～ 12

SUS440Cまたは13Cr系ステンレス

硬質クロムメッキ

1個

クリーン洗浄

[ステンレス] SUS440Cまたは13Cr系ステンレス

SUS440Cまたは13Cr系ステンレス

高周波焼入れ

硬質クロムメッキ

30 ～ 1400

精密洗浄

高周波焼入(56HRC～)

8 ～ 14

SUS440Cまたは13Cr系ステンレス

硬質クロムメッキ

1個

クリーン洗浄

[ステンレス] SUS440Cまたは13Cr系ステンレス

SUS440Cまたは13Cr系ステンレス

高周波焼入れ

硬質クロムメッキ

35 ～ 1400

精密洗浄

高周波焼入(56HRC～)

4 ～ 16

SUS440Cまたは13Cr系ステンレス

硬質クロムメッキ

1個

クリーン洗浄

[ステンレス] SUS440Cまたは13Cr系ステンレス

SUS440Cまたは13Cr系ステンレス

高周波焼入れ

硬質クロムメッキ

35 ～ 1400

精密洗浄

高周波焼入(56HRC～)

6 ～ 16

SUS440Cまたは13Cr系ステンレス

硬質クロムメッキ

1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	5日目	PSSFGT6
- ( - )	5日目	PSSFGT8
- ( - )	5日目	PSSFGT10
- ( - )	5日目	PSSFGT10
- ( - )	5日目	PSSFGT12
- ( - )	5日目	PSSFGT12
- ( - )	5日目	PSSFGT12
- ( - )	5日目	PSSFGT13
- ( - )	5日目	PSSFGT13
- ( - )	5日目	PSSFGT13
- ( - )	5日目	PSSFGT15
- ( - )	5日目	PSSFGT15
- ( - )	5日目	PSSFGT15
- ( - )	5日目	PSSFGT16
- ( - )	5日目	PSSFGT16
- ( - )	5日目	PSSFGT16
- ( - )	5日目	PSSFGT18
- ( - )	5日目	PSSFGT18
- ( - )	5日目	PSSFGT18
- ( - )	5日目	PSSFGT20
- ( - )	5日目	PSSFGT20
- ( - )	5日目	PSSFGT20
- ( - )	5日目	PSSFGT25
- ( - )	5日目	PSSFGT25
- ( - )	5日目	PSSFGT25
- ( - )	5日目	PSSFGT30
- ( - )	5日目	PSSFGT30
- ( - )	5日目	PSSFGT30
- ( - )	6日目	PSSFGT35
- ( - )	6日目	PSSFGT35
- ( - )	6日目	PSSFGT40
- ( - )	6日目	PSSFGT40
- ( - )	6日目	PSSFGT50
- ( - )	6日目	PSSFGT50
- ( - )	5日目	PSSFJT4
- ( - )	5日目	PSSFJT5
- ( - )	5日目	PSSFJT6
- ( - )	5日目	PSSFJT8
- ( - )	5日目	PSSFJT10
- ( - )	5日目	PSSFJT10
- ( - )	5日目	PSSFJT12
- ( - )	5日目	PSSFJT12
- ( - )	5日目	PSSFJT12
- ( - )	5日目	PSSFJT13
- ( - )	5日目	PSSFJT13
- ( - )	5日目	PSSFJT13
- ( - )	5日目	PSSFJT15
- ( - )	5日目	PSSFJT15
- ( - )	5日目	PSSFJT15
- ( - )	5日目	PSSFJT16
- ( - )	5日目	PSSFJT16
- ( - )	5日目	PSSFJT16
- ( - )	5日目	PSSFJT18
- ( - )	5日目	PSSFJT18
- ( - )	5日目	PSSFJT18
- ( - )	5日目	PSSFJT20
- ( - )	5日目	PSSFJT20
- ( - )	5日目	PSSFJT20
- ( - )	5日目	PSSFJT25
- ( - )	5日目	PSSFJT25

...

基本情報
納期・価格

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

【技術コンテンツ】
選定や追加工、焼き入れなどについての技術情報をご用意しております！

シャフト選定手順追加工・公差変更寸法公差回転軸との違い焼き入れ詳細よくある質問

ご注意

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

技術情報

納期・価格

価格表

SUS304　硬質クロムメッキ

D	￥基準単価
	SL-PSSFGT					SH-PSSFGT
	最短L	L101	L201	L401	L601	最短L	L101	L201	L401	L601
	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜
	100	200	400	600	800	100	200	400	600	800
6	1,910	2,390	3,040	4,260	5,020	2,510	2,990	4,000	5,760	6,520
8	1,920	2,410	3,060	4,300	5,240	2,520	3,010	4,020	5,800	6,740
10	1,920	2,410	3,060	4,190	5,090	2,520	3,010	4,020	5,690	6,590
12・13	2,010	2,550	3,350	4,670	5,810	2,610	3,150	4,310	6,170	7,310
15・16	2,210	2,890	4,090	5,060	6,320	2,810	3,490	5,050	6,560	7,820
18・20	2,440	3,260	4,290	5,350	7,030	3,040	3,860	5,250	6,850	8,530
25	2,560	3,460	5,150	6,480	8,170	3,060	3,890	5,820	7,610	9,180
30	2,700	3,710	5,600	7,010	9,000	3,190	4,120	6,230	8,100	9,940
35	2,880	4,010	5,810	8,170	10,500	3,360	4,400	6,430	9,180	11,330
40	3,210	4,560	6,780	9,630	12,510	3,660	4,910	7,330	10,530	13,190
50	4,130	6,060	8,810	12,670	16,870	4,510	6,300	9,210	13,340	17,230

SUS440Cまたは13Cr系ステンレス　D公差g6

D	￥基準単価
	SL-SSFJT										SH-SSFJT
	最短L	L51	L101	L151	L201	L251	L301	L351	L401	L451	最短L	L51	L101	L151	L201	L251	L301	L351	L401	L451
	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜
	50	100	150	200	250	300	350	400	450	500	50	100	150	200	250	300	350	400	450	500
4	2,060	2,230	2,380	2,680	3,560	3,560	－	－	－	－	2,660	2,830	2,980	3,280	4,360	4,360	－	－	－	－
5	2,060	2,230	2,380	2,680	3,560	3,560	5,010	5,010	－	－	2,660	2,830	2,980	3,280	4,360	4,360	6,010	6,010	－	－
6	1,720	1,890	2,050	2,220	2,860	3,010	4,460	4,580	4,720	4,860	2,320	2,490	2,650	2,820	3,660	3,810	5,460	5,580	5,720	5,860
8	1,750	1,930	2,110	2,280	2,950	3,090	4,540	4,690	4,830	4,990	2,350	2,530	2,710	2,880	3,750	3,890	5,540	5,690	5,830	5,990
10	1,790	1,960	2,150	2,320	2,990	3,160	4,610	4,760	4,910	5,060	2,390	2,560	2,750	2,920	3,790	3,960	5,610	5,760	5,910	6,060
12	1,830	2,050	2,260	2,470	3,170	3,340	4,820	5,010	5,190	5,380	2,430	2,650	2,860	3,070	3,970	4,140	5,820	6,010	6,190	6,380
13	1,850	2,080	2,310	2,520	3,220	3,420	4,910	5,100	5,290	5,490	2,450	2,680	2,910	3,120	4,020	4,220	5,910	6,100	6,290	6,490
15	1,900	2,170	2,430	2,680	3,400	3,630	5,160	5,380	5,610	5,840	2,500	2,770	3,030	3,280	4,200	4,430	6,160	6,380	6,610	6,840
16	1,930	2,210	2,480	2,720	3,460	3,700	5,230	5,470	5,710	5,940	2,530	2,810	3,080	3,320	4,260	4,500	6,230	6,470	6,710	6,940
18	1,970	2,290	2,560	2,840	3,600	3,870	5,430	5,690	5,950	6,220	2,570	2,890	3,160	3,440	4,400	4,670	6,430	6,690	6,950	7,220
20	1,970	2,290	2,560	2,840	3,600	3,870	5,430	5,690	5,950	6,220	2,570	2,890	3,160	3,440	4,400	4,670	6,430	6,690	6,950	7,220
25	2,320	2,810	3,270	3,730	4,690	5,160	6,930	7,390	7,840	8,310	2,920	3,410	3,870	4,330	5,490	5,960	7,930	8,390	8,840	9,310
30	2,470	3,060	3,630	4,190	5,260	5,820	7,690	7,800	8,830	8,870	3,070	3,660	4,230	4,790	6,060	6,620	8,690	8,800	9,830	9,870
35	2,480	3,140	3,810	4,440	5,990	5,990	7,810	7,810	8,880	8,880	3,080	3,740	4,410	5,040	6,790	6,790	8,810	8,810	9,880	9,880
40	2,710	3,550	4,320	5,090	6,870	6,870	8,820	8,820	10,140	10,140	3,310	4,150	4,920	5,690	7,670	7,670	9,820	9,820	11,140	11,140
50	－	－	5,710	6,840	8,940	8,940	10,920	10,920	12,780	12,780	12,780	12,780	6,310	7,440	9,740	9,740	11,920	11,920	13,780	13,780

D	￥基準単価
	SL-SSFJT						SH-SSFJT
	L501	L551	L601	L651	L701	L751	L501	L551	L601	L651	L701	L751
	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜
	550	600	650	700	750	800	550	600	650	700	750	800
6	5,000	5,140	5,260	5,400	5,530	5,670	6,000	6,140	6,260	6,400	6,530	6,670
8	5,140	5,270	5,420	5,570	5,710	5,860	6,140	6,270	6,420	6,570	6,710	6,860
10	5,220	5,380	5,520	5,680	5,840	5,980	6,220	6,380	6,520	6,680	6,840	6,980
12	5,550	5,730	5,920	6,100	6,280	6,470	6,550	6,730	6,920	7,100	7,280	7,470
13	5,690	5,880	6,080	6,270	6,460	6,650	6,690	6,880	7,080	7,270	7,460	7,650
15	6,070	6,290	6,510	6,750	6,970	7,190	7,070	7,290	7,510	7,750	7,970	8,190
16	6,180	6,420	6,650	6,910	7,140	7,370	7,180	7,420	7,650	7,910	8,140	8,370
18	6,480	6,750	7,010	7,270	7,530	7,810	7,480	7,750	8,010	8,270	8,530	8,810
20	6,480	6,750	7,010	7,270	7,530	7,810	7,480	7,750	8,010	8,270	8,530	8,810
25	8,780	9,230	9,690	10,150	10,610	11,070	9,780	10,230	10,690	11,150	11,610	12,070
30	9,910	9,950	11,080	11,640	12,230	12,360	10,910	10,950	12,080	12,640	13,230	13,360
35	9,960	9,960	12,370	12,370	12,370	12,370	10,960	10,960	13,370	13,370	13,370	13,370
40	11,480	11,480	14,470	14,470	14,470	14,470	12,480	12,480	15,470	15,470	15,470	15,470
50	14,650	14,650	19,000	19,000	19,000	19,000	15,650	15,650	20,000	20,000	20,000	20,000

SUS440Cまたは13Cr系ステンレス　D公差h5

D	￥基準単価
	SL-SSFUT										SH-SSFUT
	最短L	L51	L101	L151	L201	L251	L301	L351	L401	L451	最短L	L51	L101	L151	L201	L251	L301	L351	L401	L451
	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜
	50	100	150	200	250	300	350	400	450	500	50	100	150	200	250	300	350	400	450	500
4	2,560	2,740	2,900	3,210	4,110	4,110	－	－	－	－	3,160	3,340	3,500	3,810	4,910	4,910	－	－	－	－
5	2,560	2,740	2,900	3,210	4,110	4,110	5,570	5,570	－	－	3,160	3,340	3,500	3,810	4,910	4,910	6,570	6,570	－	－
6	2,210	2,380	2,550	2,730	3,380	3,530	4,990	5,120	5,260	5,410	2,810	2,980	3,150	3,330	4,180	4,330	5,990	6,120	6,260	6,410
8	2,230	2,410	2,600	2,780	3,460	3,620	5,070	5,230	5,380	5,540	2,830	3,010	3,200	3,380	4,260	4,420	6,070	6,230	6,380	6,540
10	2,280	2,460	2,660	2,830	3,510	3,690	5,150	5,310	5,460	5,620	2,880	3,060	3,260	3,430	4,310	4,490	6,150	6,310	6,460	6,620
12	2,320	2,550	2,770	2,990	3,700	3,880	5,370	5,570	5,750	5,950	2,920	3,150	3,370	3,590	4,500	4,680	6,370	6,570	6,750	6,950
13	2,340	2,580	2,820	3,040	3,750	3,960	5,460	5,670	5,870	6,070	2,940	3,180	3,420	3,640	4,550	4,760	6,460	6,670	6,870	7,070
15	2,390	2,680	2,950	3,210	3,940	4,190	5,720	5,950	6,200	6,430	2,990	3,280	3,550	3,810	4,740	4,990	6,720	6,950	7,200	7,430
16	2,410	2,720	3,000	3,250	4,010	4,250	5,800	6,060	6,300	6,550	3,010	3,320	3,600	3,850	4,810	5,050	6,800	7,060	7,300	7,550
18	2,470	2,790	3,080	3,380	4,150	4,430	6,020	6,280	6,560	6,830	3,070	3,390	3,680	3,980	4,950	5,230	7,020	7,280	7,560	7,830
20	2,470	2,790	3,080	3,380	4,150	4,430	6,020	6,280	6,560	6,830	3,070	3,390	3,680	3,980	4,950	5,230	7,020	7,280	7,560	7,830
25	2,790	3,290	3,740	4,220	5,170	5,640	7,400	7,860	8,320	8,790	3,390	3,890	4,340	4,820	5,970	6,440	8,400	8,860	9,320	9,790
30	2,940	3,540	4,110	4,670	5,740	6,310	8,170	8,280	9,300	9,360	3,540	4,140	4,710	5,270	6,540	7,110	9,170	9,280	10,300	10,360
35	2,950	3,620	4,280	4,930	6,480	6,480	8,290	8,290	9,370	9,370	3,550	4,220	4,880	5,530	7,280	7,280	9,290	9,290	10,370	10,370
40	3,190	4,020	4,800	5,570	7,350	7,350	9,290	9,290	10,620	10,620	3,790	4,620	5,400	6,170	8,150	8,150	10,290	10,290	11,620	11,620
50	－	－	6,180	7,320	9,420	9,420	11,410	11,410	13,250	13,250	13,250	13,250	6,780	7,920	10,220	10,220	12,410	12,410	14,250	14,250

D	￥基準単価
	SL-SSFUT						SH-SSFUT
	L501	L551	L601	L651	L701	L751	L501	L551	L601	L651	L701	L751
	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜
	550	600	650	700	750	800	550	600	650	700	750	800
6	5,550	5,700	5,840	5,970	6,110	6,260	6,550	6,700	6,840	6,970	7,110	7,260
8	5,700	5,850	5,990	6,150	6,300	6,460	6,700	6,850	6,990	7,150	7,300	7,460
10	5,790	5,950	6,100	6,270	6,430	6,590	6,790	6,950	7,100	7,270	7,430	7,590
12	6,130	6,320	6,520	6,710	6,910	7,100	7,130	7,320	7,520	7,710	7,910	8,100
13	6,280	6,480	6,690	6,880	7,090	7,290	7,280	7,480	7,690	7,880	8,090	8,290
15	6,680	6,920	7,150	7,390	7,630	7,860	7,680	7,920	8,150	8,390	8,630	8,860
16	6,800	7,040	7,290	7,550	7,810	8,050	7,800	8,040	8,290	8,550	8,810	9,050
18	7,110	7,390	7,670	7,930	8,210	8,510	8,110	8,390	8,670	8,930	9,210	9,510
20	7,110	7,390	7,670	7,930	8,210	8,510	8,110	8,390	8,670	8,930	9,210	9,510
25	9,260	9,700	10,170	10,630	11,080	11,560	10,260	10,700	11,170	11,630	12,080	12,560
30	10,390	10,420	11,570	12,130	12,710	12,830	11,390	11,420	12,570	13,130	13,710	13,830
35	10,440	10,440	12,850	12,850	12,850	12,850	11,440	11,440	13,850	13,850	13,850	13,850
40	11,960	11,960	14,950	14,950	14,950	14,950	12,960	12,960	15,950	15,950	15,950	15,950
50	15,120	15,120	19,470	19,470	19,470	19,470	16,120	16,120	20,470	20,470	20,470	20,470

SUS440Cまたは13Cr系ステンレス　硬質クロムメッキ　D公差g6

D	￥基準単価
	SL-PSSFJT										SH-PSSFJT
	最短L	L51	L101	L151	L201	L251	L301	L351	L401	L451	最短L	L51	L101	L151	L201	L251	L301	L351	L401	L451
	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜
	50	100	150	200	250	300	350	400	450	500	50	100	150	200	250	300	350	400	450	500
4	2,220	2,480	2,900	3,340	4,370	4,370	－	－	－	－	2,820	3,080	3,500	3,940	5,170	5,170	－	－	－	－
5	2,220	2,480	2,900	3,340	4,370	4,370	5,890	5,890	－	－	2,820	3,080	3,500	3,940	5,170	5,170	6,890	6,890	－	－
6	1,860	2,110	2,340	2,560	3,270	3,490	4,990	5,190	5,390	5,590	2,460	2,710	2,940	3,160	4,070	4,290	5,990	6,190	6,390	6,590
8	1,880	2,130	2,370	2,600	3,330	3,530	5,040	5,240	5,450	5,650	2,480	2,730	2,970	3,200	4,130	4,330	6,040	6,240	6,450	6,650
10	1,920	2,170	2,430	2,680	3,410	3,620	5,150	5,360	5,580	5,800	2,520	2,770	3,030	3,280	4,210	4,420	6,150	6,360	6,580	6,800
12	1,990	2,310	2,590	2,890	3,640	3,910	5,470	5,730	5,990	6,270	2,590	2,910	3,190	3,490	4,440	4,710	6,470	6,730	6,990	7,270
13	2,010	2,330	2,640	2,920	3,700	3,960	5,540	5,810	6,090	6,350	2,610	2,930	3,240	3,520	4,500	4,760	6,540	6,810	7,090	7,350
15	2,100	2,480	2,830	3,170	3,990	4,320	5,950	6,290	6,610	6,950	2,700	3,080	3,430	3,770	4,790	5,120	6,950	7,290	7,610	7,950
16	2,120	2,520	2,890	3,220	4,070	4,410	6,060	6,390	6,740	7,080	2,720	3,120	3,490	3,820	4,870	5,210	7,060	7,390	7,740	8,080
18	2,240	2,720	3,170	3,590	4,520	4,960	6,680	7,110	7,540	7,970	2,840	3,320	3,770	4,190	5,320	5,760	7,680	8,110	8,540	8,970
20	2,240	2,720	3,170	3,590	4,520	4,960	6,680	7,110	7,540	7,970	2,840	3,320	3,770	4,190	5,320	5,760	7,680	8,110	8,540	8,970
25	2,650	3,360	4,030	4,710	5,910	6,580	8,570	9,260	9,920	10,610	3,250	3,960	4,630	5,310	6,710	7,380	9,570	10,260	10,920	11,610
30	2,820	3,660	4,460	5,280	6,580	7,400	9,520	9,800	11,130	11,320	3,420	4,260	5,060	5,880	7,380	8,200	10,520	10,800	12,130	12,320
35	2,990	3,950	4,880	5,780	7,790	7,790	9,810	9,810	11,330	11,330	3,590	4,550	5,480	6,380	8,590	8,590	10,810	10,810	12,330	12,330
40	3,350	4,500	5,590	6,690	9,030	9,030	11,260	11,260	13,150	13,150	3,950	5,100	6,190	7,290	9,830	9,830	12,260	12,260	14,150	14,150
50	－	－	7,600	9,210	11,940	11,940	14,240	14,240	16,870	16,870	16,870	16,870	8,200	9,810	12,740	12,740	15,240	15,240	17,870	17,870

D	￥基準単価
	SL-PSSFJT						SH-PSSFJT
	L501	L551	L601	L651	L701	L751	L501	L551	L601	L651	L701	L751
	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜
	550	600	650	700	750	800	550	600	650	700	750	800
6	5,790	5,980	5,760	5,940	6,120	6,290	6,790	6,980	6,760	6,940	7,120	7,290
8	5,870	6,070	6,280	6,480	6,690	6,880	6,870	7,070	7,280	7,480	7,690	7,880
10	6,020	6,240	6,440	6,660	6,870	7,100	7,020	7,240	7,440	7,660	7,870	8,100
12	6,520	6,790	7,050	7,320	7,580	7,850	7,520	7,790	8,050	8,320	8,580	8,850
13	6,630	6,910	7,180	7,450	7,720	7,990	7,630	7,910	8,180	8,450	8,720	8,990
15	7,270	7,610	7,920	8,260	8,590	8,920	8,270	8,610	8,920	9,260	9,590	9,920
16	7,410	7,750	8,100	8,430	8,780	9,130	8,410	8,750	9,100	9,430	9,780	10,130
18	8,400	8,830	9,260	9,690	10,130	10,550	9,400	9,830	10,260	10,690	11,130	11,550
20	8,400	8,830	9,260	9,690	10,130	10,550	9,400	9,830	10,260	10,690	11,130	11,550
25	11,300	11,980	12,650	13,340	14,020	14,700	12,300	12,980	13,650	14,340	15,020	15,700
30	12,750	12,870	14,370	15,190	15,990	16,280	13,750	13,870	15,370	16,190	16,990	17,280
35	12,880	12,880	16,290	16,290	16,290	16,290	13,880	13,880	17,290	17,290	17,290	17,290
40	15,010	15,010	19,250	19,250	19,250	19,250	16,010	16,010	20,250	20,250	20,250	20,250
50	19,490	19,490	25,680	25,680	25,680	25,680	20,490	20,490	26,680	26,680	26,680	26,680

SUS440Cまたは13Cr系ステンレス　硬質クロムメッキ　D公差h5

D	￥基準単価
	SL-PSSFUT										SH-PSSFUT
	最短L	L51	L101	L151	L201	L251	L301	L351	L401	L451	最短L	L51	L101	L151	L201	L251	L301	L351	L401	L451
	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜
	50	100	150	200	250	300	350	400	450	500	50	100	150	200	250	300	350	400	450	500
4	2,730	3,000	3,440	3,900	4,960	4,960	－	－	－	－	3,330	3,600	4,040	4,500	5,760	5,760	－	－	－	－
5	2,730	3,000	3,440	3,900	4,960	4,960	6,490	6,490	－	－	3,330	3,600	4,040	4,500	5,760	5,760	7,490	7,490	－	－
6	2,350	2,600	2,850	3,080	3,800	4,030	5,540	5,750	5,960	6,170	2,950	3,200	3,450	3,680	4,600	4,830	6,540	6,750	6,960	7,170
8	2,370	2,630	2,890	3,130	3,870	4,080	5,600	5,810	6,040	6,250	2,970	3,230	3,490	3,730	4,670	4,880	6,600	6,810	7,040	7,250
10	2,400	2,680	2,950	3,210	3,950	4,170	5,710	5,930	6,160	6,400	3,000	3,280	3,550	3,810	4,750	4,970	6,710	6,930	7,160	7,400
12	2,490	2,820	3,120	3,430	4,200	4,470	6,060	6,320	6,600	6,880	3,090	3,420	3,720	4,030	5,000	5,270	7,060	7,320	7,600	7,880
13	2,510	2,840	3,170	3,460	4,250	4,540	6,120	6,410	6,700	6,980	3,110	3,440	3,770	4,060	5,050	5,340	7,120	7,410	7,700	7,980
15	2,590	3,000	3,370	3,720	4,570	4,910	6,560	6,920	7,240	7,610	3,190	3,600	3,970	4,320	5,370	5,710	7,560	7,920	8,240	8,610
16	2,610	3,040	3,430	3,780	4,640	5,000	6,660	7,010	7,380	7,730	3,210	3,640	4,030	4,380	5,440	5,800	7,660	8,010	8,380	8,730
18	2,750	3,250	3,720	4,160	5,120	5,570	7,320	7,760	8,220	8,670	3,350	3,850	4,320	4,760	5,920	6,370	8,320	8,760	9,220	9,670
20	2,750	3,250	3,720	4,160	5,120	5,570	7,320	7,760	8,220	8,670	3,350	3,850	4,320	4,760	5,920	6,370	8,320	8,760	9,220	9,670
25	3,130	3,840	4,520	5,190	6,380	7,060	9,040	9,730	10,400	11,080	3,730	4,440	5,120	5,790	7,180	7,860	10,040	10,730	11,400	12,080
30	3,300	4,130	4,940	5,750	7,060	7,870	9,990	10,270	11,600	11,800	3,900	4,730	5,540	6,350	7,860	8,670	10,990	11,270	12,600	12,800
35	3,470	4,420	5,350	6,270	8,260	8,260	10,280	10,280	11,810	11,810	4,070	5,020	5,950	6,870	9,060	9,060	11,280	11,280	12,810	12,810
40	3,830	4,970	6,060	7,170	9,510	9,510	11,730	11,730	13,620	13,620	4,430	5,570	6,660	7,770	10,310	10,310	12,730	12,730	14,620	14,620
50	－	－	8,070	9,680	12,430	12,430	14,710	14,710	17,350	17,350	17,350	17,350	8,670	10,280	13,230	13,230	15,710	15,710	18,350	18,350

D	￥基準単価
	SL-PSSFUT						SH-PSSFUT
	L501	L551	L601	L651	L701	L751	L501	L551	L601	L651	L701	L751
	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜
	550	600	650	700	750	800	550	600	650	700	750	800
6	6,390	6,590	6,350	6,550	6,740	6,920	7,390	7,590	7,350	7,550	7,740	7,920
8	6,470	6,680	6,910	7,110	7,330	7,530	7,470	7,680	7,910	8,110	8,330	8,530
10	6,620	6,850	7,060	7,300	7,520	7,750	7,620	7,850	8,060	8,300	8,520	8,750
12	7,160	7,440	7,710	7,990	8,270	8,550	8,160	8,440	8,710	8,990	9,270	9,550
13	7,270	7,550	7,850	8,120	8,410	8,700	8,270	8,550	8,850	9,120	9,410	9,700
15	7,930	8,290	8,620	8,980	9,320	9,670	8,930	9,290	9,620	9,980	10,320	10,670
16	8,090	8,440	8,810	9,160	9,520	9,890	9,090	9,440	9,810	10,160	10,520	10,890
18	9,130	9,590	10,030	10,490	10,940	11,390	10,130	10,590	11,030	11,490	11,940	12,390
20	9,130	9,590	10,030	10,490	10,940	11,390	10,130	10,590	11,030	11,490	11,940	12,390
25	11,770	12,450	13,120	13,820	14,500	15,190	12,770	13,450	14,120	14,820	15,500	16,190
30	13,220	13,340	14,840	15,660	16,460	16,750	14,220	14,340	15,840	16,660	17,460	17,750
35	13,350	13,350	16,760	16,760	16,760	16,760	14,350	14,350	17,760	17,760	17,760	17,760
40	15,500	15,500	19,730	19,730	19,730	19,730	16,500	16,500	20,730	20,730	20,730	20,730
50	19,960	19,960	26,160	26,160	26,160	26,160	20,960	20,960	27,160	27,160	27,160	27,160

SUJ2相当　低温黒色クロムメッキ

D	￥基準単価
	SL-RSFJT									SH-RSFJT
	最短L	L51	L101	L151	L201	L301	L401	L501	L601	最短L	L51	L101	L151	L201	L301	L401	L501	L601
	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜
	50	100	150	200	300	400	500	600	800	50	100	150	200	300	400	500	600	800
4	2,590	2,760	2,860	2,960	3,790	－	－	－	－	3,190	3,360	3,460	3,560	4,590	－	－	－	－
5	2,590	2,760	2,860	2,960	3,790	5,210	－	－	－	3,190	3,360	3,460	3,560	4,590	6,210	－	－	－
6	2,350	2,520	2,670	2,820	3,530	5,050	5,320	5,380	5,950	2,950	3,120	3,270	3,420	4,330	6,050	6,320	6,380	6,950
8	2,340	2,490	2,630	2,890	3,620	5,140	5,520	5,580	6,030	2,940	3,090	3,230	3,490	4,420	6,140	6,520	6,580	7,030
10	2,350	2,500	2,760	2,910	3,890	5,390	5,720	5,940	6,490	2,950	3,100	3,360	3,510	4,690	6,390	6,720	6,940	7,490
12	2,360	2,640	2,920	3,200	4,050	5,700	6,140	6,470	7,430	2,960	3,240	3,520	3,800	4,850	6,700	7,140	7,470	8,430
13	2,370	2,660	2,930	3,220	4,200	5,850	6,300	6,760	7,710	2,970	3,260	3,530	3,820	5,000	6,850	7,300	7,760	8,710
15	2,510	2,790	3,070	3,470	4,490	6,280	6,850	7,380	8,110	3,110	3,390	3,670	4,070	5,290	7,280	7,850	8,380	9,110
16	2,510	2,790	3,190	3,470	4,730	6,530	7,110	7,820	8,460	3,110	3,390	3,790	4,070	5,530	7,530	8,110	8,820	9,460
18	2,520	2,940	3,360	3,770	5,020	6,940	7,660	8,150	9,460	3,120	3,540	3,960	4,370	5,820	7,940	8,660	9,150	10,460
20	2,520	3,050	3,600	4,010	5,390	7,430	7,700	8,850	10,200	3,120	3,650	4,200	4,610	6,190	8,430	8,700	9,850	11,200
25	2,980	3,740	4,480	5,270	6,600	8,990	9,840	11,260	13,300	3,580	4,340	5,080	5,870	7,400	9,990	10,840	12,260	14,300
30	3,270	4,210	5,270	5,710	7,870	9,780	10,880	13,850	16,610	3,870	4,810	5,870	6,310	8,670	10,780	11,880	14,850	17,610

SUS440Cまたは13Cr系ステンレス　低温黒色クロムメッキ

D	￥基準単価
	SL-RSSFJT									SH-RSSFJT
	最短L	L51	L101	L151	L201	L301	L401	L501	L601	最短L	L51	L101	L151	L201	L301	L401	L501	L601
	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜	〜
	50	100	150	200	300	400	500	600	800	50	100	150	200	300	400	500	600	800
4	2,860	3,020	3,170	3,450	4,310	－	－	－	－	3,460	3,620	3,770	4,050	5,110	－	－	－	－
5	2,860	3,020	3,170	3,450	4,310	5,750	－	－	－	3,460	3,620	3,770	4,050	5,110	6,750	－	－	－
6	2,470	2,730	2,950	3,210	3,980	5,670	6,060	6,260	6,980	3,070	3,330	3,550	3,810	4,780	6,670	7,060	7,260	7,980
8	2,470	2,730	2,960	3,320	4,140	5,820	6,350	6,580	7,190	3,070	3,330	3,560	3,920	4,940	6,820	7,350	7,580	8,190
10	2,500	2,740	3,130	3,370	4,440	6,120	6,620	7,020	7,740	3,100	3,340	3,730	3,970	5,240	7,120	7,620	8,020	8,740
12	2,540	2,960	3,390	3,790	4,770	6,630	7,310	7,870	9,060	3,140	3,560	3,990	4,390	5,570	7,630	8,310	8,870	10,060
13	2,540	2,980	3,390	3,800	4,880	6,760	7,440	8,120	9,320	3,140	3,580	3,990	4,400	5,680	7,760	8,440	9,120	10,320
15	2,710	3,170	3,600	4,140	5,280	7,330	8,180	8,980	9,990	3,310	3,770	4,200	4,740	6,080	8,330	9,180	9,980	10,990
16	2,730	3,200	3,770	4,190	5,610	7,690	8,580	9,600	10,550	3,330	3,800	4,370	4,790	6,410	8,690	9,580	10,600	11,550
18	2,750	3,370	3,940	4,520	5,920	8,160	9,210	10,030	11,690	3,350	3,970	4,540	5,120	6,720	9,160	10,210	11,030	12,690
20	2,750	3,470	4,180	4,770	6,290	8,640	9,250	10,730	12,430	3,350	4,070	4,780	5,370	7,090	9,640	10,250	11,730	13,430
25	3,480	4,480	5,510	6,580	8,220	11,230	12,710	14,760	17,420	4,080	5,080	6,110	7,180	9,020	12,230	13,710	15,760	18,420
30	3,930	5,100	6,490	7,300	9,840	12,510	14,370	18,070	21,630	4,530	5,700	7,090	7,900	10,640	13,510	15,370	19,070	22,630

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～4	5〜12	13〜19	20〜49	50〜100	101～
値引率	基準単価	5%	10%	15%	25%	お見積り
出荷日	通常				＋7日	お見積り

[ ! ]軸径30以上、低温黒色クロムメッキ品は51本以上お見積りになります。
[ ! ]表示数量超えはWOSにてご確認ください。

納期

●D4～D30

日目出荷

[ NG ]ストーク適用不可

●D35～D50

日目出荷

[ NG ]ストーク適用不可

●低温黒色クロムメッキ品

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】シャフト　片端めねじタイプのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】シャフト　片端めねじタイプ	【クリーン洗浄品】シャフト　片端おねじ・片端めねじタイプ	【クリーン洗浄品】シャフト　片端おねじタイプ	【クリーン洗浄品】シャフト片端めねじスパナ溝付タイプ・キリ穴付タイプ	【クリーン洗浄品】シャフト　片端おねじ・片端めねじスパナ溝付タイプ・キリ穴タイプ	【クリーン洗浄品】シャフト　片端段付おねじ・片端めねじ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目〜	6日目〜	6日目〜	5日目〜	6日目〜	6日目〜
基本形状	ストレート	ストレート	ストレート	ストレート	ストレート	片端段付
軸端形状（左）	めねじ	おねじ	おねじ	めねじ	おねじ	おねじ
軸端形状（右）	加工なし	めねじ	加工なし	加工なし	めねじ	めねじ
軸端部直角度	直角度（0.2）	直角度（0.2）	直角度（0.2）	直角度（0.2）	直角度（0.2）	直角度（0.2）
材質証明書	対象	対象	対象	対象	対象	対象

リニアシャフトカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

絞り込み条件

chemSHERPA・RoHS

特性・用途

材質

詳細材質

熱処理

表面処理

軸径 D(φ)

長さ L(mm)

軸はめあい公差

洗浄方法

硬度

めねじ(並目・有効長：呼び径×2) [M](mm)

めねじ(並目・有効長：呼び径×3) [MD](mm)

めねじMを細目ねじ変更 [MSC](mm)

タイプ

CAD

出荷日

【クリーン洗浄品】シャフト 片端めねじタイプ

ご注意

外形図・規格表

規格表

追加工

真円度（M）、真直度（K）、L寸法公差、直角度

硬度・表面処理の注意点

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

この商品を見た人は、こんな商品も見ています

最近見た商品

リニアシャフトカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【クリーン洗浄品】シャフト　片端めねじタイプ
