【クリーン洗浄品】シャフト　両端おねじ軸径同寸

通常単価(税別): -

税込単価: -

通常出荷日：6日目～11日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...

詳細を確認

【Price Down】価格改定（値下げ）を行いました。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

詳細を確認

よく一緒に見られています

ミスミ

【クリーン洗浄品】シャフト　両端おねじスパナ溝付タイプ・キリ穴付タイプ

通常出荷日：6 日目～

未確定：候補が134型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

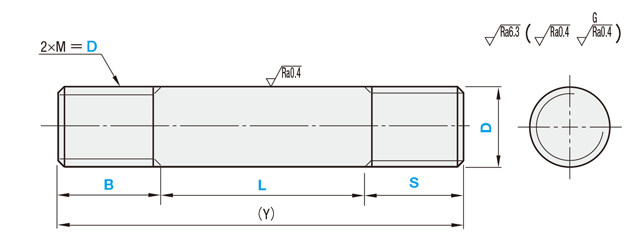

外形図・規格表
型番リスト
詳細情報

外形図・規格表

[ ! ]D部面粗度はメッキ品

メッキ無し品は

です。

Type			[ M ]材質	[ H ]硬度	[ S ]表面処理	洗浄方法
D公差f8	D公差g6	D公差h5	[ M ]材質	[ H ]硬度	[ S ]表面処理	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-PSSFGL	−	−	SUS304	−	硬質クロムメッキメッキ硬度HV750〜メッキ厚10μ以上	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-PSSFGL	−	−	SUS304	−	硬質クロムメッキメッキ硬度HV750〜メッキ厚10μ以上	精密洗浄	クラス1000	脱気2重梱包	クラス10
−	SL-SSFAL	SL-SSFUL	SUS440Cまたは 13Cr系ステンレス	高周波焼入有効硬化層深さ>>こちら SUJ2相当 58HRC〜 SUS440Cまたは 13Cr系ステンレス 56HRC〜	−	脱脂洗浄	一般環境	防錆梱包	一般環境
−	SH-SSFAL	SH-SSFUL			−	精密洗浄	クラス1000	脱気2重梱包	クラス10
−	SL-PSSFAL	SL-PSSFUL			硬質クロムメッキメッキ硬度HV750〜メッキ厚5μ以上	脱脂洗浄	一般環境	防錆梱包	一般環境
−	SH-PSSFAL	SH-PSSFUL			硬質クロムメッキメッキ硬度HV750〜メッキ厚5μ以上	精密洗浄	クラス1000	脱気2重梱包	クラス10
−	SL-RSFAL	−	SUJ2相当		低温黒色クロムメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
−	SH-RSFAL	−	SUJ2相当			精密洗浄	クラス1000	脱気2重梱包	クラス10
−	SL-RSSFAL	−	SUS440Cまたは 13Cr系ステンレス			脱脂洗浄	一般環境	防錆梱包	一般環境
−	SH-RSSFAL	−	SUS440Cまたは 13Cr系ステンレス			精密洗浄	クラス1000	脱気2重梱包	クラス10

[ ! ]D≦5のとき、全体焼入れとなる場合があります。
[ ! ]SUS440Cまたは13Cr系ステンレスの低温黒色クロムメッキ品には識別溝がつきます。>>こちら参照。
[ ! ]硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。>>こちら参照。
[ ! ]軸端加工部（ねじ有効長さ＋約10mm）加工のための焼きなましによる硬度低下の可能性があります。
[ ! ]L寸公差・真円度・真直度・直角度・同軸度・硬度変化 >>こちら
[ ! ]低温黒色クロムメッキの特長 >>こちら
[ ! ]SUS440Cまたは13Cr系ステンレス規格については>>こちら
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式	−	L	−	B	−	S
SL-PSSFGL20	−	300	−	B20	−	S15
SH-PSSFGL20	−	300	−	B20	−	S15

D公差
D	f8	g6	h5
3	−	−0.002 −0.008	0 −0.004
4		−0.004 −0.012	0 −0.005
5
6	−0.010 −0.028
8	−0.013 −0.035	−0.005 −0.014	0 −0.006
10
12	−0.016 −0.043	−0.006 −0.017	0 −0.008
16
20	−0.020 −0.053	−0.007 −0.020	0 −0.009
30

型式		指定1mm単位		M （並目）	(Y) Max.
Type	D	L	B・S	M （並目）	(Y) Max.
D公差f8 (D≧6) SL-PSSFGL SH-PSSFGL D公差g6 SL-SSFAL SH-SSFAL SL-PSSFAL SH-PSSFAL SL-RSFAL SH-RSFAL SL-RSSFAL SH-RSSFAL D公差h5 SL-SSFUL SH-SSFUL SL-PSSFUL SH-PSSFUL	3	25〜194	3〜15	3	200
	4	25〜292	4〜20	4	300
	5	25〜392	4〜25	5	400
	6	25〜790	5〜30	6	800
	8	25〜786	7〜40	8	800
	10	25〜784	8〜50	10	800
	16	25〜780	10〜80	16	800
	12	25〜782	9〜60	12	800
	20	25〜774	13〜100	20	800
	30	25〜764	18〜150	30	800

[ ! ]軸径同寸タイプはL寸法を優先しますので、B（S）寸法のねじ有効長さはB（S）−（Pitch×2）となります。
[ ! ]L部は不完全ねじ部を含みません。●低温黒色クロムメッキ品　[ ! ]L（Y）≧501の場合、B（S）≧10が必要です。

並目ねじ寸法
M	Pitch
3	0.5
4	0.7
5	0.8
6	1.0
8	1.25
10	1.5
12	1.75
16	2.0
20	2.5
30	3.5

■おねじ部C面取り詳細

ねじの呼びM	ピッチ P	面取りC (参考値)
3	0.50	0.50
4	0.70	0.75
5	0.80	0.75
6	1.00	1.00
8	1.25	1.25
10	1.50	1.50
12	1.75	1.75
16	2.00	2.00
20	2.50	2.50
24	3.00	3.00
30	3.50	3.50

おねじ先端C面取り

追加工詳細

・追加工詳細は下記よりご確認ください。
※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
※追加工による硬度低下の可能性があります。硬度・表面処理についてはこちらをご参照ください。

追加工コード

追加工内容

固定寸法

適用条件

指定例

￥/1Code

スパナ溝1箇所追加
シャフト両端おねじ軸径同寸関連画像1_追加工詳細

D	W	ℓ1
6	5	8
8	7
10	8
12	10	10
16	14
20	17
30	27	15

[ ! ]D=6以上適用
[ ! ]SC=指定1mm単位
[ ! ]SC+ℓ1≦L
[ ! ]SC≧0

[ NG ]WSCとの併用不可

SL-PSSFGL30-300-B30-S40-SC5

400

WSC

スパナ溝2箇所追加
シャフト両端おねじ軸径同寸関連画像2_追加工詳細

D	W	ℓ1
6	5	8
8	7
10	8
12	10	10
16	14
20	17
30	27	15

[ ! ]D=6以上適用
[ ! ]WSC, X =指定1mm単位
[ ! ]WSC+X+ℓ1×2＜L
[ ! ]WSC（X）≧0

[ NG ]同一平面上での加工不可
[ NG ]SCとの併用不可

SL-PSSFGL30-300-B30-S40-WSC15-X8

800

平面取り1箇所追加
シャフト両端おねじ軸径同寸関連画像3_追加工詳細

D	ｈ
3～5	0.5
6～16	1
20～30	2

[ ! ]FC,E=指定1mm単位
[ ! ]D≦30：FC≦5×D、
D≧35：FC≦3×D
[ ! ]E=0またはE≧2

[ NG ]WFCとの併用不可

SL-PSSFGL30-300-B30-S40-FC10-E8

200

WFC

平面取り2箇所追加
シャフト両端おねじ軸径同寸関連画像4_追加工詳細

D	ｈ
3～5	0.5
6～16	1
20～30	2

[ ! ]WFC,A,E=指定1mm単位
[ ! ]D≦30：WFC≦5×D、
D≧35：WFC≦3×D
[ ! ]A（E）=0またはA（E）≧2

[ NG ]同一平面上での加工不可
[ NG ]FCとの併用不可

SL-PSSFGL30-300-B30-S40-WFC10-A8-E20

400

90度平面取り1箇所追加
シャフト両端おねじ軸径同寸関連画像5_追加工詳細

D	b1	h
10	6	0.5
12～20	6	1.0
25	10
30	12

[ ! ]D=10～30適用
[ ! ]RC=指定1mm単位
[ ! ]RC+b1≦L
[ ! ]RC≧2

[ NG ]WRCとの併用不可

SL-PSSFGL30-300-B30-S40-RC10

500

WRC

90度平面取り2箇所追加
シャフト両端おねじ軸径同寸関連画像6_追加工詳細

D	b1	h
10	6	0.5
12～20	6	1.0
25	10
30	12

[ ! ]D=10～30適用
[ ! ]WRC=指定1mm単位
[ ! ]WRC+b1≦L
[ ! ]WRC（Y）≧2

[ NG ]同一平面上での加工不可
[ NG ]RCとの併用不可

SL-PSSFGL30-300-B30-S40-WRC10-Y10

1,000

PMC
PMS
QMC
QMS

おねじを細目ねじに変更シャフト両端おねじ軸径同寸関連画像7_追加工詳細

D	PMC												PMS
3	3
4	3	4
5	3	4	5
6	3	4	5	6
8	3	4	5	6	8
10		4	5	6	8	10							10
12			5	6	8	10	12						10	12
16			5	6	8	10	12	15					10	12	14
20				6	8	10	12	15	17	20			10	12	14	18
30					8	10	12	15	17	20	25	30	10	12	14	18
ピッチ	0.35	0.5		0.75	1.0						1.5		1.25	1.5

D	PMC	ピッチ	PMS	ピッチ
3	3	0.35
4	4	0.5
5	5	0.5
6	6	0.75
8	8	1.0
10	10		10	1.25
12	12		12	1.5
16	－	－
20	20	1.0
30	30	1.5

【ベアリングナット細目追加工】
左端を「PMC」、右端を「QMC」と指定

【シリンダ細目追加工】
左端を「PMS」、右端を「QMS」と指定

SL-PSSFGL30-300-B30-S40-PMC30

300

真円度（M）、真直度（K）、L寸法公差、直角度

■真直度測定方法

軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。

■真円度 M

外径f8のシャフト（焼きなし）

D		真円度 M
を超え	以下	真円度 M
5	10	0.011
10	18	0.014
18	30	0.017

単位：mm

■真直度 K

外径f8のシャフト（焼きなし）

L	真直度 K
L≦100	0.025以下
L＞100	（L/100）×0.025以下

単位：mm

■L寸法公差

外径f8のシャフト（焼きなし）

L		L寸法公差
を超え	以下	L寸法公差
24	30	±0.2
30	120	±0.3
120	400	±0.5
400	1000	±0.8
1000	1500	±1.2

単位：mm

■直角度

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程
