ミスミ

【クリーン洗浄品】アジャスタフット　ロータリータイプ

通常単価(税別): -

税込単価: -

通常出荷日：3日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...

詳細を確認

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

よく一緒に見られています

ミスミ

【クリーン洗浄品】アジャスタパッド　標準タイプ

通常出荷日：3 日目

よく一緒に見られています

ミスミ

【クリーン洗浄品】アジャスタパッド　完全固定タイプ

通常出荷日：3 日目

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

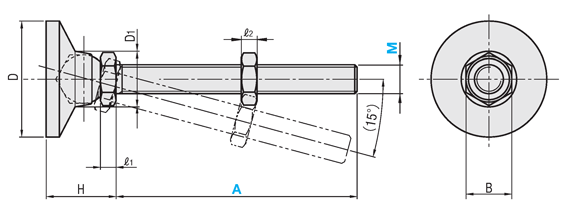

外形図・規格表
型番リスト
詳細情報

外形図・規格表

SH-LEMNS
SHD-LEMNS （ステンレス）

[ ! ]360°傾斜可能です。

Type	[ M ]材質	洗浄方法
		洗浄方法	洗浄環境	梱包形態	梱包環境
SH-LEMNS	SUS304	精密洗浄	クラス1000	脱気2重梱包	クラス10
SHD-LEMNS		電解研磨＋精密洗浄

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に【クリーン洗浄品】アジャスタフット　ロータリータイプ:関連画像

詳細図を記載しておりますので、ご確認ください。

規格表

型式

SHD-LEMNS16−130

型式		D	D₁	H	ℓ₁	ℓ₂	B	垂直耐荷重	質量	￥基準単価
Type	M－A							(kN)	(g)	SH-LEMNS	SHD-LEMNS
SL-LEMNS SH-LEMNS SHD-LEMNS (ステンレス)	10－75	32	21	22	6	8	17	11.0	342	3,410	4,400
	10－100								351	3,480	3,780
	12－75	48	23	29	7.5	10	19	16.0	378	4,100	4,400
	12－100								390	4,160	4,460
	16－100	64	27	32	10	13	24	28.3	430	5,430	5,730
	16－130								445	5,640	5,940

洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境
アルカリ系温純水		純水洗浄実施後超音波純水洗浄 ※3回実施		乾燥		防錆袋1重梱包

・精密洗浄　　（TYPE型式：SH-□□）

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		材質に応じた電解研磨層で電解研磨		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		温純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

梱包例

脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

特性・用途

ねじの呼び M

許容荷重【範囲選択】

(kN)

許容荷重

(kN)

ねじの長さ【範囲選択】

(mm)

ねじの長さ A

(mm)

幅 D

(mm)

本体高さ

(mm)

洗浄方法

RoHS?

最小発注数量

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	10	10.1～15.0	11	70.1～100	75	32	22	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	10	10.1～15.0	11	70.1～100	100	32	22	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	12	15.1～	16	70.1～100	75	48	29	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	12	15.1～	16	70.1～100	100	48	29	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	16	15.1～	28.3	70.1～100	100	64	32	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	16	15.1～	28.3	100.1～130	130	64	32	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	10	10.1～15.0	11	70.1～100	75	32	22	電解研磨＋精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	10	10.1～15.0	11	70.1～100	100	32	22	電解研磨＋精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	12	15.1～	16	70.1～100	75	48	29	電解研磨＋精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	12	15.1～	16	70.1～100	100	48	29	電解研磨＋精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	16	15.1～	28.3	70.1～100	100	64	32	電解研磨＋精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	16	15.1～	28.3	100.1～130	130	64	32	電解研磨＋精密洗浄	10	1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	3日目	LEMNS10-75
- ( - )	3日目	LEMNS10-100
- ( - )	3日目	LEMNS12-75
- ( - )	3日目	LEMNS12-100
- ( - )	3日目	LEMNS16-100
- ( - )	3日目	LEMNS16-130
- ( - )	3日目	LEMNS10-75
- ( - )	3日目	LEMNS10-100
- ( - )	3日目	LEMNS12-75
- ( - )	3日目	LEMNS12-100
- ( - )	3日目	LEMNS16-100
- ( - )	3日目	LEMNS16-130

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

【特長】・ねじ軸が傾斜し角度のある床面でも利用可能な仕様です。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数量	1〜19	20〜34	35～100	101～
値引率	基準単価	5%	10%	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
