【クリーン洗浄品】アジャスタパッド　標準タイプ

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

今見ている商品の標準品

クリーン洗浄不要な場合

ミスミ

アジャスタパッド　標準タイプ

4.6

通常価格(税別)： 133円 (税込価格：146円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】アジャスタパッドユニット

通常出荷日：3 日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

特性・用途
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性
種類
各種アジャスタ
特長
標準
ねじ部材質
ステンレス
本体材質
ステンレス
接地面材質
金属
詳細本体材質
SUS304
本体表面処理
電解研磨
ねじ部材質(詳細)
SUS304
ねじ部表面処理
電解研磨
首振り機構
なし
洗浄方法
精密洗浄
材質証明書
対象
材質証明書：材質
SUS304
材質証明書：表面処理
電解研磨

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

未確定：候補が21型番あります。

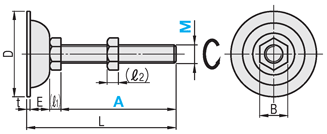

外形図・規格表
型番リスト
詳細情報

外形図・規格表

（ステンレス）

[ ! ]ねじ軸は回転し、3～5°傾きます。

Type	[ M ]材質	[ S ]表面処理	洗浄方法
Type	[ M ]材質	[ S ]表面処理	洗浄方法	洗浄環境	梱包形態	梱包環境
SH-NFJNS	SUS304	電解研磨	精密洗浄	クラス1000	脱気2重梱包	クラス10

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式	−	Ａ
SH-NFJNS10	−	75

■A寸選択

型式		L	D	(ℓ₁)	(ℓ₂)	E	B	ｔ	M	ねじピッチ	垂直耐荷重(kN)	質量	￥基準単価
Type	M−A								(並目)			(g)	SH-NFJNS
SH-NFJNS (ステンレス)	5−30	40.5	30	3.5	4	5.4	8	1.6	5	0.8	1.5	15	1,900
	5−60	70.5										19	1,930
	6−40	51		4	5		10		6	1.0	2.1	21	1,930
	6−80	91										28	1,970
	8−50	68.1	38	5.5	6.5	11	13		8	1.25	3.9	50	1,960
	8−100	118.1										65	2,020
	10−75	94.6		7	8		17		10	1.5	4.3	88	2,040
	10−100	119.6										100	2,260
	12－50	78	60	8	10	18	19	2.0	12	1.75	4.9	142	2,230
	12−75	103										166	2,230
	12−100	128										184	1,970
	12−125	153										200	2,000
	12−150	178										219	2,630
	16−75	107	75	10	13	20	24		16	2.0	5.9	287	2,640
	16−100	132										317	2,350
	16−130	162										356	2,440
	16−150	182										383	2,960
	16−180	212										422	2,820
	20−100	135		13	16		30		20	2.5	8.8	493	3,000
	20−130	165										557	3,200
	20−150	185										605	4,210
	20−180	215										671	3,460

[ ! ]ねじ先端部は塗装処理になります。
[ ! ]数量1の注文で1個納品されます。

追加工

型式	−	(WC・WK・SC・WN)
SH-NFJNS12-75	−	WC

Alteration

四角取追加工

六角取追加工

スパナ溝加工

六角レンチ穴加工

Code

Spec.

指定方法 WC
[ ! ]20≧M≧10に適用

M	WC	ℓ
10	6	10
12	8	10
16	10	12
20	12	13.5

指定方法 WK
[ ! ]20≧M≧10に適用

M	WK	ℓ
10	6	10
12	8
16	10
20	13

指定方法 SC
[ ! ]20≧M≧10に適用

M	W	ℓ₁	SC
10	8	8	20
12	10	10
16	13
20	17

指定方法 WN
[ ! ]20≧M≧10に適用

M	WN	ℓ
10	4	5
12	5	6
16	5	6
20	8	8

￥/1Code

525

[ ! ]NFJNタイプのみ適用
[ ! ]追加工部にメッキはつきません。
[ ! ]追加工は31個以上お見積りとなります。

使用例

注意・禁止事項

選定に際しては、「許容荷重」・「取り付けねじ径」から選定ください。
滑り止め・防振等にはラバー付きがおすすめです。
一部商品は、アジャストパッド設置後の高さ調整の作業を容易にするため、ねじ部はパッドに固定されず、回転する仕様になっています。
一部商品は、地面の傾きを吸収するため、ねじ部は多少傾くようになっていますが、垂直耐荷重に影響はありません。

洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境
アルカリ系温純水		純水洗浄実施後超音波純水洗浄 ※3回実施		乾燥		防錆袋1重梱包

・精密洗浄　　（TYPE型式：SH-□□）

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		材質に応じた電解研磨層で電解研磨		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		温純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

梱包例

脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

ねじの呼び M

許容荷重【範囲選択】

(kN)

許容荷重

(kN)

ねじの長さ【範囲選択】

(mm)

ねじの長さ A

(mm)

幅 D

(mm)

本体高さ

(mm)

RoHS?

最小発注数量

5	1.1～6.0	1.5	～40	30	30	5.4	10	1個
5	1.1～6.0	1.5	40.1～70	60	30	5.4	10	1個
6	1.1～6.0	2.1	～40	40	30	5.4	10	1個
6	1.1～6.0	2.1	70.1～100	80	30	5.4	10	1個
8	1.1～6.0	3.9	40.1～70	50	38	11	10	1個
8	1.1～6.0	3.9	70.1～100	100	38	11	10	1個
10	1.1～6.0	4.3	70.1～100	75	38	11	10	1個
10	1.1～6.0	4.3	70.1～100	100	38	11	10	1個
12	1.1～6.0	4.9	70.1～100	75	60	18	10	1個
12	1.1～6.0	4.9	70.1～100	100	60	18	10	1個
12	1.1～6.0	4.9	100.1～130	125	60	18	10	1個
12	1.1～6.0	4.9	130.1～150	150	60	18	10	1個
16	1.1～6.0	5.9	70.1～100	75	75	20	10	1個
16	1.1～6.0	5.9	70.1～100	100	75	20	10	1個
16	1.1～6.0	5.9	100.1～130	130	75	20	10	1個
16	1.1～6.0	5.9	130.1～150	150	75	20	10	1個
16	1.1～6.0	5.9	150.1～	180	75	20	10	1個
20	6.1～10.0	8.8	70.1～100	100	75	20	10	1個
20	6.1～10.0	8.8	100.1～130	130	75	20	10	1個
20	6.1～10.0	8.8	130.1～150	150	75	20	10	1個
20	6.1～10.0	8.8	150.1～	180	75	20	10	1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	3日目	NFJNS5-30
- ( - )	3日目	NFJNS5-60
- ( - )	3日目	NFJNS6-40
- ( - )	3日目	NFJNS6-80
- ( - )	3日目	NFJNS8-50
- ( - )	3日目	NFJNS8-100
- ( - )	3日目	NFJNS10-75
- ( - )	3日目	NFJNS10-100
- ( - )	3日目	NFJNS12-75
- ( - )	3日目	NFJNS12-100
- ( - )	3日目	NFJNS12-125
- ( - )	3日目	NFJNS12-150
- ( - )	3日目	NFJNS16-75
- ( - )	3日目	NFJNS16-100
- ( - )	3日目	NFJNS16-130
- ( - )	3日目	NFJNS16-150
- ( - )	3日目	NFJNS16-180
- ( - )	3日目	NFJNS20-100
- ( - )	3日目	NFJNS20-130
- ( - )	3日目	NFJNS20-150
- ( - )	3日目	NFJNS20-180

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

【特長】・標準タイプのアジャスタパッドです。【材質】・ステンレス/スチールからお選びいただけます。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数量	1〜49	50〜100	101～
値引率	基準単価	10%	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
