【クリーン洗浄品】アジャスタパッド　省スペースタイプ（中荷重）

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】アジャスタパッドユニット

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】アジャスタパッド　固定タイプ

通常出荷日：3 日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応
RoHS対応（10物質）
種類
各種アジャスタ
特長
標準
ねじ部材質
ステンレス
本体材質
ステンレス
接地面材質
金属
詳細本体材質
SUS304相当
本体表面処理
なし
ねじ部材質(詳細)
SUS304相当
ねじ部表面処理
なし
首振り機構
あり
首振り角度 θ (deg)
14
材質証明書
対象
材質証明書：材質
SUS304相当

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

未確定：候補が36型番あります。

外形図・規格表
型番リスト
詳細情報

外形図・規格表

[ ! ]ねじ軸は回転します。

Type	[M]材質	洗浄方法
		洗浄方法	洗浄環境	梱包形態	梱包環境
SH-HNFJNS	SUS304	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-HNFJNS		電解研磨＋精密洗浄

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。

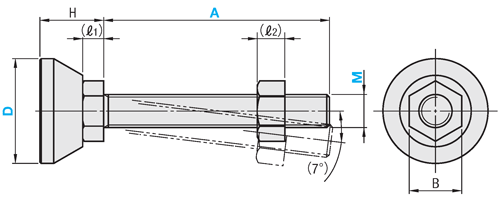

[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に【クリーン洗浄品】アジャスタパッド　省スペースタイプ（中荷重）:関連画像

詳細図を記載しておりますので、ご確認ください。

規格表

型式	−	M	−	A
SH-HNFJNS38	−	12	−	100

型式		M	A			H	ℓ₁	ℓ₂	B	垂直耐荷重(kN)	質量(g)	￥基準単価
Type	D	(並目)	A			H	ℓ₁	ℓ₂	B	垂直耐荷重(kN)	質量(g)	SH-HNFJNS	SHD-HNFJNS
SL-HNFJNS SH-HNFJNS SHD-HNFJNS (ステンレス)	28	8	20	50	100	17.7	5.2	6.5	13	6.5	48	2,950	3,250
	38	12	30	80	100	23	7.4	10	19	13	55	3,280	3,580
	48	8	20	50	100	20.7	5.2	6.5	13	6.5	77	3,470	3,770
	48	12	30	80	100	23	7.4	10	19	13	90	3,560	4,180
	58	8	20	50	100	20.7	5.2	6.5	13	6.5	121	3,790	4,090
	58	12	30	80	100	23	7.4	10	19	13	133	3,880	4,180

洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境
アルカリ系温純水		純水洗浄実施後超音波純水洗浄 ※3回実施		乾燥		防錆袋1重梱包

・精密洗浄　　（TYPE型式：SH-□□）

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		材質に応じた電解研磨層で電解研磨		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		温純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

梱包例

脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

特性・用途

ねじの呼び M

許容荷重【範囲選択】

(kN)

許容荷重

(kN)

ねじの長さ【範囲選択】

(mm)

ねじの長さ A

(mm)

幅 D

(mm)

本体高さ

(mm)

洗浄方法

RoHS?

最小発注数量

クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	8	6.1～10.0	6.5	～40	20	28	17.7	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	8	6.1～10.0	6.5	40.1～70	50	28	17.7	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	8	6.1～10.0	6.5	70.1～100	100	28	17.7	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	12	10.1～15.0	13	～40	30	38	23	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	12	10.1～15.0	13	70.1～100	80	38	23	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	12	10.1～15.0	13	70.1～100	100	38	23	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	8	6.1～10.0	6.5	～40	20	48	20.7	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	8	6.1～10.0	6.5	40.1～70	50	48	20.7	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	8	6.1～10.0	6.5	70.1～100	100	48	20.7	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	12	10.1～15.0	13	～40	30	48	23	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	12	10.1～15.0	13	70.1～100	80	48	23	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	12	10.1～15.0	13	70.1～100	100	48	23	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	8	6.1～10.0	6.5	～40	20	58	20.7	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	8	6.1～10.0	6.5	40.1～70	50	58	20.7	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	8	6.1～10.0	6.5	70.1～100	100	58	20.7	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	12	10.1～15.0	13	～40	30	58	23	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	12	10.1～15.0	13	70.1～100	80	58	23	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	12	10.1～15.0	13	70.1～100	100	58	23	精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	8	6.1～10.0	6.5	～40	20	28	17.7	電解研磨＋精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	8	6.1～10.0	6.5	40.1～70	50	28	17.7	電解研磨＋精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	8	6.1～10.0	6.5	70.1～100	100	28	17.7	電解研磨＋精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	12	10.1～15.0	13	～40	30	38	23	電解研磨＋精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	12	10.1～15.0	13	70.1～100	80	38	23	電解研磨＋精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	12	10.1～15.0	13	70.1～100	100	38	23	電解研磨＋精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	8	6.1～10.0	6.5	～40	20	48	20.7	電解研磨＋精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	8	6.1～10.0	6.5	40.1～70	50	48	20.7	電解研磨＋精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	8	6.1～10.0	6.5	70.1～100	100	48	20.7	電解研磨＋精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	12	10.1～15.0	13	～40	30	48	23	電解研磨＋精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	12	10.1～15.0	13	70.1～100	80	48	23	電解研磨＋精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	12	10.1～15.0	13	70.1～100	100	48	23	電解研磨＋精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	8	6.1～10.0	6.5	～40	20	58	20.7	電解研磨＋精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	8	6.1～10.0	6.5	40.1～70	50	58	20.7	電解研磨＋精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	8	6.1～10.0	6.5	70.1～100	100	58	20.7	電解研磨＋精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	12	10.1～15.0	13	～40	30	58	23	電解研磨＋精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	12	10.1～15.0	13	70.1～100	80	58	23	電解研磨＋精密洗浄	10	1個
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	12	10.1～15.0	13	70.1～100	100	58	23	電解研磨＋精密洗浄	10	1個
