【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMCA

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMDA

通常出荷日：6 日目～

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
クリーン洗浄
種類
6面フライス
部品取付穴
あり
長穴
なし
側面穴
なし
穴位置
フリー寸法
穴数
9
種別
外径寸法フリー指定
タイプ
HFMCA
材質証明書
対象

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

未確定：候補が12型番あります。

外形図・規格表
型番リスト
詳細情報

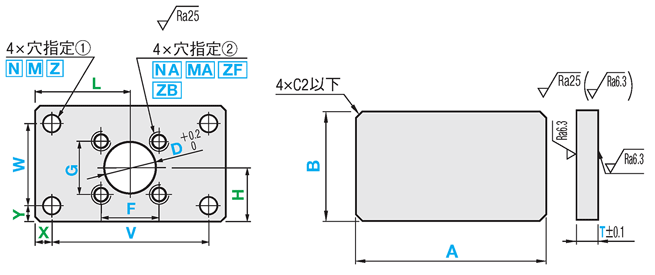

外形図・規格表

（共通寸法）

[ ! ]

(穴加工)

[ ! ]穴ピッチ寸法公差はJISB0405m級に準じる。

[ ! ]板厚（T）公差を変更可能（追加工参照）
[ ! ]板厚平行度は100mmに対して0.05
[ ! ]指示なき面取りはC0.2～C0.5
[ ! ]その他精度基準は>>こちら参照
[ ! ]緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。（>> こちら参照）

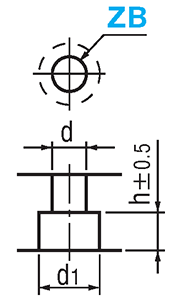

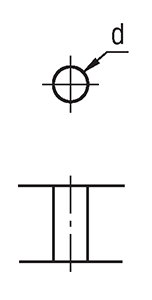

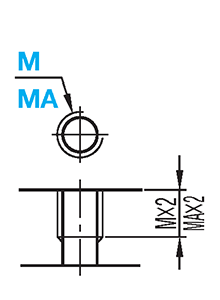

■穴種選択表

穴種

タップ穴

ボルト通し穴

ザグリ表

ザグリ裏

Code

M・MA

N・NA

Z・ZF

形状図

加工
仕様

タップ有効長
最大M・MA×2
[ ! ]T≧M・MA×3のとき、
タップ下穴が貫通しない
場合があります。

寸法	ボルト呼び径
寸法	3	4	5	6	8	10	12	14	16
d・h	3.5	4.5	5.5	6.5	9	11	14	16	18
d₁	6.5	8	9.5	11	14	18	20	23	26

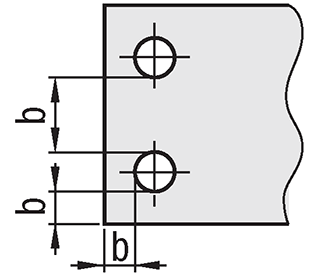

■加工限界
　穴と穴、穴と端面の肉厚に加工限界があります。
　（例：下図b部）
　限界値はこちらを参照

型式		[ M ]材質	[ S ]表面処理	洗浄方法
Type	材質記号	[ M ]材質	[ S ]表面処理	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-HFMCA	SU	SUS304	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HFMCA				精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-HFMCA				電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-HFMCA	AM	A5052	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HFMCA				精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-HFMCA				電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-HFMCA	AMW		アルマイト処理(白)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HFMCA	AMW		アルマイト処理(白)	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-HFMCA	AMB		アルマイト処理(黒)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HFMCA	AMB		アルマイト処理(黒)	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-HFMCA	SCM	S50C	無電解ニッケルメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HFMCA	SCM	S50C	無電解ニッケルメッキ	精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

−

穴指定①

−

穴指定②

Code・

Type

−

材質記号

呼び径

SH-HFMCA

−

A100

−

B80

−

T10

−

X15

−

V70

−

Y10

−

W60

−

L50

−

H40

−

D30

−

F50

−

G50

−

MA6

型式

指定0.1mm単位

穴指定①

穴指定②

Type

材質記号

Code

呼び径

Code

呼び径

SL-HFMCA
SH-HFMCA
SHD-HFMCA

25.0
～
200.0

10.0
～
200.0

3.0
～
25.0

指定
0.1mm
単位

0
(穴なし)
3
4
5
6
8
10
12
14
16

指定
0.1mm
単位

3～30(0.5mm単位)
31～100(1mm単位)

指定
0.1mm
単位

0
(穴なし)
3
4
5
6
8
10
12
14
16

N[ ! ]

NA[ ! ]

Z[ ! ]

ZF[ ! ]

ZB[ ! ]

[ ! ]加工寸法は

穴種選択表参照

[ ! ]加工寸法は

穴種選択表参照

AM
AMW
AMB
SCM

25.0
～
200.0

10.0
～
200.0

3.0
～
30.0

[ ! ]AMW・AMBはT≧5.0
[ NG ]アルマイト品・S50Cは電解研磨（SHD-）選択不可

追加工

型式

−

穴指定①

−

D
（DC）

−

穴指定②

−

(CC)

Code・

Type

−

材質記号

呼び径

SL-HFMCA

−

A100

−

B80

−

T10

−

X15

−

V70

−

Y10

−

W60

−

L50

−

H40

−

D30

−

F50

−

G50

−

MA6

−

CC10

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations

コーナーカット変更

板厚（T寸）公差変更

センターD穴H7変更

TKCTHC

Code

TKC・THC

Spec.

コーナーカットを変更します。
CC=指定1mm単位
[ ! ]1≦CC≦50

指定方法

CCを型式末尾に追加
（例）～－CC10

板厚（T寸）の公差を変更します。
TKC：公差±0.05
THC：公差±0.02
[ ! ]材質記号SCMのみ適用
[ NG ]TKC・THCは同時指定不可

指定方法

TKCまたはTHCを型式末尾に追加
（例）～－TKC、～－THC

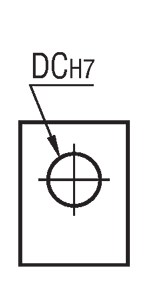

センターD穴を精度穴（H7）に変更します。
DC＝指定1mm単位
[ ! ]3≦DC≦100

指定方法

寸法DをDCに置換えて指定
（例）～－DC30

￥/1Code

CC	1～10	800
	11～30	1,200
	31～50	1,500

TKC	900
THC	1,000

DC	3～ 20	500
	21～ 30	800
	31～ 50	1,400
	51～100	2,000

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-HFMCA-AM-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

SH-HFMCA-AMB-A[25-200/0.1]-B[10-200/0.1]-T[5-30/0.1]

SH-HFMCA-AMW-A[25-200/0.1]-B[10-200/0.1]-T[5-30/0.1]

SH-HFMCA-SCM-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

SH-HFMCA-SU-A[25-200/0.1]-B[10-200/0.1]-T[3-25/0.1]

SHD-HFMCA-AM-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

SHD-HFMCA-SU-A[25-200/0.1]-B[10-200/0.1]-T[3-25/0.1]

SL-HFMCA-AM-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

SL-HFMCA-AMB-A[25-200/0.1]-B[10-200/0.1]-T[5-30/0.1]

SL-HFMCA-AMW-A[25-200/0.1]-B[10-200/0.1]-T[5-30/0.1]

SL-HFMCA-SCM-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

SL-HFMCA-SU-A[25-200/0.1]-B[10-200/0.1]-T[3-25/0.1]

詳細材質

洗浄方法

材質

表面処理

外形寸法 A

(mm)

外形寸法 B

(mm)

板厚 T

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

A5052	精密洗浄	A5052	なし	25 ～ 200	10 ～ 200	3 ～ 30	A5052	なし	10	1個
A5052	精密洗浄	A5052	アルマイト処理（黒）	25 ～ 200	10 ～ 200	5 ～ 30	A5052	アルマイト処理(黒)	10	1個
A5052	精密洗浄	A5052	アルマイト処理（白）	25 ～ 200	10 ～ 200	5 ～ 30	A5052	アルマイト処理（白）	10	1個
S50C	精密洗浄	S50C	無電解ニッケルメッキ	25 ～ 200	10 ～ 200	3 ～ 30	S50C	無電解ニッケルメッキ	10	1個
SUS304	精密洗浄	SUS304	なし	25 ～ 200	10 ～ 200	3 ～ 25	SUS304	-	10	1個
A5052	電解研磨＋精密洗浄	A5052	なし	25 ～ 200	10 ～ 200	3 ～ 30	A5052	なし	10	1個
SUS304	電解研磨＋精密洗浄	SUS304	なし	25 ～ 200	10 ～ 200	3 ～ 25	SUS304	-	10	1個
A5052	脱脂洗浄	A5052	なし	25 ～ 200	10 ～ 200	3 ～ 30	A5052	なし	10	1個
A5052	脱脂洗浄	A5052	アルマイト処理（黒）	25 ～ 200	10 ～ 200	5 ～ 30	A5052	アルマイト処理(黒)	10	1個
A5052	脱脂洗浄	A5052	アルマイト処理（白）	25 ～ 200	10 ～ 200	5 ～ 30	A5052	アルマイト処理（白）	10	1個
S50C	脱脂洗浄	S50C	無電解ニッケルメッキ	25 ～ 200	10 ～ 200	3 ～ 30	S50C	無電解ニッケルメッキ	10	1個
SUS304	脱脂洗浄	SUS304	なし	25 ～ 200	10 ～ 200	3 ～ 25	SUS304	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	6日目	HFMCA-AM
- ( - )	10日目	HFMCA-AMB
- ( - )	10日目	HFMCA-AMW
- ( - )	8日目	HFMCA-SCM
- ( - )	6日目	HFMCA-SU
- ( - )	6日目	HFMCA-AM
- ( - )	6日目	HFMCA-SU
- ( - )	6日目	HFMCA-AM
- ( - )	10日目	HFMCA-AMB
- ( - )	10日目	HFMCA-AMW
- ( - )	8日目	HFMCA-SCM
- ( - )	8日目	HFMCA-SU

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

6面フライス加工のブラケットです。汎用的な穴パターンをご用意しております。寸法フリーにて指定可能です。板圧も寸法フリーにて指定可能です。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

納期・価格

価格表

■材質記号 SU(SUS304)

A	B	￥本体価格＋穴加工料金
		SL-HFMCA				SH-HFMCA				SHD-HFMCA
		T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0
25.0～50.0	10.0～50.0	6,420	6,750	7,140	7,280	7,420	7,750	8,140	8,280	8,020	8,350	8,740	8,880
	50.1～100.0	6,820	7,470	7,900	8,430	7,820	8,470	8,900	9,430	8,420	9,070	9,500	10,030
	100.1～150.0	7,200	7,760	8,790	9,520	8,200	8,760	9,790	10,520	8,800	9,360	10,390	11,120
	150.1～200.0	7,630	8,250	9,360	10,460	8,630	9,250	10,360	11,460	9,230	9,850	10,960	12,060
50.1～100.0	10.0～50.0	6,820	7,150	8,170	8,750	7,820	8,150	9,170	9,750	8,420	8,750	9,770	10,350
	50.1～100.0	7,610	8,250	9,360	10,460	8,610	9,250	10,360	11,460	9,210	9,850	10,960	12,060
	100.1～150.0	8,370	9,360	11,020	12,660	9,370	10,360	12,020	13,660	9,970	10,960	12,620	14,260
	150.1～200.0	9,190	10,460	11,970	13,830	10,190	11,460	12,970	14,830	10,790	12,060	13,570	15,430
100.1～150.0	10.0～50.0	7,200	7,710	9,000	9,770	8,200	8,710	10,000	10,770	8,800	9,310	10,600	11,370
	50.1～100.0	8,370	9,360	11,020	12,660	9,370	10,360	12,020	13,660	9,970	10,960	12,620	14,260
	100.1～150.0	9,530	11,020	13,490	15,970	10,530	12,020	14,490	16,970	11,130	12,620	15,090	17,570
	150.1～200.0	10,760	12,670	15,990	19,270	11,760	13,670	16,990	20,270	12,360	14,270	17,590	20,870
150.1～200.0	10.0～50.0	7,630	8,250	9,930	11,000	8,630	9,250	10,930	12,000	9,230	9,850	11,530	12,600
	50.1～100.0	9,190	10,460	11,970	13,830	10,190	11,460	12,970	14,830	10,790	12,060	13,570	15,430
	100.1～150.0	10,760	12,670	15,990	19,270	11,760	13,670	16,990	20,270	12,360	14,270	17,590	20,870
	150.1～200.0	11,970	13,720	16,650	20,040	12,970	14,720	17,650	21,040	13,570	15,320	18,250	21,640

■材質記号 AM(A5052)

A	B	￥本体価格＋穴加工料金
		SL-HFMCA					SH-HFMCA					SHD-HFMCA
		T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0	T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0	T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0
25.0～50.0	10.0～50.0	4,870	5,060	5,150	5,230	5,300	5,870	6,060	6,150	6,230	6,300	6,470	6,660	6,750	6,830	6,900
	50.1～100.0	5,060	5,100	5,410	5,590	5,840	6,060	6,100	6,410	6,590	6,840	6,660	6,700	7,010	7,190	7,440
	100.1～150.0	5,250	5,410	5,700	5,980	6,390	6,250	6,410	6,700	6,980	7,390	6,850	7,010	7,300	7,580	7,990
	150.1～200.0	5,400	5,600	5,980	6,320	6,920	6,400	6,600	6,980	7,320	7,920	7,000	7,200	7,580	7,920	8,520
50.1～100.0	10.0～50.0	4,930	5,100	5,410	5,590	5,840	5,930	6,100	6,410	6,590	6,840	6,530	6,700	7,010	7,190	7,440
	50.1～100.0	5,370	5,550	5,980	6,320	6,920	6,370	6,550	6,980	7,320	7,920	6,970	7,150	7,580	7,920	8,520
	100.1～150.0	5,480	5,980	6,520	7,080	8,010	6,480	6,980	7,520	8,080	9,010	7,080	7,580	8,120	8,680	9,610
	150.1～200.0	5,930	6,320	7,090	7,820	9,080	6,930	7,320	8,090	8,820	10,080	7,530	7,920	8,690	9,420	10,680
100.1～150.0	10.0～50.0	5,250	5,410	5,700	5,980	6,390	6,250	6,410	6,700	6,980	7,390	6,850	7,010	7,300	7,580	7,990
	50.1～100.0	5,400	5,980	6,520	7,080	8,010	6,400	6,980	7,520	8,080	9,010	7,000	7,580	8,120	8,680	9,610
	100.1～150.0	6,020	6,520	7,350	8,180	9,620	7,020	7,520	8,350	9,180	10,620	7,620	8,120	8,950	9,780	11,220
	150.1～200.0	6,450	7,090	8,180	9,280	11,250	7,450	8,090	9,180	10,280	12,250	8,050	8,690	9,780	10,880	12,850
150.1～200.0	10.0～50.0	5,400	5,600	5,980	6,320	6,920	6,400	6,600	6,980	7,320	7,920	7,000	7,200	7,580	7,920	8,520
	50.1～100.0	5,810	6,320	7,090	7,820	9,080	6,810	7,320	8,090	8,820	10,080	7,410	7,920	8,690	9,420	10,680
	100.1～150.0	6,450	7,090	8,180	9,280	11,250	7,450	8,090	9,180	10,280	12,250	8,050	8,690	9,780	10,880	12,850
	150.1～200.0	6,970	7,820	9,290	10,760	13,400	7,970	8,820	10,290	11,760	14,400	8,570	9,420	10,890	12,360	15,000

■材質記号 AMW(A5052)

A	B	￥本体価格＋穴加工料金
		SL-HFMCA					SH-HFMCA
		T5.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0	T5.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0
25.0～50.0	10.0～50.0	5,040	5,320	5,410	5,540	5,650	6,040	6,320	6,410	6,540	6,650
	50.1～100.0	5,230	5,350	5,690	5,910	6,200	6,230	6,350	6,690	6,910	7,200
	100.1～150.0	5,480	5,690	6,080	6,420	6,890	6,480	6,690	7,080	7,420	7,890
	150.1～200.0	5,680	5,900	6,490	6,930	7,610	6,680	6,900	7,490	7,930	8,610
50.1～100.0	10.0～50.0	5,120	5,380	5,860	6,130	6,470	6,120	6,380	6,860	7,130	7,470
	50.1～100.0	5,560	5,840	6,420	6,870	7,550	6,560	6,840	7,420	7,870	8,550
	100.1～150.0	5,760	6,420	7,170	7,850	8,930	6,760	7,420	8,170	8,850	9,930
	150.1～200.0	6,280	6,910	7,970	8,870	10,310	7,280	7,910	8,970	9,870	11,310
100.1～150.0	10.0～50.0	5,540	5,860	6,360	6,750	7,310	6,540	6,860	7,360	7,750	8,310
	50.1～100.0	5,700	6,420	7,170	7,850	8,930	6,700	7,420	8,170	8,850	9,930
	100.1～150.0	6,430	7,170	8,330	9,350	11,020	7,430	8,170	9,330	10,350	12,020
	150.1～200.0	6,990	7,970	9,480	10,830	13,090	7,990	8,970	10,480	11,830	14,090
150.1～200.0	10.0～50.0	5,760	6,190	6,850	7,370	8,160	6,760	7,190	7,850	8,370	9,160
	50.1～100.0	6,170	6,910	7,970	8,870	10,310	7,170	7,910	8,970	9,870	11,310
	100.1～150.0	6,990	7,970	9,480	10,830	13,090	7,990	8,970	10,480	11,830	14,090
	150.1～200.0	7,660	8,990	11,030	12,830	15,850	8,660	9,990	12,030	13,830	16,850

■材質記号 AMB(A5052)

A	B	￥本体価格＋穴加工料金
		SL-HFMCA					SH-HFMCA
		T5.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0	T5.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0
25.0～50.0	10.0～50.0	5,040	5,320	5,410	5,540	5,650	6,040	6,320	6,410	6,540	6,650
	50.1～100.0	5,230	5,350	5,690	5,910	6,200	6,230	6,350	6,690	6,910	7,200
	100.1～150.0	5,480	5,690	6,080	6,420	6,890	6,480	6,690	7,080	7,420	7,890
	150.1～200.0	5,680	5,900	6,490	6,930	7,610	6,680	6,900	7,490	7,930	8,610
50.1～100.0	10.0～50.0	5,120	5,380	5,860	6,130	6,470	6,120	6,380	6,860	7,130	7,470
	50.1～100.0	5,560	5,840	6,420	6,870	7,550	6,560	6,840	7,420	7,870	8,550
	100.1～150.0	5,760	6,420	7,170	7,850	8,930	6,760	7,420	8,170	8,850	9,930
	150.1～200.0	6,280	6,910	7,970	8,870	10,310	7,280	7,910	8,970	9,870	11,310
100.1～150.0	10.0～50.0	5,540	5,860	6,360	6,750	7,310	6,540	6,860	7,360	7,750	8,310
	50.1～100.0	5,700	6,420	7,170	7,850	8,930	6,700	7,420	8,170	8,850	9,930
	100.1～150.0	6,430	7,170	8,330	9,350	11,020	7,430	8,170	9,330	10,350	12,020
	150.1～200.0	6,990	7,970	9,480	10,830	13,090	7,990	8,970	10,480	11,830	14,090
150.1～200.0	10.0～50.0	5,760	6,190	6,850	7,370	8,160	6,760	7,190	7,850	8,370	9,160
	50.1～100.0	6,170	6,910	7,970	8,870	10,310	7,170	7,910	8,970	9,870	11,310
	100.1～150.0	6,990	7,970	9,480	10,830	13,090	7,990	8,970	10,480	11,830	14,090
	150.1～200.0	7,660	8,990	11,030	12,830	15,850	8,660	9,990	12,030	13,830	16,850

■材質記号 SCM(S50C)

A	B	￥本体価格＋穴加工料金
		SL-HFMCA					SH-HFMCA
		T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0	T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0
25.0～50.0	10.0～50.0	5,240	5,470	5,580	5,770	5,880	6,240	6,470	6,580	6,770	6,880
	50.1～100.0	5,400	5,570	5,700	5,880	6,240	6,400	6,570	6,700	6,880	7,240
	100.1～150.0	5,550	5,710	6,030	6,230	6,730	6,550	6,710	7,030	7,230	7,730
	150.1～200.0	5,850	6,050	6,530	6,870	7,320	6,850	7,050	7,530	7,870	8,320
50.1～100.0	10.0～50.0	5,260	5,690	6,090	6,320	6,540	6,260	6,690	7,090	7,320	7,540
	50.1～100.0	5,630	5,900	6,390	6,620	7,250	6,630	6,900	7,390	7,620	8,250
	100.1～150.0	6,200	6,530	7,130	7,440	8,290	7,200	7,530	8,130	8,440	9,290
	150.1～200.0	6,320	6,870	7,690	8,330	9,350	7,320	7,870	8,690	9,330	10,350
100.1～150.0	10.0～50.0	5,820	6,090	6,550	6,880	7,270	6,820	7,090	7,550	7,880	8,270
	50.1～100.0	6,270	6,540	7,020	7,320	8,290	7,270	7,540	8,020	8,320	9,290
	100.1～150.0	6,750	7,180	7,980	8,700	9,840	7,750	8,180	8,980	9,700	10,840
	150.1～200.0	6,930	7,690	8,880	9,870	11,420	7,930	8,690	9,880	10,870	12,420
150.1～200.0	10.0～50.0	6,030	6,410	6,920	7,420	8,100	7,030	7,410	7,920	8,420	9,100
	50.1～100.0	6,460	6,870	7,690	8,330	9,350	7,460	7,870	8,690	9,330	10,350
	100.1～150.0	7,550	8,030	8,880	9,870	11,420	8,550	9,030	9,880	10,870	12,420
	150.1～200.0	7,870	8,480	10,110	11,420	13,510	8,870	9,480	11,110	12,420	14,510

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数量	1	2～3	4～7	8～10	11～30	31～50	51～
値引率	基準価格	5%	10%	15%	20%	20%	お見積り
出荷日	通常				＋2日	＋7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●材質記号SU・AM

日目出荷

[ NG ]ストーク適用不可

●材質記号SCM

日目出荷

[ NG ]ストーク適用不可

●材質記号AMW・AMB

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMCAのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMCA	６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMCA	【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFJCB	【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFNQA	【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFNRA	【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMDB
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	6日目〜	4日目〜	6日目〜	6日目〜	6日目〜	6日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	クリーン洗浄	該当なし	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄
種類	6面フライス	6面フライス	6面フライス	6面フライス	6面フライス	6面フライス
部品取付穴	あり	あり	あり	なし	なし	なし
長穴	なし	なし	あり	あり	あり	なし
