【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMCC

通常単価(税別): -

税込単価: -

通常出荷日：6日目～10日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...

詳細を確認

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

詳細を確認

よく一緒に見られています

ミスミ

【クリーン洗浄品】フラットバー/アルミ圧延材　取付板・ブラケット-Ｂ寸選択- HRMCC HUMCC

通常出荷日：6 日目～

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

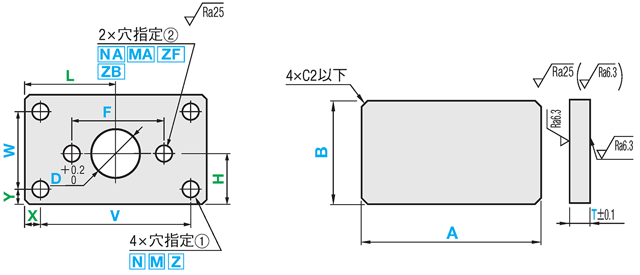

外形図・規格表

（共通寸法）

[ ! ]

(穴加工)

[ ! ]穴ピッチ寸法公差はJISB0405m級に準じる。

[ ! ]板厚（T）公差を変更可能（追加工参照）
[ ! ]板厚平行度は100mmに対して0.05
[ ! ]指示なき面取りはC0.2～C0.5
[ ! ]その他精度基準は>>こちら参照
[ ! ]緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。（>> こちら参照）

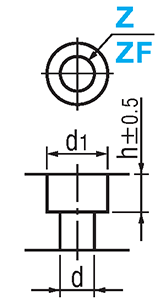

■穴種選択表

穴種

タップ穴

ボルト通し穴

ザグリ表

ザグリ裏

Code

M・MA

N・NA

Z・ZF

形状図

加工
仕様

タップ有効長
最大M・MA×2
[ ! ]T≧M・MA×3のとき、
タップ下穴が貫通しない
場合があります。

寸法	ボルト呼び径
寸法	3	4	5	6	8	10	12	14	16
d・h	3.5	4.5	5.5	6.5	9	11	14	16	18
d₁	6.5	8	9.5	11	14	18	20	23	26

■加工限界
　穴と穴、穴と端面の肉厚に加工限界があります。
　（例：下図b部）
　限界値はこちらを参照

型式		[ M ]材質	[ S ]表面処理	洗浄方法
Type	材質記号	[ M ]材質	[ S ]表面処理	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-HFMCC	SU	SUS304	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HFMCC				精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-HFMCC				電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-HFMCC	AM	A5052	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HFMCC				精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-HFMCC				電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-HFMCC	AMW		アルマイト処理(白)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HFMCC	AMW		アルマイト処理(白)	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-HFMCC	AMB		アルマイト処理(黒)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HFMCC	AMB		アルマイト処理(黒)	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-HFMCC	SCM	S50C	無電解ニッケルメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HFMCC	SCM	S50C	無電解ニッケルメッキ	精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

−

穴指定①

−

穴指定②

−

Code・

Type

−

材質記号

呼び径

SH-HFMCC

−

A100

−

B80

−

T10

−

X15

−

V70

−

Y10

−

W60

−

L50

−

H40

−

D30

−

F50

−

MA6

型式

指定0.1mm単位

穴指定①

穴指定②

Type

材質記号

Code

呼び径

Code

呼び径

SL-HFMCC
SH-HFMCC
SHD-HFMCC

25.0
～
200.0

10.0
～
200.0

3.0
～
25.0

指定0.1mm単位

      N[ ! ]
      M
      Z[ ! ]

[ ! ]加工寸法は
穴種選択表参照

0
(穴なし)
3
4
5
6
8
10
12
14
16

指定
0.1mm
単位

3～30
(0.5mm単位)
31～100
(1mm単位)

指定
0.1mm
単位

      NA[ ! ]
      MA
      ZF[ ! ]
      ZB[ ! ]

[ ! ]加工寸法は
穴種選択表参照

0
(穴なし)
3
4
5
6
8
10
12
14
16

AM
AMW
AMB
SCM

25.0
～
200.0

10.0
～
200.0

3.0
～
30.0

[ ! ]AMW・AMBはT≧5.0
[ NG ]アルマイト品・S50Cは電解研磨（SHD-）選択不可

追加工

型式

−

穴指定①

−

D
（DC）

−

穴指定②

−

(CC)

Code・

Type

−

材質記号

呼び径

SL-HFMCC

−

A100

−

B80

−

T10

−

X15

−

V70

−

Y10

−

W60

−

L50

−

H40

−

D30

−

F50

−

MA6

−

CC10

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations

コーナーカット変更

板厚（T寸）公差変更

センターD穴H7変更

TKCTHC

Code

TKC・THC

Spec.

コーナーカットを変更します。
CC=指定1mm単位
[ ! ]1≦CC≦50

指定方法

CCを型式末尾に追加
（例）～－CC10

板厚（T寸）の公差を変更します。
TKC：公差±0.05
THC：公差±0.02
[ ! ]材質記号SCMのみ適用
[ NG ]TKC・THCは同時指定不可

指定方法

TKCまたはTHCを型式末尾に追加
（例）～－TKC、～－THC

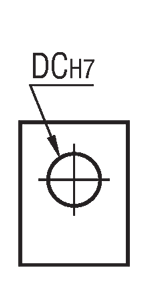

センターD穴を精度穴（H7）に変更します。
DC＝指定1mm単位
[ ! ]3≦DC≦100

指定方法

寸法DをDCに置換えて指定
（例）～－DC30

￥/1Code

CC	1～10	800
	11～30	1,200
	31～50	1,500

TKC	900
THC	1,000

DC	3～ 20	500
	21～ 30	800
	31～ 50	1,400
	51～100	2,000

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-HFMCC-AM-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

SH-HFMCC-AMB-A[25-200/0.1]-B[10-200/0.1]-T[5-30/0.1]

SH-HFMCC-AMW-A[25-200/0.1]-B[10-200/0.1]-T[5-30/0.1]

SH-HFMCC-SCM-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

SH-HFMCC-SU-A[25-200/0.1]-B[10-200/0.1]-T[3-25/0.1]

SHD-HFMCC-AM-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

SHD-HFMCC-SU-A[25-200/0.1]-B[10-200/0.1]-T[3-25/0.1]

SL-HFMCC-AM-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

SL-HFMCC-AMB-A[25-200/0.1]-B[10-200/0.1]-T[5-30/0.1]

SL-HFMCC-AMW-A[25-200/0.1]-B[10-200/0.1]-T[5-30/0.1]

SL-HFMCC-SCM-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

SL-HFMCC-SU-A[25-200/0.1]-B[10-200/0.1]-T[3-25/0.1]

詳細材質

洗浄方法

材質

表面処理

外形寸法 A

(mm)

外形寸法 B

(mm)

板厚 T

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

A5052	精密洗浄	A5052	なし	25 ～ 200	10 ～ 200	3 ～ 30	A5052	なし	10	1個
A5052	精密洗浄	A5052	アルマイト処理（黒）	25 ～ 200	10 ～ 200	5 ～ 30	A5052	アルマイト処理(黒)	10	1個
A5052	精密洗浄	A5052	アルマイト処理（白）	25 ～ 200	10 ～ 200	5 ～ 30	A5052	アルマイト処理（白）	10	1個
S50C	精密洗浄	S50C	無電解ニッケルメッキ	25 ～ 200	10 ～ 200	3 ～ 30	S50C	無電解ニッケルメッキ	10	1個
SUS304	精密洗浄	SUS304	なし	25 ～ 200	10 ～ 200	3 ～ 25	SUS304	-	10	1個
A5052	電解研磨＋精密洗浄	A5052	なし	25 ～ 200	10 ～ 200	3 ～ 30	A5052	なし	10	1個
SUS304	電解研磨＋精密洗浄	SUS304	なし	25 ～ 200	10 ～ 200	3 ～ 25	SUS304	-	10	1個
A5052	脱脂洗浄	A5052	なし	25 ～ 200	10 ～ 200	3 ～ 30	A5052	なし	10	1個
A5052	脱脂洗浄	A5052	アルマイト処理（黒）	25 ～ 200	10 ～ 200	5 ～ 30	A5052	アルマイト処理(黒)	10	1個
A5052	脱脂洗浄	A5052	アルマイト処理（白）	25 ～ 200	10 ～ 200	5 ～ 30	A5052	アルマイト処理（白）	10	1個
S50C	脱脂洗浄	S50C	無電解ニッケルメッキ	25 ～ 200	10 ～ 200	3 ～ 30	S50C	無電解ニッケルメッキ	10	1個
SUS304	脱脂洗浄	SUS304	なし	25 ～ 200	10 ～ 200	3 ～ 25	SUS304	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	6日目	HFMCC-AM
- ( - )	10日目	HFMCC-AMB
- ( - )	10日目	HFMCC-AMW
- ( - )	8日目	HFMCC-SCM
- ( - )	6日目	HFMCC-SU
- ( - )	6日目	HFMCC-AM
- ( - )	6日目	HFMCC-SU
- ( - )	6日目	HFMCC-AM
- ( - )	10日目	HFMCC-AMB
- ( - )	10日目	HFMCC-AMW
- ( - )	8日目	HFMCC-SCM
- ( - )	6日目	HFMCC-SU

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

6面フライス加工のブラケットです。汎用的な穴パターンをご用意しております。寸法フリーにて指定可能です。板圧も寸法フリーにて指定可能です。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

納期・価格

価格表

■材質記号 SU(SUS304)

A	B	￥本体価格＋穴加工料金
		SL-HFMCC				SH-HFMCC				SHD-HFMCC
		T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0
25.0～50.0	10.0～50.0	6,190	6,520	6,910	7,050	7,190	7,520	7,910	8,050	7,790	8,120	8,510	8,650
	50.1～100.0	6,590	7,240	7,660	8,200	7,590	8,240	8,660	9,200	8,190	8,840	9,260	9,800
	100.1～150.0	6,970	7,520	8,550	9,280	7,970	8,520	9,550	10,280	8,570	9,120	10,150	10,880
	150.1～200.0	7,400	8,020	9,120	10,230	8,400	9,020	10,120	11,230	9,000	9,620	10,720	11,830
50.1～100.0	10.0～50.0	6,590	6,920	7,940	8,520	7,590	7,920	8,940	9,520	8,190	8,520	9,540	10,120
	50.1～100.0	7,370	8,020	9,120	10,230	8,370	9,020	10,120	11,230	8,970	9,620	10,720	11,830
	100.1～150.0	8,140	9,120	10,780	12,430	9,140	10,120	11,780	13,430	9,740	10,720	12,380	14,030
	150.1～200.0	8,950	10,230	11,740	13,600	9,950	11,230	12,740	14,600	10,550	11,830	13,340	15,200
100.1～150.0	10.0～50.0	6,970	7,480	8,760	9,540	7,970	8,480	9,760	10,540	8,570	9,080	10,360	11,140
	50.1～100.0	8,140	9,120	10,780	12,430	9,140	10,120	11,780	13,430	9,740	10,720	12,380	14,030
	100.1～150.0	9,290	10,780	13,260	15,740	10,290	11,780	14,260	16,740	10,890	12,380	14,860	17,340
	150.1～200.0	10,520	12,440	15,760	19,030	11,520	13,440	16,760	20,030	12,120	14,040	17,360	20,630
150.1～200.0	10.0～50.0	7,400	8,020	9,700	10,770	8,400	9,020	10,700	11,770	9,000	9,620	11,300	12,370
	50.1～100.0	8,950	10,230	11,740	13,600	9,950	11,230	12,740	14,600	10,550	11,830	13,340	15,200
	100.1～150.0	10,520	12,440	15,760	19,030	11,520	13,440	16,760	20,030	12,120	14,040	17,360	20,630
	150.1～200.0	11,740	13,490	16,420	19,810	12,740	14,490	17,420	20,810	13,340	15,090	18,020	21,410

■材質記号 AM(A5052)

A	B	￥本体価格＋穴加工料金
		SL-HFMCC					SH-HFMCC					SHD-HFMCC
		T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0	T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0	T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0
25.0～50.0	10.0～50.0	4,520	4,710	4,810	4,880	4,950	5,520	5,710	5,810	5,880	5,950	6,120	6,310	6,410	6,480	6,550
	50.1～100.0	4,710	4,750	5,070	5,250	5,500	5,710	5,750	6,070	6,250	6,500	6,310	6,350	6,670	6,850	7,100
	100.1～150.0	4,900	5,070	5,350	5,630	6,040	5,900	6,070	6,350	6,630	7,040	6,500	6,670	6,950	7,230	7,640
	150.1～200.0	5,060	5,260	5,630	5,990	6,580	6,060	6,260	6,630	6,990	7,580	6,660	6,860	7,230	7,590	8,180
50.1～100.0	10.0～50.0	4,590	4,750	5,070	5,250	5,500	5,590	5,750	6,070	6,250	6,500	6,190	6,350	6,670	6,850	7,100
	50.1～100.0	5,030	5,200	5,630	5,990	6,580	6,030	6,200	6,630	6,990	7,580	6,630	6,800	7,230	7,590	8,180
	100.1～150.0	5,130	5,630	6,180	6,730	7,660	6,130	6,630	7,180	7,730	8,660	6,730	7,230	7,780	8,330	9,260
	150.1～200.0	5,580	5,990	6,740	7,480	8,730	6,580	6,990	7,740	8,480	9,730	7,180	7,590	8,340	9,080	10,330
100.1～150.0	10.0～50.0	4,900	5,070	5,350	5,630	6,040	5,900	6,070	6,350	6,630	7,040	6,500	6,670	6,950	7,230	7,640
	50.1～100.0	5,060	5,630	6,180	6,730	7,660	6,060	6,630	7,180	7,730	8,660	6,660	7,230	7,780	8,330	9,260
	100.1～150.0	5,680	6,180	7,010	7,830	9,280	6,680	7,180	8,010	8,830	10,280	7,280	7,780	8,610	9,430	10,880
	150.1～200.0	6,100	6,740	7,830	8,930	10,900	7,100	7,740	8,830	9,930	11,900	7,700	8,340	9,430	10,530	12,500
150.1～200.0	10.0～50.0	5,060	5,260	5,630	5,990	6,580	6,060	6,260	6,630	6,990	7,580	6,660	6,860	7,230	7,590	8,180
	50.1～100.0	5,470	5,990	6,740	7,480	8,730	6,470	6,990	7,740	8,480	9,730	7,070	7,590	8,340	9,080	10,330
	100.1～150.0	6,100	6,740	7,830	8,930	10,900	7,100	7,740	8,830	9,930	11,900	7,700	8,340	9,430	10,530	12,500
	150.1～200.0	6,630	7,480	8,940	10,420	13,060	7,630	8,480	9,940	11,420	14,060	8,230	9,080	10,540	12,020	14,660

■材質記号 AMW(A5052)

A	B	￥本体価格＋穴加工料金
		SL-HFMCC					SH-HFMCC
		T5.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0	T5.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0
25.0～50.0	10.0～50.0	4,690	4,970	5,070	5,190	5,310	5,690	5,970	6,070	6,190	6,310
	50.1～100.0	4,880	5,010	5,340	5,560	5,850	5,880	6,010	6,340	6,560	6,850
	100.1～150.0	5,130	5,340	5,740	6,070	6,540	6,130	6,340	6,740	7,070	7,540
	150.1～200.0	5,330	5,550	6,160	6,590	7,270	6,330	6,550	7,160	7,590	8,270
50.1～100.0	10.0～50.0	4,770	5,040	5,520	5,780	6,130	5,770	6,040	6,520	6,780	7,130
	50.1～100.0	5,210	5,500	6,070	6,520	7,200	6,210	6,500	7,070	7,520	8,200
	100.1～150.0	5,410	6,070	6,830	7,510	8,590	6,410	7,070	7,830	8,510	9,590
	150.1～200.0	5,940	6,570	7,620	8,520	9,970	6,940	7,570	8,620	9,520	10,970
100.1～150.0	10.0～50.0	5,190	5,520	6,010	6,410	6,960	6,190	6,520	7,010	7,410	7,960
	50.1～100.0	5,350	6,070	6,830	7,510	8,590	6,350	7,070	7,830	8,510	9,590
	100.1～150.0	6,080	6,830	7,990	9,000	10,670	7,080	7,830	8,990	10,000	11,670
	150.1～200.0	6,650	7,620	9,130	10,480	12,740	7,650	8,620	10,130	11,480	13,740
150.1～200.0	10.0～50.0	5,410	5,840	6,510	7,040	7,810	6,410	6,840	7,510	8,040	8,810
	50.1～100.0	5,820	6,570	7,620	8,520	9,970	6,820	7,570	8,620	9,520	10,970
	100.1～150.0	6,650	7,620	9,130	10,480	12,740	7,650	8,620	10,130	11,480	13,740
	150.1～200.0	7,320	8,650	10,680	12,480	15,520	8,320	9,650	11,680	13,480	16,520

■材質記号 AMB(A5052)

A	B	￥本体価格＋穴加工料金
		SL-HFMCC					SH-HFMCC
		T5.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0	T5.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0
25.0～50.0	10.0～50.0	4,690	4,970	5,070	5,190	5,310	5,690	5,970	6,070	6,190	6,310
	50.1～100.0	4,880	5,010	5,340	5,560	5,850	5,880	6,010	6,340	6,560	6,850
	100.1～150.0	5,130	5,340	5,740	6,070	6,540	6,130	6,340	6,740	7,070	7,540
	150.1～200.0	5,330	5,550	6,160	6,590	7,270	6,330	6,550	7,160	7,590	8,270
50.1～100.0	10.0～50.0	4,770	5,040	5,520	5,780	6,130	5,770	6,040	6,520	6,780	7,130
	50.1～100.0	5,210	5,500	6,070	6,520	7,200	6,210	6,500	7,070	7,520	8,200
	100.1～150.0	5,410	6,070	6,830	7,510	8,590	6,410	7,070	7,830	8,510	9,590
	150.1～200.0	5,940	6,570	7,620	8,520	9,970	6,940	7,570	8,620	9,520	10,970
100.1～150.0	10.0～50.0	5,190	5,520	6,010	6,410	6,960	6,190	6,520	7,010	7,410	7,960
	50.1～100.0	5,350	6,070	6,830	7,510	8,590	6,350	7,070	7,830	8,510	9,590
	100.1～150.0	6,080	6,830	7,990	9,000	10,670	7,080	7,830	8,990	10,000	11,670
	150.1～200.0	6,650	7,620	9,130	10,480	12,740	7,650	8,620	10,130	11,480	13,740
150.1～200.0	10.0～50.0	5,410	5,840	6,510	7,040	7,810	6,410	6,840	7,510	8,040	8,810
	50.1～100.0	5,820	6,570	7,620	8,520	9,970	6,820	7,570	8,620	9,520	10,970
	100.1～150.0	6,650	7,620	9,130	10,480	12,740	7,650	8,620	10,130	11,480	13,740
	150.1～200.0	7,320	8,650	10,680	12,480	15,520	8,320	9,650	11,680	13,480	16,520

■材質記号 SCM(S50C)

A	B	￥本体価格＋穴加工料金
		SL-HFMCC					SH-HFMCC
		T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0	T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0
25.0～50.0	10.0～50.0	5,010	5,230	5,350	5,540	5,650	6,010	6,230	6,350	6,540	6,650
	50.1～100.0	5,170	5,340	5,470	5,650	6,010	6,170	6,340	6,470	6,650	7,010
	100.1～150.0	5,320	5,480	5,790	6,000	6,490	6,320	6,480	6,790	7,000	7,490
	150.1～200.0	5,610	5,820	6,290	6,630	7,090	6,610	6,820	7,290	7,630	8,090
50.1～100.0	10.0～50.0	5,030	5,460	5,860	6,090	6,300	6,030	6,460	6,860	7,090	7,300
	50.1～100.0	5,390	5,660	6,160	6,390	7,010	6,390	6,660	7,160	7,390	8,010
	100.1～150.0	5,960	6,290	6,900	7,200	8,050	6,960	7,290	7,900	8,200	9,050
	150.1～200.0	6,090	6,630	7,460	8,100	9,110	7,090	7,630	8,460	9,100	10,110
100.1～150.0	10.0～50.0	5,580	5,860	6,310	6,640	7,040	6,580	6,860	7,310	7,640	8,040
	50.1～100.0	6,040	6,300	6,790	7,090	8,050	7,040	7,300	7,790	8,090	9,050
	100.1～150.0	6,520	6,950	7,750	8,470	9,610	7,520	7,950	8,750	9,470	10,610
	150.1～200.0	6,700	7,460	8,650	9,630	11,190	7,700	8,460	9,650	10,630	12,190
150.1～200.0	10.0～50.0	5,790	6,180	6,690	7,180	7,860	6,790	7,180	7,690	8,180	8,860
	50.1～100.0	6,230	6,630	7,460	8,100	9,110	7,230	7,630	8,460	9,100	10,110
	100.1～150.0	7,320	7,800	8,650	9,630	11,190	8,320	8,800	9,650	10,630	12,190
	150.1～200.0	7,640	8,240	9,880	11,190	13,280	8,640	9,240	10,880	12,190	14,280

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数量	1	2～3	4～7	8～10	11～30	31～50	51～
値引率	基準価格	5%	10%	15%	20%	20%	お見積り
出荷日	通常				＋2日	＋7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●材質記号SU・AM

日目出荷

[ NG ]ストーク適用不可

●材質記号SCM

日目出荷

[ NG ]ストーク適用不可

●材質記号AMW・AMB

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMCCのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMCC	６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMCC	【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMSA	【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFJCB	【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFNQA	【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFNRA
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	6日目〜	3日目〜	6日目〜	6日目〜	6日目〜	6日目〜
特性・用途	クリーン洗浄	該当なし	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄
種類	6面フライス	6面フライス	6面フライス	6面フライス	6面フライス	6面フライス
部品取付穴	あり	あり	なし	あり	なし	なし
長穴	なし	なし	なし	あり	あり	あり
側面穴	なし	なし	なし	なし	なし	なし

プレートブラケットカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

詳細材質

洗浄方法

材質

表面処理

外形寸法 A(mm)

外形寸法 B(mm)

板厚 T(mm)

タイプ

CAD

出荷日

【クリーン洗浄品】６面フライス 取付板・ブラケット-外径寸法フリー指定- HFMCC

外形図・規格表

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

この商品を見た人は、こんな商品も見ています

最近見た商品

プレートブラケットカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMCC
