未確定：候補が47型番あります。

詳細材質
~mm
洗浄方法
~mm
材質
~mm
表面処理
~mm
板厚 T
~mm
- 5
- 6
- 8
- 10
- 12
- 15
外形寸法 A(mm)
~mm
[10-130/0.5mm単位]
外形寸法 B(mm)
~mm
[10-130/0.5mm単位]
外形寸法 L(mm)
~mm
[10-100/0.5mm単位]
タイプ
~mm
CAD
- 2D
- 3D
出荷日
- すべて
- 6日以内
- 8日以内
- 9日以内

ミスミ

【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFDF

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFDA

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFSF

通常出荷日：6 日目～

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
クリーン洗浄
種類
切削
部品取付穴
なし
長穴
なし
穴位置
フリー寸法
正面穴数
2
底面穴数
4
タイプ
LAFDF
材質証明書
対象

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

未確定：候補が47型番あります。

外形図・規格表
型番リスト
詳細情報

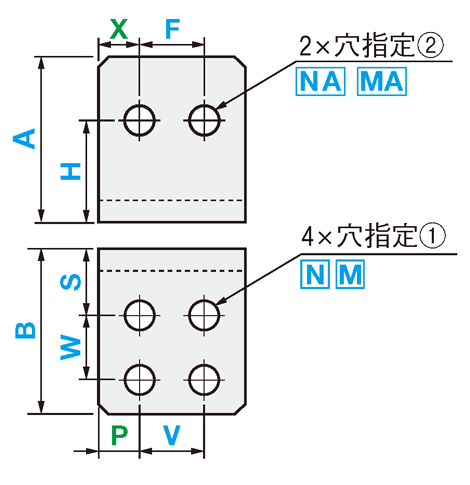

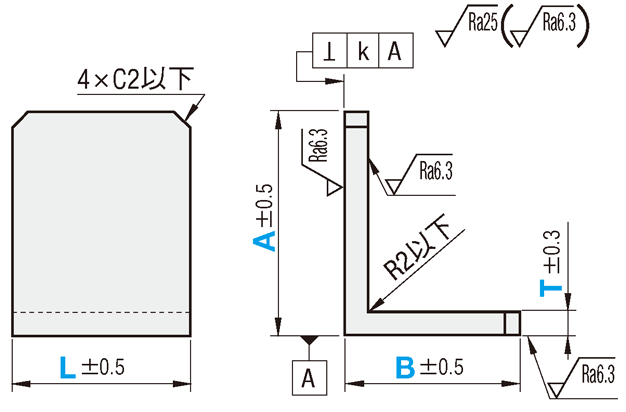

外形図・規格表

[ ! ]指示無き面取りはC0.2～C0.5
[ ! ]穴ピッチ寸法公差はJISB0405ｍ級に準じる。

（共通寸法）

■穴種選択表

穴種

タップ穴

ボルト用通し穴

Code

M・MA

N・NA

形状図
・
Code

加工
仕様

タップ有効長
最大M・MA×2


寸法	ボルト呼び径
寸法	3	4	5	6	8	10	12
d	3.5	4.5	5.5	6.5	9	11	14

[ ! ]推奨ボルトがございません。

■加工限界
穴間、穴と端面の肉厚に加工限界があります。
限界値はこちらを参照

・b・f・gの加工限界値については、こちら

・ｂ条件値　　　　　　　　　　　　　　　　　　　　　　　　単位：mm

穴種・Code		指定値
		指定値（呼び径）別ｂ条件値
		3	4	5	6	8	10	12	14	16
タップ穴	M・MA	0.8	0.8	0.8	1	1	1	1	1.5	1.5
ボルト通し穴	N・NA	0.8	0.8	1	1	1	1	1	1	1

型式		[ M ]材質	[ S ]表面処理	洗浄方法
Type	材質記号	[ M ]材質	[ S ]表面処理	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-LAFDF	SU	SUS304	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LAFDF				精密洗浄	クラス1000	脱気2重梱包	クラス10
SHD-LAFDF				電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-LAFDF	AS	A6063	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LAFDF				精密洗浄	クラス1000	脱気2重梱包	クラス10
SHD-LAFDF				電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-LAFDF	ASW		アルマイト処理(白)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LAFDF	ASW		アルマイト処理(白)	精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-LAFDF	ASB		アルマイト処理(黒)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LAFDF	ASB		アルマイト処理(黒)	精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-LAFDF	SSM	SS400	無電解ニッケルメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LAFDF	SSM	SS400	無電解ニッケルメッキ	精密洗浄	クラス1000	脱気2重梱包	クラス10

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

A･B寸法の長手	直角度 K
10～80	0.05以内
80.5～130	0.10以内

規格表

型式

−

穴指定①

−

穴指定②

Code・呼び径

Type

−

材質記号

SL-LAFDF

−

A50

−

B30

−

L30

−

V15

−

S15

−

W10

−

H30

−

F15

−

NA5

[ ! ]すべて半角であることをご確認ください。
[ ! ]加工限界値をご確認ください。

型式

外形寸法

穴指定①

穴指定②

選択

指定0.5mm単位

Type

材質記号

Code

呼び径

Code

呼び径

SL-LAFDF
SH-LAFDF
SHD-LAFDF

5・6・8

10.0～90.0

10.0～100.0

指定0.1mm単位

N
[ ! ]

M

0(穴なし)
3
4
5
6
8
10
12
[ ! ]加工寸法は
穴種選択表参照

指定0.1mm単位

NA
[ ! ]

MA

0(穴なし)
3
4
5
6
8
10
12
[ ! ]加工寸法は
穴種選択表参照

AS
ASW
ASB

10.0～75.0

10.0～100.0

50.0～125.0

50.0～100.0

SSM

10.0～75.0

10.0～100.0

10.0～125.0

50.0～125.0

50.0～100.0

50.0～130.0

[ NG ]ASW・ASB・SSMは電解研磨（SHD-）適用不可

追加工

型式

−

穴指定①

−

穴指定②

−

(CC)

Code・呼び径

Type

−

材質記号

SL-LAFDF

−

A50

−

B30

−

L30

−

V15

−

S15

−

W10

−

H30

−

F15

−

NA5

−

CC5

Alterations

コーナーカット変更

Code

Spec.

CC＝指定1mm単位
[ ! ]1≦CC≦30
指定方法
CCを型式末尾に追加
（例）～－CC10

￥/1Code


CC	1～10	400
	11～20	600
	21～30	800

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-LAFDF-AS-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFDF-AS-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFDF-AS-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SH-LAFDF-AS-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SH-LAFDF-ASB-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFDF-ASB-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFDF-ASB-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SH-LAFDF-ASB-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SH-LAFDF-ASW-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFDF-ASW-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFDF-ASW-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SH-LAFDF-ASW-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SH-LAFDF-SSM-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFDF-SSM-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFDF-SSM-T10-A[10-125/0.5]-B[10-125/0.5]-L[10-100/0.5]

SH-LAFDF-SSM-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SH-LAFDF-SSM-T15-A[50-130/0.5]-B[50-130/0.5]-L[50-100/0.5]

SH-LAFDF-SU-T5-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SH-LAFDF-SU-T6-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SH-LAFDF-SU-T8-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SHD-LAFDF-AS-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SHD-LAFDF-AS-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SHD-LAFDF-AS-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SHD-LAFDF-AS-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SHD-LAFDF-SU-T5-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SHD-LAFDF-SU-T6-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SHD-LAFDF-SU-T8-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SL-LAFDF-AS-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFDF-AS-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFDF-AS-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SL-LAFDF-AS-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SL-LAFDF-ASB-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFDF-ASB-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFDF-ASB-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SL-LAFDF-ASB-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SL-LAFDF-ASW-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFDF-ASW-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFDF-ASW-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SL-LAFDF-ASW-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SL-LAFDF-SSM-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFDF-SSM-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFDF-SSM-T10-A[10-125/0.5]-B[10-125/0.5]-L[10-100/0.5]

SL-LAFDF-SSM-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SL-LAFDF-SSM-T15-A[50-130/0.5]-B[50-130/0.5]-L[50-100/0.5]

SL-LAFDF-SU-T5-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SL-LAFDF-SU-T6-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SL-LAFDF-SU-T8-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

詳細材質

洗浄方法

材質

表面処理

板厚 T

外形寸法 A

(mm)

外形寸法 B

(mm)

外形寸法 L

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

A6063	精密洗浄	A6063	なし	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	なし	10	1個
A6063	精密洗浄	A6063	なし	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	なし	10	1個
A6063	精密洗浄	A6063	なし	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	なし	10	1個
A6063	精密洗浄	A6063	なし	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	なし	10	1個
A6063	精密洗浄	A6063	アルマイト処理（黒）	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（黒）	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（黒）	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（黒）	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（白）	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(白)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（白）	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(白)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（白）	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	アルマイト処理(白)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（白）	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	アルマイト処理(白)	10	1個
SS400	精密洗浄	SS400	無電解ニッケルメッキ	5	10 ～ 75	10 ～ 75	10 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	精密洗浄	SS400	無電解ニッケルメッキ	6	10 ～ 75	10 ～ 75	10 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	精密洗浄	SS400	無電解ニッケルメッキ	10	10 ～ 125	10 ～ 125	10 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	精密洗浄	SS400	無電解ニッケルメッキ	12	50 ～ 125	50 ～ 125	50 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	精密洗浄	SS400	無電解ニッケルメッキ	15	50 ～ 130	50 ～ 130	50 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SUS304	精密洗浄	SUS304	なし	5	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
SUS304	精密洗浄	SUS304	なし	6	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
SUS304	精密洗浄	SUS304	なし	8	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
A6063	電解研磨＋精密洗浄	A6063	なし	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	なし	10	1個
A6063	電解研磨＋精密洗浄	A6063	なし	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	なし	10	1個
A6063	電解研磨＋精密洗浄	A6063	なし	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	なし	10	1個
A6063	電解研磨＋精密洗浄	A6063	なし	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	なし	10	1個
SUS304	電解研磨＋精密洗浄	SUS304	なし	5	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
SUS304	電解研磨＋精密洗浄	SUS304	なし	6	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
SUS304	電解研磨＋精密洗浄	SUS304	なし	8	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
A6063	脱脂洗浄	A6063	なし	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	なし	10	1個
A6063	脱脂洗浄	A6063	なし	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	なし	10	1個
A6063	脱脂洗浄	A6063	なし	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	なし	10	1個
A6063	脱脂洗浄	A6063	なし	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	なし	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（黒）	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（黒）	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（黒）	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（黒）	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（白）	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(白)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（白）	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(白)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（白）	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	アルマイト処理(白)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（白）	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	アルマイト処理(白)	10	1個
SS400	脱脂洗浄	SS400	無電解ニッケルメッキ	5	10 ～ 75	10 ～ 75	10 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	脱脂洗浄	SS400	無電解ニッケルメッキ	6	10 ～ 75	10 ～ 75	10 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	脱脂洗浄	SS400	無電解ニッケルメッキ	10	10 ～ 125	10 ～ 125	10 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	脱脂洗浄	SS400	無電解ニッケルメッキ	12	50 ～ 125	50 ～ 125	50 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	脱脂洗浄	SS400	無電解ニッケルメッキ	15	50 ～ 130	50 ～ 130	50 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SUS304	脱脂洗浄	SUS304	なし	5	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
SUS304	脱脂洗浄	SUS304	なし	6	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
SUS304	脱脂洗浄	SUS304	なし	8	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

L型アングルはプレート2枚合わせと比較して組付、精度出しが不要な為、工数削減に貢献いたします。
　
◆◆関連商品◆◆
　新商品：コンベヤスタンド（アングルタイプ）
　特徴：直角度0.1/100保証で安価です。
　詳細はこちら

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

納期・価格

価格表

■材質記号 SU（SUS304）

T	A	B	￥基準単価
			SL-LAFDF			SH-LAFDF			SHD-LAFDF
			L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100
5･6	10～50	10～50	7,930	9,570	11,210	9,180	10,820	12,460	9,930	11,570	13,210
		50.5～75	8,700	10,310	12,350	9,950	11,560	13,600	10,700	12,310	14,350
		75.5～90	10,070	11,920	14,360	11,320	13,170	15,610	12,070	13,920	16,360
	50.5～75	10～50	8,700	10,520	12,350	9,950	11,770	13,600	10,700	12,520	14,350
		50.5～75	8,910	10,970	12,880	10,160	12,220	14,130	10,910	12,970	14,880
		75.5～90	10,500	12,340	14,680	11,750	13,590	15,930	12,500	14,340	16,680
	75.5～90	10～50	10,070	12,200	14,360	11,320	13,450	15,610	12,070	14,200	16,360
		50.5～75	10,500	12,340	14,840	11,750	13,590	16,090	12,500	14,340	16,840
		75.5～90	11,090	12,650	15,090	12,340	13,900	16,340	11,790	13,850	15,940
8	10～50	10～50	9,160	11,160	13,160	10,410	12,410	14,410	12,450	14,550	16,680
		50.5～75	9,790	11,850	13,940	11,040	13,100	15,190	11,750	13,590	15,940
		75.5～90	10,450	12,550	14,680	11,700	13,800	15,930	12,100	14,420	16,530
	50.5～75	10～50	9,750	11,590	13,940	11,000	12,840	15,190	13,000	14,980	17,330
		50.5～75	10,100	12,420	14,530	11,350	13,670	15,780	12,390	14,550	16,680
		75.5～90	11,000	12,980	15,330	12,250	14,230	16,580	13,000	15,130	17,330
	75.5～90	10～50	10,390	12,550	14,680	11,640	13,800	15,930	13,580	15,260	17,730
		50.5～75	11,000	13,130	15,330	12,250	14,380	16,580	13,090	14,650	17,090
		75.5～90	11,580	13,260	15,730	12,830	14,510	16,980	11,160	13,160	15,160

■材質記号 AS（A6063　処理なし）

T	A	B	￥基準単価
			SL-LAFDF			SH-LAFDF			SHD-LAFDF
			L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100
5･6	10～50	10～50	5,090	5,880	6,460	6,340	7,130	7,710	7,090	7,880	8,460
	10～50	50.5～75	5,580	6,570	7,270	6,830	7,820	8,520	7,580	8,570	9,270
	50.5～75	10～50	5,580	6,570	7,270	6,830	7,820	8,520	7,580	8,570	9,270
	50.5～75	50.5～75	6,020	7,020	7,850	7,270	8,270	9,100	8,020	9,020	9,850
10	10～50	10～50	5,460	6,210	6,670	6,710	7,460	7,920	7,460	8,210	8,670
		50.5～75	6,200	7,190	8,020	7,450	8,440	9,270	8,200	9,190	10,020
		75.5～100	6,660	7,760	8,710	7,910	9,010	9,960	8,660	9,760	10,710
	50.5～75	10～50	6,200	7,190	8,020	7,450	8,440	9,270	8,200	9,190	10,020
		50.5～75	6,450	7,440	8,300	7,700	8,690	9,550	8,450	9,440	10,300
		75.5～100	7,100	8,270	9,330	8,350	9,520	10,580	9,100	10,270	11,330
	75.5～100	10～50	6,660	7,760	8,710	7,910	9,010	9,960	8,660	9,760	10,710
		50.5～75	7,100	8,270	9,330	8,350	9,520	10,580	9,100	10,270	11,330
		75.5～100	7,420	8,650	9,720	8,670	9,900	10,970	9,420	10,650	11,720
12	50～75	50.0～75	10,760	12,890	14,690	12,010	14,140	15,940	12,760	14,890	16,690
		75.5～100	11,820	14,320	16,520	13,070	15,570	17,770	13,820	16,320	18,520
		100.5～125	12,540	15,140	17,390	13,790	16,390	18,640	14,540	17,140	19,390
	75.5～100	50.0～75	11,820	14,320	16,520	13,070	15,570	17,770	13,820	16,320	18,520
		75.5～100	12,500	15,080	17,330	13,750	16,330	18,580	14,500	17,080	19,330
		100.5～125	12,960	15,600	17,980	14,210	16,850	19,230	14,960	17,600	19,980
	100.5～125	50.0～75	12,540	15,140	17,390	13,790	16,390	18,640	14,540	17,140	19,390
		75.5～100	12,960	15,600	17,980	14,210	16,850	19,230	14,960	17,600	19,980
		100.5～125	13,380	16,110	18,550	14,630	17,360	19,800	15,380	18,110	20,550

■材質記号 ASW（A6063　アルマイト処理(白)）

T	A	B	￥基準単価
			SL-LAFDF			SH-LAFDF
			L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100
5･6	10～50	10～50	5,650	6,780	7,540	6,900	8,030	8,790
	10～50	50.5～75	6,220	7,550	8,410	7,470	8,800	9,660
	50.5～75	10～50	6,220	7,550	8,410	7,470	8,800	9,660
	50.5～75	50.5～75	6,770	8,140	9,150	8,020	9,390	10,400
10	10～50	10～50	6,040	7,110	7,640	7,290	8,360	8,890
		50.5～75	6,850	8,150	9,150	8,100	9,400	10,400
		75.5～100	7,400	8,820	9,920	8,650	10,070	11,170
	50.5～75	10～50	6,850	8,150	9,150	8,100	9,400	10,400
		50.5～75	7,220	8,540	9,560	8,470	9,790	10,810
		75.5～100	7,980	9,450	10,670	9,230	10,700	11,920
	75.5～100	10～50	7,400	8,820	9,920	8,650	10,070	11,170
		50.5～75	7,980	9,450	10,670	9,230	10,700	11,920
		75.5～100	8,380	9,930	11,170	9,630	11,180	12,420
12	50～75	50.0～75	11,920	14,050	16,070	13,170	15,300	17,320
		75.5～100	13,280	15,780	18,220	14,530	17,030	19,470
		100.5～125	14,130	16,730	19,230	15,380	17,980	20,480
	75.5～100	50.0～75	13,280	15,780	18,220	14,530	17,030	19,470
		75.5～100	14,410	17,000	19,510	15,660	18,250	20,760
		100.5～125	15,040	17,680	20,350	16,290	18,930	21,600
	100.5～125	50.0～75	14,130	16,730	19,230	15,380	17,980	20,480
		75.5～100	15,040	17,680	20,350	16,290	18,930	21,600
		100.5～125	15,870	18,600	21,400	17,120	19,850	22,650

■材質記号 ASB（A6063　アルマイト処理(黒)）

T	A	B	￥基準単価
			SL-LAFDF			SH-LAFDF
			L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100
5･6	10～50	10～50	5,800	7,030	7,830	7,050	8,280	9,080
	10～50	50.5～75	6,390	7,820	8,730	7,640	9,070	9,980
	50.5～75	10～50	6,390	7,820	8,730	7,640	9,070	9,980
	50.5～75	50.5～75	6,970	8,440	9,500	8,220	9,690	10,750
10	10～50	10～50	6,200	7,350	7,920	7,450	8,600	9,170
		50.5～75	7,030	8,430	9,450	8,280	9,680	10,700
		75.5～100	7,900	9,390	10,560	9,150	10,640	11,810
	50.5～75	10～50	7,040	8,430	9,450	8,290	9,680	10,700
		50.5～75	7,420	8,840	9,900	8,670	10,090	11,150
		75.5～100	8,040	9,610	10,870	9,290	10,860	12,120
	75.5～100	10～50	7,600	9,100	10,260	8,850	10,350	11,510
		50.5～75	8,210	9,780	11,050	9,460	11,030	12,300
		75.5～100	8,530	10,160	11,450	9,780	11,410	12,700
12	50～75	50.0～75	12,250	14,380	16,450	13,500	15,630	17,700
		75.5～100	13,670	16,170	18,680	14,920	17,420	19,930
		100.5～125	14,560	17,160	19,740	15,810	18,410	20,990
	75.5～100	50.0～75	13,670	16,170	18,680	14,920	17,420	19,930
		75.5～100	14,930	17,520	20,120	16,180	18,770	21,370
		100.5～125	15,610	18,250	21,010	16,860	19,500	22,260
	100.5～125	50.0～75	14,560	17,160	19,740	15,810	18,410	20,990
		75.5～100	15,610	18,250	21,010	16,860	19,500	22,260
		100.5～125	16,550	19,280	22,170	17,800	20,530	23,420

■材質記号 SSM（SS400）

T	A	B	￥基準単価
			SL-LAFDF			SH-LAFDF
			L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100
5・6	10～50	10～50	5,930	6,950	7,730	6,430	7,450	8,230
	10～50	50.5～75	6,270	7,390	8,270	6,770	7,890	8,770
	50.5～75	10～50	6,270	7,390	8,250	6,770	7,890	8,750
	50.5～75	50.5～75	6,690	7,930	8,890	7,190	8,430	9,390
10	10～50	10～50	6,030	7,040	7,800	6,530	7,540	8,300
		50.5～75	6,360	7,440	8,300	6,860	7,940	8,800
		75.5～100	6,860	8,100	9,100	7,360	8,600	9,600
		100.5～125	7,210	8,510	9,600	7,710	9,010	10,100
	50.5～75	10～50	6,360	7,440	8,300	6,860	7,940	8,800
		50.5～75	6,760	7,960	8,890	7,260	8,460	9,390
		75.5～100	7,440	8,810	9,960	7,940	9,310	10,460
		100.5～125	7,680	9,070	10,270	8,180	9,570	10,770
	75.5～100	10～50	6,860	8,100	9,100	7,360	8,600	9,600
		50.5～75	7,440	8,810	9,960	7,940	9,310	10,460
		75.5～100	7,650	9,020	10,200	8,150	9,520	10,700
		100.5～125	8,010	9,490	10,730	8,510	9,990	11,230
	100.5～125	10～50	8,180	9,000	10,190	8,680	9,500	10,690
		50.5～75	8,750	9,660	10,960	9,250	10,160	11,460
		75.5～100	9,340	10,310	11,720	9,840	10,810	12,220
		100.5～125	10,160	11,200	12,790	10,660	11,700	13,290
12	50～75	50.0～75	11,840	13,370	15,180	12,340	13,870	15,680
		75.5～100	13,100	14,920	17,090	13,600	15,420	17,590
		100.5～125	14,110	16,240	18,730	14,610	16,740	19,230
	75.5～100	50.0～75	13,100	14,920	17,090	13,600	15,420	17,590
		75.5～100	13,710	15,570	17,800	14,210	16,070	18,300
		100.5～125	14,690	16,810	19,380	15,190	17,310	19,880
	100.5～125	50.0～75	14,110	16,240	18,730	14,610	16,740	19,230
		75.5～100	14,690	16,810	19,380	15,190	17,310	19,880
		100.5～125	16,110	18,260	20,900	16,610	18,760	21,400
15	50～75	50.0～75	13,470	15,640	18,200	13,970	16,140	18,700
		75.5～100	14,400	16,800	19,560	14,900	17,300	20,060
		100.5～130	15,620	18,360	21,390	16,120	18,860	21,890
	75.5～100	50.0～75	14,400	16,800	19,560	14,900	17,300	20,060
		75.5～100	15,220	17,710	20,680	15,720	18,210	21,180
		100.5～130	16,530	19,270	22,450	17,030	19,770	22,950
	100.5～130	50.0～75	15,620	18,360	21,390	16,120	18,860	21,890
		75.5～100	16,530	19,270	22,450	17,030	19,770	22,950
		100.5～130	17,850	20,710	24,060	18,350	21,210	24,560

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数量	1	2～4	5～15	16～19	20～40	41～
値引率	基準単価	10%	15%	20%	25%	お見積り
出荷日	通常				＋2日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●材質記号 SU・AS

日目出荷

[ NG ]ストーク適用不可

●材質記号 ASW・ASB

日目出荷

[ NG ]ストーク適用不可

●材質記号 SSM

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

[ ! ]緑色のパラメータは省略可能です。
省略した場合、センターに対して均等配置になります。
詳細は>>こちら

使用例

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFDFのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFDF	Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFDF	【ふっ素樹脂コーティング】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFDF	【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFWF	【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFDN	【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFNN
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	6日目〜	3日目〜	9日目	6日目〜	6日目〜	6日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	クリーン洗浄	該当なし	すべり性	クリーン洗浄	クリーン洗浄	クリーン洗浄
種類	切削	切削	切削	切削	切削	切削
部品取付穴	なし	なし	なし	なし	なし	なし
長穴	なし	なし	なし	なし	なし	あり
