【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFDN

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFSW

通常出荷日：6 日目～

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
クリーン洗浄
種類
切削
部品取付穴
なし
長穴
なし
穴位置
フリー寸法
正面穴数
2
底面穴数
2
タイプ
LAFDN
材質証明書
対象

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

未確定：候補が47型番あります。

外形図・規格表
型番リスト
詳細情報

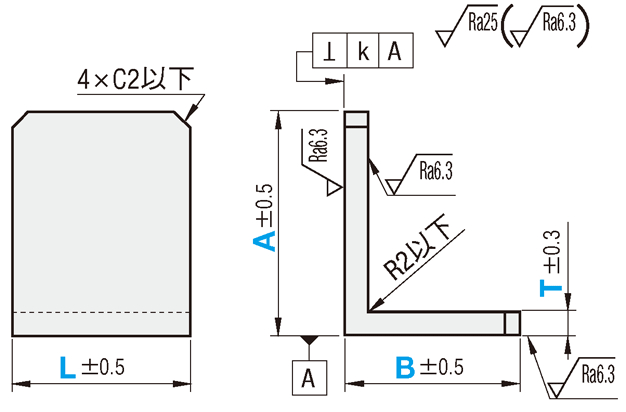

外形図・規格表

（共通寸法）

[ ! ]指示無き面取りはC0.2～C0.5
[ ! ]穴ピッチ寸法公差はJISB0405m級に準じる。

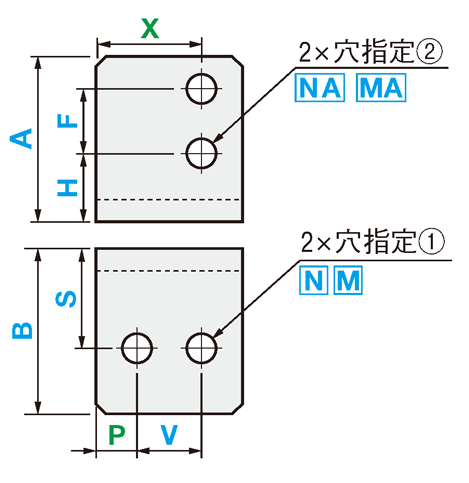

[ ! ]緑色のパラメータは省略可能です。
省略した場合、センターに対して均等配置になります。
詳細は>>こちら

■穴種選択表

穴種

タップ穴

ボルト通し穴

Code

M・MA

N・NA

形状図
・
Code

加工
仕様

タップ有効長
最大M・MA×2


寸法	ボルト呼び径
寸法	3	4	5	6	8	10	12
d	3.5	4.5	5.5	6.5	9	11	14

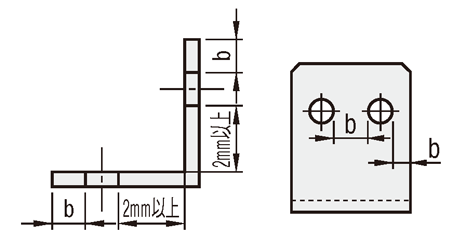

■加工限界
穴間、穴と端面の肉厚に加工限界があります。
限界値はこちらを参照

・b・f・gの加工限界値については、こちら

・ｂ条件値　　　　　　　　　　　　　　　　　　　　　　　　単位：mm

穴種・Code		指定値
		指定値（呼び径）別ｂ条件値
		3	4	5	6	8	10	12	14	16
タップ穴	M・MA	0.8	0.8	0.8	1	1	1	1	1.5	1.5
ボルト通し穴	N・NA	0.8	0.8	1	1	1	1	1	1	1

型式		[ M ]材質	[ S ]表面処理	洗浄方法
Type	材質記号	[ M ]材質	[ S ]表面処理	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-LAFDN	SU	SUS304	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LAFDN				精密洗浄	クラス1000	脱気2重梱包	クラス10
SHD-LAFDN				電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-LAFDN	AS	A6063	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LAFDN				精密洗浄	クラス1000	脱気2重梱包	クラス10
SHD-LAFDN				電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-LAFDN	ASW		アルマイト処理(白)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LAFDN	ASW		アルマイト処理(白)	精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-LAFDN	ASB		アルマイト処理(黒)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LAFDN	ASB		アルマイト処理(黒)	精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-LAFDN	SSM	SS400	無電解ニッケルメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LAFDN	SSM	SS400	無電解ニッケルメッキ	精密洗浄	クラス1000	脱気2重梱包	クラス10

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

A･B寸法の長手	直角度 K
10～80	0.05以内
80.5～130	0.10以内

規格表

型式

−

穴指定①

−

穴指定②

Code・呼び径

Type

−

材質記号

SL-LAFDN

−

A50

−

B30

−

L30

−

V15

−

S20

−

H30

−

F15

−

NA5

[ ! ]すべて半角であることをご確認ください。
[ ! ]加工限界値をご確認ください。

型式

外形寸法

穴指定①

穴指定②

選択

指定0.5mm単位

Type

材質記号

Code

呼び径

Code

呼び径

SL-LAFDN
SH-LAFDN
SHD-LAFDN

5・6・8

10.0～90.0

10.0～100.0

指定0.1mm単位

N
[ ! ]

M

0(穴なし)
3
4
5
6
8
10
12
[ ! ]加工寸法は
穴種選択表参照

指定0.1mm単位

NA
[ ! ]

MA

0(穴なし)
3
4
5
6
8
10
12
[ ! ]加工寸法は
穴種選択表参照

AS
ASW
ASB

10.0～75.0

10.0～100.0

50.0～125.0

50.0～100.0

SSM

10.0～75.0

10.0～100.0

10.0～125.0

50.0～125.0

50.0～100.0

50.0～130.0

[ NG ]ASW・ASB・SSMは電解研磨（SHD-）適用不可

追加工

型式

−

穴指定①

−

穴指定②

−

(CC・RC)

Code・呼び径

Type

−

材質記号

SL-LAFDN

−

A50

−

B30

−

L30

−

V15

−

S20

−

H30

−

F15

−

NA5

−

CC5

Alterations

コーナーカット変更

Code

Spec.

CC＝指定1mm単位
[ ! ]1≦CC≦30
指定方法
CCを型式末尾に追加
（例）～－CC10

￥/1Code


CC	1～10	400
	11～20	600
	21～30	800

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-LAFDN-AS-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFDN-AS-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFDN-AS-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SH-LAFDN-AS-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SH-LAFDN-ASB-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFDN-ASB-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFDN-ASB-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SH-LAFDN-ASB-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SH-LAFDN-ASW-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFDN-ASW-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFDN-ASW-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SH-LAFDN-ASW-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SH-LAFDN-SSM-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFDN-SSM-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFDN-SSM-T10-A[10-125/0.5]-B[10-125/0.5]-L[10-100/0.5]

SH-LAFDN-SSM-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SH-LAFDN-SSM-T15-A[50-130/0.5]-B[50-130/0.5]-L[50-100/0.5]

SH-LAFDN-SU-T5-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SH-LAFDN-SU-T6-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SH-LAFDN-SU-T8-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SHD-LAFDN-AS-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SHD-LAFDN-AS-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SHD-LAFDN-AS-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SHD-LAFDN-AS-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SHD-LAFDN-SU-T5-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SHD-LAFDN-SU-T6-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SHD-LAFDN-SU-T8-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SL-LAFDN-AS-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFDN-AS-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFDN-AS-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SL-LAFDN-AS-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SL-LAFDN-ASB-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFDN-ASB-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFDN-ASB-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SL-LAFDN-ASB-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SL-LAFDN-ASW-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFDN-ASW-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFDN-ASW-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SL-LAFDN-ASW-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SL-LAFDN-SSM-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFDN-SSM-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFDN-SSM-T10-A[10-125/0.5]-B[10-125/0.5]-L[10-100/0.5]

SL-LAFDN-SSM-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SL-LAFDN-SSM-T15-A[50-130/0.5]-B[50-130/0.5]-L[50-100/0.5]

SL-LAFDN-SU-T5-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SL-LAFDN-SU-T6-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SL-LAFDN-SU-T8-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

詳細材質

洗浄方法

材質

表面処理

板厚 T

外形寸法 A

(mm)

外形寸法 B

(mm)

外形寸法 L

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

A6063	精密洗浄	A6063	なし	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	なし	10	1個
A6063	精密洗浄	A6063	なし	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	なし	10	1個
A6063	精密洗浄	A6063	なし	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	なし	10	1個
A6063	精密洗浄	A6063	なし	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	なし	10	1個
A6063	精密洗浄	A6063	アルマイト処理（黒）	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（黒）	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（黒）	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（黒）	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（白）	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(白)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（白）	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(白)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（白）	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	アルマイト処理(白)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（白）	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	アルマイト処理(白)	10	1個
SS400	精密洗浄	SS400	無電解ニッケルメッキ	5	10 ～ 75	10 ～ 75	10 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	精密洗浄	SS400	無電解ニッケルメッキ	6	10 ～ 75	10 ～ 75	10 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	精密洗浄	SS400	無電解ニッケルメッキ	10	10 ～ 125	10 ～ 125	10 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	精密洗浄	SS400	無電解ニッケルメッキ	12	50 ～ 125	50 ～ 125	50 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	精密洗浄	SS400	無電解ニッケルメッキ	15	50 ～ 130	50 ～ 130	50 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SUS304	精密洗浄	SUS304	なし	5	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
SUS304	精密洗浄	SUS304	なし	6	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
SUS304	精密洗浄	SUS304	なし	8	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
A6063	電解研磨＋精密洗浄	A6063	なし	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	なし	10	1個
A6063	電解研磨＋精密洗浄	A6063	なし	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	なし	10	1個
A6063	電解研磨＋精密洗浄	A6063	なし	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	なし	10	1個
A6063	電解研磨＋精密洗浄	A6063	なし	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	なし	10	1個
SUS304	電解研磨＋精密洗浄	SUS304	なし	5	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
SUS304	電解研磨＋精密洗浄	SUS304	なし	6	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
SUS304	電解研磨＋精密洗浄	SUS304	なし	8	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
A6063	脱脂洗浄	A6063	なし	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	なし	10	1個
A6063	脱脂洗浄	A6063	なし	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	なし	10	1個
A6063	脱脂洗浄	A6063	なし	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	なし	10	1個
A6063	脱脂洗浄	A6063	なし	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	なし	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（黒）	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（黒）	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（黒）	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（黒）	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（白）	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(白)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（白）	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(白)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（白）	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	アルマイト処理(白)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（白）	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	アルマイト処理(白)	10	1個
SS400	脱脂洗浄	SS400	無電解ニッケルメッキ	5	10 ～ 75	10 ～ 75	10 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	脱脂洗浄	SS400	無電解ニッケルメッキ	6	10 ～ 75	10 ～ 75	10 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	脱脂洗浄	SS400	無電解ニッケルメッキ	10	10 ～ 125	10 ～ 125	10 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	脱脂洗浄	SS400	無電解ニッケルメッキ	12	50 ～ 125	50 ～ 125	50 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	脱脂洗浄	SS400	無電解ニッケルメッキ	15	50 ～ 130	50 ～ 130	50 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SUS304	脱脂洗浄	SUS304	なし	5	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
SUS304	脱脂洗浄	SUS304	なし	6	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
SUS304	脱脂洗浄	SUS304	なし	8	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

L型アングルはプレート2枚合わせと比較して組付、精度出しが不要な為、工数削減に貢献いたします。
　
◆◆関連商品◆◆
　新商品：コンベヤスタンド（アングルタイプ）
　特徴：直角度0.1/100保証で安価です。
　詳細はこちら

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

納期・価格

価格表

■材質記号 SU（SUS304）

T	A	B	￥基準単価
			SL-LAFDN			SH-LAFDN			SHD-LAFDN
			L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100
5･6	10～50	10～50	7,320	8,960	10,600	8,570	10,210	11,850	9,320	10,960	12,600
		50.5～75	8,090	9,700	11,740	9,340	10,950	12,990	10,090	11,700	13,740
		75.5～90	9,450	11,320	13,760	10,700	12,570	15,010	11,450	13,320	15,760
	50.5～75	10～50	8,090	9,910	11,740	9,340	11,160	12,990	10,090	11,910	13,740
		50.5～75	8,300	10,350	12,260	9,550	11,600	13,510	10,300	12,350	14,260
		75.5～90	9,890	11,720	14,060	11,140	12,970	15,310	11,890	13,720	16,060
	75.5～90	10～50	9,450	11,580	13,760	10,700	12,830	15,010	11,450	13,580	15,760
		50.5～75	9,890	11,720	14,230	11,140	12,970	15,480	11,890	13,720	16,230
		75.5～90	10,470	12,040	14,480	11,720	13,290	15,730	12,470	14,040	16,480
8	10～50	10～50	8,540	10,550	12,550	9,790	11,800	13,800	10,540	12,550	14,550
		50.5～75	9,180	11,230	13,330	10,430	12,480	14,580	11,180	13,230	15,330
		75.5～90	9,840	11,930	14,060	11,090	13,180	15,310	11,840	13,930	16,060
	50.5～75	10～50	9,140	10,980	13,330	10,390	12,230	14,580	11,140	12,980	15,330
		50.5～75	9,490	11,810	13,920	10,740	13,060	15,170	11,490	13,810	15,920
		75.5～90	10,390	12,370	14,710	11,640	13,620	15,960	12,390	14,370	16,710
	75.5～90	10～50	9,780	11,930	14,060	11,030	13,180	15,310	11,780	13,930	16,060
		50.5～75	10,390	12,520	14,710	11,640	13,770	15,960	12,390	14,520	16,710
		75.5～90	10,970	12,650	15,120	12,220	13,900	16,370	12,970	14,650	17,120

■材質記号 AS（A6063　処理なし）

T	A	B	￥基準単価
			SL-LAFDN			SH-LAFDN			SHD-LAFDN
			L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100
5･6	10～50	10～50	4,750	5,550	6,130	6,000	6,800	7,380	6750	7,550	8,130
	10～50	50.5～75	5,250	6,240	6,940	6,500	7,490	8,190	7,250	8,240	8,940
	50.5～75	10～50	5,250	6,240	6,940	6,500	7,490	8,190	7,250	8,240	8,940
	50.5～75	50.5～75	5,680	6,690	7,520	6,930	7,940	8,770	7,680	8,690	9,520
10	10～50	10～50	5,130	5,870	6,330	6,380	7,120	7,580	7,130	7,870	8,330
		50.5～75	5,860	6,860	7,680	7,110	8,110	8,930	7,860	8,860	9,680
		75.5～100	6,320	7,420	8,370	7,570	8,670	9,620	8,320	9,420	10,370
	50.5～75	10～50	5,860	6,860	7,680	7,110	8,110	8,930	7,860	8,860	9,680
		50.5～75	6,110	7,110	7,970	7,360	8,360	9,220	8,110	9,110	9,970
		75.5～100	6,760	7,930	8,990	8,010	9,180	10,240	8,760	9,930	10,990
	75.5～100	10～50	6,320	7,420	8,370	7,570	8,670	9,620	8,320	9,420	10,370
		50.5～75	6,760	7,930	8,990	8,010	9,180	10,240	8,760	9,930	10,990
		75.5～100	7,090	8,310	9,390	8,340	9,560	10,640	9,090	10,310	11,390
12	50～75	50.0～75	10,390	12,520	14,320	11,640	13,770	15,570	12,390	14,520	16,320
		75.5～100	11,450	13,950	16,150	12,700	15,200	17,400	13,450	15,950	18,150
		100.5～125	12,170	14,760	17,020	13,420	16,010	18,270	14,170	16,760	19,020
	75.5～100	50.0～75	11,450	13,950	16,150	12,700	15,200	17,400	13,450	15,950	18,150
		75.5～100	12,120	14,710	16,960	13,370	15,960	18,210	14,120	16,710	18,960
		100.5～125	12,590	15,230	17,610	13,840	16,480	18,860	14,590	17,230	19,610
	100.5～125	50.0～75	12,170	14,760	17,020	13,420	16,010	18,270	14,170	16,760	19,020
		75.5～100	12,590	15,230	17,610	13,840	16,480	18,860	14,590	17,230	19,610
		100.5～125	13,000	15,750	18,180	14,250	17,000	19,430	15,000	17,750	20,180

■材質記号 ASW（A6063　アルマイト処理(白)）

T	A	B	￥基準単価
			SL-LAFDN			SH-LAFDN
			L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100
5･6	10～50	10～50	5,310	6,450	7,200	6,560	7,700	8,450
	10～50	50.5～75	5,880	7,220	8,090	7,130	8,470	9,340
	50.5～75	10～50	5,880	7,220	8,090	7,130	8,470	9,340
	50.5～75	50.5～75	6,430	7,810	8,820	7,680	9,060	10,070
10	10～50	10～50	5,710	6,770	7,300	6,960	8,020	8,550
		50.5～75	6,510	7,820	8,810	7,760	9,070	10,060
		75.5～100	7,060	8,480	9,580	8,310	9,730	10,830
	50.5～75	10～50	6,510	7,820	8,810	7,760	9,070	10,060
		50.5～75	6,880	8,210	9,230	8,130	9,460	10,480
		75.5～100	7,640	9,110	10,330	8,890	10,360	11,580
	75.5～100	10～50	7,060	8,480	9,580	8,310	9,730	10,830
		50.5～75	7,640	9,110	10,330	8,890	10,360	11,580
		75.5～100	8,050	9,590	10,840	9,300	10,840	12,090
12	50～75	50.0～75	11,550	13,680	15,700	12,800	14,930	16,950
		75.5～100	12,910	15,410	17,850	14,160	16,660	19,100
		100.5～125	13,760	16,350	18,860	15,010	17,600	20,110
	75.5～100	50.0～75	12,910	15,410	17,850	14,160	16,660	19,100
		75.5～100	14,040	16,630	19,140	15,290	17,880	20,390
		100.5～125	14,670	17,310	19,980	15,920	18,560	21,230
	100.5～125	50.0～75	13,760	16,350	18,860	15,010	17,600	20,110
		75.5～100	14,670	17,310	19,980	15,920	18,560	21,230
		100.5～125	15,500	18,240	21,030	16,750	19,490	22,280

■材質記号 ASB（A6063　アルマイト処理(黒)）

T	A	B	￥基準単価
			SL-LAFDN			SH-LAFDN
			L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100
5･6	10～50	10～50	5,460	6,700	7,490	6,710	7,950	8,740
	10～50	50.5～75	6,050	7,490	8,400	7,300	8,740	9,650
	50.5～75	10～50	6,050	7,490	8,400	7,300	8,740	9,650
	50.5～75	50.5～75	6,630	8,110	9,170	7,880	9,360	10,420
10	10～50	10～50	5,870	7,020	7,580	7,120	8,270	8,830
		50.5～75	6,690	8,100	9,110	7,940	9,350	10,360
		75.5～100	7,560	9,050	10,220	8,810	10,300	11,470
	50.5～75	10～50	6,700	8,100	9,110	7,950	9,350	10,360
		50.5～75	7,080	8,510	9,570	8,330	9,760	10,820
		75.5～100	7,700	9,270	10,530	8,950	10,520	11,780
	75.5～100	10～50	7,260	8,760	9,920	8,510	10,010	11,170
		50.5～75	7,870	9,440	10,720	9,120	10,690	11,970
		75.5～100	8,200	9,820	11,120	9,450	11,070	12,370
12	50～75	50.0～75	11,880	14,010	16,080	13,130	15,260	17,330
		75.5～100	13,300	15,800	18,300	14,550	17,050	19,550
		100.5～125	14,190	16,790	19,360	15,440	18,040	20,610
	75.5～100	50.0～75	13,300	15,800	18,300	14,550	17,050	19,550
		75.5～100	14,560	17,150	19,750	15,810	18,400	21,000
		100.5～125	15,240	17,880	20,640	16,490	19,130	21,890
	100.5～125	50.0～75	14,190	16,790	19,360	15,440	18,040	20,610
		75.5～100	15,240	17,880	20,640	16,490	19,130	21,890
		100.5～125	16,170	18,920	21,800	17,420	20,170	23,050

■材質記号 SSM（SS400）

T	A	B	￥基準単価
			SL-LAFDN			SH-LAFDN
			L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100
5・6	10～50	10～50	5,520	6,540	7,310	6,020	7,040	7,810
	10～50	50.5～75	5,860	6,970	7,850	6,360	7,470	8,350
	50.5～75	10～50	5,860	6,970	7,840	6,360	7,470	8,340
	50.5～75	50.5～75	6,270	7,510	8,490	6,770	8,010	8,990
10	10～50	10～50	5,620	6,620	7,400	6,120	7,120	7,900
		50.5～75	5,950	7,040	7,880	6,450	7,540	8,380
		75.5～100	6,450	7,680	8,690	6,950	8,180	9,190
		100.5～125	6,800	8,100	9,190	7,300	8,600	9,690
	50.5～75	10～50	5,950	7,040	7,880	6,450	7,540	8,380
		50.5～75	6,350	7,550	8,480	6,850	8,050	8,980
		75.5～100	7,030	8,390	9,550	7,530	8,890	10,050
		100.5～125	7,270	8,660	9,860	7,770	9,160	10,360
	75.5～100	10～50	6,450	7,680	8,690	6,950	8,180	9,190
		50.5～75	7,030	8,390	9,550	7,530	8,890	10,050
		75.5～100	7,250	8,620	9,790	7,750	9,120	10,290
		100.5～125	7,610	9,070	10,310	8,110	9,570	10,810
	100.5～125	10～50	7,780	8,580	9,770	8,280	9,080	10,270
		50.5～75	8,340	9,240	10,550	8,840	9,740	11,050
		75.5～100	8,930	9,900	11,310	9,430	10,400	11,810
		100.5～125	9,760	10,790	12,380	10,260	11,290	12,880
12	50～75	50.0～75	11,340	12,870	14,690	11,840	13,370	15,190
		75.5～100	12,610	14,440	16,600	13,110	14,940	17,100
		100.5～125	13,610	15,750	18,230	14,110	16,250	18,730
	75.5～100	50.0～75	12,610	14,440	16,600	13,110	14,940	17,100
		75.5～100	13,230	15,080	17,300	13,730	15,580	17,800
		100.5～125	14,200	16,320	18,880	14,700	16,820	19,380
	100.5～125	50.0～75	13,610	15,750	18,230	14,110	16,250	18,730
		75.5～100	14,200	16,320	18,880	14,700	16,820	19,380
		100.5～125	15,620	17,770	20,410	16,120	18,270	20,910
15	50～75	50.0～75	12,970	15,160	17,700	13,470	15,660	18,200
		75.5～100	13,920	16,310	19,070	14,420	16,810	19,570
		100.5～130	15,140	17,870	20,900	15,640	18,370	21,400
	75.5～100	50.0～75	13,920	16,310	19,070	14,420	16,810	19,570
		75.5～100	14,730	17,210	20,190	15,230	17,710	20,690
		100.5～130	16,050	18,770	21,960	16,550	19,270	22,460
	100.5～130	50.0～75	15,140	17,870	20,900	15,640	18,370	21,400
		75.5～100	16,050	18,770	21,960	16,550	19,270	22,460
		100.5～130	17,360	20,220	23,570	17,860	20,720	24,070

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数量	1	2～4	5～15	16～19	20～40	41～
値引率	基準単価	10%	15%	20%	25%	お見積り
出荷日	通常				＋2日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●材質記号 SU・AS

日目出荷

[ NG ]ストーク適用不可

●材質記号 ASW・ASB

日目出荷

[ NG ]ストーク適用不可

●材質記号 SSM

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFDNのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFDN	Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFDN	【ふっ素樹脂コーティング】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFDN	【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFWF	【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFNN	【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFDA
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	6日目〜	4日目〜	9日目	6日目〜	6日目〜	6日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	クリーン洗浄	該当なし	すべり性	クリーン洗浄	クリーン洗浄	クリーン洗浄
種類	切削	切削	切削	切削	切削	切削
部品取付穴	なし	なし	なし	なし	なし	なし
長穴	なし	なし	なし	なし	あり	なし
