【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFNN

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FALDS

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FATBS

通常出荷日：6 日目～

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

特性・用途
クリーン洗浄
種類
切削
部品取付穴
なし
長穴
あり
穴位置
フリー寸法
正面穴数
1
底面穴数
1
タイプ
LAFNN
材質証明書
対象

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

未確定：候補が47型番あります。

外形図・規格表
型番リスト
詳細情報

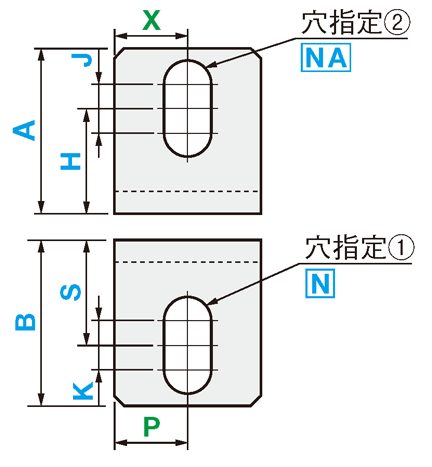

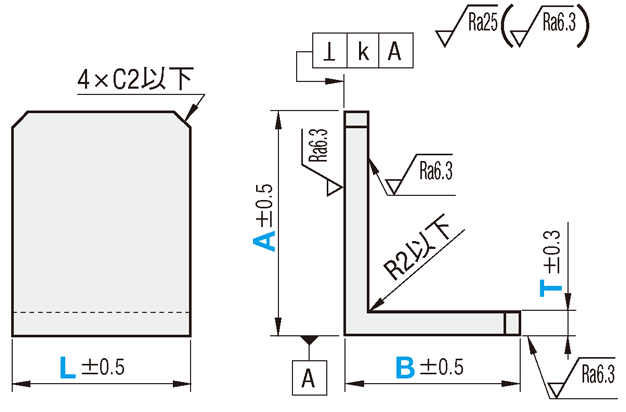

外形図・規格表

（共通寸法）

[ ! ]指示無き面取りはC0.2～C0.5
[ ! ]穴ピッチ寸法公差はJISB0405m級に準じる。

[ ! ]穴指定①［N］の長穴向きを変更可能（追加工参照）
[ ! ]Ｊ,K寸法：Ｊ≦NAx5、K≦Nx5
[ ! ]緑色のパラメータは省略可能です。
省略した場合、センターに対して均等配置になります。
詳細は>>こちら

■穴種選択表

穴種

ボルト通し穴

Code

N・NA

形状図
・
Code

加工
仕様


寸法	ボルト呼び径
寸法	3	4	5	6	8	10	12
d	3.5	4.5	5.5	6.5	9	11	14

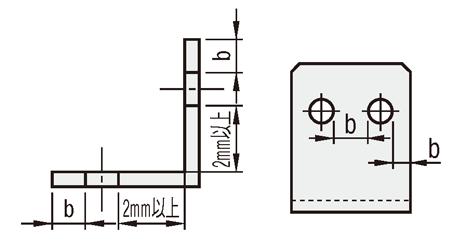

■加工限界
穴間、穴と端面の肉厚に加工限界があります。
限界値はこちらを参照

・b・f・gの加工限界値については、こちら

・ｂ条件値　　　　　　　　　　　　　　　　　　　　　　　　単位：mm

穴種・Code		指定値
		指定値（呼び径）別ｂ条件値
		3	4	5	6	8	10	12	14	16
ボルト通し穴	N・NA	0.8	0.8	1	1	1	1	1	1	1

型式		[ M ]材質	[ S ]表面処理	洗浄方法
Type	材質記号	[ M ]材質	[ S ]表面処理	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-LAFNN	SU	SUS304	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LAFNN				精密洗浄	クラス1000	脱気2重梱包	クラス10
SHD-LAFNN				電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-LAFNN	AS	A6063	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LAFNN				精密洗浄	クラス1000	脱気2重梱包	クラス10
SHD-LAFNN				電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-LAFNN	ASW		アルマイト処理(白)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LAFNN	ASW		アルマイト処理(白)	精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-LAFNN	ASB		アルマイト処理(黒)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LAFNN	ASB		アルマイト処理(黒)	精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-LAFNN	SSM	SS400	無電解ニッケルメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LAFNN	SSM	SS400	無電解ニッケルメッキ	精密洗浄	クラス1000	脱気2重梱包	クラス10

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

A･B寸法の長手	直角度 K
10～80	0.05以内
80.5～130	0.10以内

規格表

型式

−

穴指定①

−

穴指定②

−

Code・呼び径

Type

−

材質記号

SL-LAFNN

−

A50

−

B30

−

L30

−

S20

−

K10

−

H35

−

NA6

−

J10

[ ! ]すべて半角であることをご確認ください。
[ ! ]加工限界値をご確認ください。

型式

外形寸法

穴指定①

穴指定②

選択

指定0.5mm単位

Type

材質記号

Code

呼び径

Code

呼び径

SL-LAFNN
SH-LAFNN
SHD-LAFNN

5・6・8

10.0～90.0

10.0～100.0

指定0.1mm単位

N
[ ! ]

0(穴なし)
3
4
5
6
8
10
12
[ ! ]加工寸法は
穴種選択表参照

指定0.1mm単位
[ ! ]K≦N×5

NA
[ ! ]

0(穴なし)
3
4
5
6
8
10
12
[ ! ]加工寸法は
穴種選択表参照

指定0.1mm単位
[ ! ]J≦NA×5

AS
ASW
ASB

10.0～75.0

10.0～100.0

50.0～125.0

50.0～100.0

SSM

10.0～75.0

10.0～100.0

10.0～125.0

50.0～125.0

50.0～100.0

50.0～130.0

[ NG ]ASW・ASB・SSMは電解研磨（SHD-）適用不可

追加工

型式

−

穴指定①

−

穴指定②

−

(CC・RC)

Code・呼び径

Type

−

材質記号

SL-LAFNN

−

A50

−

B30

−

L30

−

S20

−

K10

−

H35

−

NA6

−

J10

−

CC5

Alterations

コーナーカット変更

底面長穴角度変更

LAF□N

Code

Spec.

CC＝指定1mm単位
[ ! ]1≦CC≦30
指定方法
CCを型式末尾に追加
（例）～－CC10

B面の長穴を上図のように変更します。
[ ! ]寸法関係に注意
指定方法
RCを型式末尾に追加
（例）～－RC

￥/1Code


CC	1～10	400
	11～20	600
	21～30	800

無料

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-LAFNN-AS-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFNN-AS-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFNN-AS-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SH-LAFNN-AS-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SH-LAFNN-ASB-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFNN-ASB-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFNN-ASB-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SH-LAFNN-ASB-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SH-LAFNN-ASW-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFNN-ASW-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFNN-ASW-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SH-LAFNN-ASW-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SH-LAFNN-SSM-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFNN-SSM-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFNN-SSM-T10-A[10-125/0.5]-B[10-125/0.5]-L[10-100/0.5]

SH-LAFNN-SSM-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SH-LAFNN-SSM-T15-A[50-130/0.5]-B[50-130/0.5]-L[50-100/0.5]

SH-LAFNN-SU-T5-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SH-LAFNN-SU-T6-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SH-LAFNN-SU-T8-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SHD-LAFNN-AS-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SHD-LAFNN-AS-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SHD-LAFNN-AS-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SHD-LAFNN-AS-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SHD-LAFNN-SU-T5-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SHD-LAFNN-SU-T6-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SHD-LAFNN-SU-T8-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SL-LAFNN-AS-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFNN-AS-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFNN-AS-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SL-LAFNN-AS-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SL-LAFNN-ASB-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFNN-ASB-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFNN-ASB-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SL-LAFNN-ASB-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SL-LAFNN-ASW-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFNN-ASW-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFNN-ASW-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SL-LAFNN-ASW-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SL-LAFNN-SSM-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFNN-SSM-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFNN-SSM-T10-A[10-125/0.5]-B[10-125/0.5]-L[10-100/0.5]

SL-LAFNN-SSM-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SL-LAFNN-SSM-T15-A[50-130/0.5]-B[50-130/0.5]-L[50-100/0.5]

SL-LAFNN-SU-T5-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SL-LAFNN-SU-T6-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SL-LAFNN-SU-T8-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

詳細材質

洗浄方法

材質

表面処理

板厚 T

外形寸法 A

(mm)

外形寸法 B

(mm)

外形寸法 L

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

A6063	精密洗浄	A6063	なし	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	なし	10	1個
A6063	精密洗浄	A6063	なし	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	なし	10	1個
A6063	精密洗浄	A6063	なし	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	なし	10	1個
A6063	精密洗浄	A6063	なし	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	なし	10	1個
A6063	精密洗浄	A6063	アルマイト処理（黒）	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（黒）	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（黒）	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（黒）	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（白）	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(白)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（白）	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(白)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（白）	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	アルマイト処理(白)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（白）	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	アルマイト処理(白)	10	1個
SS400	精密洗浄	SS400	無電解ニッケルメッキ	5	10 ～ 75	10 ～ 75	10 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	精密洗浄	SS400	無電解ニッケルメッキ	6	10 ～ 75	10 ～ 75	10 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	精密洗浄	SS400	無電解ニッケルメッキ	10	10 ～ 125	10 ～ 125	10 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	精密洗浄	SS400	無電解ニッケルメッキ	12	50 ～ 125	50 ～ 125	50 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	精密洗浄	SS400	無電解ニッケルメッキ	15	50 ～ 130	50 ～ 130	50 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SUS304	精密洗浄	SUS304	なし	5	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
SUS304	精密洗浄	SUS304	なし	6	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
SUS304	精密洗浄	SUS304	なし	8	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
A6063	電解研磨＋精密洗浄	A6063	なし	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	なし	10	1個
A6063	電解研磨＋精密洗浄	A6063	なし	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	なし	10	1個
A6063	電解研磨＋精密洗浄	A6063	なし	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	なし	10	1個
A6063	電解研磨＋精密洗浄	A6063	なし	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	なし	10	1個
SUS304	電解研磨＋精密洗浄	SUS304	なし	5	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
SUS304	電解研磨＋精密洗浄	SUS304	なし	6	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
SUS304	電解研磨＋精密洗浄	SUS304	なし	8	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
A6063	脱脂洗浄	A6063	なし	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	なし	10	1個
A6063	脱脂洗浄	A6063	なし	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	なし	10	1個
A6063	脱脂洗浄	A6063	なし	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	なし	10	1個
A6063	脱脂洗浄	A6063	なし	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	なし	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（黒）	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（黒）	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（黒）	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（黒）	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（白）	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(白)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（白）	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(白)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（白）	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	アルマイト処理(白)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（白）	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	アルマイト処理(白)	10	1個
SS400	脱脂洗浄	SS400	無電解ニッケルメッキ	5	10 ～ 75	10 ～ 75	10 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	脱脂洗浄	SS400	無電解ニッケルメッキ	6	10 ～ 75	10 ～ 75	10 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	脱脂洗浄	SS400	無電解ニッケルメッキ	10	10 ～ 125	10 ～ 125	10 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	脱脂洗浄	SS400	無電解ニッケルメッキ	12	50 ～ 125	50 ～ 125	50 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	脱脂洗浄	SS400	無電解ニッケルメッキ	15	50 ～ 130	50 ～ 130	50 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SUS304	脱脂洗浄	SUS304	なし	5	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
SUS304	脱脂洗浄	SUS304	なし	6	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
SUS304	脱脂洗浄	SUS304	なし	8	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

L型アングルはプレート2枚合わせと比較して組付、精度出しが不要な為、工数削減に貢献いたします。
　
◆◆関連商品◆◆
　新商品：コンベヤスタンド（アングルタイプ）
　特徴：直角度0.1/100保証で安価です。
　詳細はこちら

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

納期・価格

価格表

■材質記号 SU（SUS304）

T	A	B	￥基準単価
			SL-LAFNN			SH-LAFNN			SHD-LAFNN
			L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100
5･6	10～50	10～50	7,980	9,620	11,270	9,230	10,870	12,520	9,980	11,620	13,270
		50.5～75	8,750	10,370	12,400	10,000	11,620	13,650	10,750	12,370	14,400
		75.5～90	10,120	11,980	14,410	11,370	13,230	15,660	12,120	13,980	16,410
	50.5～75	10～50	8,750	10,580	12,400	10,000	11,830	13,650	10,750	12,580	14,400
		50.5～75	8,970	11,020	12,930	10,220	12,270	14,180	10,970	13,020	14,930
		75.5～90	10,560	12,390	14,730	11,810	13,640	15,980	12,560	14,390	16,730
	75.5～90	10～50	10,120	12,250	14,410	11,370	13,500	15,660	12,120	14,250	16,410
		50.5～75	10,560	12,390	14,890	11,810	13,640	16,140	12,560	14,390	16,890
		75.5～90	11,140	12,710	15,150	12,390	13,960	16,400	13,140	14,710	17,150
8	10～50	10～50	9,210	11,210	13,220	10,460	12,460	14,470	11,210	13,210	15,220
		50.5～75	9,850	11,900	13,990	11,100	13,150	15,240	11,850	13,900	15,990
		75.5～90	10,500	12,600	14,730	11,750	13,850	15,980	12,500	14,600	16,730
	50.5～75	10～50	9,800	11,650	13,990	11,050	12,900	15,240	11,800	13,650	15,990
		50.5～75	10,150	12,470	14,580	11,400	13,720	15,830	12,150	14,470	16,580
		75.5～90	11,050	13,040	15,380	12,300	14,290	16,630	13,050	15,040	17,380
	75.5～90	10～50	10,440	12,600	14,730	11,690	13,850	15,980	12,440	14,600	16,730
		50.5～75	11,050	13,180	15,380	12,300	14,430	16,630	13,050	15,180	17,380
		75.5～90	11,640	13,310	15,780	12,890	14,560	17,030	13,640	15,310	17,780

■材質記号 AS（A6063　処理なし）

T	A	B	￥基準単価
			SL-LAFNN			SH-LAFNN			SHD-LAFNN
			L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100
5･6	10～50	10～50	5,290	6,080	6,670	6,540	7,330	7,920	7,290	8,080	8,670
	10～50	50.5～75	5,790	6,770	7,470	7,040	8,020	8,720	7,790	8,770	9,470
	50.5～75	10～50	5,790	6,770	7,470	7,040	8,020	8,720	7,790	8,770	9,470
	50.5～75	50.5～75	6,220	7,220	8,050	7,470	8,470	9,300	8,220	9,220	10,050
10	10～50	10～50	5,660	6,410	6,870	6,910	7,660	8,120	7,660	8,410	8,870
		50.5～75	6,400	7,390	8,220	7,650	8,640	9,470	8,400	9,390	10,220
		75.5～100	6,860	7,960	8,910	8,110	9,210	10,160	8,860	9,960	10,910
	50.5～75	10～50	6,400	7,390	8,220	7,650	8,640	9,470	8,400	9,390	10,220
		50.5～75	6,660	7,640	8,500	7,910	8,890	9,750	8,660	9,640	10,500
		75.5～100	7,300	8,470	9,530	8,550	9,720	10,780	9,300	10,470	11,530
	75.5～100	10～50	6,860	7,960	8,910	8,110	9,210	10,160	8,860	9,960	10,910
		50.5～75	7,300	8,470	9,530	8,550	9,720	10,780	9,300	10,470	11,530
		75.5～100	7,620	8,850	9,920	8,870	10,100	11,170	9,620	10,850	11,920
12	50～75	50.0～75	10,830	12,960	14,760	12,080	14,210	16,010	12,830	14,960	16,760
		75.5～100	11,890	14,390	16,600	13,140	15,640	17,850	13,890	16,390	18,600
		100.5～125	12,610	15,210	17,470	13,860	16,460	18,720	14,610	17,210	19,470
	75.5～100	50.0～75	11,890	14,390	16,600	13,140	15,640	17,850	13,890	16,390	18,600
		75.5～100	12,570	15,160	17,400	13,820	16,410	18,650	14,570	17,160	19,400
		100.5～125	13,040	15,680	18,050	14,290	16,930	19,300	15,040	17,680	20,050
	100.5～125	50.0～75	12,610	15,210	17,470	13,860	16,460	18,720	14,610	17,210	19,470
		75.5～100	13,040	15,680	18,050	14,290	16,930	19,300	15,040	17,680	20,050
		100.5～125	13,450	16,200	18,620	14,700	17,450	19,870	15,450	18,200	20,620

■材質記号 ASW（A6063　アルマイト処理(白)）

T	A	B	￥基準単価
			SL-LAFNN			SH-LAFNN
			L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100
5･6	10～50	10～50	5,850	6,980	7,740	7,100	8,230	8,990
	10～50	50.5～75	6,420	7,750	8,620	7,670	9,000	9,870
	50.5～75	10～50	6,420	7,750	8,620	7,670	9,000	9,870
	50.5～75	50.5～75	6,970	8,340	9,350	8,220	9,590	10,600
10	10～50	10～50	6,240	7,310	7,840	7,490	8,560	9,090
		50.5～75	7,050	8,350	9,350	8,300	9,600	10,600
		75.5～100	7,600	9,020	10,120	8,850	10,270	11,370
	50.5～75	10～50	7,050	8,350	9,350	8,300	9,600	10,600
		50.5～75	7,420	8,740	9,760	8,670	9,990	11,010
		75.5～100	8,180	9,660	10,870	9,430	10,910	12,120
	75.5～100	10～50	7,600	9,020	10,120	8,850	10,270	11,370
		50.5～75	8,180	9,660	10,870	9,430	10,910	12,120
		75.5～100	8,580	10,130	11,370	9,830	11,380	12,620
12	50～75	50.0～75	12,000	14,130	16,140	13,250	15,380	17,390
		75.5～100	13,350	15,860	18,290	14,600	17,110	19,540
		100.5～125	14,200	16,800	19,300	15,450	18,050	20,550
	75.5～100	50.0～75	13,350	15,860	18,290	14,600	17,110	19,540
		75.5～100	14,490	17,080	19,590	15,740	18,330	20,840
		100.5～125	15,110	17,750	20,420	16,360	19,000	21,670
	100.5～125	50.0～75	14,200	16,800	19,300	15,450	18,050	20,550
		75.5～100	15,110	17,750	20,420	16,360	19,000	21,670
		100.5～125	15,940	18,690	21,470	17,190	19,940	22,720

■材質記号 ASB（A6063　アルマイト処理(黒)）

T	A	B	￥基準単価
			SL-LAFNN			SH-LAFNN
			L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100
5･6	10～50	10～50	6,000	7,230	8,030	7,250	8,480	9,280
	10～50	50.5～75	6,590	8,020	8,930	7,840	9,270	10,180
	50.5～75	10～50	6,590	8,020	8,930	7,840	9,270	10,180
	50.5～75	50.5～75	7,170	8,640	9,700	8,420	9,890	10,950
10	10～50	10～50	6,400	7,560	8,120	7,650	8,810	9,370
		50.5～75	7,230	8,630	9,660	8,480	9,880	10,910
		75.5～100	8,100	9,590	10,760	9,350	10,840	12,010
	50.5～75	10～50	7,240	8,630	9,660	8,490	9,880	10,910
		50.5～75	7,620	9,040	10,100	8,870	10,290	11,350
		75.5～100	8,250	9,810	11,080	9,500	11,060	12,330
	75.5～100	10～50	7,800	9,310	10,460	9,050	10,560	11,710
		50.5～75	8,410	9,980	11,260	9,660	11,230	12,510
		75.5～100	8,730	10,370	11,650	9,980	11,620	12,900
12	50～75	50.0～75	12,330	14,460	16,520	13,580	15,710	17,770
		75.5～100	13,750	16,250	18,750	15,000	17,500	20,000
		100.5～125	14,640	17,230	19,810	15,890	18,480	21,060
	75.5～100	50.0～75	13,750	16,250	18,750	15,000	17,500	20,000
		75.5～100	15,010	17,590	20,190	16,260	18,840	21,440
		100.5～125	15,690	18,330	21,080	16,940	19,580	22,330
	100.5～125	50.0～75	14,640	17,230	19,810	15,890	18,480	21,060
		75.5～100	15,690	18,330	21,080	16,940	19,580	22,330
		100.5～125	16,620	19,360	22,250	17,870	20,610	23,500

■材質記号 SSM（SS400）

T	A	B	￥基準単価
			SL-LAFNN			SH-LAFNN
			L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100
5・6	10～50	10～50	5,990	7,010	7,780	6,490	7,510	8,280
	10～50	50.5～75	6,330	7,440	8,320	6,830	7,940	8,820
	50.5～75	10～50	6,330	7,440	8,310	6,830	7,940	8,810
	50.5～75	50.5～75	6,740	7,980	8,960	7,240	8,480	9,460
10	10～50	10～50	6,080	7,090	7,860	6,580	7,590	8,360
		50.5～75	6,410	7,500	8,350	6,910	8,000	8,850
		75.5～100	6,920	8,150	9,160	7,420	8,650	9,660
		100.5～125	7,270	8,560	9,660	7,770	9,060	10,160
	50.5～75	10～50	6,410	7,500	8,350	6,910	8,000	8,850
		50.5～75	6,810	8,010	8,940	7,310	8,510	9,440
		75.5～100	7,490	8,860	10,020	7,990	9,360	10,520
		100.5～125	7,740	9,130	10,320	8,240	9,630	10,820
	75.5～100	10～50	6,920	8,150	9,160	7,420	8,650	9,660
		50.5～75	7,490	8,860	10,020	7,990	9,360	10,520
		75.5～100	7,720	9,080	10,260	8,220	9,580	10,760
		100.5～125	8,080	9,540	10,780	8,580	10,040	11,280
	100.5～125	10～50	8,250	9,050	10,240	8,750	9,550	10,740
		50.5～75	8,810	9,710	11,010	9,310	10,210	11,510
		75.5～100	9,400	10,370	11,780	9,900	10,870	12,280
		100.5～125	10,230	11,260	12,850	10,730	11,760	13,350
12	50～75	50.0～75	11,780	13,300	15,120	12,280	13,800	15,620
		75.5～100	13,050	14,870	17,030	13,550	15,370	17,530
		100.5～125	14,040	16,180	18,670	14,540	16,680	19,170
	75.5～100	50.0～75	13,050	14,870	17,030	13,550	15,370	17,530
		75.5～100	13,660	15,520	17,730	14,160	16,020	18,230
		100.5～125	14,640	16,760	19,310	15,140	17,260	19,810
	100.5～125	50.0～75	14,040	16,180	18,670	14,540	16,680	19,170
		75.5～100	14,640	16,760	19,310	15,140	17,260	19,810
		100.5～125	16,060	18,210	20,850	16,560	18,710	21,350
15	50～75	50.0～75	13,410	15,590	18,140	13,910	16,090	18,640
		75.5～100	14,350	16,750	19,500	14,850	17,250	20,000
		100.5～130	15,570	18,300	21,340	16,070	18,800	21,840
	75.5～100	50.0～75	14,350	16,750	19,500	14,850	17,250	20,000
		75.5～100	15,170	17,650	20,630	15,670	18,150	21,130
		100.5～130	16,480	19,210	22,400	16,980	19,710	22,900
	100.5～130	50.0～75	15,570	18,300	21,340	16,070	18,800	21,840
		75.5～100	16,480	19,210	22,400	16,980	19,710	22,900
		100.5～130	17,800	20,660	24,010	18,300	21,160	24,510

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数量	1	2～4	5～15	16～19	20～40	41～
値引率	基準単価	10%	15%	20%	25%	お見積り
出荷日	通常				＋2日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●材質記号 SU・AS

日目出荷

[ NG ]ストーク適用不可

●材質記号 ASW・ASB

日目出荷

[ NG ]ストーク適用不可

●材質記号 SSM

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFNNのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFNN	Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFNN	【ふっ素樹脂コーティング】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFNN	【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFDD	【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFSN	【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFDA
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	6日目〜	3日目〜	9日目	6日目〜	6日目〜	6日目〜
特性・用途	クリーン洗浄	該当なし	すべり性	クリーン洗浄	クリーン洗浄	クリーン洗浄
種類	切削	切削	切削	切削	切削	切削
部品取付穴	なし	なし	なし	なし	あり	なし
長穴	あり	あり	あり	あり	あり	なし
穴位置	フリー寸法	フリー寸法	フリー寸法	フリー寸法	フリー寸法	フリー寸法

L型ブラケットカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

詳細材質

洗浄方法

材質

表面処理

板厚 T

外形寸法 A(mm)

外形寸法 B(mm)

外形寸法 L(mm)

タイプ

CAD

出荷日

【クリーン洗浄品】Ｌ型仕上げアングル 取付板・ブラケット ーフリー寸法タイプー LAFNN

ご注意

外形図・規格表

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

この商品を見た人は、こんな商品も見ています

最近見た商品

L型ブラケットカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFNN
