【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFSS

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　－センター振り分けタイプ－ LRAMW

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FAMAS

通常出荷日：6 日目～

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
クリーン洗浄
種類
切削
部品取付穴
あり
長穴
なし
穴位置
フリー寸法
正面穴数
1
底面穴数
1
タイプ
LAFSS
材質証明書
対象

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

未確定：候補が47型番あります。

外形図・規格表
型番リスト
詳細情報

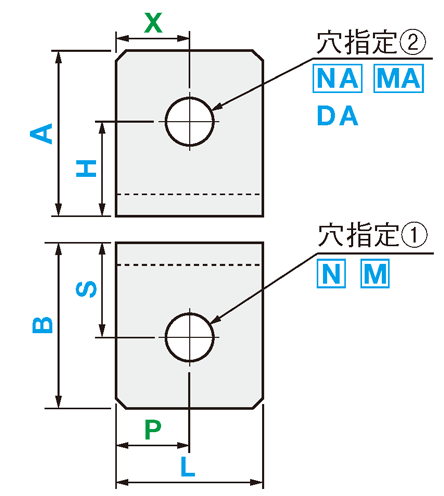

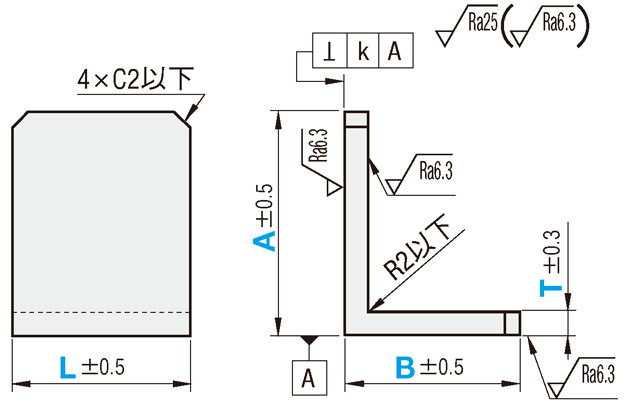

外形図・規格表

（共通寸法）

[ ! ]指示無き面取りはC0.2～C0.5
[ ! ]穴ピッチ寸法公差はJISB0405m級に準じる。

[ ! ]緑色のパラメータは省略可能です。
省略した場合、センターに対して均等配置になります。
詳細は>>こちら

■穴種選択表

穴種

タップ穴

ボルト通し穴

通し穴

Code

M・MA

N・NA

形状図
・
Code

加工
仕様

タップ有効長
最大M・MA×2


寸法	ボルト呼び径
寸法	3	4	5	6	8	10	12
d	3.5	4.5	5.5	6.5	9	11	14


	寸法	穴径公差
	3～30	±0.2
	31～60	±0.3

■加工限界

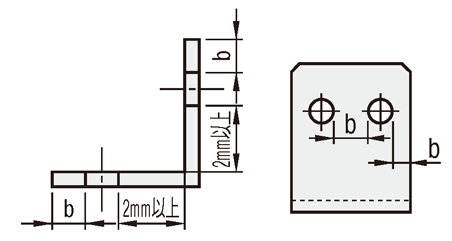

穴間、穴と端面の肉厚に加工限界があります。
限界値はこちらを参照

・b・f・gの加工限界値については、こちら

型式		[ M ]材質	[ S ]表面処理	洗浄方法
Type	材質記号	[ M ]材質	[ S ]表面処理	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-LAFSS	SU	SUS304	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LAFSS				精密洗浄	クラス1000	脱気2重梱包	クラス10
SHD-LAFSS				電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-LAFSS	AS	A6063	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LAFSS				精密洗浄	クラス1000	脱気2重梱包	クラス10
SHD-LAFSS				電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-LAFSS	ASW		アルマイト処理(白)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LAFSS	ASW		アルマイト処理(白)	精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-LAFSS	ASB		アルマイト処理(黒)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LAFSS	ASB		アルマイト処理(黒)	精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-LAFSS	SSM	SS400	無電解ニッケルメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LAFSS	SSM	SS400	無電解ニッケルメッキ	精密洗浄	クラス1000	脱気2重梱包	クラス10

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

A･B寸法の長手	直角度 K
10～80	0.05以内
80.5～130	0.10以内

規格表

型式

−

穴指定①

−

穴指定②

Code・呼び径

Type

−

材質記号

SL-LAFSS

−

A50

−

B30

−

L30

−

S20

−

H35

−

NA6

[ ! ]すべて半角であることをご確認ください。
[ ! ]加工限界値をご確認ください。

型式

外形寸法

穴指定①

穴指定②

選択

指定0.5mm単位

Type

材質記号

Code

呼び径

Code

呼び径

Code

指定

SL-LAFSS
SH-LAFSS
SHD-LAFSS

5・6・8

10.0～90.0

10.0～100.0

指定0.1mm単位

N
[ ! ]

M

0(穴なし)
3
4
5
6
8
10
12
[ ! ]加工寸法は
穴種選択表参照

指定0.1mm単位
[ ! ]K≦N×5

NA
[ ! ]

MA

0(穴なし)
3
4
5
6
8
10
12
[ ! ]加工寸法は
穴種選択表参照

3～30(0.5mm単位)
31～60(1mm単位)

AS
ASW
ASB

10.0～75.0

10.0～100.0

50.0～125.0

50.0～100.0

SSM

10.0～75.0

10.0～100.0

10.0～125.0

50.0～125.0

50.0～100.0

50.0～130.0

[ NG ]ASW・ASB・SSMは電解研磨（SHD-）適用不可

追加工

型式

−

穴指定①

−

穴指定②

−

(CC)

Code・呼び径

Type

−

材質記号

SL-LAFSS

−

A50

−

B30

−

L30

−

S20

−

H35

−

NA6

−

CC5

Alterations

コーナーカット変更

Code

Spec.

CC＝指定1mm単位
[ ! ]1≦CC≦30
指定方法
CCを型式末尾に追加
（例）～－CC10

￥/1Code


CC	1～10	400
	11～20	600
	21～30	800

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-LAFSS-AS-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFSS-AS-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFSS-AS-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SH-LAFSS-AS-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SH-LAFSS-ASB-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFSS-ASB-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFSS-ASB-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SH-LAFSS-ASB-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SH-LAFSS-ASW-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFSS-ASW-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFSS-ASW-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SH-LAFSS-ASW-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SH-LAFSS-SSM-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFSS-SSM-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFSS-SSM-T10-A[10-125/0.5]-B[10-125/0.5]-L[10-100/0.5]

SH-LAFSS-SSM-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SH-LAFSS-SSM-T15-A[50-130/0.5]-B[50-130/0.5]-L[50-100/0.5]

SH-LAFSS-SU-T5-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SH-LAFSS-SU-T6-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SH-LAFSS-SU-T8-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SHD-LAFSS-AS-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SHD-LAFSS-AS-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SHD-LAFSS-AS-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SHD-LAFSS-AS-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SHD-LAFSS-SU-T5-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SHD-LAFSS-SU-T6-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SHD-LAFSS-SU-T8-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SL-LAFSS-AS-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFSS-AS-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFSS-AS-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SL-LAFSS-AS-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SL-LAFSS-ASB-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFSS-ASB-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFSS-ASB-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SL-LAFSS-ASB-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SL-LAFSS-ASW-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFSS-ASW-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFSS-ASW-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SL-LAFSS-ASW-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SL-LAFSS-SSM-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFSS-SSM-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFSS-SSM-T10-A[10-125/0.5]-B[10-125/0.5]-L[10-100/0.5]

SL-LAFSS-SSM-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SL-LAFSS-SSM-T15-A[50-130/0.5]-B[50-130/0.5]-L[50-100/0.5]

SL-LAFSS-SU-T5-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SL-LAFSS-SU-T6-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SL-LAFSS-SU-T8-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

詳細材質

洗浄方法

材質

表面処理

板厚 T

外形寸法 A

(mm)

外形寸法 B

(mm)

外形寸法 L

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

A6063	精密洗浄	A6063	なし	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	なし	10	1個
A6063	精密洗浄	A6063	なし	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	なし	10	1個
A6063	精密洗浄	A6063	なし	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	なし	10	1個
A6063	精密洗浄	A6063	なし	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	なし	10	1個
A6063	精密洗浄	A6063	アルマイト処理（黒）	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（黒）	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（黒）	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（黒）	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（白）	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(白)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（白）	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(白)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（白）	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	アルマイト処理(白)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（白）	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	アルマイト処理(白)	10	1個
SS400	精密洗浄	SS400	無電解ニッケルメッキ	5	10 ～ 75	10 ～ 75	10 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	精密洗浄	SS400	無電解ニッケルメッキ	6	10 ～ 75	10 ～ 75	10 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	精密洗浄	SS400	無電解ニッケルメッキ	10	10 ～ 125	10 ～ 125	10 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	精密洗浄	SS400	無電解ニッケルメッキ	12	50 ～ 125	50 ～ 125	50 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	精密洗浄	SS400	無電解ニッケルメッキ	15	50 ～ 130	50 ～ 130	50 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SUS304	精密洗浄	SUS304	なし	5	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
SUS304	精密洗浄	SUS304	なし	6	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
SUS304	精密洗浄	SUS304	なし	8	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
A6063	電解研磨＋精密洗浄	A6063	なし	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	なし	10	1個
A6063	電解研磨＋精密洗浄	A6063	なし	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	なし	10	1個
A6063	電解研磨＋精密洗浄	A6063	なし	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	なし	10	1個
A6063	電解研磨＋精密洗浄	A6063	なし	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	なし	10	1個
SUS304	電解研磨＋精密洗浄	SUS304	なし	5	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
SUS304	電解研磨＋精密洗浄	SUS304	なし	6	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
SUS304	電解研磨＋精密洗浄	SUS304	なし	8	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
A6063	脱脂洗浄	A6063	なし	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	なし	10	1個
A6063	脱脂洗浄	A6063	なし	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	なし	10	1個
A6063	脱脂洗浄	A6063	なし	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	なし	10	1個
A6063	脱脂洗浄	A6063	なし	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	なし	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（黒）	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（黒）	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（黒）	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（黒）	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（白）	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(白)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（白）	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(白)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（白）	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	アルマイト処理(白)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（白）	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	アルマイト処理(白)	10	1個
SS400	脱脂洗浄	SS400	無電解ニッケルメッキ	5	10 ～ 75	10 ～ 75	10 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	脱脂洗浄	SS400	無電解ニッケルメッキ	6	10 ～ 75	10 ～ 75	10 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	脱脂洗浄	SS400	無電解ニッケルメッキ	10	10 ～ 125	10 ～ 125	10 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	脱脂洗浄	SS400	無電解ニッケルメッキ	12	50 ～ 125	50 ～ 125	50 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	脱脂洗浄	SS400	無電解ニッケルメッキ	15	50 ～ 130	50 ～ 130	50 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SUS304	脱脂洗浄	SUS304	なし	5	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
SUS304	脱脂洗浄	SUS304	なし	6	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
SUS304	脱脂洗浄	SUS304	なし	8	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

L型アングルはプレート2枚合わせと比較して組付、精度出しが不要な為、工数削減に貢献いたします。
　
◆◆関連商品◆◆
　新商品：コンベヤスタンド（アングルタイプ）
　特徴：直角度0.1/100保証で安価です。
　詳細はこちら

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

納期・価格

価格表

■価格算出方法
　D・DA穴がある場合は、本体価格に加算されます。
■DA穴加工料金

DA穴加工
穴径31～40	穴径41～50	穴径51～60
600	800	1,000

■材質記号 SU（SUS304）

T	A	B	本体価格　￥基準単価
			SL-LAFSS			SH-LAFSS			SHD-LAFSS
			L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100
5･6	10～50	10～50	7,030	7,800	9,170	7,590	9,230	10,870	8,340	9,980	11,620
		50.5～75	7,800	8,010	9,600	8,360	9,970	12,010	9,110	10,720	12,760
		75.5～90	9,170	9,600	10,190	9,730	11,580	14,020	10,480	12,330	14,770
	50.5～75	10～50	8,260	8,890	9,550	8,360	10,180	12,010	9,110	10,930	12,760
		50.5～75	8,850	9,200	10,100	8,570	10,630	12,530	9,320	11,380	13,280
		75.5～90	9,490	10,100	10,680	10,160	12,000	14,340	10,910	12,750	15,090
	75.5～90	10～50	8,670	9,410	11,020	9,730	11,850	14,020	10,480	12,600	14,770
		50.5～75	9,620	10,070	11,440	10,160	12,000	14,500	10,910	12,750	15,250
		75.5～90	11,300	11,440	11,750	10,740	12,300	14,740	11,490	13,050	15,490
8	10～50	10～50	10,260	10,950	11,650	8,820	10,820	12,820	9,570	11,570	13,570
		50.5～75	10,690	11,520	12,080	9,450	11,510	13,600	10,200	12,260	14,350
		75.5～90	11,650	12,230	12,360	10,110	12,210	14,340	10,860	12,960	15,090
	50.5～75	10～50	10,310	11,450	13,460	9,400	11,250	13,600	10,150	12,000	14,350
		50.5～75	11,450	11,980	13,780	9,760	12,070	14,190	10,510	12,820	14,940
		75.5～90	13,460	13,940	14,190	10,660	12,640	14,980	11,410	13,390	15,730
	75.5～90	10～50	12,260	13,040	13,780	10,050	12,210	14,340	10,800	12,960	15,090
		50.5～75	13,040	13,630	14,430	10,660	12,790	14,980	11,410	13,540	15,730
		75.5～90	13,780	14,430	14,830	11,240	12,920	15,390	11,990	13,670	16,140

■材質記号 AS（A6063　処理なし）

T	A	B	本体価格　￥基準単価
			SL-LAFSS			SH-LAFSS			SHD-LAFSS
			L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100
5･6	10～50	10～50	4,620	5,420	6,000	5,870	6,670	7,250	6,620	7,420	8,000
	10～50	50.5～75	5,120	6,100	6,800	6,370	7,350	8,050	7,120	8,100	8,800
	50.5～75	10～50	5,120	6,100	6,800	6,370	7,350	8,050	7,120	8,100	8,800
	50.5～75	50.5～75	5,550	6,550	7,390	6,800	7,800	8,640	7,550	8,550	9,390
10	10～50	10～50	4,990	5,740	6,200	6,240	6,990	7,450	6,990	7,740	8,200
		50.5～75	5,730	6,720	7,560	6,980	7,970	8,810	7,730	8,720	9,560
		75.5～100	6,190	7,290	8,250	7,440	8,540	9,500	8,190	9,290	10,250
	50.5～75	10～50	5,730	6,720	7,560	6,980	7,970	8,810	7,730	8,720	9,560
		50.5～75	5,990	6,970	7,830	7,240	8,220	9,080	7,990	8,970	9,830
		75.5～100	6,630	7,800	8,860	7,880	9,050	10,110	8,630	9,800	10,860
	75.5～100	10～50	6,190	7,290	8,250	7,440	8,540	9,500	8,190	9,290	10,250
		50.5～75	6,630	7,800	8,860	7,880	9,050	10,110	8,630	9,800	10,860
		75.5～100	6,950	8,180	9,250	8,200	9,430	10,500	8,950	10,180	11,250
12	50～75	50.0～75	10,160	12,290	14,100	11,410	13,540	15,350	12,160	14,290	16,100
		75.5～100	11,220	13,730	15,930	12,470	14,980	17,180	13,220	15,730	17,930
		100.5～125	11,940	14,540	16,800	13,190	15,790	18,050	13,940	16,540	18,800
	75.5～100	50.0～75	11,220	13,730	15,930	12,470	14,980	17,180	13,220	15,730	17,930
		75.5～100	11,900	14,490	16,740	13,150	15,740	17,990	13,900	16,490	18,740
		100.5～125	12,370	15,010	17,380	13,620	16,260	18,630	14,370	17,010	19,380
	100.5～125	50.0～75	11,940	14,540	16,800	13,190	15,790	18,050	13,940	16,540	18,800
		75.5～100	12,370	15,010	17,380	13,620	16,260	18,630	14,370	17,010	19,380
		100.5～125	12,780	15,530	17,950	14,030	16,780	19,200	14,780	17,530	19,950

■材質記号 ASW（A6063　アルマイト処理(白)）

T	A	B	本体価格　￥基準単価
			SL-LAFSS			SH-LAFSS
			L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100
5･6	10～50	10～50	5,180	6,320	7,070	6,430	7,570	8,320
	10～50	50.5～75	5,750	7,080	7,950	7,000	8,330	9,200
	50.5～75	10～50	5,750	7,080	7,950	7,000	8,330	9,200
	50.5～75	50.5～75	6,310	7,670	8,680	7,560	8,920	9,930
10	10～50	10～50	5,570	6,640	7,170	6,820	7,890	8,420
		50.5～75	6,380	7,680	8,680	7,630	8,930	9,930
		75.5～100	6,930	8,350	9,450	8,180	9,600	10,700
	50.5～75	10～50	6,380	7,680	8,680	7,630	8,930	9,930
		50.5～75	6,750	8,080	9,090	8,000	9,330	10,340
		75.5～100	7,510	8,990	10,210	8,760	10,240	11,460
	75.5～100	10～50	6,930	8,350	9,450	8,180	9,600	10,700
		50.5～75	7,510	8,990	10,210	8,760	10,240	11,460
		75.5～100	7,920	9,460	10,700	9,170	10,710	11,950
12	50～75	50.0～75	11,330	13,460	15,470	12,580	14,710	16,720
		75.5～100	12,690	15,190	17,630	13,940	16,440	18,880
		100.5～125	13,530	16,130	18,630	14,780	17,380	19,880
	75.5～100	50.0～75	12,690	15,190	17,630	13,940	16,440	18,880
		75.5～100	13,820	16,410	18,920	15,070	17,660	20,170
		100.5～125	14,450	17,090	19,760	15,700	18,340	21,010
	100.5～125	50.0～75	13,530	16,130	18,630	14,780	17,380	19,880
		75.5～100	14,450	17,090	19,760	15,700	18,340	21,010
		100.5～125	15,270	18,020	20,810	16,520	19,270	22,060

■材質記号 ASB（A6063　アルマイト処理(黒)）

T	A	B	本体価格　￥基準単価
			SL-LAFSS			SH-LAFSS
			L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100
5･6	10～50	10～50	5,330	6,560	7,370	6,580	7,810	8,620
	10～50	50.5～75	5,920	7,350	8,270	7,170	8,600	9,520
	50.5～75	10～50	5,920	7,350	8,270	7,170	8,600	9,520
	50.5～75	50.5～75	6,510	7,970	9,030	7,760	9,220	10,280
10	10～50	10～50	5,730	6,890	7,450	6,980	8,140	8,700
		50.5～75	6,560	7,960	8,990	7,810	9,210	10,240
		75.5～100	7,430	8,920	10,090	8,680	10,170	11,340
	50.5～75	10～50	6,570	7,960	8,990	7,820	9,210	10,240
		50.5～75	6,950	8,370	9,430	8,200	9,620	10,680
		75.5～100	7,580	9,150	10,410	8,830	10,400	11,660
	75.5～100	10～50	7,130	8,640	9,790	8,380	9,890	11,040
		50.5～75	7,750	9,320	10,590	9,000	10,570	11,840
		75.5～100	8,070	9,700	10,980	9,320	10,950	12,230
12	50～75	50.0～75	11,660	13,790	15,860	12,910	15,040	17,110
		75.5～100	13,080	15,580	18,080	14,330	16,830	19,330
		100.5～125	13,970	16,570	19,140	15,220	17,820	20,390
	75.5～100	50.0～75	13,080	15,580	18,080	14,330	16,830	19,330
		75.5～100	14,340	16,930	19,520	15,590	18,180	20,770
		100.5～125	15,020	17,660	20,410	16,270	18,910	21,660
	100.5～125	50.0～75	13,970	16,570	19,140	15,220	17,820	20,390
		75.5～100	15,020	17,660	20,410	16,270	18,910	21,660
		100.5～125	15,950	18,700	21,580	17,200	19,950	22,830

■材質記号 SSM（SS400）

T	A	B	￥基準単価
			SL-LAFSS			SH-LAFSS
			L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100
5・6	10～50	10～50	5,320	6,340	7,110	5,820	6,840	7,610
	10～50	50.5～75	5,660	6,770	7,650	6,160	7,270	8,150
	50.5～75	10～50	5,660	6,770	7,640	6,160	7,270	8,140
	50.5～75	50.5～75	6,070	7,310	8,290	6,570	7,810	8,790
10	10～50	10～50	5,420	6,420	7,200	5,920	6,920	7,700
		50.5～75	5,740	6,840	7,680	6,240	7,340	8,180
		75.5～100	6,250	7,480	8,490	6,750	7,980	8,990
		100.5～125	6,600	7,900	8,990	7,100	8,400	9,490
	50.5～75	10～50	5,740	6,840	7,680	6,240	7,340	8,180
		50.5～75	6,150	7,340	8,280	6,650	7,840	8,780
		75.5～100	6,820	8,190	9,350	7,320	8,690	9,850
		100.5～125	7,070	8,460	9,660	7,570	8,960	10,160
	75.5～100	10～50	6,250	7,480	8,490	6,750	7,980	8,990
		50.5～75	6,820	8,190	9,350	7,320	8,690	9,850
		75.5～100	7,050	8,410	9,590	7,550	8,910	10,090
		100.5～125	7,410	8,870	10,110	7,910	9,370	10,610
	100.5～125	10～50	7,580	8,380	9,570	8,080	8,880	10,070
		50.5～75	8,140	9,040	10,340	8,640	9,540	10,840
		75.5～100	8,730	9,700	11,110	9,230	10,200	11,610
		100.5～125	9,560	10,590	12,180	10,060	11,090	12,680
12	50～75	50.0～75	11,110	12,630	14,460	11,610	13,130	14,960
		75.5～100	12,380	14,200	16,360	12,880	14,700	16,860
		100.5～125	13,380	15,520	18,000	13,880	16,020	18,500
	75.5～100	50.0～75	12,380	14,200	16,360	12,880	14,700	16,860
		75.5～100	12,990	14,850	17,060	13,490	15,350	17,560
		100.5～125	13,970	16,090	18,640	14,470	16,590	19,140
	100.5～125	50.0～75	13,380	15,520	18,000	13,880	16,020	18,500
		75.5～100	13,970	16,090	18,640	14,470	16,590	19,140
		100.5～125	15,390	17,540	20,180	15,890	18,040	20,680
15	50～75	50.0～75	12,740	14,920	17,470	13,240	15,420	17,970
		75.5～100	13,680	16,080	18,830	14,180	16,580	19,330
		100.5～130	14,900	17,640	20,670	15,400	18,140	21,170
	75.5～100	50.0～75	13,680	16,080	18,830	14,180	16,580	19,330
		75.5～100	14,500	16,980	19,960	15,000	17,480	20,460
		100.5～130	15,810	18,540	21,730	16,310	19,040	22,230
	100.5～130	50.0～75	14,900	17,640	20,670	15,400	18,140	21,170
		75.5～100	15,810	18,540	21,730	16,310	19,040	22,230
		100.5～130	17,130	19,990	23,340	17,630	20,490	23,840

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数量	1	2～4	5～15	16～19	20～40	41～
値引率	基準単価	10%	15%	20%	25%	お見積り
出荷日	通常				＋2日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●材質記号 SU・AS

日目出荷

[ NG ]ストーク適用不可

●材質記号 ASW・ASB

日目出荷

[ NG ]ストーク適用不可

●材質記号 SSM

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFSSのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFSS	Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFSS	【ふっ素樹脂コーティング】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFSS	【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFWF	【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFNN	【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFDA
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	6日目〜	4日目〜	9日目	6日目〜	6日目〜	6日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	クリーン洗浄	該当なし	すべり性	クリーン洗浄	クリーン洗浄	クリーン洗浄
種類	切削	切削	切削	切削	切削	切削
部品取付穴	あり	あり	あり	なし	なし	なし
長穴	なし	なし	なし	なし	あり	なし
