【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFZZ

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

今見ている商品の標準品

クリーン洗浄不要な場合

ミスミ

Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFZZ

4.1

通常出荷日：3 日目～

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

特性・用途
クリーン洗浄
種類
切削
部品取付穴
なし
長穴
なし
穴位置
フリー寸法
正面穴数
0
底面穴数
0
タイプ
LAFZZ
材質証明書
対象

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

未確定：候補が47型番あります。

外形図・規格表
型番リスト
詳細情報

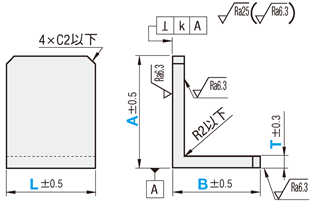

外形図・規格表

（穴なしタイプ）（共通寸法）

[ ! ]指示無き面取りはC0.2～C0.5

型式		[ M ]材質	[ S ]表面処理	洗浄方法
Type	材質記号	[ M ]材質	[ S ]表面処理	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-LAFZZ	SU	SUS304	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LAFZZ				精密洗浄	クラス1000	脱気2重梱包	クラス10
SHD-LAFZZ				電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-LAFZZ	AS	A6063	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LAFZZ				精密洗浄	クラス1000	脱気2重梱包	クラス10
SHD-LAFZZ				電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-LAFZZ	ASW		アルマイト処理(白)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LAFZZ	ASW		アルマイト処理(白)	精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-LAFZZ	ASB		アルマイト処理(黒)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LAFZZ	ASB		アルマイト処理(黒)	精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-LAFZZ	SSM	SS400	無電解ニッケルメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LAFZZ	SSM	SS400	無電解ニッケルメッキ	精密洗浄	クラス1000	脱気2重梱包	クラス10

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

A･B寸法の長手	直角度 K
10～80	0.05以内
80.5～130	0.10以内

規格表

型式			−	T	−	A	−	B	−	L

Type	−	材質記号
SL-LAFZZ	−	SU	−	T6	−	A50	−	B30	−	L30

[ ! ]すべて半角であることをご確認ください。
[ ! ]加工限界値をご確認ください。

型式		外形寸法
型式		選択	指定0.5mm単位
Type	材質記号	T	A	B	L
SL-LAFZZ SH-LAFZZ SHD-LAFZZ	SU	5・6・8	10.0～90.0	10.0～90.0	10.0～100.0
	AS ASW ASB	5	10.0～75.0	10.0～75.0	10.0～100.0
		6	10.0～75.0	10.0～75.0
		10	10.0～100.0	10.0～100.0
		12	50.0～125.0	50.0～125.0	50.0～100.0
	SSM	5	10.0～75.0	10.0～75.0	10.0～100.0
		6	10.0～75.0	10.0～75.0
		10	10.0～125.0	10.0～125.0
		12	50.0～125.0	50.0～125.0	50.0～100.0
		15	50.0～130.0	50.0～130.0	50.0～100.0

[ NG ]ASW・ASB・SSMは電解研磨（SHD-）適用不可

追加工

型式

−

(CC)

Type

−

材質記号

SL-LAFZZ

−

A50

−

B30

−

L30

−

CC5

Alterations

コーナーカット変更

Code

Spec.

CC＝指定1mm単位
[ ! ]1≦CC≦30
指定方法
CCを型式末尾に追加
（例）～－CC10

￥/1Code


CC	1～10	400
	11～20	600
	21～30	800

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-LAFZZ-AS-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFZZ-AS-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFZZ-AS-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SH-LAFZZ-AS-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SH-LAFZZ-ASB-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFZZ-ASB-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFZZ-ASB-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SH-LAFZZ-ASB-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SH-LAFZZ-ASW-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFZZ-ASW-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFZZ-ASW-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SH-LAFZZ-ASW-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SH-LAFZZ-SSM-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFZZ-SSM-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SH-LAFZZ-SSM-T10-A[10-125/0.5]-B[10-125/0.5]-L[10-100/0.5]

SH-LAFZZ-SSM-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SH-LAFZZ-SSM-T15-A[50-130/0.5]-B[50-130/0.5]-L[50-100/0.5]

SH-LAFZZ-SU-T5-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SH-LAFZZ-SU-T6-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SH-LAFZZ-SU-T8-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SHD-LAFZZ-AS-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SHD-LAFZZ-AS-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SHD-LAFZZ-AS-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SHD-LAFZZ-AS-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SHD-LAFZZ-SU-T5-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SHD-LAFZZ-SU-T6-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SHD-LAFZZ-SU-T8-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SL-LAFZZ-AS-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFZZ-AS-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFZZ-AS-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SL-LAFZZ-AS-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SL-LAFZZ-ASB-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFZZ-ASB-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFZZ-ASB-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SL-LAFZZ-ASB-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SL-LAFZZ-ASW-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFZZ-ASW-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFZZ-ASW-T10-A[10-100/0.5]-B[10-100/0.5]-L[10-100/0.5]

SL-LAFZZ-ASW-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SL-LAFZZ-SSM-T5-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFZZ-SSM-T6-A[10-75/0.5]-B[10-75/0.5]-L[10-100/0.5]

SL-LAFZZ-SSM-T10-A[10-125/0.5]-B[10-125/0.5]-L[10-100/0.5]

SL-LAFZZ-SSM-T12-A[50-125/0.5]-B[50-125/0.5]-L[50-100/0.5]

SL-LAFZZ-SSM-T15-A[50-130/0.5]-B[50-130/0.5]-L[50-100/0.5]

SL-LAFZZ-SU-T5-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SL-LAFZZ-SU-T6-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

SL-LAFZZ-SU-T8-A[10-90/0.5]-B[10-90/0.5]-L[10-100/0.5]

詳細材質

洗浄方法

材質

表面処理

板厚 T

外形寸法 A

(mm)

外形寸法 B

(mm)

外形寸法 L

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

A6063	精密洗浄	A6063	なし	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	なし	10	1個
A6063	精密洗浄	A6063	なし	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	なし	10	1個
A6063	精密洗浄	A6063	なし	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	なし	10	1個
A6063	精密洗浄	A6063	なし	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	なし	10	1個
A6063	精密洗浄	A6063	アルマイト処理（黒）	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（黒）	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（黒）	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（黒）	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（白）	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(白)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（白）	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(白)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（白）	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	アルマイト処理(白)	10	1個
A6063	精密洗浄	A6063	アルマイト処理（白）	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	アルマイト処理(白)	10	1個
SS400	精密洗浄	SS400	無電解ニッケルメッキ	5	10 ～ 75	10 ～ 75	10 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	精密洗浄	SS400	無電解ニッケルメッキ	6	10 ～ 75	10 ～ 75	10 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	精密洗浄	SS400	無電解ニッケルメッキ	10	10 ～ 125	10 ～ 125	10 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	精密洗浄	SS400	無電解ニッケルメッキ	12	50 ～ 125	50 ～ 125	50 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	精密洗浄	SS400	無電解ニッケルメッキ	15	50 ～ 130	50 ～ 130	50 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SUS304	精密洗浄	SUS304	なし	5	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
SUS304	精密洗浄	SUS304	なし	6	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
SUS304	精密洗浄	SUS304	なし	8	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
A6063	電解研磨＋精密洗浄	A6063	なし	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	なし	10	1個
A6063	電解研磨＋精密洗浄	A6063	なし	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	なし	10	1個
A6063	電解研磨＋精密洗浄	A6063	なし	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	なし	10	1個
A6063	電解研磨＋精密洗浄	A6063	なし	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	なし	10	1個
SUS304	電解研磨＋精密洗浄	SUS304	なし	5	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
SUS304	電解研磨＋精密洗浄	SUS304	なし	6	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
SUS304	電解研磨＋精密洗浄	SUS304	なし	8	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
A6063	脱脂洗浄	A6063	なし	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	なし	10	1個
A6063	脱脂洗浄	A6063	なし	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	なし	10	1個
A6063	脱脂洗浄	A6063	なし	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	なし	10	1個
A6063	脱脂洗浄	A6063	なし	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	なし	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（黒）	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（黒）	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（黒）	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（黒）	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	アルマイト処理(黒)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（白）	5	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(白)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（白）	6	10 ～ 75	10 ～ 75	10 ～ 100	A6063	アルマイト処理(白)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（白）	10	10 ～ 100	10 ～ 100	10 ～ 100	A6063	アルマイト処理(白)	10	1個
A6063	脱脂洗浄	A6063	アルマイト処理（白）	12	50 ～ 125	50 ～ 125	50 ～ 100	A6063	アルマイト処理(白)	10	1個
SS400	脱脂洗浄	SS400	無電解ニッケルメッキ	5	10 ～ 75	10 ～ 75	10 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	脱脂洗浄	SS400	無電解ニッケルメッキ	6	10 ～ 75	10 ～ 75	10 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	脱脂洗浄	SS400	無電解ニッケルメッキ	10	10 ～ 125	10 ～ 125	10 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	脱脂洗浄	SS400	無電解ニッケルメッキ	12	50 ～ 125	50 ～ 125	50 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SS400	脱脂洗浄	SS400	無電解ニッケルメッキ	15	50 ～ 130	50 ～ 130	50 ～ 100	SS400	無電解ニッケルメッキ	10	1個
SUS304	脱脂洗浄	SUS304	なし	5	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
SUS304	脱脂洗浄	SUS304	なし	6	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個
SUS304	脱脂洗浄	SUS304	なし	8	10 ～ 90	10 ～ 90	10 ～ 100	SUS304	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

L型アングルはプレート2枚合わせと比較して組付、精度出しが不要な為、工数削減に貢献いたします。
　
◆◆関連商品◆◆
　新商品：コンベヤスタンド（アングルタイプ）
　特徴：直角度0.1/100保証で安価です。
　詳細はこちら

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

納期・価格

価格表

■材質記号 SU（SUS304）

T	A	B	￥基準単価
			SL-LAFZZ			SH-LAFZZ			SHD-LAFZZ
			L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100
5･6	10～50	10～50	6,340	7,980	9,620	7,590	9,230	10,870	8,340	9,980	11,620
		50.5～75	7,110	8,720	10,760	7,320	9,380	11,280	8,910	10,750	13,250
		75.5～90	8,480	10,330	12,770	9,730	11,580	14,020	10,480	12,330	14,770
	50.5～75	10～50	7,110	8,930	10,760	8,360	10,180	12,010	9,110	10,930	12,760
		50.5～75	7,320	9,380	11,280	8,570	10,630	12,530	9,320	11,380	13,280
		75.5～90	8,910	10,750	13,090	10,160	12,000	14,340	10,910	12,750	15,090
	75.5～90	10～50	8,480	10,600	12,770	9,730	11,850	14,020	10,480	12,600	14,770
		50.5～75	8,910	10,750	13,250	10,160	12,000	14,500	10,910	12,750	15,250
		75.5～90	9,490	11,050	13,490	10,740	12,300	14,740	11,490	13,050	15,490
8	10～50	10～50	7,570	9,570	11,570	8,820	10,820	12,820	9,570	11,570	13,570
		50.5～75	8,200	10,260	12,350	9,450	11,510	13,600	10,200	12,260	14,350
		75.5～90	8,860	10,960	13,090	10,110	12,210	14,340	10,860	12,960	15,090
	50.5～75	10～50	8,150	10,000	12,350	9,400	11,250	13,600	10,150	12,000	14,350
		50.5～75	8,510	10,820	12,940	9,760	12,070	14,190	10,510	12,820	14,940
		75.5～90	9,410	11,390	13,730	10,660	12,640	14,980	11,410	13,390	15,730
	75.5～90	10～50	8,800	10,960	13,090	10,050	12,210	14,340	10,800	12,960	15,090
		50.5～75	9,410	11,540	13,730	10,660	12,790	14,980	11,410	13,540	15,730
		75.5～90	9,990	11,670	14,140	11,240	12,920	15,390	11,990	13,670	16,140

■材質記号 AS（A6063　処理なし）

T	A	B	￥基準単価
			SL-LAFZZ			SH-LAFZZ			SHD-LAFZZ
			L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100
5･6	10～50	10～50	4,280	5,090	5,660	5,530	6,340	6,910	6,280	7,090	7,660
	10～50	50.5～75	4,780	5,780	6,480	6,030	7,030	7,730	6,780	7,780	8,480
	50.5～75	10～50	4,780	5,780	6,480	6,030	7,030	7,730	6,780	7,780	8,480
	50.5～75	50.5～75	5,210	6,220	7,050	6,460	7,470	8,300	7,210	8,220	9,050
10	10～50	10～50	4,660	5,400	5,860	5,910	6,650	7,110	6,660	7,400	7,860
		50.5～75	5,390	6,380	7,220	6,640	7,630	8,470	7,390	8,380	9,220
		75.5～100	5,850	6,950	7,910	7,100	8,200	9,160	7,850	8,950	9,910
	50.5～75	10～50	5,390	6,380	7,220	6,640	7,630	8,470	7,390	8,380	9,220
		50.5～75	5,650	6,640	7,490	6,900	7,890	8,740	7,650	8,640	9,490
		75.5～100	6,290	7,460	8,520	7,540	8,710	9,770	8,290	9,460	10,520
	75.5～100	10～50	5,850	6,950	7,910	7,100	8,200	9,160	7,850	8,950	9,910
		50.5～75	6,290	7,460	8,520	7,540	8,710	9,770	8,290	9,460	10,520
		75.5～100	6,620	7,840	8,920	7,870	9,090	10,170	8,620	9,840	10,920
12	50～75	50.0～75	9,700	11,830	13,630	10,950	13,080	14,880	11,700	13,830	15,630
		75.5～100	10,760	13,260	15,460	12,010	14,510	16,710	12,760	15,260	17,460
		100.5～125	11,480	14,080	16,330	12,730	15,330	17,580	13,480	16,080	18,330
	75.5～100	50.0～75	10,760	13,260	15,460	12,010	14,510	16,710	12,760	15,260	17,460
		75.5～100	11,440	14,020	16,270	12,690	15,270	17,520	13,440	16,020	18,270
		100.5～125	11,900	14,540	16,920	13,150	15,790	18,170	13,900	16,540	18,920
	100.5～125	50.0～75	11,480	14,080	16,330	12,730	15,330	17,580	13,480	16,080	18,330
		75.5～100	11,900	14,540	16,920	13,150	15,790	18,170	13,900	16,540	18,920
		100.5～125	12,320	15,050	17,490	13,570	16,300	18,740	14,320	17,050	19,490

■材質記号 ASW（A6063　アルマイト処理(白)）

T	A	B	￥基準単価
			SL-LAFZZ			SH-LAFZZ
			L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100
5･6	10～50	10～50	4,840	5,990	6,730	6,090	7,240	7,980
	10～50	50.5～75	5,420	6,750	7,620	6,670	8,000	8,870
	50.5～75	10～50	5,420	6,750	7,620	6,670	8,000	8,870
	50.5～75	50.5～75	5,970	7,340	8,340	7,220	8,590	9,590
10	10～50	10～50	5,250	6,310	6,840	6,500	7,560	8,090
		50.5～75	6,040	7,340	8,340	7,290	8,590	9,590
		75.5～100	6,590	8,010	9,110	7,840	9,260	10,360
	50.5～75	10～50	6,040	7,340	8,340	7,290	8,590	9,590
		50.5～75	6,410	7,750	8,750	7,660	9,000	10,000
		75.5～100	7,170	8,650	9,870	8,420	9,900	11,120
	75.5～100	10～50	6,590	8,010	9,110	7,840	9,260	10,360
		50.5～75	7,170	8,650	9,870	8,420	9,900	11,120
		75.5～100	7,590	9,130	10,380	8,840	10,380	11,630
12	50～75	50.0～75	10,860	12,990	15,010	12,110	14,240	16,260
		75.5～100	12,220	14,720	17,160	13,470	15,970	18,410
		100.5～125	13,070	15,670	18,170	14,320	16,920	19,420
	75.5～100	50.0～75	12,220	14,720	17,160	13,470	15,970	18,410
		75.5～100	13,350	15,940	18,450	14,600	17,190	19,700
		100.5～125	13,980	16,620	19,290	15,230	17,870	20,540
	100.5～125	50.0～75	13,070	15,670	18,170	14,320	16,920	19,420
		75.5～100	13,980	16,620	19,290	15,230	17,870	20,540
		100.5～125	14,810	17,540	20,340	16,060	18,790	21,590

■材質記号 ASB（A6063　アルマイト処理(黒)）

T	A	B	￥基準単価
			SL-LAFZZ			SH-LAFZZ
			L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100
5･6	10～50	10～50	4,990	6,230	7,030	6,240	7,480	8,280
	10～50	50.5～75	5,580	7,030	7,940	6,830	8,280	9,190
	50.5～75	10～50	5,580	7,030	7,940	6,830	8,280	9,190
	50.5～75	50.5～75	6,170	7,640	8,690	7,420	8,890	9,940
10	10～50	10～50	5,400	6,550	7,110	6,650	7,800	8,360
		50.5～75	6,220	7,620	8,650	7,470	8,870	9,900
		75.5～100	7,090	8,580	9,750	8,340	9,830	11,000
	50.5～75	10～50	6,230	7,620	8,650	7,480	8,870	9,900
		50.5～75	6,610	8,040	9,090	7,860	9,290	10,340
		75.5～100	7,240	8,810	10,070	8,490	10,060	11,320
	75.5～100	10～50	6,790	8,300	9,450	8,040	9,550	10,700
		50.5～75	7,410	8,980	10,250	8,660	10,230	11,500
		75.5～100	7,740	9,360	10,650	8,990	10,610	11,900
12	50～75	50.0～75	11,190	13,320	15,390	12,440	14,570	16,640
		75.5～100	12,610	15,110	17,620	13,860	16,360	18,870
		100.5～125	13,500	16,100	18,680	14,750	17,350	19,930
	75.5～100	50.0～75	12,610	15,110	17,620	13,860	16,360	18,870
		75.5～100	13,870	16,460	19,060	15,120	17,710	20,310
		100.5～125	14,550	17,190	19,950	15,800	18,440	21,200
	100.5～125	50.0～75	13,500	16,100	18,680	14,750	17,350	19,930
		75.5～100	14,550	17,190	19,950	15,800	18,440	21,200
		100.5～125	15,490	18,220	21,110	16,740	19,470	22,360

■材質記号 SSM（SS400）

T	A	B	￥基準単価
			SL-LAFZZ			SH-LAFZZ
			L10～50	L50.5～75	L75.5～100	L10～50	L50.5～75	L75.5～100
5･6	10～50	10～50	4,870	5,890	6,670	5,370	6,390	7,170
	10～50	50.5～75	5,210	6,330	7,210	5,710	6,830	7,710
	50.5～75	10～50	5,210	6,330	7,200	5,710	6,830	7,700
	50.5～75	50.5～75	5,630	6,870	7,840	6,130	7,370	8,340
10	10～50	10～50	4,970	5,980	6,750	5,470	6,480	7,250
		50.5～75	5,300	6,390	7,240	5,800	6,890	7,740
		75.5～100	5,810	7,040	8,040	6,310	7,540	8,540
		100.5～125	6,160	7,450	8,540	6,660	7,950	9,040
	50.5～75	10～50	5,300	6,390	7,240	5,800	6,890	7,740
		50.5～75	5,700	6,900	7,830	6,200	7,400	8,330
		75.5～100	6,380	7,750	8,900	6,880	8,250	9,400
		100.5～125	6,620	8,010	9,210	7,120	8,510	9,710
	75.5～100	10～50	5,810	7,040	8,040	6,310	7,540	8,540
		50.5～75	6,380	7,750	8,900	6,880	8,250	9,400
		75.5～100	6,600	7,970	9,150	7,100	8,470	9,650
		100.5～125	6,960	8,430	9,670	7,460	8,930	10,170
	100.5～125	10～50	7,130	7,940	9,130	7,630	8,440	9,630
		50.5～75	7,690	8,600	9,900	8,190	9,100	10,400
		75.5～100	8,290	9,250	10,660	8,790	9,750	11,160
		100.5～125	9,110	10,140	11,730	9,610	10,640	12,230
12	50～75	50.0～75	10,590	12,110	13,940	11,090	12,610	14,440
		75.5～100	11,850	13,680	15,850	12,350	14,180	16,350
		100.5～125	12,860	15,000	17,480	13,360	15,500	17,980
	75.5～100	50.0～75	11,850	13,680	15,850	12,350	14,180	16,350
		75.5～100	12,470	14,330	16,550	12,970	14,830	17,050
		100.5～125	13,450	15,560	18,120	13,950	16,060	18,620
	100.5～125	50.0～75	12,860	15,000	17,480	13,360	15,500	17,980
		75.5～100	13,450	15,560	18,120	13,950	16,060	18,620
		100.5～125	14,870	17,010	19,660	15,370	17,510	20,160
15	50～75	50.0～75	12,220	14,400	16,950	12,720	14,900	17,450
		75.5～100	13,160	15,560	18,300	13,660	16,060	18,800
		100.5～130	14,370	17,120	20,150	14,870	17,620	20,650
	75.5～100	50.0～75	13,160	15,560	18,300	13,660	16,060	18,800
		75.5～100	13,980	16,460	19,430	14,480	16,960	19,930
		100.5～130	15,290	18,020	21,200	15,790	18,520	21,700
	100.5～130	50.0～75	14,370	17,120	20,150	14,870	17,620	20,650
		75.5～100	15,290	18,020	21,200	15,790	18,520	21,700
		100.5～130	16,610	19,470	22,810	17,110	19,970	23,310

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数量	1	2～4	5～15	16～19	20～40	41～
値引率	基準単価	10%	15%	20%	25%	お見積り
出荷日	通常				＋2日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●材質記号 SU・AS

日目出荷

[ NG ]ストーク適用不可

●材質記号 ASW・ASB

日目出荷

[ NG ]ストーク適用不可

●材質記号 SSM

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFZZのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFZZ	Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFZZ	【ふっ素樹脂コーティング】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFZZ	【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFSN	【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFDB	【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFWD
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	6日目〜	3日目〜	9日目	6日目〜	6日目〜	6日目〜
特性・用途	クリーン洗浄	該当なし	すべり性	クリーン洗浄	クリーン洗浄	クリーン洗浄
種類	切削	切削	切削	切削	切削	切削
部品取付穴	なし	なし	なし	あり	なし	あり
長穴	なし	なし	なし	あり	なし	なし
穴位置	フリー寸法	フリー寸法	フリー寸法	フリー寸法	フリー寸法	フリー寸法

よく一緒に購入される商品

ミスミ
【クリーン洗浄品】Ｌ型仕上げアングル　取…0
通常価格(税別) : -
通常出荷日 : 6日目～
ミスミ
Ｌ型アングル　素材切断Ｒあり不等辺タイプ4.1
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
六角穴付ボルト－鉄・単品販売－4.4
通常価格(税別) : 287円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
【クリーン洗浄品】Ｌ型板金　取付板・ブラ…0
通常価格(税別) : -
通常出荷日 : 6日目～
ミスミ
【クリーン洗浄品】Ｌ型仕上げアングル　取…0
通常価格(税別) : -
通常出荷日 : 6日目～
ミスミ
【クリーン洗浄品】Ｌ型仕上げアングル　取…0
通常価格(税別) : -
通常出荷日 : 6日目～
ミスミ
L型板金取付板・ブラケット－フリー寸法…4.7
通常価格(税別) : -
通常出荷日 : 3日目～
ミスミ
L型板金取付板・ブラケット－フリー寸法…4.5
通常価格(税別) : -
通常出荷日 : 3日目～
ミスミ
Ｌ型仕上げアングル　取付板・ブラケット　…4.1
通常価格(税別) : -
通常出荷日 : 3日目～

L型ブラケットカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

詳細材質

洗浄方法

材質

表面処理

板厚 T

外形寸法 A(mm)

外形寸法 B(mm)

外形寸法 L(mm)

タイプ

CAD

出荷日

【クリーン洗浄品】Ｌ型仕上げアングル 取付板・ブラケット ーフリー寸法タイプー LAFZZ

ご注意

外形図・規格表

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

この商品を見た人は、こんな商品も見ています

最近見た商品

L型ブラケットカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFZZ
