【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMPA

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMQA

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】６面フライス　取付板・ブラケット－側面穴付タイプ－ VFMQA

通常出荷日：6 日目～

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

特性・用途
クリーン洗浄
種類
6面フライス
部品取付穴
なし
長穴
なし
側面穴
なし
穴位置
フリー寸法
穴数
4
種別
外径寸法フリー指定
タイプ
HFMPA
材質証明書
対象

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

未確定：候補が12型番あります。

外形図・規格表
型番リスト
詳細情報

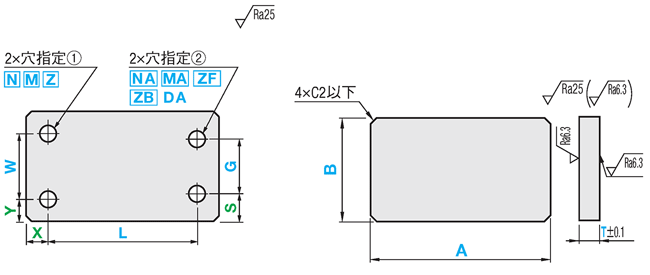

外形図・規格表

（共通寸法）

[ ! ]

(穴加工)

[ ! ]板厚（T）公差を変更可能（追加工参照）
[ ! ]板厚平行度は100mmに対して0.05
[ ! ]指示なき面取りはC0.2～C0.5
[ ! ]その他精度基準は>>こちら参照
[ ! ]緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。（>> こちら参照）

■穴種選択表

穴種

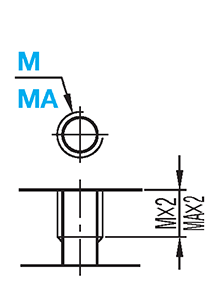

タップ穴

ボルト通し穴

ザグリ表

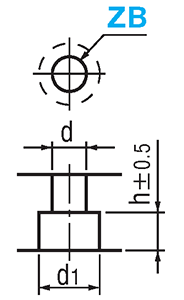

ザグリ裏

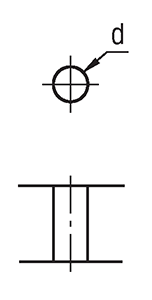

通し穴

Code

M・MA

N・NA

Z・ZF

形状図

加工
仕様

タップ有効長
最大M・MA×2
[ ! ]T≧M・MA×3のとき、
タップ下穴が貫通しない
場合があります。

寸法	ボルト呼び径
寸法	3	4	5	6	8	10	12	14	16
d・h	3.5	4.5	5.5	6.5	9	11	14	16	18
d₁	6.5	8	9.5	11	14	18	20	23	26

寸法	公差
3.0～6.0	±0.1
6.5～30.0	±0.2

指示無き・穴ピッチ寸法公差

寸法区分		公差 (㎜)
を超え	以下	公差 (㎜)
0.5	3	±0.1
3	6	±0.1
6	30	±0.2
30	120	±0.3
120	400	±0.5

[ ! ]JIS B 0405ｍ級(中級)に準拠。

■加工限界
　穴と穴、穴と端面の肉厚に加工限界があります。
　（例：下図b部）
　限界値はこちらを参照

型式		[ M ]材質	[ S ]表面処理	洗浄方法
Type	材質記号	[ M ]材質	[ S ]表面処理	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-HFMPA	SU	SUS304	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HFMPA				精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-HFMPA				電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-HFMPA	AM	A5052	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HFMPA				精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-HFMPA				電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-HFMPA	AMW		アルマイト処理(白)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HFMPA	AMW		アルマイト処理(白)	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-HFMPA	AMB		アルマイト処理(黒)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HFMPA	AMB		アルマイト処理(黒)	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-HFMPA	SCM	S50C	無電解ニッケルメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HFMPA	SCM	S50C	無電解ニッケルメッキ	精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

−

穴指定①

−

穴指定②

Code・

Type

−

材質記号

呼び径

SL-HFMPA

−

A100

−

B80

−

T10

−

X15

−

Y10

−

W60

−

L50

−

G50

−

MA6

型式

指定0.1mm単位

穴指定①

穴指定②

Type

材質記号

Code

呼び径

Code

呼び径

0.5mm

SL-HFMPA
SH-HFMPA
SHD-HFMPA

25.0
～
200.0

10.0
～
200.0

3.0
～
25.0

指定
0.1mm
単位

0
(穴なし)
3
4
5
6
8
10
12
14
16

指定
0.1mm
単位

0
(穴なし)
3
4
5
6
8
10
12
14
16

3
～
30

N[ ! ]

NA[ ! ]

Z[ ! ]

ZF[ ! ]

ZB[ ! ]

[ ! ]加工寸法は

穴種選択表参照

[ ! ]加工寸法は

穴種選択表参照

AM
AMW
AMB
SCM

25.0
～
200.0

10.0
～
200.0

3.0
～
30.0

[ ! ]AMW・AMBはT≧5.0
[ NG ]アルマイト品・S50Cは電解研磨（SHD-）選択不可

追加工

型式

−

穴指定①

−

穴指定②

−

(CC)

Code・

Type

−

材質記号

呼び径

SL-HFMPA

−

A100

−

B80

−

T10

−

X15

−

Y10

−

W60

−

L50

−

G50

−

MA6

−

CC10

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations

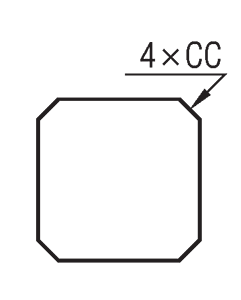

コーナーカット変更

板厚（T寸）公差変更

TKCTHC

Code

TKC・THC

Spec.

コーナーカットを変更します。
CC=指定1mm単位
[ ! ]1≦CC≦50

指定方法

CCを型式末尾に追加
（例）～－CC10

板厚（T寸）の公差を変更します。
TKC：公差±0.05
THC：公差±0.02
[ ! ]材質記号SCMのみ適用
[ NG ]TKC・THCは同時指定不可

指定方法

TKCまたはTHCを型式末尾に追加
（例）～－TKC、～－THC

￥/1Code

CC	1～10	800
	11～30	1,200
	31～50	1,500

TKC	900
THC	1,000

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-HFMPA-AM-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

SH-HFMPA-AMB-A[25-200/0.1]-B[10-200/0.1]-T[5-30/0.1]

SH-HFMPA-AMW-A[25-200/0.1]-B[10-200/0.1]-T[5-30/0.1]

SH-HFMPA-SCM-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

SH-HFMPA-SU-A[25-200/0.1]-B[10-200/0.1]-T[3-25/0.1]

SHD-HFMPA-AM-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

SHD-HFMPA-SU-A[25-200/0.1]-B[10-200/0.1]-T[3-25/0.1]

SL-HFMPA-AM-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

SL-HFMPA-AMB-A[25-200/0.1]-B[10-200/0.1]-T[5-30/0.1]

SL-HFMPA-AMW-A[25-200/0.1]-B[10-200/0.1]-T[5-30/0.1]

SL-HFMPA-SCM-A[25-200/0.1]-B[10-200/0.1]-T[3-30/0.1]

SL-HFMPA-SU-A[25-200/0.1]-B[10-200/0.1]-T[3-25/0.1]

詳細材質

洗浄方法

材質

表面処理

外形寸法 A

(mm)

外形寸法 B

(mm)

板厚 T

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

A5052	精密洗浄	A5052	なし	25 ～ 200	10 ～ 200	3 ～ 30	A5052	なし	10	1個
A5052	精密洗浄	A5052	アルマイト処理（黒）	25 ～ 200	10 ～ 200	5 ～ 30	A5052	アルマイト処理(黒)	10	1個
A5052	精密洗浄	A5052	アルマイト処理（白）	25 ～ 200	10 ～ 200	5 ～ 30	A5052	アルマイト処理（白）	10	1個
S50C	精密洗浄	S50C	無電解ニッケルメッキ	25 ～ 200	10 ～ 200	3 ～ 30	S50C	無電解ニッケルメッキ	10	1個
SUS304	精密洗浄	SUS304	なし	25 ～ 200	10 ～ 200	3 ～ 25	SUS304	-	10	1個
A5052	電解研磨＋精密洗浄	A5052	なし	25 ～ 200	10 ～ 200	3 ～ 30	A5052	なし	10	1個
SUS304	電解研磨＋精密洗浄	SUS304	なし	25 ～ 200	10 ～ 200	3 ～ 25	SUS304	-	10	1個
A5052	脱脂洗浄	A5052	なし	25 ～ 200	10 ～ 200	3 ～ 30	A5052	なし	10	1個
A5052	脱脂洗浄	A5052	アルマイト処理（黒）	25 ～ 200	10 ～ 200	5 ～ 30	A5052	アルマイト処理(黒)	10	1個
A5052	脱脂洗浄	A5052	アルマイト処理（白）	25 ～ 200	10 ～ 200	5 ～ 30	A5052	アルマイト処理（白）	10	1個
S50C	脱脂洗浄	S50C	無電解ニッケルメッキ	25 ～ 200	10 ～ 200	3 ～ 30	S50C	無電解ニッケルメッキ	10	1個
SUS304	脱脂洗浄	SUS304	なし	25 ～ 200	10 ～ 200	3 ～ 25	SUS304	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	6日目	HFMPA-AM
- ( - )	10日目	HFMPA-AMB
- ( - )	10日目	HFMPA-AMW
- ( - )	8日目	HFMPA-SCM
- ( - )	6日目	HFMPA-SU
- ( - )	6日目	HFMPA-AM
- ( - )	6日目	HFMPA-SU
- ( - )	6日目	HFMPA-AM
- ( - )	10日目	HFMPA-AMB
- ( - )	10日目	HFMPA-AMW
- ( - )	8日目	HFMPA-SCM
- ( - )	6日目	HFMPA-SU

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

6面フライス加工のブラケットです。汎用的な穴パターンをご用意しております。寸法フリーにて指定可能です。板圧も寸法フリーにて指定可能です。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

納期・価格

価格表

■材質記号 SU(SUS304)

A	B	￥本体価格＋穴加工料金
		SL-HFMPA				SH-HFMPA				SHD-HFMPA
		T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0
25.0～50.0	10.0～50.0	4,930	5,260	5,650	5,780	5,930	6,260	6,650	6,780	6,530	6,860	7,250	7,380
	50.1～100.0	5,330	5,980	6,410	6,940	6,330	6,980	7,410	7,940	6,930	7,580	8,010	8,540
	100.1～150.0	5,720	6,260	7,300	8,020	6,720	7,260	8,300	9,020	7,320	7,860	8,900	9,620
	150.1～200.0	6,140	6,760	7,860	8,960	7,140	7,760	8,860	9,960	7,740	8,360	9,460	10,560
50.1～100.0	10.0～50.0	5,330	5,660	6,670	7,270	6,330	6,660	7,670	8,270	6,930	7,260	8,270	8,870
	50.1～100.0	6,120	6,760	7,860	8,960	7,120	7,760	8,860	9,960	7,720	8,360	9,460	10,560
	100.1～150.0	6,880	7,860	9,530	11,170	7,880	8,860	10,530	12,170	8,480	9,460	11,130	12,770
	150.1～200.0	7,700	8,960	10,480	12,340	8,700	9,960	11,480	13,340	9,300	10,560	12,080	13,940
100.1～150.0	10.0～50.0	5,720	6,220	7,510	8,280	6,720	7,220	8,510	9,280	7,320	7,820	9,110	9,880
	50.1～100.0	6,880	7,860	9,530	11,170	7,880	8,860	10,530	12,170	8,480	9,460	11,130	12,770
	100.1～150.0	8,030	9,530	12,000	14,480	9,030	10,530	13,000	15,480	9,630	11,130	13,600	16,080
	150.1～200.0	9,270	11,180	14,500	17,770	10,270	12,180	15,500	18,770	10,870	12,780	16,100	19,370
150.1～200.0	10.0～50.0	6,140	6,760	8,430	9,520	7,140	7,760	9,430	10,520	7,740	8,360	10,030	11,120
	50.1～100.0	7,700	8,960	10,480	12,340	8,700	9,960	11,480	13,340	9,300	10,560	12,080	13,940
	100.1～150.0	9,270	11,180	14,500	17,770	10,270	12,180	15,500	18,770	10,870	12,780	16,100	19,370
	150.1～200.0	10,480	12,230	15,150	18,550	11,480	13,230	16,150	19,550	12,080	13,830	16,750	20,150

■材質記号 AM(A5052)

A	B	￥本体価格
		SL-HFMPA					SH-HFMPA					SHD-HFMPA
		T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0	T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0	T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0
25.0～50.0	10.0～50.0	3,880	4,070	4,160	4,240	4,300	4,880	5,070	5,160	5,240	5,300	5,480	5,670	5,760	5,840	5,900
	50.1～100.0	4,070	4,100	4,430	4,610	4,850	5,070	5,100	5,430	5,610	5,850	5,670	5,700	6,030	6,210	6,450
	100.1～150.0	4,260	4,430	4,700	4,980	5,390	5,260	5,430	5,700	5,980	6,390	5,860	6,030	6,300	6,580	6,990
	150.1～200.0	4,420	4,620	4,980	5,340	5,930	5,420	5,620	5,980	6,340	6,930	6,020	6,220	6,580	6,940	7,530
50.1～100.0	10.0～50.0	3,940	4,100	4,430	4,610	4,850	4,940	5,100	5,430	5,610	5,850	5,540	5,700	6,030	6,210	6,450
	50.1～100.0	4,390	4,570	4,980	5,340	5,930	5,390	5,570	5,980	6,340	6,930	5,990	6,170	6,580	6,940	7,530
	100.1～150.0	4,480	4,980	5,530	6,080	7,020	5,480	5,980	6,530	7,080	8,020	6,080	6,580	7,130	7,680	8,620
	150.1～200.0	4,940	5,340	6,090	6,830	8,080	5,940	6,340	7,090	7,830	9,080	6,540	6,940	7,690	8,430	9,680
100.1～150.0	10.0～50.0	4,260	4,430	4,700	4,980	5,390	5,260	5,430	5,700	5,980	6,390	5,860	6,030	6,300	6,580	6,990
	50.1～100.0	4,420	4,980	5,530	6,080	7,020	5,420	5,980	6,530	7,080	8,020	6,020	6,580	7,130	7,680	8,620
	100.1～150.0	5,030	5,530	6,370	7,180	8,640	6,030	6,530	7,370	8,180	9,640	6,630	7,130	7,970	8,780	10,240
	150.1～200.0	5,470	6,090	7,180	8,290	10,260	6,470	7,090	8,180	9,290	11,260	7,070	7,690	8,780	9,890	11,860
150.1～200.0	10.0～50.0	4,420	4,620	4,980	5,340	5,930	5,420	5,620	5,980	6,340	6,930	6,020	6,220	6,580	6,940	7,530
	50.1～100.0	4,820	5,340	6,090	6,830	8,080	5,820	6,340	7,090	7,830	9,080	6,420	6,940	7,690	8,430	9,680
	100.1～150.0	5,470	6,090	7,180	8,290	10,260	6,470	7,090	8,180	9,290	11,260	7,070	7,690	8,780	9,890	11,860
	150.1～200.0	5,990	6,830	8,300	9,770	12,410	6,990	7,830	9,300	10,770	13,410	7,590	8,430	9,900	11,370	14,010

■材質記号 AMW(A5052)

A	B	￥本体価格
		SL-HFMPA					SH-HFMPA
		T5.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0	T5.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0
25.0～50.0	10.0～50.0	4,050	4,320	4,430	4,540	4,660	5,050	5,320	5,430	5,540	5,660
	50.1～100.0	4,240	4,360	4,690	4,920	5,200	5,240	5,360	5,690	5,920	6,200
	100.1～150.0	4,480	4,690	5,100	5,420	5,900	5,480	5,690	6,100	6,420	6,900
	150.1～200.0	4,680	4,900	5,510	5,940	6,620	5,680	5,900	6,510	6,940	7,620
50.1～100.0	10.0～50.0	4,130	4,400	4,870	5,140	5,490	5,130	5,400	5,870	6,140	6,490
	50.1～100.0	4,580	4,850	5,420	5,870	6,570	5,580	5,850	6,420	6,870	7,570
	100.1～150.0	4,770	5,420	6,190	6,870	7,950	5,770	6,420	7,190	7,870	8,950
	150.1～200.0	5,300	5,920	6,970	7,870	9,320	6,300	6,920	7,970	8,870	10,320
100.1～150.0	10.0～50.0	4,540	4,870	5,360	5,760	6,310	5,540	5,870	6,360	6,760	7,310
	50.1～100.0	4,700	5,420	6,190	6,870	7,950	5,700	6,420	7,190	7,870	8,950
	100.1～150.0	5,430	6,190	7,340	8,360	10,020	6,430	7,190	8,340	9,360	11,020
	150.1～200.0	6,010	6,970	8,490	9,830	12,090	7,010	7,970	9,490	10,830	13,090
150.1～200.0	10.0～50.0	4,770	5,190	5,860	6,390	7,160	5,770	6,190	6,860	7,390	8,160
	50.1～100.0	5,170	5,920	6,970	7,870	9,320	6,170	6,920	7,970	8,870	10,320
	100.1～150.0	6,010	6,970	8,490	9,830	12,090	7,010	7,970	9,490	10,830	13,090
	150.1～200.0	6,670	8,000	10,030	11,840	14,870	7,670	9,000	11,030	12,840	15,870

■材質記号 AMB(A5052)

A	B	￥本体価格
		SL-HFMPA					SH-HFMPA
		T5.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0	T5.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0
25.0～50.0	10.0～50.0	4,050	4,320	4,430	4,540	4,660	5,050	5,320	5,430	5,540	5,660
	50.1～100.0	4,240	4,360	4,690	4,920	5,200	5,240	5,360	5,690	5,920	6,200
	100.1～150.0	4,480	4,690	5,100	5,420	5,900	5,480	5,690	6,100	6,420	6,900
	150.1～200.0	4,680	4,900	5,510	5,940	6,620	5,680	5,900	6,510	6,940	7,620
50.1～100.0	10.0～50.0	4,130	4,400	4,870	5,140	5,490	5,130	5,400	5,870	6,140	6,490
	50.1～100.0	4,580	4,850	5,420	5,870	6,570	5,580	5,850	6,420	6,870	7,570
	100.1～150.0	4,770	5,420	6,190	6,870	7,950	5,770	6,420	7,190	7,870	8,950
	150.1～200.0	5,300	5,920	6,970	7,870	9,320	6,300	6,920	7,970	8,870	10,320
100.1～150.0	10.0～50.0	4,540	4,870	5,360	5,760	6,310	5,540	5,870	6,360	6,760	7,310
	50.1～100.0	4,700	5,420	6,190	6,870	7,950	5,700	6,420	7,190	7,870	8,950
	100.1～150.0	5,430	6,190	7,340	8,360	10,020	6,430	7,190	8,340	9,360	11,020
	150.1～200.0	6,010	6,970	8,490	9,830	12,090	7,010	7,970	9,490	10,830	13,090
150.1～200.0	10.0～50.0	4,770	5,190	5,860	6,390	7,160	5,770	6,190	6,860	7,390	8,160
	50.1～100.0	5,170	5,920	6,970	7,870	9,320	6,170	6,920	7,970	8,870	10,320
	100.1～150.0	6,010	6,970	8,490	9,830	12,090	7,010	7,970	9,490	10,830	13,090
	150.1～200.0	6,670	8,000	10,030	11,840	14,870	7,670	9,000	11,030	12,840	15,870

■材質記号 SCM(S50C)

A	B	￥本体価格
		SL-HFMPA					SH-HFMPA
		T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0	T3.0～7.0	T7.1～10.0	T10.1～15.0	T15.1～25.0	T25.1～30.0
25.0～50.0	10.0～50.0	4,220	4,440	4,570	4,750	4,860	5,220	5,440	5,570	5,750	5,860
	50.1～100.0	4,390	4,540	4,670	4,860	5,210	5,390	5,540	5,670	5,860	6,210
	100.1～150.0	4,520	4,680	5,010	5,200	5,710	5,520	5,680	6,010	6,200	6,710
	150.1～200.0	4,830	5,030	5,510	5,840	6,290	5,830	6,030	6,510	6,840	7,290
50.1～100.0	10.0～50.0	4,240	4,660	5,070	5,310	5,520	5,240	5,660	6,070	6,310	6,520
	50.1～100.0	4,610	4,870	5,360	5,590	6,220	5,610	5,870	6,360	6,590	7,220
	100.1～150.0	5,170	5,510	6,100	6,420	7,270	6,170	6,510	7,100	7,420	8,270
	150.1～200.0	5,310	5,840	6,660	7,310	8,320	6,310	6,840	7,660	8,310	9,320
100.1～150.0	10.0～50.0	4,800	5,070	5,530	5,850	6,240	5,800	6,070	6,530	6,850	7,240
	50.1～100.0	5,250	5,520	6,000	6,290	7,270	6,250	6,520	7,000	7,290	8,270
	100.1～150.0	5,730	6,170	6,950	7,680	8,830	6,730	7,170	7,950	8,680	9,830
	150.1～200.0	5,910	6,660	7,850	8,850	10,410	6,910	7,660	8,850	9,850	11,410
150.1～200.0	10.0～50.0	5,010	5,380	5,900	6,400	7,080	6,010	6,380	6,900	7,400	8,080
	50.1～100.0	5,430	5,840	6,660	7,310	8,320	6,430	6,840	7,660	8,310	9,320
	100.1～150.0	6,530	7,010	7,850	8,850	10,410	7,530	8,010	8,850	9,850	11,410
	150.1～200.0	6,850	7,460	9,090	10,410	12,480	7,850	8,460	10,090	11,410	13,480

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数量	1	2～3	4～7	8～10	11～30	31～50	51～
値引率	基準価格	5%	10%	15%	20%	20%	お見積り
出荷日	通常				＋2日	＋7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●材質記号SU・AM

日目出荷

[ NG ]ストーク適用不可

●材質記号SCM

日目出荷

[ NG ]ストーク適用不可

●材質記号AMW・AMB

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMPAのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMPA	６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMPA	【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMSA	【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFJCB	【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFNQA	【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFNRA
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	6日目〜	3日目〜	6日目〜	6日目〜	6日目〜	6日目〜
特性・用途	クリーン洗浄	該当なし	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄
種類	6面フライス	6面フライス	6面フライス	6面フライス	6面フライス	6面フライス
部品取付穴	なし	なし	なし	あり	なし	なし
長穴	なし	なし	なし	あり	あり	あり
側面穴	なし	なし	なし	なし	なし	なし

プレートブラケットカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

詳細材質

洗浄方法

材質

表面処理

外形寸法 A(mm)

外形寸法 B(mm)

板厚 T(mm)

タイプ

CAD

出荷日

【クリーン洗浄品】６面フライス 取付板・ブラケット-外径寸法フリー指定- HFMPA

ご注意

外形図・規格表

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

この商品を見た人は、こんな商品も見ています

最近見た商品

プレートブラケットカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【クリーン洗浄品】６面フライス　取付板・ブラケット-外径寸法フリー指定- HFMPA
