【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　－センター振り分けタイプ－ LRAMW

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
クリーン洗浄
種類
切削
部品取付穴
あり
長穴
なし
穴位置
センター振り分け
正面穴数
1
底面穴数
1
タイプ
LRAMW
材質証明書
対象

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

未確定：候補が216型番あります。

外形図・規格表
型番リスト
詳細情報

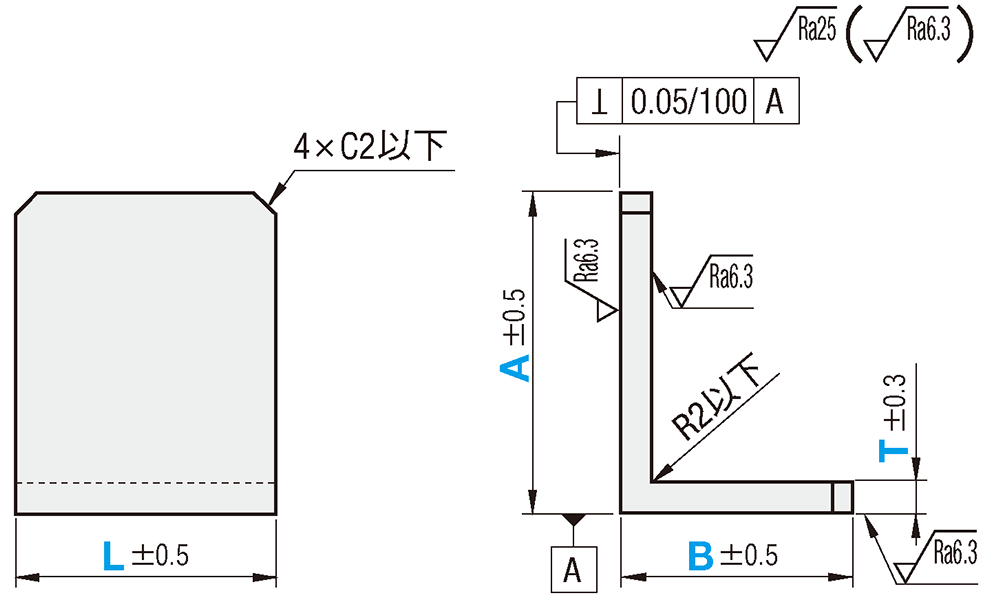

外形図・規格表

（共通寸法）

[ ! ]指示無き面取りはC0.2～C0.5
[ ! ]穴ピッチ寸法公差はJISB0405m級に準じる。

[ ! ]指示なき面取りはC0.2～C0.5

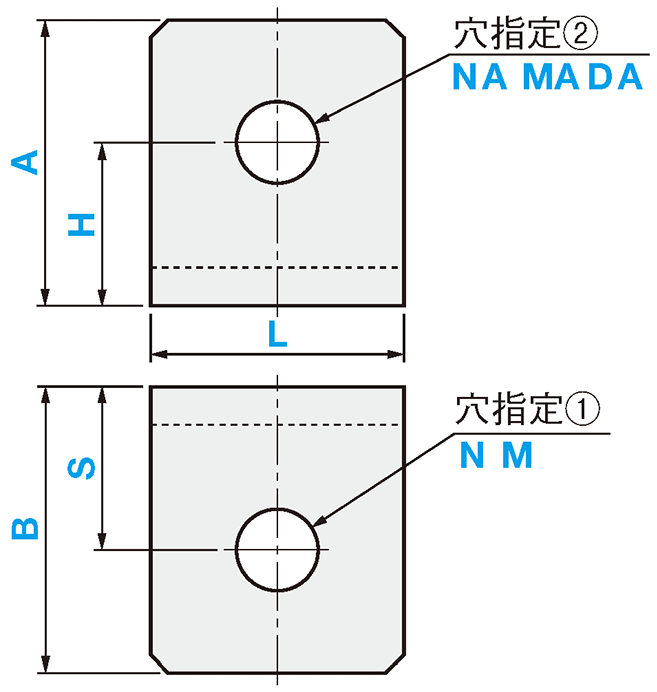

■穴種選択表

■加工限界

穴種

タップ穴

ボルト通し穴

通し穴

Code

M・MA

N・NA

形状図

加工
仕様

タップ有効長
最大M・MA×2

寸法	ボルト呼び径
寸法	3	4	5	6	8	10	12
d	3.5	4.5	5.5	6.5	9	11	14

寸法	穴径公差
3～30	±0.2

穴間、穴と端面の肉厚に加工限界があります。
限界値はこちらを参照

・b・f・gの加工限界値については、こちら

型式		[ M ]材質	[ S ]表面処理	洗浄方法
Type	材質記号	[ M ]材質	[ S ]表面処理	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-LRAMW	SU	SUS304	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LRAMW				精密洗浄	クラス1000	脱気2重梱包	クラス10
SHD-LRAMW				電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-LRAMW	AS	A6063	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LRAMW				精密洗浄	クラス1000	脱気2重梱包	クラス10
SHD-LRAMW				電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-LRAMW	ASW		アルマイト処理(白)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LRAMW	ASW		アルマイト処理(白)	精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-LRAMW	ASB		アルマイト処理(黒)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LRAMW	ASB		アルマイト処理(黒)	精密洗浄	クラス1000	脱気2重梱包	クラス10
SL-LRAMW	SSM	SS400	無電解ニッケルメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-LRAMW	SSM	SS400	無電解ニッケルメッキ	精密洗浄	クラス1000	脱気2重梱包	クラス10

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

－

穴指定①

－

穴指定②

Code・呼び径

Type

－

材質記号

SL-LRAMW

－

A50

－

B40

－

L40

－

S25

－

H30

－

NA3

[ ! ]すべて半角であることをご確認ください。
[ ! ]加工限界値をご確認ください。

型式		外形寸法				S	穴指定①		H	穴指定②
		T選択	A選択	B選択	L選択
Type	材質記号						Code	呼び径		Code	呼び径	Code	指定
SL-LRAMW SH-LRAMW SHD-LRAMW	SU	5 6	20 25 40 50	20	25 30 40 50 60 70 80	指定0.1mm単位	N [ ! ] M	3 4 5 6 8 10 12 [ ! ]加工寸法は穴種選択表参照	指定0.1mm単位	NA [ ! ] MA	3 4 5 6 8 10 12 [ ! ]加工寸法は穴種選択表参照	DA	3～30 (0.5mm単位)
			25 30 40 50 60	25
			20 25 30 40 50 60	30
		5 6 8	40 50 60	40	30 40 50 60 70 80
			40 50 60	50
		5 6	20 25 40 50	20	25 30 40 50 60 70 80
	AS		25 30 40 50 60	25
	ASW		20 25 30 40 50 60	30
	ASB	5 6 10	40 50 60 80	40	30 40 50 60 70 80
		6 10	40 50 60	50
		5 6	20 25 40 50	20	25 30 40 50 60 70 80
			25 30 40 50 60	25
	SSM		20 25 30 40 50 60	30
		5 6 10	40 50 60 80	40	30 40 50 60 70 80
		6 10	40 50 60	50

[ NG ]ASW・ASB・SSMは電解研磨（SHD-）適用不可

追加工

型式

－

穴指定①

－

穴指定②

－

(CC)

Code・呼び径

Type

－

材質記号

SL-LRAMW

－

A50

－

B40

－

L40

－

S25

－

H30

－

NA3

－

CC10

Alterations

コーナーカット変更

Code

Spec.

CC＝指定1mm単位
[ ! ]1≦CC≦30
指定方法
CCを型式末尾に追加
（例）～－CC10

￥/1Code

CC	1～10	400
	11～20	600
	21～30	800

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-LRAMW-AS-T5-A[20,25,30,40,50,60,80]-B[20,25,30,40]-L[25,30,40,50,60,70,80]-S[0-40/0.1]-M[3,4,5,6,8,10,12]-H[0-80/0.1]-DA[3-30/0.5]

SH-LRAMW-AS-T5-A[20,25,30,40,50,60,80]-B[20,25,30,40]-L[25,30,40,50,60,70,80]-S[0-40/0.1]-M[3,4,5,6,8,10,12]-H[0-80/0.1]-MA[3,4,5,6,8,10,12]

SH-LRAMW-AS-T5-A[20,25,30,40,50,60,80]-B[20,25,30,40]-L[25,30,40,50,60,70,80]-S[0-40/0.1]-M[3,4,5,6,8,10,12]-H[0-80/0.1]-NA[3,4,5,6,8,10,12]

SH-LRAMW-AS-T5-A[20,25,30,40,50,60,80]-B[20,25,30,40]-L[25,30,40,50,60,70,80]-S[0-40/0.1]-N[3,4,5,6,8,10,12]-H[0-80/0.1]-DA[3-30/0.5]

SH-LRAMW-AS-T5-A[20,25,30,40,50,60,80]-B[20,25,30,40]-L[25,30,40,50,60,70,80]-S[0-40/0.1]-N[3,4,5,6,8,10,12]-H[0-80/0.1]-MA[3,4,5,6,8,10,12]

SH-LRAMW-AS-T5-A[20,25,30,40,50,60,80]-B[20,25,30,40]-L[25,30,40,50,60,70,80]-S[0-40/0.1]-N[3,4,5,6,8,10,12]-H[0-80/0.1]-NA[3,4,5,6,8,10,12]

SH-LRAMW-AS-T6-A[20,25,30,40,50,60,80]-B[20,25,30,40,50]-L[25,30,40,50,60,70,80]-S[0-50/0.1]-M[3,4,5,6,8,10,12]-H[0-80/0.1]-DA[3-30/0.5]

SH-LRAMW-AS-T6-A[20,25,30,40,50,60,80]-B[20,25,30,40,50]-L[25,30,40,50,60,70,80]-S[0-50/0.1]-M[3,4,5,6,8,10,12]-H[0-80/0.1]-MA[3,4,5,6,8,10,12]

SH-LRAMW-AS-T6-A[20,25,30,40,50,60,80]-B[20,25,30,40,50]-L[25,30,40,50,60,70,80]-S[0-50/0.1]-M[3,4,5,6,8,10,12]-H[0-80/0.1]-NA[3,4,5,6,8,10,12]

SH-LRAMW-AS-T6-A[20,25,30,40,50,60,80]-B[20,25,30,40,50]-L[25,30,40,50,60,70,80]-S[0-50/0.1]-N[3,4,5,6,8,10,12]-H[0-80/0.1]-DA[3-30/0.5]

SH-LRAMW-AS-T6-A[20,25,30,40,50,60,80]-B[20,25,30,40,50]-L[25,30,40,50,60,70,80]-S[0-50/0.1]-N[3,4,5,6,8,10,12]-H[0-80/0.1]-MA[3,4,5,6,8,10,12]

SH-LRAMW-AS-T6-A[20,25,30,40,50,60,80]-B[20,25,30,40,50]-L[25,30,40,50,60,70,80]-S[0-50/0.1]-N[3,4,5,6,8,10,12]-H[0-80/0.1]-NA[3,4,5,6,8,10,12]

SH-LRAMW-AS-T10-A[40,50,60,80]-B[40,50]-L[30,40,50,60,70,80]-S[0-50/0.1]-M[3,4,5,6,8,10,12]-H[0-80/0.1]-DA[3-30/0.5]

SH-LRAMW-AS-T10-A[40,50,60,80]-B[40,50]-L[30,40,50,60,70,80]-S[0-50/0.1]-M[3,4,5,6,8,10,12]-H[0-80/0.1]-MA[3,4,5,6,8,10,12]

SH-LRAMW-AS-T10-A[40,50,60,80]-B[40,50]-L[30,40,50,60,70,80]-S[0-50/0.1]-M[3,4,5,6,8,10,12]-H[0-80/0.1]-NA[3,4,5,6,8,10,12]

SH-LRAMW-AS-T10-A[40,50,60,80]-B[40,50]-L[30,40,50,60,70,80]-S[0-50/0.1]-N[3,4,5,6,8,10,12]-H[0-80/0.1]-DA[3-30/0.5]

SH-LRAMW-AS-T10-A[40,50,60,80]-B[40,50]-L[30,40,50,60,70,80]-S[0-50/0.1]-N[3,4,5,6,8,10,12]-H[0-80/0.1]-MA[3,4,5,6,8,10,12]

SH-LRAMW-AS-T10-A[40,50,60,80]-B[40,50]-L[30,40,50,60,70,80]-S[0-50/0.1]-N[3,4,5,6,8,10,12]-H[0-80/0.1]-NA[3,4,5,6,8,10,12]

SH-LRAMW-ASB-T5-A[20,25,30,40,50,60]-B[20,25,30,40]-L[25,30,40,50,60,70,80]-S[0-40/0.1]-M[3,4,5,6,8,10,12]-H[0-80/0.1]-DA[3-30/0.5]

SH-LRAMW-ASB-T5-A[20,25,30,40,50,60]-B[20,25,30,40]-L[25,30,40,50,60,70,80]-S[0-40/0.1]-M[3,4,5,6,8,10,12]-H[0-80/0.1]-MA[3,4,5,6,8,10,12]

SH-LRAMW-ASB-T5-A[20,25,30,40,50,60]-B[20,25,30,40]-L[25,30,40,50,60,70,80]-S[0-40/0.1]-M[3,4,5,6,8,10,12]-H[0-80/0.1]-NA[3,4,5,6,8,10,12]

SH-LRAMW-ASB-T5-A[20,25,30,40,50,60]-B[20,25,30,40]-L[25,30,40,50,60,70,80]-S[0-40/0.1]-N[3,4,5,6,8,10,12]-H[0-80/0.1]-DA[3-30/0.5]

SH-LRAMW-ASB-T5-A[20,25,30,40,50,60]-B[20,25,30,40]-L[25,30,40,50,60,70,80]-S[0-40/0.1]-N[3,4,5,6,8,10,12]-H[0-80/0.1]-MA[3,4,5,6,8,10,12]

SH-LRAMW-ASB-T5-A[20,25,30,40,50,60]-B[20,25,30,40]-L[25,30,40,50,60,70,80]-S[0-40/0.1]-N[3,4,5,6,8,10,12]-H[0-80/0.1]-NA[3,4,5,6,8,10,12]

SH-LRAMW-ASB-T6-A[20,25,30,40,50,60,80]-B[20,25,30,40,50]-L[25,30,40,50,60,70,80]-S[0-50/0.1]-M[3,4,5,6,8,10,12]-H[0-80/0.1]-DA[3-30/0.5]

SH-LRAMW-ASB-T6-A[20,25,30,40,50,60,80]-B[20,25,30,40,50]-L[25,30,40,50,60,70,80]-S[0-50/0.1]-M[3,4,5,6,8,10,12]-H[0-80/0.1]-MA[3,4,5,6,8,10,12]

SH-LRAMW-ASB-T6-A[20,25,30,40,50,60,80]-B[20,25,30,40,50]-L[25,30,40,50,60,70,80]-S[0-50/0.1]-M[3,4,5,6,8,10,12]-H[0-80/0.1]-NA[3,4,5,6,8,10,12]

SH-LRAMW-ASB-T6-A[20,25,30,40,50,60,80]-B[20,25,30,40,50]-L[25,30,40,50,60,70,80]-S[0-50/0.1]-N[3,4,5,6,8,10,12]-H[0-80/0.1]-DA[3-30/0.5]

SH-LRAMW-ASB-T6-A[20,25,30,40,50,60,80]-B[20,25,30,40,50]-L[25,30,40,50,60,70,80]-S[0-50/0.1]-N[3,4,5,6,8,10,12]-H[0-80/0.1]-MA[3,4,5,6,8,10,12]

SH-LRAMW-ASB-T6-A[20,25,30,40,50,60,80]-B[20,25,30,40,50]-L[25,30,40,50,60,70,80]-S[0-50/0.1]-N[3,4,5,6,8,10,12]-H[0-80/0.1]-NA[3,4,5,6,8,10,12]

SH-LRAMW-ASB-T10-A[40,50,60,80]-B[40,50]-L[30,40,50,60,70,80]-S[0-50/0.1]-M[3,4,5,6,8,10,12]-H[0-80/0.1]-DA[3-30/0.5]

SH-LRAMW-ASB-T10-A[40,50,60,80]-B[40,50]-L[30,40,50,60,70,80]-S[0-50/0.1]-M[3,4,5,6,8,10,12]-H[0-80/0.1]-MA[3,4,5,6,8,10,12]

SH-LRAMW-ASB-T10-A[40,50,60,80]-B[40,50]-L[30,40,50,60,70,80]-S[0-50/0.1]-M[3,4,5,6,8,10,12]-H[0-80/0.1]-NA[3,4,5,6,8,10,12]

SH-LRAMW-ASB-T10-A[40,50,60,80]-B[40,50]-L[30,40,50,60,70,80]-S[0-50/0.1]-N[3,4,5,6,8,10,12]-H[0-80/0.1]-DA[3-30/0.5]

SH-LRAMW-ASB-T10-A[40,50,60,80]-B[40,50]-L[30,40,50,60,70,80]-S[0-50/0.1]-N[3,4,5,6,8,10,12]-H[0-80/0.1]-MA[3,4,5,6,8,10,12]

SH-LRAMW-ASB-T10-A[40,50,60,80]-B[40,50]-L[30,40,50,60,70,80]-S[0-50/0.1]-N[3,4,5,6,8,10,12]-H[0-80/0.1]-NA[3,4,5,6,8,10,12]

SH-LRAMW-ASW-T5-A[20,25,30,40,50,60]-B[20,25,30,40]-L[25,30,40,50,60,70,80]-S[0-40/0.1]-M[3,4,5,6,8,10,12]-H[0-80/0.1]-DA[3-30/0.5]

SH-LRAMW-ASW-T5-A[20,25,30,40,50,60]-B[20,25,30,40]-L[25,30,40,50,60,70,80]-S[0-40/0.1]-M[3,4,5,6,8,10,12]-H[0-80/0.1]-MA[3,4,5,6,8,10,12]

SH-LRAMW-ASW-T5-A[20,25,30,40,50,60]-B[20,25,30,40]-L[25,30,40,50,60,70,80]-S[0-40/0.1]-M[3,4,5,6,8,10,12]-H[0-80/0.1]-NA[3,4,5,6,8,10,12]

SH-LRAMW-ASW-T5-A[20,25,30,40,50,60]-B[20,25,30,40]-L[25,30,40,50,60,70,80]-S[0-40/0.1]-N[3,4,5,6,8,10,12]-H[0-80/0.1]-DA[3-30/0.5]

SH-LRAMW-ASW-T5-A[20,25,30,40,50,60]-B[20,25,30,40]-L[25,30,40,50,60,70,80]-S[0-40/0.1]-N[3,4,5,6,8,10,12]-H[0-80/0.1]-MA[3,4,5,6,8,10,12]

SH-LRAMW-ASW-T5-A[20,25,30,40,50,60]-B[20,25,30,40]-L[25,30,40,50,60,70,80]-S[0-40/0.1]-N[3,4,5,6,8,10,12]-H[0-80/0.1]-NA[3,4,5,6,8,10,12]

SH-LRAMW-ASW-T6-A[20,25,30,40,50,60,80]-B[20,25,30,40,50]-L[25,30,40,50,60,70,80]-S[0-50/0.1]-M[3,4,5,6,8,10,12]-H[0-80/0.1]-DA[3-30/0.5]

SH-LRAMW-ASW-T6-A[20,25,30,40,50,60,80]-B[20,25,30,40,50]-L[25,30,40,50,60,70,80]-S[0-50/0.1]-M[3,4,5,6,8,10,12]-H[0-80/0.1]-MA[3,4,5,6,8,10,12]

SH-LRAMW-ASW-T6-A[20,25,30,40,50,60,80]-B[20,25,30,40,50]-L[25,30,40,50,60,70,80]-S[0-50/0.1]-M[3,4,5,6,8,10,12]-H[0-80/0.1]-NA[3,4,5,6,8,10,12]

SH-LRAMW-ASW-T6-A[20,25,30,40,50,60,80]-B[20,25,30,40,50]-L[25,30,40,50,60,70,80]-S[0-50/0.1]-N[3,4,5,6,8,10,12]-H[0-80/0.1]-DA[3-30/0.5]

SH-LRAMW-ASW-T6-A[20,25,30,40,50,60,80]-B[20,25,30,40,50]-L[25,30,40,50,60,70,80]-S[0-50/0.1]-N[3,4,5,6,8,10,12]-H[0-80/0.1]-MA[3,4,5,6,8,10,12]

SH-LRAMW-ASW-T6-A[20,25,30,40,50,60,80]-B[20,25,30,40,50]-L[25,30,40,50,60,70,80]-S[0-50/0.1]-N[3,4,5,6,8,10,12]-H[0-80/0.1]-NA[3,4,5,6,8,10,12]

SH-LRAMW-ASW-T10-A[40,50,60,80]-B[40,50]-L[30,40,50,60,70,80]-S[0-50/0.1]-M[3,4,5,6,8,10,12]-H[0-80/0.1]-DA[3-30/0.5]

SH-LRAMW-ASW-T10-A[40,50,60,80]-B[40,50]-L[30,40,50,60,70,80]-S[0-50/0.1]-M[3,4,5,6,8,10,12]-H[0-80/0.1]-MA[3,4,5,6,8,10,12]

SH-LRAMW-ASW-T10-A[40,50,60,80]-B[40,50]-L[30,40,50,60,70,80]-S[0-50/0.1]-M[3,4,5,6,8,10,12]-H[0-80/0.1]-NA[3,4,5,6,8,10,12]

SH-LRAMW-ASW-T10-A[40,50,60,80]-B[40,50]-L[30,40,50,60,70,80]-S[0-50/0.1]-N[3,4,5,6,8,10,12]-H[0-80/0.1]-DA[3-30/0.5]

SH-LRAMW-ASW-T10-A[40,50,60,80]-B[40,50]-L[30,40,50,60,70,80]-S[0-50/0.1]-N[3,4,5,6,8,10,12]-H[0-80/0.1]-MA[3,4,5,6,8,10,12]

SH-LRAMW-ASW-T10-A[40,50,60,80]-B[40,50]-L[30,40,50,60,70,80]-S[0-50/0.1]-N[3,4,5,6,8,10,12]-H[0-80/0.1]-NA[3,4,5,6,8,10,12]

SH-LRAMW-SSM-T5-A[20,25,30,40,50,60,80]-B[20,25,30,40]-L[25,30,40,50,60,70,80]-S[0-40/0.1]-M[3,4,5,6,8,10,12]-H[0-80/0.1]-DA[3-30/0.5]

SH-LRAMW-SSM-T5-A[20,25,30,40,50,60,80]-B[20,25,30,40]-L[25,30,40,50,60,70,80]-S[0-40/0.1]-M[3,4,5,6,8,10,12]-H[0-80/0.1]-MA[3,4,5,6,8,10,12]

SH-LRAMW-SSM-T5-A[20,25,30,40,50,60,80]-B[20,25,30,40]-L[25,30,40,50,60,70,80]-S[0-40/0.1]-M[3,4,5,6,8,10,12]-H[0-80/0.1]-NA[3,4,5,6,8,10,12]

SH-LRAMW-SSM-T5-A[20,25,30,40,50,60,80]-B[20,25,30,40]-L[25,30,40,50,60,70,80]-S[0-40/0.1]-N[3,4,5,6,8,10,12]-H[0-80/0.1]-DA[3-30/0.5]

SH-LRAMW-SSM-T5-A[20,25,30,40,50,60,80]-B[20,25,30,40]-L[25,30,40,50,60,70,80]-S[0-40/0.1]-N[3,4,5,6,8,10,12]-H[0-80/0.1]-MA[3,4,5,6,8,10,12]

SH-LRAMW-SSM-T5-A[20,25,30,40,50,60,80]-B[20,25,30,40]-L[25,30,40,50,60,70,80]-S[0-40/0.1]-N[3,4,5,6,8,10,12]-H[0-80/0.1]-NA[3,4,5,6,8,10,12]
