ミスミ

【クリーン洗浄品】Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FANAS

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】Ｌ型仕上げアングル　取付板・ブラケット　ーフリー寸法タイプー LAFSS

通常出荷日：6 日目～

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
クリーン洗浄
種類
板金
部品取付穴
なし
長穴
なし
穴位置
フリー寸法
正面穴数
4
底面穴数
4
タイプ
FANAS
材質証明書
対象

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

未確定：候補が16型番あります。

外形図・規格表
型番リスト
詳細情報

外形図・規格表

(共通寸法)

[ ! ]緑色のパラメータは省略可能です。省略した場合、センターに対して均等配置になります。詳細は>>こちら
[ ! ]仕様・加工限界の詳細は>>こちら

■穴種選択表

穴種	ボルト用通し穴	タップ穴（並目）
Code	N・NA	M・MA
形状図	[ ! ]d寸法は下部「N・NA加工寸法表」参照

[ ! ]N・NA加工寸法表

N・NA	0	3	4	5	6	8	10
d	(穴無し)	3.5	4.5	5.5	6.5	9	11

仕様・加工限界

[ ! ] 1．許容差は下図を参照

＜加工寸法の普通許容差＞

商品	基準寸法の区分（A・B寸法）	6以下	6を超え 30以下	30を超え 120以下	120を超え 400以下
板金（曲げ加工品）	許容差（a・b）	±0.3	±0.5	±0.8	±1.2

※板金は、JIS B 0408の金属プレス加工品普通許容差の公差等級：B級を採用。

[ ! ] 2．バリ高さ0.1以下
[ ! ] 3．曲げ角度公差±1°

[ ! ] 4．薄板の場合は、タップの山がつぶれる可能性がありますので締め付けの際はご注意ください。
[ ! ] 5．穴無し仕様に変更した場合、アルマイト処理T4.0以上は下図のような吊るし穴があく場合があります。

[ ! ] 6．下図のf,b,gの各部には加工限界があります。

T			f(穴と曲げの距離)					b (穴と断面との距離)	g
SPCC SPHC SS400	A5052	SUS304	通し穴		タップ穴		公差付穴曲げと平行な長穴
SPCC SPHC SS400	A5052	SUS304	L曲げ	Z・凸曲げ	L曲げ	Z・凸曲げ	公差付穴曲げと平行な長穴
0.8	ー	0.8	2	3	ー	ー	3.5	1	5
1.0	1.0	1.0	2	3	3	5.5	3.5	1	5.5
1.2	ー	1.2	2	3	3	5.5	3.5	1	5.5
1.6	1.5	1.5	2	3.5	3	6	4	1	6
2.3	2.0	2.0	2	4.5	3	7	5	1.5	7
3.2	3.0	3.0	2	6.5	3	9	7	1.5	9
4.5	4.0	4.0	3	7.5	4	11	8(9)	2	11
ー	5.0	5.0	3	14	4	16	15	2.5	18
6.0	ー	6.0	3	14	4	16	15	2.5	18
9.0	ー	9.0	20	ー	20.5	ー	20	4	20

[ ! ]T4.0・T4.5の曲げと平行な長穴のfは（9）となります。
[ ! ]上記加工限界値で寸法指定した場合、穴が変形する可能性があります。

[ ! ]7．プレスブレーキのブレーキ押さえによるキズが付きます。r・e・d寸法は目安となります。

T			曲げ後R	ブレーキキズ
T			曲げ後R	位置	深さ
SPCC SPHC SS400	A5052	SUS304	（r）	（e）	（d）
0.8	ー	0.8	0.8	5	0.1
1.0	1.0	1.0	1	5	0.1
1.2	ー	1.2	1.2	5	0.1
1.6	1.5	1.5	1.5	6	0.1
2.3	2.0	2.0	2.0	7.5	0.1
3.2	3.0	3.0	3.0	10.5	0.2
4.5	4.0	4.0	4.0	13.5	0.3
ー	5.0	5.0	5.0	17	0.5
6.0	ー	6.0	6.0	17	0.5
9.0	ー	9.0	9.0	27	0.8

[ ! ]曲げと穴の位置が近い場合、rが小さくなることがあります。

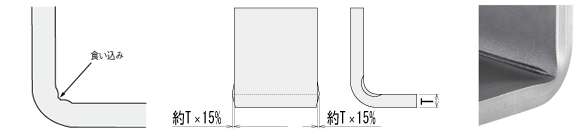

[ ! ]8．曲げによる食い込み、及び膨らみが付きます。

[ ! ]9．最小曲げRにて製作している為、衝撃など応力が集中する環境下でのご使用は破損のおそれがあります。

型式		[ M ]材質	[ S ]表面処理	洗浄方法
Type	材質記号	[ M ]材質	[ S ]表面処理	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-FANAS	SUD	SUS304(2B)	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-FANAS				精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-FANAS				電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-FANAS	AM	A5052	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-FANAS				精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-FANAS				電解研磨＋精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-FANAS	AMW		アルマイト処理(白)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-FANAS	AMW		アルマイト処理(白)	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-FANAS	AMB		アルマイト処理(黒)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-FANAS	AMB		アルマイト処理(黒)	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-FANAS	SPU	T0.8～3.2: SPCC T4.5～6.0: SPHC T9.0: SS400(黒皮)	三価クロメート(白)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-FANAS	SPU		三価クロメート(白)	精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-FANAS	SPK		三価クロメート(黒)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-FANAS	SPK		三価クロメート(黒)	精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

－

穴指定①
Code・呼び径

－

穴指定②
Code・呼び径

Type

－

材質記号

SL-FANAS

－

SUD

－

T1.5

－

A80

－

B60

－

L60

－

X10

－

F40

－

H20

－

G40

－

Y15

－

V30

－

S20

－

W20

－

NA5

型式

選択

指定1mm単位

穴指定①

穴指定②

Type

材質
記号

Code＊

呼び径

Code＊

呼び径

SL-FANAS
SH-FANAS
SHD-FANAS

SUD
AM
AMW
AMB

1.0
1.5
2.0
3.0
4.0
5.0

20～200

15～200

10～200

指定0.1mm単位

N
[ ! ]

M

0（穴なし）
3
4
5
6
8
10
[ ! ]加工寸法は
穴種選択表参照

指定0.1mm単位

NA
[ ! ]

MA

0（穴なし）
3
4
5
6
8
10
[ ! ]加工寸法は
穴種選択表参照

SPU
SPK

0.8
1.0
1.2
1.6
2.3
3.2
4.5

20～200

15～200

10～200

6.0

20～300

20～200

9.0

20～300

32～200

20～200

[ ! ]穴が端面や曲げ部に近すぎると穴が変形する可能性がありますが、加工限界内であればそのまま加工します。
[ NG ]AM・AMW・AMBはT1.0適用不可
[ NG ]AMW・AMB・SPU・SPKは電解研磨（SHD-）適用不可
＊N・NA・M・MAはT寸法により選択できる呼び径が異なります。詳しくは下記穴加工対応表を参照ください。

＊穴加工対応表

T	N・NA（ボルト通し穴）	M・MA（タップ穴）
0.8	0・3・4・5・6・8・10	0
1.0、1.2		0・3
1.5、1.6		0・3・4
2.0、2.3		0・3・4・5・6
3.0、3.2		0・3・4・5・6・8
4.0～6.0		0・3・4・5・6・8・10
9.0	0・5・6・8・10	0・5・6・8・10

[ ! ]AM・AMW・AMBはT1.0時タップ穴不可

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-FANAS-AM-T[1.5,2,3,4,5]-A[20-200/1]-B[15-200/1]-L[10-200/1]

SH-FANAS-AMB-T[1.5,2,3,4,5]-A[20-200/1]-B[15-200/1]-L[10-200/1]

SH-FANAS-AMW-T[1.5,2,3,4,5]-A[20-200/1]-B[15-200/1]-L[10-200/1]

SH-FANAS-SPK-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6,9]-A[20-300/1]-B[15-200/1]-L[10-200/1]

SH-FANAS-SPU-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6,9]-A[20-300/1]-B[15-200/1]-L[10-200/1]

SH-FANAS-SUD-T[1,1.5,2,3,4,5]-A[20-200/1]-B[15-200/1]-L[10-200/1]

SHD-FANAS-AM-T[1.5,2,3,4,5]-A[20-200/1]-B[15-200/1]-L[10-200/1]

SHD-FANAS-SUD-T[1,1.5,2,3,4,5]-A[20-200/1]-B[15-200/1]-L[10-200/1]

SL-FANAS-AM-T[1.5,2,3,4,5]-A[20-200/1]-B[15-200/1]-L[10-200/1]

SL-FANAS-AMB-T[1.5,2,3,4,5]-A[20-200/1]-B[15-200/1]-L[10-200/1]

SL-FANAS-AMW-T[1.5,2,3,4,5]-A[20-200/1]-B[15-200/1]-L[10-200/1]

SL-FANAS-SPK-T9-A[20-300/1]-B[15-200/1]-L[10-200/1]

SL-FANAS-SPK-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]-A[20-300/1]-B[15-200/1]-L[10-200/1]

SL-FANAS-SPU-T9-A[20-300/1]-B[15-200/1]-L[10-200/1]

SL-FANAS-SPU-T[0.8,1,1.2,1.6,2.3,3.2,4.5,6]-A[20-300/1]-B[15-200/1]-L[10-200/1]

SL-FANAS-SUD-T[1,1.5,2,3,4,5]-A[20-200/1]-B[15-200/1]-L[10-200/1]

詳細材質

洗浄方法

材質

表面処理

外形寸法 A

(mm)

外形寸法 B

(mm)

外形寸法 L

(mm)

板厚 T

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

A5052	精密洗浄	A5052	なし	20 ～ 200	15 ～ 200	10 ～ 200	1.5 ～ 5	A5052	なし	10	1個
A5052	精密洗浄	A5052	アルマイト処理(黒)	20 ～ 200	15 ～ 200	10 ～ 200	1.5 ～ 5	A5052	アルマイト処理(黒)	10	1個
A5052	精密洗浄	A5052	アルマイト処理(白)	20 ～ 200	15 ～ 200	10 ～ 200	1.5 ～ 5	A5052	アルマイト処理(白)	10	1個
SPCC(SPHC)	精密洗浄	SPCC/SPHC/SS400(黒皮)	三価クロメート(黒)	20 ～ 300	15 ～ 200	10 ～ 200	0.8 ～ 9	T0.8～3.2: SPCC/T4.5～6.0: SPHC/T9.0: SS400(黒皮)	三価クロメート(黒)	10	1個
SPCC(SPHC)	精密洗浄	SPCC/SPHC/SS400(黒皮)	三価クロメート(白)	20 ～ 300	15 ～ 200	10 ～ 200	0.8 ～ 9	T0.8～3.2: SPCC/T4.5～6.0: SPHC/T9.0: SS400(黒皮)	三価クロメート(白)	10	1個
SUS304(2B)	精密洗浄	SUS304(2B)	なし	20 ～ 200	15 ～ 200	10 ～ 200	1 ～ 5	SUS304(2B)	-	10	1個
A5052	電解研磨＋精密洗浄	A5052	なし	20 ～ 200	15 ～ 200	10 ～ 200	1.5 ～ 5	A5052	なし	10	1個
SUS304(2B)	電解研磨＋精密洗浄	SUS304(2B)	なし	20 ～ 200	15 ～ 200	10 ～ 200	1 ～ 5	SUS304(2B)	-	10	1個
A5052	脱脂洗浄	A5052	なし	20 ～ 200	15 ～ 200	10 ～ 200	1.5 ～ 5	A5052	なし	10	1個
A5052	脱脂洗浄	A5052	アルマイト処理(黒)	20 ～ 200	15 ～ 200	10 ～ 200	1.5 ～ 5	A5052	アルマイト処理(黒)	10	1個
A5052	脱脂洗浄	A5052	アルマイト処理(白)	20 ～ 200	15 ～ 200	10 ～ 200	1.5 ～ 5	A5052	アルマイト処理(白)	10	1個
SPCC(SPHC)	脱脂洗浄	SPCC/SPHC/SS400(黒皮)	三価クロメート(黒)	20 ～ 300	15 ～ 200	10 ～ 200	9	T0.8～3.2: SPCC/T4.5～6.0: SPHC/T9.0: SS400(黒皮)	三価クロメート(黒)	10	1個
SPCC(SPHC)	脱脂洗浄	SPCC/SPHC/SS400(黒皮)	三価クロメート(黒)	20 ～ 300	15 ～ 200	10 ～ 200	0.8 ～ 6	T0.8～3.2: SPCC/T4.5～6.0: SPHC/T9.0: SS400(黒皮)	三価クロメート(黒)	10	1個
SPCC(SPHC)	脱脂洗浄	SPCC/SPHC/SS400(黒皮)	三価クロメート(白)	20 ～ 300	15 ～ 200	10 ～ 200	9	T0.8～3.2: SPCC/T4.5～6.0: SPHC/T9.0: SS400(黒皮)	三価クロメート(白)	10	1個
SPCC(SPHC)	脱脂洗浄	SPCC/SPHC/SS400(黒皮)	三価クロメート(白)	20 ～ 300	15 ～ 200	10 ～ 200	0.8 ～ 6	T0.8～3.2: SPCC/T4.5～6.0: SPHC/T9.0: SS400(黒皮)	三価クロメート(白)	10	1個
SUS304(2B)	脱脂洗浄	SUS304(2B)	なし	20 ～ 200	15 ～ 200	10 ～ 200	1 ～ 5	SUS304(2B)	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	6日目	FANAS-AM
- ( - )	8日目	FANAS-AMB
- ( - )	8日目	FANAS-AMW
- ( - )	6日目	FANAS-SPK
- ( - )	6日目	FANAS-SPU
- ( - )	6日目	FANAS-SUD
- ( - )	6日目	FANAS-AM
- ( - )	6日目	FANAS-SUD
- ( - )	6日目	FANAS-AM
- ( - )	8日目	FANAS-AMB
- ( - )	8日目	FANAS-AMW
- ( - )	11日目	FANAS-SPK
- ( - )	6日目	FANAS-SPK
- ( - )	11日目	FANAS-SPU
- ( - )	6日目	FANAS-SPU
- ( - )	8日目	FANAS-SUD

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

納期・価格

価格表

■材質記号 SUD（SUS304)

A	L	T	￥基準単価
A	L	T	SL-FANAS	SH-FANAS	SHD-FANAS
20～100	10～100	1.0	2,840	3,140	3,320
		1.5	2,840	3,140	3,320
		2.0	3,140	3,440	3,620
		3.0	3,140	3,440	3,620
		4.0	3,610	3,910	4,090
		5.0	3,610	3,910	4,090
	101～200	1.0	4,620	4,920	5,100
		1.5	4,620	4,920	5,100
		2.0	5,180	5,480	5,660
		3.0	5,180	5,480	5,660
		4.0	6,000	6,300	6,480
		5.0	6,000	6,300	6,480
101～200	10～100	1.0	4,230	4,530	4,710
		1.5	4,230	4,530	4,710
		2.0	4,720	5,020	5,200
		3.0	4,720	5,020	5,200
		4.0	5,470	5,770	5,950
		5.0	5,470	5,770	5,950
	101～200	1.0	6,030	6,330	6,510
		1.5	6,030	6,330	6,510
		2.0	6,780	7,080	7,260
		3.0	6,780	7,080	7,260
		4.0	7,900	8,200	8,380
		5.0	7,900	8,200	8,380

■材質 A5052

A	L	T	￥基準単価
			AM			AMW		AMB
			SL-FANAS	SH-FANAS	SHD-FANAS	SL-FANAS	SH-FANAS	SL-FANAS	SH-FANAS
20～100	10～100	1.5	2,820	3,120	3,300	3,470	3,770	3,600	3,900
		2.0	2,860	3,160	3,340	3,520	3,820	3,640	3,940
		3.0	2,860	3,160	3,340	3,520	3,820	3,640	3,940
		4.0	3,540	3,840	4,020	4,390	4,690	4,550	4,850
		5.0	3,540	3,840	4,020	4,390	4,690	4,550	4,850
	101～200	1.5	4,600	4,900	5,080	5,710	6,010	5,920	6,220
		2.0	4,670	4,970	5,150	5,780	6,080	6,000	6,300
		3.0	4,670	4,970	5,150	5,780	6,080	6,000	6,300
		4.0	5,880	6,180	6,360	7,330	7,630	7,600	7,900
		5.0	5,880	6,180	6,360	7,330	7,630	7,600	7,900
101～200	10～100	1.5	4,190	4,490	4,670	5,210	5,510	5,380	5,680
		2.0	4,260	4,560	4,740	5,270	5,570	5,440	5,740
		3.0	4,260	4,560	4,740	5,270	5,570	5,440	5,740
		4.0	5,360	5,660	5,840	6,660	6,960	6,910	7,210
		5.0	5,360	5,660	5,840	6,660	6,960	6,910	7,210
	101～200	1.5	6,000	6,300	6,480	7,510	7,810	7,790	8,090
		2.0	6,100	6,400	6,580	7,620	7,920	7,890	8,190
		3.0	6,100	6,400	6,580	7,620	7,920	7,890	8,190
		4.0	7,740	8,040	8,220	9,710	10,010	10,060	10,360
		5.0	7,740	8,040	8,220	9,710	10,010	10,060	10,360

■材質 SPCC/SPHC/SS400

A	L	T	￥基準単価
			SPU		SPK
			SL-FANAS	SH-FANAS	SL-FANAS	SH-FANAS
20～100	10～100	0.8	2,760	2,880	2,760	2,880
		1.0	2,760	2,880	2,760	2,880
		1.6	2,760	2,880	2,760	2,880
		2.3	2,940	3,060	2,940	3,060
		3.2	2,940	3,060	2,940	3,060
		4.5	3,220	3,340	3,220	3,340
		6.0	3,220	3,340	3,220	3,340
		9.0	3,570	3,690	3,890	4,010
	101～200	0.8	3,840	3,960	3,840	3,960
		1.0	3,840	3,960	3,840	3,960
		1.6	3,840	3,960	3,840	3,960
		2.3	4,110	4,230	4,110	4,230
		3.2	4,110	4,230	4,110	4,230
		4.5	4,520	4,640	4,520	4,640
		6.0	4,520	4,640	4,520	4,640
		9.0	4,980	5,100	4,990	5,110
101～200	10～100	0.8	3,530	3,650	3,530	3,650
		1.0	3,530	3,650	3,530	3,650
		1.6	3,530	3,650	3,530	3,650
		2.3	3,770	3,890	3,770	3,890
		3.2	3,770	3,890	3,770	3,890
		4.5	4,110	4,230	4,110	4,230
		6.0	4,110	4,230	4,110	4,230
		9.0	4,490	4,610	4,520	4,640
	101～200	0.8	4,650	4,770	4,650	4,770
		1.0	4,650	4,770	4,650	4,770
		1.6	4,650	4,770	4,650	4,770
		2.3	5,020	5,140	5,020	5,140
		3.2	5,020	5,140	5,020	5,140
		4.5	5,450	5,570	5,450	5,570
		6.0	5,450	5,570	5,450	5,570
		9.0	5,930	6,050	6,200	6,320
201~300	20～100	6.0	5,030	5,150	5,030	5,150
	20～100	9.0	7,790	7,910	8,380	8,500
	101～200	6.0	5,030	5,150	5,030	5,150
	101～200	9.0	7,790	7,910	8,380	8,500

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口			大口		大口
数量	1〜3	4〜7	8〜19	20〜39	40〜100	101～
値引率	基準価格	35%	40%	45%	50%	お見積り
出荷日	通常			＋2日	＋5日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●材質記号 SUD・AM・SPU・SPK（T9.0を除く）

日目出荷

[ NG ]ストーク適用不可

●材質記号 AMW・AMB

日目出荷

[ NG ]ストーク適用不可

●材質記号 SPU・SPK（T9.0）

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FANASのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FANAS	L型板金取付板・ブラケット－フリー寸法タイプ－ FANAS・FANAR	【ふっ素樹脂コーティング】Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FANAS	【クリーン洗浄品】Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FAPAS	【クリーン洗浄品】Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FALCS	【クリーン洗浄品】Ｌ型板金　取付板・ブラケット－フリー寸法タイプ－ FAMBS
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	6日目〜	3日目〜	9日目	6日目〜	6日目〜	6日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	クリーン洗浄	該当なし	すべり性	クリーン洗浄	クリーン洗浄	クリーン洗浄
種類	板金	板金	板金	板金	板金	板金
部品取付穴	なし	なし	なし	なし	あり	なし
長穴	なし	なし	なし	なし	あり	なし
