【クリーン洗浄品】L型板金 取付板・ブラケット－フリー寸法タイプ－ FAEAS・FAEAR
未確定：候補が27型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

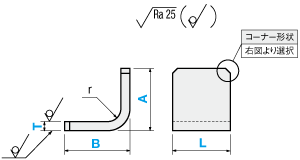

外形図・規格表
コーナーカット
コーナーR
(共通寸法)
| コーナー形状仕様 | |
| コーナーカット | コーナーR |
| SL-FAEAS SH-FAEAS SHD-FAEAS | SL-FAEAR SH-FAEAR SHD-FAEAR |
4×C2以下 | 4×R2以下 |
■穴種選択表
| 穴種 | ボルト通し穴 | タップ穴(並目) | 公差付通し穴 |
| Code | N・NA | M・MA | DA |
| 形状図 |  [ ! ]d寸法は下部 「N・NA加工寸法表」参照 |  |  |
[ ! ]N・NA加工寸法表
| N・NA | 0 | 3 | 4 | 5 | 6 | 8 | 10 |
| d | (穴無し) | 3.5 | 4.5 | 5.5 | 6.5 | 9 | 11 |
仕様・加工限界
[ ! ] 1．許容差は下図を参照
＜加工寸法の普通許容差＞
| 商品 | 基準寸法の区分 （A・B寸法） | 6以下 | 6を超え 30以下 | 30を超え 120以下 | 120を超え 400以下 |
| 板金（曲げ加工品） | 許容差（a・b） | ±0.3 | ±0.5 | ±0.8 | ±1.2 |
[ ! ] 3．曲げ角度公差±1°
[ ! ] 4．薄板の場合は、タップの山がつぶれる可能性がありますので締め付けの際はご注意ください。
[ ! ] 5．穴無し仕様に変更した場合、アルマイト処理T4.0以上は下図のような吊るし穴があく場合があります。
[ ! ] 6．下図のf,b,h,gの各部には加工限界があります。
| T | f(穴と曲げの距離) | b (穴と断面 との距離) | g | ||||||
| SPCC SPHC SS400 | A5052 | SUS304 | 通し穴 | タップ穴 | 公差付穴 曲げと平行な長穴 | ||||
| L曲げ | Z・凸曲げ | L曲げ | Z・凸曲げ | ||||||
| 0.8 | ー | 0.8 | 2 | 3 | ー | ー | 3.5 | 1 | 5 |
| 1.0 | 1.0 | 1.0 | 2 | 3 | 3 | 5.5 | 3.5 | 1 | 5.5 |
| 1.2 | ー | 1.2 | 2 | 3 | 3 | 5.5 | 3.5 | 1 | 5.5 |
| 1.6 | 1.5 | 1.5 | 2 | 3.5 | 3 | 6 | 4 | 1 | 6 |
| 2.3 | 2.0 | 2.0 | 2 | 4.5 | 3 | 7 | 5 | 1.5 | 7 |
| 3.2 | 3.0 | 3.0 | 2 | 6.5 | 3 | 9 | 7 | 1.5 | 9 |
| 4.5 | 4.0 | 4.0 | 3 | 7.5 | 4 | 11 | 8(9) | 2 | 11 |
| ー | 5.0 | 5.0 | 3 | 14 | 4 | 16 | 15 | 2.5 | 18 |
| 6.0 | ー | 6.0 | 3 | 14 | 4 | 16 | 15 | 2.5 | 18 |
| 9.0 | ー | 9.0 | 20 | ー | 20.5 | ー | 20 | 4 | 20 |
[ ! ]上記加工限界値で寸法指定した場合、穴が変形する可能性があります。
| T | 曲げ後R | ブレーキキズ | |||
| 位置 | 深さ | ||||
| SPCC SPHC SS400 | A5052 | SUS304 | （r） | （e） | （d） |
| 0.8 | ー | 0.8 | 0.8 | 5 | 0.1 |
| 1.0 | 1.0 | 1.0 | 1 | 5 | 0.1 |
| 1.2 | ー | 1.2 | 1.2 | 5 | 0.1 |
| 1.6 | 1.5 | 1.5 | 1.5 | 6 | 0.1 |
| 2.3 | 2.0 | 2.0 | 2.0 | 7.5 | 0.1 |
| 3.2 | 3.0 | 3.0 | 3.0 | 10.5 | 0.2 |
| 4.5 | 4.0 | 4.0 | 4.0 | 13.5 | 0.3 |
| ー | 5.0 | 5.0 | 5.0 | 17 | 0.5 |
| 6.0 | ー | 6.0 | 6.0 | 17 | 0.5 |
| 9.0 | ー | 9.0 | 9.0 | 27 | 0.8 |
[ ! ]9．最小曲げRにて製作している為、衝撃など応力が集中する環境下でのご使用は破損のおそれがあります。
| Type | 材質記号 | [ M ]材質 | [ S ]表面処理 | 洗浄方法 | ||||
| コーナーカット | コーナーR | 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | |||
| SL-FAEAS | SL-FAEAR | SUD | T0.8～6.0：SUS304(2B) T9.0：SUS304（No.1） | － | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-FAEAS | SH-FAEAR | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
| SHD-FAEAS | SHD-FAEAR | 電解研磨＋精密洗浄 | ||||||
| SL-FAEAS | SL-FAEAR | AM | A5052 | － | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-FAEAS | SH-FAEAR | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
| SHD-FAEAS | － | 電解研磨＋精密洗浄 | ||||||
| SL-FAEAS | SL-FAEAR | AMW | アルマイト処理(白) | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |
| SH-FAEAS | SH-FAEAR | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
| SL-FAEAS | SL-FAEAR | AMB | アルマイト処理(黒) | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |
| SH-FAEAS | SH-FAEAR | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
| SL-FAEAS | SL-FAEAR | SPU | T0.8～3.2: SPCC T4.5～6.0: SPHC T9.0：SS400（黒皮） | 三価クロメート(白) | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-FAEAS | SH-FAEAR | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
| SL-FAEAS | SL-FAEAR | SPK | 三価クロメート(黒) | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |
| SH-FAEAS | SH-FAEAR | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。■材質（表面処理）、加工方法別の外観
| 三価クロメート（白） | 三価クロメート（黒） | |
| SPU | SPK | |
| SPCC T0.8～3.2 |  |  |
| SPHC T4.5～6.0 |  |  |
| SS400 （黒皮） T9.0 |  |  |
| なし | アルマイト処理（白） | アルマイト処理（黒） | |
| AM | AMW | AMB | |
| A5052 |  |  |  |
| なし | |
| SUD | |
| SUS304（2B) T0.8～6.0 |  |
| SUS304（No.1） T9.0 |  |
規格表
| 型式 | － | T | － | A | － | B | － | L | － | X | － | H | － | 穴指定① Code・呼び径 | － | Y | － | V | － | S | － | W | － | 穴指定② Code・呼び径 | ||
| Type | － | 材質記号 | ||||||||||||||||||||||||
| SL-FAEAS | － | SUD | － | T1.5 | － | A30 | － | B30 | － | L30 | － | X15 | － | H20 | － | N5 | － | Y7.5 | － | V15 | － | S7.5 | － | W15 | － | NA6 |
| 型式 | 選択 | 指定1mm単位 | X | H | 穴指定① | Y | V | S | W | 穴指定② | |||||||
| Type | 材質記号 | T | A | B | L | Code/指定方法 | Code/指定方法 | ||||||||||
| SL-FAEAS SH-FAEAS SHD-FAEAS | SL-FAEAR SH-FAEAR SHD-FAEAR | SUD | 0.8 ・ 1.0 ・ 1.2 ・ 1.5 ・ 2.0 3.0 ・ 4.0 ・ 5.0 ・ 6.0 ・ 9.0 | 20 ～ 200 (300) [ ! ] | 15 ～ 200 [ ! ] | 10 ～ 200 [ ! ] | 指定 0.1mm単位 | N (ボルト通し穴) 0（穴無し） 3・4・5 6・8・10 （選択） [ ! ] | M (タップ穴) 0（穴無し） 3・4・5 6・8・10 （選択） [ ! ] | DA (通し穴) 3～30 (0.5mm単位) [ ! ] | 指定 0.1mm単位 | NA (ボルト通し穴) 0（穴無し） 3・4・5 6・8・10 （選択） [ ! ] | MA (タップ穴) 0（穴無し） 3・4・5 6・8・10 （選択） [ ! ] | ||||
| SL-FAEAS SH-FAEAS SHD-FAEAS | SL-FAEAR SH-FAEAR | AM | 1.0 ・ 1.5 ・ 2.0 ・ 3.0 ・ 4.0 ・ 5.0 | ||||||||||||||
| SL-FAEAS SH-FAEAS | SL-FAEAR SH-FAEAR | AMW AMB | |||||||||||||||
| SPU SPK | 0.8 ・ 1.0 ・ 1.2 ・ 1.6 ・ 2.3 3.2 ・ 4.5 ・ 6.0 ・ 9.0 | ||||||||||||||||
| [ ! ]T6.0は、A≦300, B≧20, L≧20 [ ! ]T9.0は、A≦300, B≧32, L≧20, DA穴不可 [ ! ]穴が端面や曲げ部に近すぎると穴が変形する可能性がありますが、加工限界内であればそのまま加工します。 ＊N・NA・M・MAはT寸法により選択できる呼び径が異なります。詳しくは下記穴加工対応表を参照ください。 | |||||||||||||||||
＊穴加工対応表
[ ! ]AM・AMW・AMBはT1.0時タップ穴不可
| T | N・NA（ボルト通し穴） | M・MA（タップ穴） |
| 0.8 | 0・3・4・5・6・8・10 | 0 |
| 1.0、1.2 | 0・3 | |
| 1.5、1.6 | 0・3・4 | |
| 2.0、2.3 | 0・3・4・5・6 | |
| 3.0、3.2 | 0・3・4・5・6・8 | |
| 4.0～6.0 | 0・3・4・5・6・8・10 | |
| 9.0 | 0・5・6・8・10 | 0・5・6・8・10 |
追加工
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| Alteration | コーナーカット | コーナーR加工 | ||
 A面のみ適応 |  A面のみ適応 | |||
| Code | CC | CR | ||
| Spec. | CC=指定1mm単位 1≦CC≦10 指定方法 型式末尾に追加 （例）～－CC5 | CR=指定1mm単位 1≦CR≦10 指定方法 型式末尾に追加 （例）～－CR5 | ||
| ￥/1Code | 600 | 600 | ||
洗浄工程| ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。 | |
| ・脱脂洗浄（型式：SL-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：一般環境 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ro水洗浄 中性洗剤洗浄 |  |
後に純水(10MΩ・cm)で 洗浄 | |
使用 | |
| ||||||||
・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ro水洗浄 中性洗剤洗浄 | |
後に純水(10MΩ・cm)で 洗浄 | |
| |
| |
で実施 | ||||||||||
・電解研磨+精密洗浄（型式：SHD-□□）
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ro水洗浄 中性洗剤洗浄 | |
で電解研磨 | |
後に純水(10MΩ・cm)で 洗浄 | |
| |
| |
で実施 | ||||||||||||
商品の形状や材質等によって溶剤や工程が変わることがあります。
梱包例| 脱脂洗浄の場合 (TYPE型番：SL-□□） | 精密洗浄または電解研磨＋精密洗浄の場合 | |
| (TYPE型番：SH-□□・SHD-□□） | ||
| オーステナイト系ステンレス・アルミ材質の場合 | 鉄・マルテンサイト系ステンレス材質の場合 | |
 防錆梱包（1重梱包） |  1重目梱包2重目梱包 |  1重目梱包2重目梱包乾燥剤 |
| 一部商品・サイズによっては、 梱包形態が異なる場合がございます。 | [ ! ]1重目・2重目の梱包とも、脱気されております。 | [ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。 |
洗浄効果・利用推奨環境洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン・工程 |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| 電解研磨＋精密洗浄 | SHD-□□ | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
洗浄不要の場合の代替品
|
|---|
- ( - ) | 7日目 |
- |
- ( - ) | 9日目 |
- |
- ( - ) | 9日目 |
- |
- ( - ) | 6日目 |
- |
- ( - ) | 6日目 |
- |
- ( - ) | 6日目 |
- |
- ( - ) | 6日目 |
|
- ( - ) | 8日目 |
|
- ( - ) | 8日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
- |
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 7日目 |
- |
- ( - ) | 9日目 |
- |
- ( - ) | 9日目 |
- |
- ( - ) | 6日目 |
- |
- ( - ) | 6日目 |
- |
- ( - ) | 6日目 |
- |
- ( - ) | 6日目 |
|
- ( - ) | 8日目 |
|
- ( - ) | 8日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
詳細情報
基本情報
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
| ・脱脂洗浄（防錆1重梱包） | ：型番SL-□□ |
| ・精密洗浄（脱気2重梱包） | ：型番SH-□□ |
| ・電解研磨＋精密洗浄（脱気2重梱包） | ：型番SHD-□□ |
| 商品型番 | 洗浄方法 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 工程別 |
| SL-□□ | 脱脂洗浄 | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| SH-□□ | 精密洗浄 | 脱気2重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| SHD-□□ | 電解研磨＋精密洗浄 | 脱気2重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
コーナーR形状を追加しました。追加工より大きさ変更可能です。
鉄・アルミ・ステンレスからご選定頂けるL型板金ブラケットです。
汎用的な穴パターンをご用意しております。寸法フリーにて指定可能です。
ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - 当ページの価格表は26年1月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■材質記号 SUD（SUS304)
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| A | L | T | ￥基準単価 | |||||
| コーナーカット | コーナーR | |||||||
| SL-FAEAS | SH-FAEAS | SHD-FAEAS | SL-FAEAR | SH-FAEAR | SHD-FAEAR | |||
| 20～100 | 10～100 | 0.8 | - | - | - | 2,450 | 2,490 | 2,670 |
| 1.0 | 2,840 | 3,140 | 3,320 | 2,450 | 2,490 | 2,670 | ||
| 1.2 | - | - | - | 2,450 | 2,490 | 2,670 | ||
| 1.5 | 2,840 | 3,140 | 3,320 | 2,450 | 2,490 | 2,670 | ||
| 2.0 | 3,140 | 3,440 | 3,620 | 2,760 | 2,800 | 2,980 | ||
| 3.0 | 3,140 | 3,440 | 3,620 | 2,760 | 2,800 | 2,980 | ||
| 4.0 | 3,610 | 3,910 | 4,090 | 3,200 | 3,240 | 3,420 | ||
| 5.0 | 3,610 | 3,910 | 4,090 | 3,200 | 3,240 | 3,420 | ||
| 6.0 | - | - | - | 3,340 | 3,380 | 3,560 | ||
| 9.0 | - | - | - | 6,060 | 6,100 | 6,280 | ||
| 101～200 | 0.8 | - | - | - | 4,010 | 4,050 | 4,230 | |
| 1.0 | 4,620 | 4,920 | 5,100 | 4,010 | 4,050 | 4,230 | ||
| 1.2 | - | - | - | 4,010 | 4,050 | 4,230 | ||
| 1.5 | 4,620 | 4,920 | 5,100 | 4,010 | 4,050 | 4,230 | ||
| 2.0 | 5,180 | 5,480 | 5,660 | 4,570 | 4,610 | 4,790 | ||
| 3.0 | 5,180 | 5,480 | 5,660 | 4,570 | 4,610 | 4,790 | ||
| 4.0 | 6,000 | 6,300 | 6,480 | 5,370 | 5,410 | 5,590 | ||
| 5.0 | 6,000 | 6,300 | 6,480 | 5,370 | 5,410 | 5,590 | ||
| 6.0 | - | - | - | 5,370 | 5,410 | 5,590 | ||
| 9.0 | - | - | - | 9,390 | 9,430 | 9,610 | ||
| 101～200 | 10～100 | 0.8 | - | - | - | 3,670 | 3,710 | 3,890 |
| 1.0 | 4,230 | 4,530 | 4,710 | 3,670 | 3,710 | 3,890 | ||
| 1.2 | - | - | - | 3,670 | 3,710 | 3,890 | ||
| 1.5 | 4,230 | 4,530 | 4,710 | 3,670 | 3,710 | 3,890 | ||
| 2.0 | 4,720 | 5,020 | 5,200 | 4,160 | 4,200 | 4,380 | ||
| 3.0 | 4,720 | 5,020 | 5,200 | 4,160 | 4,200 | 4,380 | ||
| 4.0 | 5,470 | 5,770 | 5,950 | 4,890 | 4,930 | 5,110 | ||
| 5.0 | 5,470 | 5,770 | 5,950 | 4,890 | 4,930 | 5,110 | ||
| 6.0 | - | - | - | 4,890 | 4,930 | 5,110 | ||
| 9.0 | - | - | - | 7,940 | 7,980 | 8,160 | ||
| 101～200 | 0.8 | - | - | - | 5,260 | 5,300 | 5,480 | |
| 1.0 | 6,030 | 6,330 | 6,510 | 5,260 | 5,300 | 5,480 | ||
| 1.2 | - | - | - | 5,260 | 5,300 | 5,480 | ||
| 1.5 | 6,030 | 6,330 | 6,510 | 5,260 | 5,300 | 5,480 | ||
| 2.0 | 6,780 | 7,080 | 7,260 | 6,000 | 6,040 | 6,220 | ||
| 3.0 | 6,780 | 7,080 | 7,260 | 6,000 | 6,040 | 6,220 | ||
| 4.0 | 7,900 | 8,200 | 8,380 | 7,070 | 7,110 | 7,290 | ||
| 5.0 | 7,900 | 8,200 | 8,380 | 7,070 | 7,110 | 7,290 | ||
| 6.0 | - | - | - | 7,070 | 7,110 | 7,290 | ||
| 9.0 | - | - | - | 12,080 | 12,120 | 12,300 | ||
| 201～300 | 20～100 | 6.0 | - | - | - | 9,060 | 9,100 | 9,280 |
| 9.0 | - | - | - | 12,440 | 12,480 | 12,660 | ||
| 101～200 | 6.0 | - | - | - | 11,460 | 11,500 | 11,680 | |
| 9.0 | - | - | - | 16,640 | 16,680 | 16,860 | ||
■材質 A5052
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| A | L | T | ￥基準単価 | ||||||||||||
| コーナーカット | コーナーR | ||||||||||||||
| AM | AMW | AMB | AM | AMW | AMB | ||||||||||
| SL-FAEAS | SH-FAEAS | SHD-FAEAS | SL-FAEAS | SH-FAEAS | SL-FAEAS | SH-FAEAS | SL-FAEAR | SH-FAEAR | SL-FAEAR | SH-FAEAR | SL-FAEAR | SH-FAEAR | |||
| 20～100 | 10～100 | 1.0 | - | - | - | - | - | - | - | 2,470 | 2,510 | 3,130 | 3,170 | 3,260 | 3,300 |
| 1.5 | 2,570 | 2,870 | 3,050 | 3,230 | 3,530 | 3,360 | 3,660 | 2,470 | 2,510 | 3,130 | 3,170 | 3,260 | 3,300 | ||
| 2.0 | 2,610 | 2,910 | 3,090 | 3,270 | 3,570 | 3,400 | 3,700 | 2,510 | 2,550 | 3,170 | 3,210 | 3,300 | 3,340 | ||
| 3.0 | 2,610 | 2,910 | 3,090 | 3,270 | 3,570 | 3,400 | 3,700 | 2,510 | 2,550 | 3,170 | 3,210 | 3,300 | 3,340 | ||
| 4.0 | 3,230 | 3,530 | 3,710 | 4,090 | 4,390 | 4,250 | 4,550 | 3,130 | 3,170 | 3,990 | 4,030 | 4,150 | 4,190 | ||
| 5.0 | 3,230 | 3,530 | 3,710 | 4,090 | 4,390 | 4,250 | 4,550 | 3,130 | 3,170 | 3,990 | 4,030 | 4,150 | 4,190 | ||
| 101～200 | 1.0 | - | - | - | - | - | - | - | 4,050 | 4,090 | 5,160 | 5,200 | 5,380 | 5,420 | |
| 1.5 | 4,150 | 4,450 | 4,630 | 5,260 | 5,560 | 5,480 | 5,780 | 4,050 | 4,090 | 5,160 | 5,200 | 5,380 | 5,420 | ||
| 2.0 | 4,230 | 4,530 | 4,710 | 5,340 | 5,640 | 5,550 | 5,850 | 4,130 | 4,170 | 5,240 | 5,280 | 5,450 | 5,490 | ||
| 3.0 | 4,230 | 4,530 | 4,710 | 5,340 | 5,640 | 5,550 | 5,850 | 4,130 | 4,170 | 5,240 | 5,280 | 5,450 | 5,490 | ||
| 4.0 | 5,320 | 5,620 | 5,800 | 6,770 | 7,070 | 7,030 | 7,330 | 5,220 | 5,260 | 6,670 | 6,710 | 6,930 | 6,970 | ||
| 5.0 | 5,320 | 5,620 | 5,800 | 6,770 | 7,070 | 7,030 | 7,330 | 5,220 | 5,260 | 6,670 | 6,710 | 6,930 | 6,970 | ||
| 101～200 | 10～100 | 1.0 | - | - | - | - | - | - | - | 3,690 | 3,730 | 4,710 | 4,750 | 4,880 | 4,920 |
| 1.5 | 3,790 | 4,090 | 4,270 | 4,810 | 5,110 | 4,980 | 5,280 | 3,690 | 3,730 | 4,710 | 4,750 | 4,880 | 4,920 | ||
| 2.0 | 3,880 | 4,180 | 4,360 | 4,890 | 5,190 | 5,060 | 5,360 | 3,780 | 3,820 | 4,790 | 4,830 | 4,960 | 5,000 | ||
| 3.0 | 3,880 | 4,180 | 4,360 | 4,890 | 5,190 | 5,060 | 5,360 | 3,780 | 3,820 | 4,790 | 4,830 | 4,960 | 5,000 | ||
| 4.0 | 4,850 | 5,150 | 5,330 | 6,150 | 6,450 | 6,400 | 6,700 | 4,750 | 4,790 | 6,050 | 6,090 | 6,300 | 6,340 | ||
| 5.0 | 4,850 | 5,150 | 5,330 | 6,150 | 6,450 | 6,400 | 6,700 | 4,750 | 4,790 | 6,050 | 6,090 | 6,300 | 6,340 | ||
| 101～200 | 1.0 | - | - | - | - | - | - | - | 5,300 | 5,340 | 6,820 | 6,860 | 7,090 | 7,130 | |
| 1.5 | 5,400 | 5,700 | 5,880 | 6,920 | 7,220 | 7,190 | 7,490 | 5,300 | 5,340 | 6,820 | 6,860 | 7,090 | 7,130 | ||
| 2.0 | 5,520 | 5,820 | 6,000 | 7,030 | 7,330 | 7,310 | 7,610 | 5,420 | 5,460 | 6,930 | 6,970 | 7,210 | 7,250 | ||
| 3.0 | 5,520 | 5,820 | 6,000 | 7,030 | 7,330 | 7,310 | 7,610 | 5,420 | 5,460 | 6,930 | 6,970 | 7,210 | 7,250 | ||
| 4.0 | 6,980 | 7,280 | 7,460 | 8,940 | 9,240 | 9,290 | 9,590 | 6,880 | 6,920 | 8,840 | 8,880 | 9,190 | 9,230 | ||
| 5.0 | 6,980 | 7,280 | 7,460 | 8,940 | 9,240 | 9,290 | 9,590 | 6,880 | 6,920 | 8,840 | 8,880 | 9,190 | 9,230 | ||
■材質 SPCC/SPHC/SS400
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は26年1月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| A | L | T | ￥基準単価 | |||||||
| コーナーカット | コーナーR | |||||||||
| SPU | SPK | SPU | SPK | |||||||
| SL-FAEAS | SH-FAEAS | SL-FAEAS | SH-FAEAS | SL-FAEAR | SH-FAEAR | SL-FAEAR | SH-FAEAR | |||
| 20～100 | 10～100 | 0.8 | 2,470 | 2,590 | 2,470 | 2,590 | 2,370 | 2,410 | 2,370 | 2,410 |
| 1.0 | 2,470 | 2,590 | 2,470 | 2,590 | 2,370 | 2,410 | 2,370 | 2,410 | ||
| 1.2 | 2,470 | 2,590 | 2,470 | 2,590 | 2,370 | 2,410 | 2,370 | 2,410 | ||
| 1.6 | 2,470 | 2,590 | 2,470 | 2,590 | 2,370 | 2,410 | 2,370 | 2,410 | ||
| 2.3 | 2,660 | 2,780 | 2,660 | 2,780 | 2,560 | 2,600 | 2,560 | 2,600 | ||
| 3.2 | 2,660 | 2,780 | 2,660 | 2,780 | 2,560 | 2,600 | 2,560 | 2,600 | ||
| 4.5 | 2,930 | 3,050 | 2,930 | 3,050 | 2,830 | 2,870 | 2,830 | 2,870 | ||
| 6.0 | 2,930 | 3,050 | 2,930 | 3,050 | 2,830 | 2,870 | 2,830 | 2,870 | ||
| 9.0 | 3,470 | 3,590 | 3,780 | 3,900 | 3,370 | 3,410 | 3,680 | 3,720 | ||
| 101～200 | 0.8 | 3,390 | 3,510 | 3,390 | 3,510 | 3,290 | 3,330 | 3,290 | 3,330 | |
| 1.0 | 3,390 | 3,510 | 3,390 | 3,510 | 3,290 | 3,330 | 3,290 | 3,330 | ||
| 1.2 | 3,390 | 3,510 | 3,390 | 3,510 | 3,290 | 3,330 | 3,290 | 3,330 | ||
| 1.6 | 3,390 | 3,510 | 3,390 | 3,510 | 3,290 | 3,330 | 3,290 | 3,330 | ||
| 2.3 | 3,680 | 3,800 | 3,680 | 3,800 | 3,580 | 3,620 | 3,580 | 3,620 | ||
| 3.2 | 3,680 | 3,800 | 3,680 | 3,800 | 3,580 | 3,620 | 3,580 | 3,620 | ||
| 4.5 | 4,090 | 4,210 | 4,090 | 4,210 | 3,990 | 4,030 | 3,990 | 4,030 | ||
| 6.0 | 4,090 | 4,210 | 4,090 | 4,210 | 3,990 | 4,030 | 3,990 | 4,030 | ||
| 9.0 | 4,560 | 4,680 | 4,880 | 5,000 | 4,460 | 4,500 | 4,780 | 4,820 | ||
| 101～200 | 10～100 | 0.8 | 3,130 | 3,250 | 3,130 | 3,250 | 3,030 | 3,070 | 3,030 | 3,070 |
| 1.0 | 3,130 | 3,250 | 3,130 | 3,250 | 3,030 | 3,070 | 3,030 | 3,070 | ||
| 1.2 | 3,130 | 3,250 | 3,130 | 3,250 | 3,030 | 3,070 | 3,030 | 3,070 | ||
| 1.6 | 3,130 | 3,250 | 3,130 | 3,250 | 3,030 | 3,070 | 3,030 | 3,070 | ||
| 2.3 | 3,400 | 3,520 | 3,400 | 3,520 | 3,300 | 3,340 | 3,300 | 3,340 | ||
| 3.2 | 3,400 | 3,520 | 3,400 | 3,520 | 3,300 | 3,340 | 3,300 | 3,340 | ||
| 4.5 | 3,810 | 3,930 | 3,810 | 3,930 | 3,710 | 3,750 | 3,710 | 3,750 | ||
| 6.0 | 3,810 | 3,930 | 3,810 | 3,930 | 3,710 | 3,750 | 3,710 | 3,750 | ||
| 9.0 | 4,290 | 4,410 | 4,410 | 4,530 | 4,190 | 4,230 | 4,310 | 4,350 | ||
| 101～200 | 0.8 | 4,100 | 4,220 | 4,100 | 4,220 | 4,000 | 4,040 | 4,000 | 4,040 | |
| 1.0 | 4,100 | 4,220 | 4,100 | 4,220 | 4,000 | 4,040 | 4,000 | 4,040 | ||
| 1.2 | 4,100 | 4,220 | 4,100 | 4,220 | 4,000 | 4,040 | 4,000 | 4,040 | ||
| 1.6 | 4,100 | 4,220 | 4,100 | 4,220 | 4,000 | 4,040 | 4,000 | 4,040 | ||
| 2.3 | 4,490 | 4,610 | 4,490 | 4,610 | 4,390 | 4,430 | 4,390 | 4,430 | ||
| 3.2 | 4,490 | 4,610 | 4,490 | 4,610 | 4,390 | 4,430 | 4,390 | 4,430 | ||
| 4.5 | 5,030 | 5,150 | 5,030 | 5,150 | 4,930 | 4,970 | 4,930 | 4,970 | ||
| 6.0 | 5,030 | 5,150 | 5,030 | 5,150 | 4,930 | 4,970 | 4,930 | 4,970 | ||
| 9.0 | 5,700 | 5,820 | 6,090 | 6,210 | 5,600 | 5,640 | 5,990 | 6,030 | ||
| 201～300 | 20～100 | 6.0 | 4,740 | 4,860 | 4,740 | 4,860 | 4,640 | 4,680 | 4,640 | 4,680 |
| 9.0 | 5,400 | 5,520 | 5,770 | 5,890 | 5,300 | 5,340 | 5,670 | 5,710 | ||
| 101～200 | 6.0 | 6,730 | 6,850 | 6,730 | 6,850 | 6,630 | 6,670 | 6,630 | 6,670 | |
| 9.0 | 7,650 | 7,770 | 8,280 | 8,400 | 7,550 | 7,590 | 8,180 | 8,220 | ||
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜3 | 4〜7 | 8〜19 | 20〜39 | 40〜100 | 101～ |
| 値引率 | 基準価格 | 35% | 40% | 45% | 50% | お見積り |
| 出荷日 | 通常 | ＋2日 | ＋5日 | |||
納期
●材質記号 SUD・AM・SPU・SPK（T9.0を除く）
[ NG ]ストーク適用不可
| 6 | 日目出荷 |
●材質記号 AMW・AMB・SUD（T9.0）
[ NG ]ストーク適用不可
| 8 | 日目出荷 |
●材質記号 SPU・SPK（T9.0）
[ NG ]ストーク適用不可
| 11 | 日目出荷 |
出荷日については、こちらをご覧ください。
概要・仕様
使用例
簡易的なアンカーブラケット
【クリーン洗浄品】L型板金 取付板・ブラケット－フリー寸法タイプ－ FAEAS・FAEARのレビュー
この商品のレビューはありません
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
L型ブラケットカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
L型板金 取付板・ブラケット－フリー寸法タイプ－ FAMAS・FAMAR
4.3通常出荷日:3日目～
ミスミ
L型板金 取付板・ブラケット－フリー寸法タイプ－ FALCS・FALCR
4.4通常出荷日:3日目～
ミスミ
L型板金 取付板・ブラケット－フリー寸法タイプ－ FACAS・FACAR
4.5通常出荷日:3日目～
ミスミ
Ｌ型板金 取付板・ブラケット－センター振り分けタイプ－ FSLAS
4.5通常出荷日:3日目～
ミスミ
L型板金 取付板・ブラケット－フリー寸法タイプ－ FALBS・FALBR
4.3通常出荷日:3日目～
ミスミ
Ｌ型板金 取付板・ブラケット－センター振り分けタイプ－ FSMAS
4.4通常出荷日:3日目～
ミスミ
L型板金 取付板・ブラケット－フリー寸法タイプ－ FALAS・FALAR
4.4通常出荷日:3日目～
ミスミ
L型板金 取付板・ブラケット－フリー寸法タイプ－ FAMBS・FAMBR
4.7通常出荷日:3日目～
ミスミ
L型板金 取付板・ブラケット－フリー寸法タイプ－ FASBS・FASBR
4.7通常出荷日:3日目～
