【クリーン洗浄品】フラットバー取付板・ブラケット-Ｂ寸選択- HRCAA HUCAA

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】板金　取付板・ブラケット－フリー寸法タイプ－ JTMAS

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【クリーン洗浄品】フラットバー/アルミ圧延材　取付板・ブラケット-Ｂ寸選択- HRMCC HUMCC

通常出荷日：6 日目～

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
クリーン洗浄
種類
フラットバー/アルミ圧延材
部品取付穴
なし
長穴
なし
側面穴
なし
穴数
3
材質証明書
対象

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

未確定：候補が17型番あります。

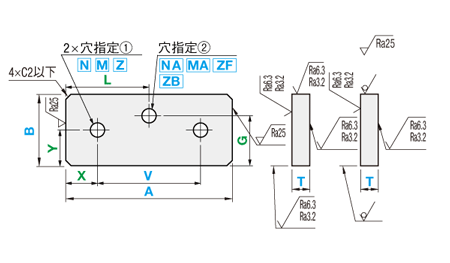

外形図・規格表
型番リスト
詳細情報

外形図・規格表

B寸選択

B寸フリー指定

(穴加工)
[ ! ]穴ピッチ寸法公差はJISB0405m級に準じる。

[ ! ]指示なき面取りはC0.2～C0.5
[ ! ]その他の寸法公差・精度詳細は>>こちら参照
[ ! ]緑色のバラメータは省略可能です。省略した場合、センターに対して均等配置になります。（>>こちら参照）

■穴種選択表

穴種

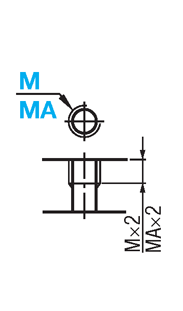

タップ穴

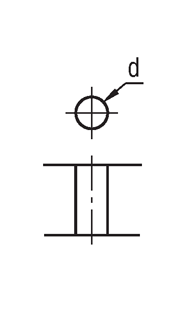

ボルト通し穴

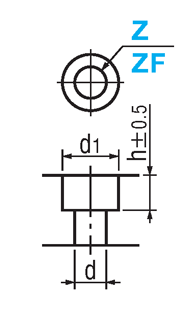

ザグリ表

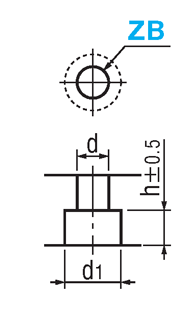

ザグリ裏

Code

M・MA

N・NA

Z・ZF

形状図

加工
仕様

タップ有効長最大 M・MA×2
[ ! ]T≧M・MA×3のとき、
タップ下穴が貫通しない
場合があります。

寸法	ボルト呼び径
寸法	3	4	5	6	8	10	12	14	16
d・h	3.5	4.5	5.5	6.5	9	11	14	16	18
d₁	6.5	8	9.5	11	14	18	20	23	26

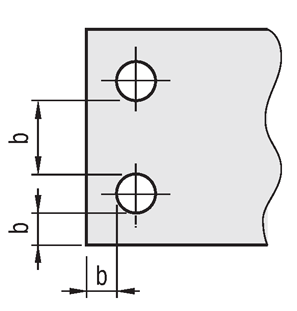

■加工限界
穴と穴、穴と端面の肉厚に加工限界があります。
（例：下図b部）
限界値はこちらを参照

型式			[ M ]材質	[ S 表面処理	洗浄方法
Type		材質記号
B寸選択	B寸フリー指定				洗浄方法	洗浄環境	梱包形態	梱包環境
SL-HRCAA	SL-HUCAA	SU	SUS304D	－	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HRCAA	SH-HUCAA				精密洗浄	クラス1000	脱気2重梱包	クラス１0
SHD-HRCAA	SHD-HUCAA				電解研磨＋精密洗浄
－	SL-HUCAA	AM	A5052	－	脱脂洗浄	一般環境	防錆梱包	一般環境
	SH-HUCAA				精密洗浄	クラス1000	脱気2重梱包	クラス１0
	SHD-HUCAA				電解研磨＋精密洗浄
	SL-HUCAA	AMW		アルマイト処理(白)	脱脂洗浄	一般環境	防錆梱包	一般環境
	SH-HUCAA				精密洗浄	クラス1000	脱気2重梱包	クラス１0
	SL-HUCAA	AMB		アルマイト処理(黒)	脱脂洗浄	一般環境	防錆梱包	一般環境
	SH-HUCAA				精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-HRCAA	SL-HUCAA	SCM	S45CD	無電解ニッケルメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-HRCAA	SH-HUCAA				精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式

－

穴指定①

－

穴指定②

－

Code・呼び径

Type

－

材質記号

SH-HRCAA

－

A80

－

B50

－

X10

－

V60

－

Y25

－

L60

－

MA6

タイプ	型式		0.1mm単位	B	T	X	V	Y	穴指定①		L	G	穴指定②
タイプ	Type	材質記号	A	B	T	X	V	Y	Code	呼び径	L	G	Code	呼び径
B寸選択		SU	25.0 ～ 200.0	15 20 25 32 38 50 65 100 125		指定 0.1mm 単位					指定 0.1mm 単位

					6
	SL-HRCAA				9
	SH-HRCAA				(10)
	SHD-HRCAA				12
					16
					19				N[ ! ]	0			NA[ ! ]	0
		SCM		16 22 25 32 38 50 60 75 100 125					M	(穴なし)			MA	(穴なし)
		SCM		16 22 25 32 38 50 60 75 100 125					Z[ ! ]	3			ZF[ ! ]	3
B寸フリー指定		SU SCM	25.0 ～ 200.0		6					4			ZB[ ! ]	4
					9				[ ! ]加工寸法は	5				5
				15.0～150.0	(10)				穴種選択表参照	6			[ ! ]加工寸法は	6
				(指定0.1mm単位)	12					8			穴種選択表参照	8
	SL-HUCAA				16					10				10
	SH-HUCAA				19					12				12
	SHD-HUCAA	AM AMW AMB			5					14				14
					6					16				16
				10.0～200.0	8
				(指定0.1mm単位)	10
					12
					15
					20
[ NG ]SCMはT10選択不可　[ NG ]SCMでB16・22の時、T19選択不可　[ NG ]SUでB15の時、T10～19選択不可 [ NG ]SUでB20の時、T19選択不可 [ NG ]アルマイト品・S45CDは電解研磨（SHD-）選択不可

追加工

型式

－

穴指定①

－

穴指定②

－

(CC)

－

Code・呼び径

Type

－

材質記号

SL-HRCAA

－

A80

－

B50

－

X10

－

V60

－

Y25

－

L60

－

MA6

－

CC10

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations

コーナーカット変更

Code

Spec.

コーナーカットを変更します。
CC＝指定1mm単位
[ ! ]1≦CC≦50
指定方法
CCを型式末尾に追加
（例）～－CC10

￥/1Code


CC	1～10	800
	11～30	1,200
	31～50	1,500

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-HRCAA-SCM-A[25-200/0.1]-B[16,22,25,32,38,50,60,75,100,125]-T[6,9,12,16,19]

SH-HRCAA-SU-A[25-200/0.1]-B[15,20,25,32,38,50,65,100,125]-T[6,9,10,12,16,19]

SH-HUCAA-AM-A[25-200/0.1]-B[10-200/0.1]-T[5,6,8,10,12,15,20]

SH-HUCAA-AMB-A[25-200/0.1]-B[10-200/0.1]-T[5,6,8,10,12,15,20]

SH-HUCAA-AMW-A[25-200/0.1]-B[10-200/0.1]-T[5,6,8,10,12,15,20]

SH-HUCAA-SCM-A[25-200/0.1]-B[15-150/0.1]-T[6,9,12,16,19]

SH-HUCAA-SU-A[25-200/0.1]-B[15-150/0.1]-T[6,9,10,12,16,19]

SHD-HRCAA-SU-A[25-200/0.1]-B[15,20,25,32,38,50,65,100,125]-T[6,9,10,12,16,19]

SHD-HUCAA-AM-A[25-200/0.1]-B[10-200/0.1]-T[5,6,8,10,12,15,20]

SHD-HUCAA-SU-A[25-200/0.1]-B[15-150/0.1]-T[6,9,10,12,16,19]

SL-HRCAA-SCM-A[25-200/0.1]-B[16,22,25,32,38,50,60,75,100,125]-T[6,9,12,16,19]

SL-HRCAA-SU-A[25-200/0.1]-B[15,20,25,32,38,50,65,100,125]-T[6,9,10,12,16,19]

SL-HUCAA-AM-A[25-200/0.1]-B[10-200/0.1]-T[5,6,8,10,12,15,20]

SL-HUCAA-AMB-A[25-200/0.1]-B[10-200/0.1]-T[5,6,8,10,12,15,20]

SL-HUCAA-AMW-A[25-200/0.1]-B[10-200/0.1]-T[5,6,8,10,12,15,20]

SL-HUCAA-SCM-A[25-200/0.1]-B[15-150/0.1]-T[6,9,12,16,19]

SL-HUCAA-SU-A[25-200/0.1]-B[15-150/0.1]-T[6,9,10,12,16,19]

詳細材質

穴位置

洗浄方法

種別

タイプ

材質

表面処理

外形寸法 A

(mm)

外形寸法 B

(mm)

板厚 T

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

S45CD

精密洗浄

B寸選択

HRCAA

S45CD

無電解ニッケルメッキ

25 ～ 200

16 ～ 125

6 ～ 19

S45CD

無電解ニッケルメッキ

1個

SUS304D

精密洗浄

B寸選択

HRCAA

SUS304D

なし

25 ～ 200

15 ～ 125

6 ～ 19

SUS304D

1個

A5052

フリー寸法

精密洗浄

B寸フリー指定

HUCAA

A5052

なし

25 ～ 200

10 ～ 200

5 ～ 20

A5052

なし

1個

A5052

フリー寸法

精密洗浄

B寸フリー指定

HUCAA

A5052

アルマイト処理（黒）

25 ～ 200

10 ～ 200

5 ～ 20

A5052

アルマイト処理(黒)

1個

A5052

フリー寸法

精密洗浄

B寸フリー指定

HUCAA

A5052

アルマイト処理（白）

25 ～ 200

10 ～ 200

5 ～ 20

A5052

アルマイト処理（白）

1個

S45CD

フリー寸法

精密洗浄

B寸フリー指定

HUCAA

S45CD

無電解ニッケルメッキ

25 ～ 200

15 ～ 150

6 ～ 19

S45CD

無電解ニッケルメッキ

1個

SUS304D

フリー寸法

精密洗浄

B寸フリー指定

HUCAA

SUS304D

なし

25 ～ 200

15 ～ 150

6 ～ 19

SUS304D

1個

SUS304D

電解研磨＋精密洗浄

B寸選択

HRCAA

SUS304D

なし

25 ～ 200

15 ～ 125

6 ～ 19

SUS304D

1個

A5052

フリー寸法

電解研磨＋精密洗浄

B寸フリー指定

HUCAA

A5052

なし

25 ～ 200

10 ～ 200

5 ～ 20

A5052

なし

1個

SUS304D

フリー寸法

電解研磨＋精密洗浄

B寸フリー指定

HUCAA

SUS304D

なし

25 ～ 200

15 ～ 150

6 ～ 19

SUS304D

1個

S45CD

脱脂洗浄

B寸選択

HRCAA

S45CD

無電解ニッケルメッキ

25 ～ 200

16 ～ 125

6 ～ 19

S45CD

無電解ニッケルメッキ

1個

SUS304D

脱脂洗浄

B寸選択

HRCAA

SUS304D

なし

25 ～ 200

15 ～ 125

6 ～ 19

SUS304D

1個

A5052

フリー寸法

脱脂洗浄

B寸フリー指定

HUCAA

A5052

なし

25 ～ 200

10 ～ 200

5 ～ 20

A5052

なし

1個

A5052

フリー寸法

脱脂洗浄

B寸フリー指定

HUCAA

A5052

アルマイト処理（黒）

25 ～ 200

10 ～ 200

5 ～ 20

A5052

アルマイト処理(黒)

1個

A5052

フリー寸法

脱脂洗浄

B寸フリー指定

HUCAA

A5052

アルマイト処理（白）

25 ～ 200

10 ～ 200

5 ～ 20

A5052

アルマイト処理（白）

1個

S45CD

フリー寸法

脱脂洗浄

B寸フリー指定

HUCAA

S45CD

無電解ニッケルメッキ

25 ～ 200

15 ～ 150

6 ～ 19

S45CD

無電解ニッケルメッキ

1個

SUS304D

フリー寸法

脱脂洗浄

B寸フリー指定

HUCAA

SUS304D

なし

25 ～ 200

15 ～ 150

6 ～ 19

SUS304D

1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	8日目	HRCAA-SCM
- ( - )	6日目	HRCAA-SU
- ( - )	6日目	HUCAA-AM
- ( - )	10日目	HUCAA-AMB
- ( - )	10日目	HUCAA-AMW
- ( - )	8日目	HUCAA-SCM
- ( - )	6日目	HUCAA-SU
- ( - )	6日目	HRCAA-SU
- ( - )	6日目	HUCAA-AM
- ( - )	6日目	HUCAA-SU
- ( - )	8日目	HRCAA-SCM
- ( - )	8日目	HRCAA-SU
- ( - )	6日目	HUCAA-AM
- ( - )	10日目	HUCAA-AMB
- ( - )	10日目	HUCAA-AMW
- ( - )	8日目	HUCAA-SCM
- ( - )	8日目	HUCAA-SU

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

フラットバーを使用したブラケットです。汎用的な穴パターンをご用意しております。寸法フリーにて指定可能です。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
鉄材質品の発売を開始いたしました。

納期・価格

価格表

■材質記号 SU(SUS304D) B寸選択

A	B	￥本体価格＋穴加工料金
	B	SL-HRCAA				SH-HRCAA				SHD-HRCAA
	B寸選択	T6	T9･10	T12	T16･19	T6	T9･10	T12	T16･19	T6	T9･10	T12	T16･19
25.0～50.0	15～32	2,210	2,710	3,240	3,240	2,660	3,160	3,690	3,690	2,930	3,430	3,960	3,960
	38･50	2,210	2,710	3,240	3,240	2,660	3,160	3,690	3,690	2,930	3,430	3,960	3,960
	65	2,430	3,070	3,820	4,130	2,880	3,520	4,270	4,580	3,150	3,790	4,540	4,850
	100	2,640	3,430	4,370	5,020	3,090	3,880	4,820	5,470	3,360	4,150	5,090	5,740
	125	2,830	3,720	4,770	5,510	3,280	4,170	5,220	5,960	3,550	4,440	5,490	6,230
50.1～100.0	15～32	2,230	2,760	3,830	4,260	2,680	3,210	4,280	4,710	2,950	3,480	4,550	4,980
	38･50	2,270	2,990	4,130	4,750	2,720	3,440	4,580	5,200	2,990	3,710	4,850	5,470
	65	2,590	3,410	4,750	5,210	3,040	3,860	5,200	5,660	3,310	4,130	5,470	5,930
	100	2,910	3,840	5,340	5,680	3,360	4,290	5,790	6,130	3,630	4,560	6,060	6,400
	125	3,160	4,200	5,420	6,300	3,610	4,650	5,870	6,750	3,880	4,920	6,140	7,020
100.1～150.0	15～32	2,290	2,850	4,230	4,730	2,740	3,300	4,680	5,180	3,010	3,570	4,950	5,450
	38･50	2,510	3,500	4,420	4,940	2,960	3,950	4,870	5,390	3,230	4,220	5,140	5,660
	65	2,960	4,040	5,200	5,950	3,410	4,490	5,650	6,400	3,680	4,760	5,920	6,670
	100	3,390	4,570	5,970	6,950	3,840	5,020	6,420	7,400	4,110	5,290	6,690	7,670
	125	3,690	5,020	6,610	7,730	4,140	5,470	7,060	8,180	4,410	5,740	7,330	8,450
150.1～200.0	15～32	2,340	3,200	4,480	5,140	2,790	3,650	4,930	5,590	3,060	3,920	5,200	5,860
	38･50	2,710	4,010	5,460	6,410	3,160	4,460	5,910	6,860	3,430	4,730	6,180	7,130
	65	3,270	4,640	6,220	7,300	3,720	5,090	6,670	7,750	3,990	5,360	6,940	8,020
	100	3,840	5,280	7,000	8,180	4,290	5,730	7,450	8,630	4,560	6,000	7,720	8,900
	125	4,920	6,270	8,370	9,840	5,370	6,720	8,820	10,290	5,640	6,990	9,090	10,560

■材質記号 SCM(S45CD・無電解ニッケルメッキ) B寸選択

A	B	￥本体価格＋穴加工料金
		SL-HRCAA				SH-HRCAA
		T6	T9	T12	T16･19	T6	T9	T12	T16･19
25.0～50.0	16～32	2,160	2,570	2,740	2,980	2,610	3,020	3,190	3,430
	38～60	2,390	2,620	2,800	3,030	2,840	3,070	3,250	3,480
	75・100	2,660	2,850	2,970	3,150	3,110	3,300	3,420	3,600
	125	2,830	2,960	3,220	3,400	3,280	3,410	3,670	3,850
50.1～100.0	16～32	2,200	2,710	3,060	3,340	2,650	3,160	3,510	3,790
	38～60	2,460	2,870	3,180	3,350	2,910	3,320	3,630	3,800
	75・100	2,870	3,160	3,410	3,590	3,320	3,610	3,860	4,040
	125	3,130	3,540	3,850	4,030	3,580	3,990	4,300	4,480
100.1～150.0	16～32	2,390	2,900	3,520	3,720	2,840	3,350	3,970	4,170
	38～60	2,710	3,240	3,590	3,790	3,160	3,690	4,040	4,240
	75・100	3,170	3,580	3,890	4,160	3,620	4,030	4,340	4,610
	125	3,610	4,040	4,510	4,820	4,060	4,490	4,960	5,270
150.1～200.0	16～32	2,610	3,420	3,790	4,060	3,060	3,870	4,240	4,510
	38～60	3,150	3,510	3,940	4,220	3,600	3,960	4,390	4,670
	75・100	3,650	4,000	4,440	4,710	4,100	4,450	4,890	5,160
	125	4,220	4,750	5,310	5,710	4,670	5,200	5,760	6,160

■材質記号 SU(SUS304D) B寸フリー

A	B	￥本体価格＋穴加工料金
	B	SL-HUCAA				SH-HUCAA				SHD-HUCAA
	B寸フリー	T6	T9･10	T12	T16･19	T6	T9･10	T12	T16･19	T6	T9･10	T12	T16･19
25.0～50.0	15.0～32.0	3,250	3,330	3,780	3,860	3,700	3,780	4,230	4,310	3,970	4,050	4,500	4,580
	32.1～50.0	3,250	3,330	3,780	3,860	3,700	3,780	4,230	4,310	3,970	4,050	4,500	4,580
	50.1～65.0	3,330	4,050	4,740	5,320	3,780	4,500	5,190	5,770	4,050	4,770	5,460	6,040
	65.1～100.0	3,330	4,050	4,740	5,320	3,780	4,500	5,190	5,770	4,050	4,770	5,460	6,040
	100.1～150.0	3,620	4,330	5,380	6,120	4,070	4,780	5,830	6,570	4,340	5,050	6,100	6,840
50.1～100.0	15.0～32.0	3,590	3,840	4,750	5,340	4,040	4,290	5,200	5,790	4,310	4,560	5,470	6,060
	32.1～50.0	3,600	4,220	4,750	5,340	4,050	4,670	5,200	5,790	4,320	4,940	5,470	6,060
	50.1～65.0	3,860	4,640	5,950	6,670	4,310	5,090	6,400	7,120	4,580	5,360	6,670	7,390
	65.1～100.0	3,860	4,640	5,950	6,670	4,310	5,090	6,400	7,120	4,580	5,360	6,670	7,390
	100.1～150.0	4,360	5,380	6,810	8,080	4,810	5,830	7,260	8,530	5,080	6,100	7,530	8,800
100.1～150.0	15.0～32.0	3,600	4,200	5,310	5,950	4,050	4,650	5,760	6,400	4,320	4,920	6,030	6,670
	32.1～50.0	3,600	4,200	5,310	5,950	4,050	4,650	5,760	6,400	4,320	4,920	6,030	6,670
	50.1～65.0	4,480	5,550	7,090	8,400	4,930	6,000	7,540	8,850	5,200	6,270	7,810	9,120
	65.1～100.0	4,480	5,550	7,090	8,400	4,930	6,000	7,540	8,850	5,200	6,270	7,810	9,120
	100.1～150.0	5,200	6,610	8,650	10,440	5,650	7,060	9,100	10,890	5,920	7,330	9,370	11,160
150.1～200.0	15.0～32.0	3,980	4,740	6,300	7,300	4,430	5,190	6,750	7,750	4,700	5,460	7,020	8,020
	32.1～50.0	4,270	4,740	6,300	7,300	4,720	5,190	6,750	7,750	4,990	5,460	7,020	8,020
	50.1～65.0	5,110	6,480	8,090	9,610	5,560	6,930	8,540	10,060	5,830	7,200	8,810	10,330
	65.1～100.0	5,110	6,480	8,090	9,610	5,560	6,930	8,540	10,060	5,830	7,200	8,810	10,330
	100.1～150.0	6,430	8,080	10,780	13,150	6,880	8,530	11,230	13,600	7,150	8,800	11,500	13,870

■材質記号 AM(A5052) B寸フリー

A	B	¥本体価格
		SL-HUCAA				SH-HUCAA				SHD-HUCAA
		T5･6	T8･10	T12･15	T20	T5･6	T8･10	T12･15	T20	T5･6	T8･10	T12･15	T20
25.0～50.0	10.0～50.0	2,430	2,590	2,660	2,710	2,880	3,040	3,110	3,160	3,150	3,310	3,380	3,430
	50.1～100.0	2,590	2,610	2,880	3,020	3,040	3,060	3,330	3,470	3,310	3,330	3,600	3,740
	100.1～150.0	2,730	2,880	3,100	3,270	3,180	3,330	3,550	3,720	3,450	3,600	3,820	3,990
	150.1～200.0	2,870	3,040	3,340	3,630	3,320	3,490	3,790	4,080	3,590	3,760	4,060	4,350
50.1～100.0	10.0～50.0	2,470	2,610	2,880	3,020	2,920	3,060	3,330	3,470	3,190	3,330	3,600	3,740
	50.1～100.0	2,840	2,970	2,980	3,030	3,290	3,420	3,430	3,480	3,560	3,690	3,700	3,750
	100.1～150.0	2,910	3,120	3,130	3,350	3,360	3,570	3,580	3,800	3,630	3,840	3,850	4,070
	150.1～200.0	3,300	3,420	3,420	3,780	3,750	3,870	3,870	4,230	4,020	4,140	4,140	4,500
100.1～150.0	10.0～50.0	2,730	2,880	3,100	3,270	3,180	3,330	3,550	3,720	3,450	3,600	3,820	3,990
	50.1～100.0	2,870	3,120	3,130	3,350	3,320	3,570	3,580	3,800	3,590	3,840	3,850	4,070
	100.1～150.0	3,120	3,130	3,510	3,980	3,570	3,580	3,960	4,430	3,840	3,850	4,230	4,700
	150.1～200.0	3,420	3,420	3,980	4,610	3,870	3,870	4,430	5,060	4,140	4,140	4,700	5,330
150.1～200.0	10.0～50.0	2,870	3,040	3,340	3,630	3,320	3,490	3,790	4,080	3,590	3,760	4,060	4,350
	50.1～100.0	3,200	3,420	3,420	3,780	3,650	3,870	3,870	4,230	3,920	4,140	4,140	4,500
	100.1～150.0	3,420	3,420	3,980	4,610	3,870	3,870	4,430	5,060	4,140	4,140	4,700	5,330
	150.1～200.0	3,420	3,780	4,620	5,450	3,870	4,230	5,070	5,900	4,140	4,500	5,340	6,170

■材質記号 AMW(A5052・白アルマイト) B寸フリー

A	B	¥本体価格
		SL-HUCAA				SH-HUCAA
		T5･6	T8･10	T12･15	T20	T5･6	T8･10	T12･15	T20
25.0～50.0	10.0～50.0	2,600	2,840	2,920	3,030	3,050	3,290	3,370	3,480
	50.1～100.0	2,740	2,860	3,150	3,330	3,190	3,310	3,600	3,780
	100.1～150.0	2,960	3,150	3,500	3,720	3,410	3,600	3,950	4,170
	150.1～200.0	3,140	3,330	3,860	4,240	3,590	3,780	4,310	4,690
50.1～100.0	10.0～50.0	2,660	2,890	3,330	3,550	3,110	3,340	3,780	4,000
	50.1～100.0	3,030	3,260	3,420	3,560	3,480	3,710	3,870	4,010
	100.1～150.0	3,200	3,560	3,780	4,130	3,650	4,010	4,230	4,580
	150.1～200.0	3,650	4,010	4,300	4,830	4,100	4,460	4,750	5,280
100.1～150.0	10.0～50.0	3,030	3,330	3,760	4,050	3,480	3,780	4,210	4,500
	50.1～100.0	3,160	3,560	3,780	4,130	3,610	4,010	4,230	4,580
	100.1～150.0	3,530	3,780	4,480	5,150	3,980	4,230	4,930	5,600
	150.1～200.0	3,970	4,300	5,290	6,160	4,420	4,750	5,740	6,610
150.1～200.0	10.0～50.0	3,220	3,610	4,220	4,680	3,670	4,060	4,670	5,130
	50.1～100.0	3,560	4,010	4,300	4,830	4,010	4,460	4,750	5,280
	100.1～150.0	3,970	4,300	5,290	6,160	4,420	4,750	5,740	6,610
	150.1～200.0	4,110	4,950	6,360	7,530	4,560	5,400	6,810	7,980

■材質記号 AMB(A5052・黒アルマイト) B寸フリー

A	B	¥本体価格
		SL-HUCAA				SH-HUCAA
		T5･6	T8･10	T12･15	T20	T5･6	T8･10	T12･15	T20
25.0～50.0	10.0～50.0	2,640	2,910	2,990	3,120	3,090	3,360	3,440	3,570
	50.1～100.0	2,800	2,940	3,210	3,410	3,250	3,390	3,660	3,860
	100.1～150.0	3,040	3,210	3,600	3,840	3,490	3,660	4,050	4,290
	150.1～200.0	3,200	3,400	4,010	4,400	3,650	3,850	4,460	4,850
50.1～100.0	10.0～50.0	2,710	2,990	3,470	3,710	3,160	3,440	3,920	4,160
	50.1～100.0	3,080	3,360	3,560	3,720	3,530	3,810	4,010	4,170
	100.1～150.0	3,310	3,700	4,010	4,400	3,760	4,150	4,460	4,850
	150.1～200.0	3,770	4,200	4,600	5,170	4,220	4,650	5,050	5,620
100.1～150.0	10.0～50.0	3,130	3,470	3,980	4,310	3,580	3,920	4,430	4,760
	50.1～100.0	3,260	3,700	4,010	4,400	3,710	4,150	4,460	4,850
	100.1～150.0	3,650	4,010	4,810	5,530	4,100	4,460	5,260	5,980
	150.1～200.0	4,150	4,600	5,720	6,680	4,600	5,050	6,170	7,130
150.1～200.0	10.0～50.0	3,350	3,800	4,500	5,030	3,800	4,250	4,950	5,480
	50.1～100.0	3,690	4,200	4,600	5,170	4,140	4,650	5,050	5,620
	100.1～150.0	4,150	4,600	5,720	6,680	4,600	5,050	6,170	7,130
	150.1～200.0	4,360	5,330	6,740	8,210	4,810	5,780	7,190	8,660

■材質記号 SCM(S45CD・無電解ニッケルメッキ) B寸フリー

A	B	￥本体価格＋穴加工料金
		SL-HUCAA				SH-HUCAA
		T6	T9	T12	T16･19	T6	T9	T12	T16･19
25.0～50.0	15.0～32.0	2,650	2,910	3,060	3,270	3,100	3,360	3,510	3,720
	32.1～50.0	2,650	2,910	3,060	3,270	3,100	3,360	3,510	3,720
	50.1～100.0	2,860	3,040	3,170	3,370	3,310	3,490	3,620	3,820
	100.1～150.0	3,070	3,210	3,510	3,700	3,520	3,660	3,960	4,150
50.1～100.0	15.0～32.0	2,690	3,130	3,500	3,720	3,140	3,580	3,950	4,170
	32.1～50.0	2,690	3,130	3,500	3,720	3,140	3,580	3,950	4,170
	50.1～100.0	3,040	3,340	3,730	3,920	3,490	3,790	4,180	4,370
	100.1～150.0	3,550	3,920	4,370	4,600	4,000	4,370	4,820	5,050
100.1～150.0	15.0～32.0	3,070	3,470	3,930	4,180	3,520	3,920	4,380	4,630
	32.1～50.0	3,070	3,470	3,930	4,180	3,520	3,920	4,380	4,630
	50.1～100.0	3,500	3,860	4,250	4,500	3,950	4,310	4,700	4,950
	100.1～150.0	4,060	4,480	5,100	5,600	4,510	4,930	5,550	6,050
150.1～200.0	15.0～32.0	3,340	3,800	4,280	4,630	3,790	4,250	4,730	5,080
	32.1～50.0	3,340	3,800	4,280	4,630	3,790	4,250	4,730	5,080
	50.1～100.0	3,820	4,180	4,800	5,250	4,270	4,630	5,250	5,700
	100.1～150.0	4,760	5,260	5,940	6,610	5,210	5,710	6,390	7,060

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口			大口		大口
数量	1～3	4～7	8～10	11～30	31～50	51～
値引率	基準単価	10%	20%	30%	30%	お見積り
出荷日	通常			＋2日	＋7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●材質記号SU・AM

日目出荷

[ NG ]ストーク適用不可

●材質記号SCM

日目出荷

[ NG ]ストーク適用不可

●材質記号AMW・AMB

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】フラットバー取付板・ブラケット-Ｂ寸選択- HRCAA HUCAAのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】フラットバー取付板・ブラケット-Ｂ寸選択- HRCAA HUCAA	フラットバー/アルミ圧延材　取付板・ブラケット-Ｂ寸選択- HRCAA HUCAA	【ふっ素樹脂コーティング】フラットバーブラケット B寸選択/フリー指定 HRCAA/HUCAA	【クリーン洗浄品】フラットバー取付板・ブラケット-Ｂ寸選択- HRCBA HUCBA	【クリーン洗浄品】フラットバー　取付板・ブラケット-Ｂ寸選択- HRMDA HUMDA	【クリーン洗浄品】フラットバー　取付板・ブラケット-Ｂ寸選択- HRMPA HUMPA
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	6日目〜	4日目〜	12日目	6日目〜	6日目〜	6日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	クリーン洗浄	該当なし	すべり性	クリーン洗浄	クリーン洗浄	クリーン洗浄
種類	フラットバー/アルミ圧延材	フラットバー/アルミ圧延材	フラットバー/アルミ圧延材	フラットバー/アルミ圧延材	フラットバー/アルミ圧延材	フラットバー/アルミ圧延材
部品取付穴	なし	なし	なし	なし	なし	なし
長穴	なし	なし	なし	なし	なし	なし
